建筑工程节能验收自我评价报告.doc

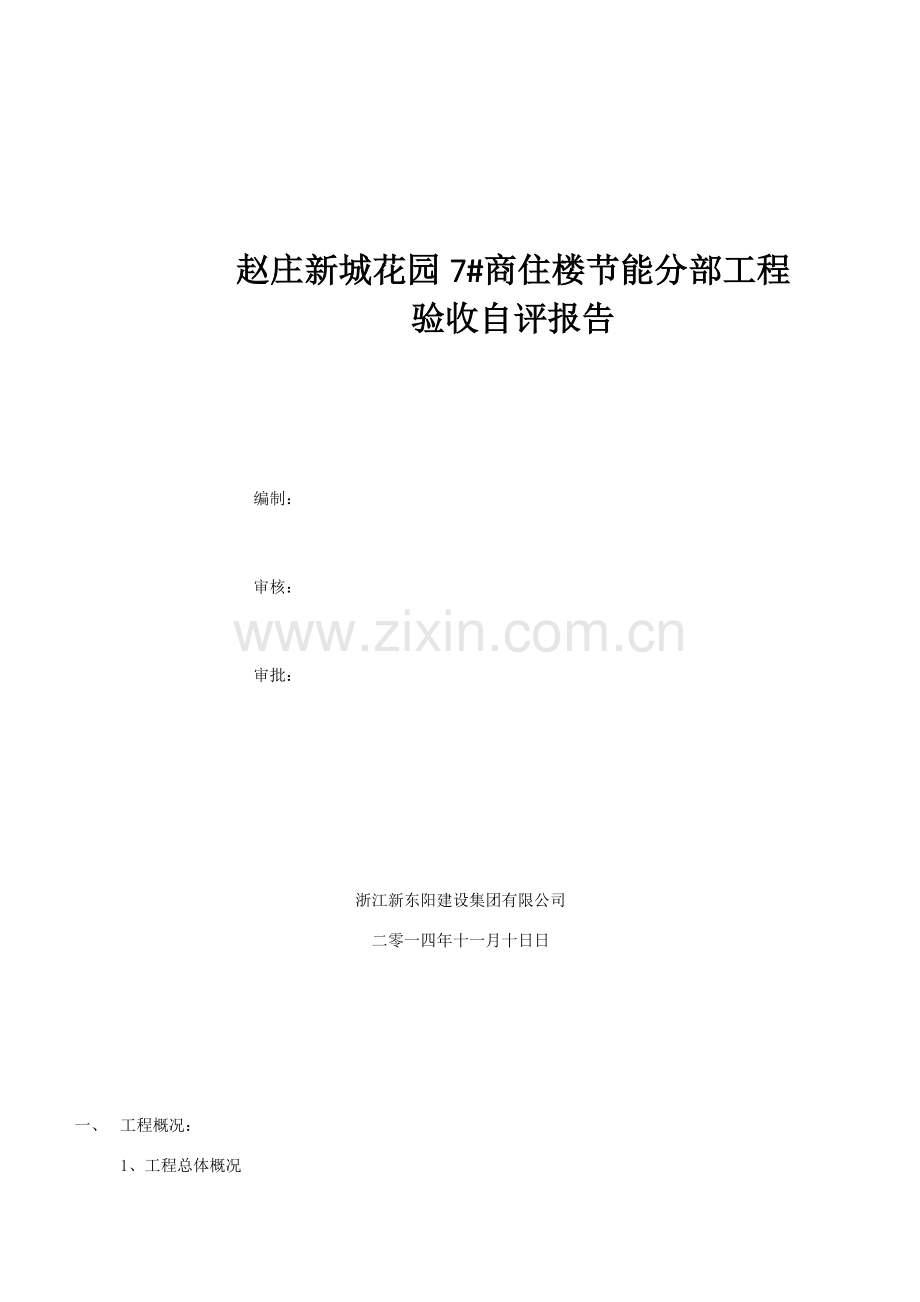

赵庄新城花园7#商住楼节能分部工程
验收自评报告

编制：

审核：

审批：

浙江新东阳建设集团有限公司
二零一四年十一月十日日

一、 工程概况：
1、工程总体概况

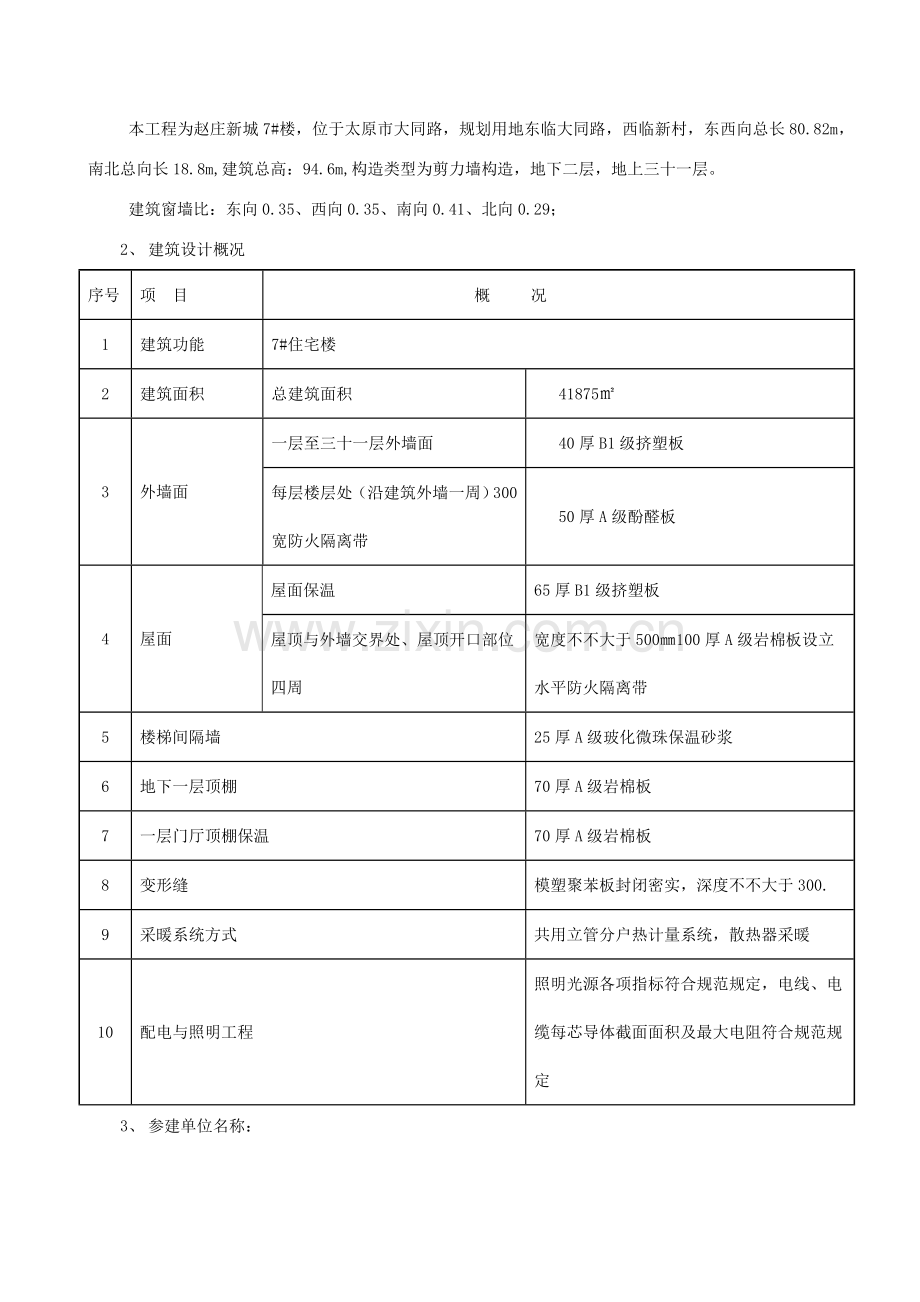

本工程为赵庄新城7#楼，位于太原市大同路，规划用地东临大同路，西临新村，东西向总长80.82m，南北总向长18.8m,建筑总高：94.6m,构造类型为剪力墙构造，地下二层，地上三十一层。
建筑窗墙比：东向0.35、西向0.35、南向0.41、北向0.29；
2、 建筑设计概况
序号
项 目
概 况
1
建筑功能
7#住宅楼
2
建筑面积
总建筑面积
41875㎡
3
外墙面
一层至三十一层外墙面
40厚B1级挤塑板
每层楼层处（沿建筑外墙一周）300宽防火隔离带
50厚A级酚醛板
4
屋面
屋面保温
65厚B1级挤塑板
屋顶与外墙交界处、屋顶开口部位四周
宽度不不大于500㎜100厚A级岩棉板设立水平防火隔离带
5
楼梯间隔墙
25厚A级玻化微珠保温砂浆
6
地下一层顶棚
70厚A级岩棉板
7
一层门厅顶棚保温
70厚A级岩棉板
8
变形缝
模塑聚苯板封闭密实，深度不不大于300.
9
采暖系统方式
共用立管分户热计量系统，散热器采暖
10
配电与照明工程
照明光源各项指标符合规范规定，电线、电缆每芯导体截面面积及最大电阻符合规范规定
3、 参建单位名称：
建设单位：山西佳欣房地产开发有限公司
监理单位： 山西神剑监理有限公司
设计单位：山西省建筑设计研究院
施工单位： 浙江新东阳建设集团有限公司
实验（检测）单位： 山西宏泽工程检测有限公司
二、施工根据
1、图纸会审记录，设计变更记录；
2、国家现行强制性原则；
3、经监理审批施工方案；
4、《建筑工程施工质量验收统一原则》 GB50300-
5、《建筑给水排水及采暖工程施工质量验收规范》GB50242-
6、《建筑节能工程施工质量验收规范》 GB50411-
7、《建筑电气工程施工质量验收规范》GB50303-
三、设计节能技术指标：
1、外墙保温：40厚B1级挤塑聚苯板，传热系数0.70；
2、屋面保温：65厚B1级挤塑板，传热系数0.43；
3、屋顶与外墙交界处、屋顶开口部位四周：500宽100厚A级岩棉板防火隔离带；
4、楼梯间隔墙：25厚A级玻化微珠保温砂浆，传热系数1.47；
5、地下一层顶棚、一层门厅顶棚：70厚A级岩棉板，传热系数0.64；
6、变形缝：模塑聚苯板封闭密实，深度不不大于300,；
7、采暖热源：社区供热站提供80/60℃热水，采暖系统方式：共用立管分户热计量系统，散热器采暖。
四、验收内容：
本单位施工节能分部工程重要涉及墙体节能工程、门窗节能工程、屋面节能工程、地面节能工程、采暖节能工程、配电与照明节能工程共六个分项工程。
五、质量验收资料:
a.本建筑工程进场材料、现场实体检查项目:

分项工程
保温层材质
使用部位
厚度
生产厂家
山西省节能认证证书编号
太原市节能备案证书编号
组数
检测结论
原材料实验
墙体节能工程
挤塑聚苯板
外墙工程

40厚
山西瑞意鑫贸易有限公司
JNJN008
BJZJN
6
合格
酚醛保温板
防火隔离带
50厚
山西新举节能建材科技有限公司
JZJN319

3
合格
粘结砂浆
保温工程
40kg/袋
太原市晋源区京源建材厂

6
合格
抗裂砂浆
保温工程
40kg/袋
太原市晋源区京源建材厂

6
合格
玻璃纤维网格布
保温工程

160g/㎡
任丘市兴海玻纤布厂

6
合格
锚栓
保温工程

φ8
文安县国巨塑料制品厂

6
合格
玻化微珠保温砂浆
楼梯间保温工程

25厚
太原利德凯科贸有限公司
JZJN072
BJZJN
3
合格
屋面节能工程
挤塑板
屋面保温

65厚
山西瑞意鑫贸易有限公司
JZJN008
BJZJN
3
合格
岩棉板
屋面防火隔离带

100㎜
山西瑞峰保温材料有限公司
JZJN079
BJZJN
3
合格
地面节能工程
岩棉板
地下一层顶棚、门厅顶棚

70厚
山西瑞峰保温材料有限公司
JZJN079
BJZJN
3

合格
采暖节能工程
散热器
采暖
TZY2-600-8-WS
太原市北代锻造有限公司

2
合格
离心玻璃棉
管道保温工程
165*50
太原市宏昌保温材料厂

2

门窗节能工程
PVC塑钢平开窗
窗 户
1500*1500㎜ 5+12+5㎜
山西昌鑫玻璃有限公司

2
合格
现场实体检 测
后置锚固件拉拔实验
2
合格
板材与基层粘结强度拉拔实验
2
合格
围护构造外墙节能构造
2
合格
现场外窗气密性检测
2
合格
燃烧性能检查报告
外墙燃烧性能B1级实验
1
合格
b.质量控制资料核查状况
序号
资 料 名 称
份数
检查评估
1
公司资质证件
1
齐全、有效
2
建筑节能施工图审查意见书
1
齐全、有效
3
建筑节能施工图审查记录
1
齐全、有效
4
建筑节能专项施工方案
3
齐全、有效
5
施工技术交底
3
齐全、有效
6
建筑节能材料检查测试送样策划书
1
齐全、有效
7
建筑节能材料进场验收记录
18
齐全、有效
8
建筑节能材料质量证明文献、节能材料复试报告
73
齐全、有效
9
节能工程实体检测报告(保温板粘结强度拉拔实验、后置锚固件抗拉拔力实验、外墙构造钻芯检查)
6
齐全、有效
10
建筑节能工程隐蔽验收记录
97
齐全、有效
11
分部、分项、检查批质量验收记录
74
齐全、有效
c.分某些项质量控制资料状况
子分部工程
分项工程
检查批（个）
隐蔽验收记录
评估成果
建 筑 节 能
墙体节能
8
8
合格
屋面节能
1
1
合格
门窗节能
31
31
合格
地面节能
2
2
合格
采暖节能
31
31
合格
配电与照明节能
31
31
合格
六、分部、分项质量控制资料
（一）墙体节能分项工程：
　1、外墙保温板：
a.外墙：
外墙保温采用山西瑞意鑫贸易有限公司生产40厚挤塑聚苯乙烯保温板，出厂合格证，检查报告齐全。进场后按规范规定进行随机取样复试检测，共六组：
实验报告编号：SXHZ-见--172-002、SXHZ-见--172-006、SXHZ-见--172-011、SXHZ-见--172-015、SXHZ-见--172-019、SXHZ-见--172-024；
表观密度：29.2㎏/m³、29.8㎏/m³、30.1㎏/m³、30.0㎏/m³、29.9㎏/m³、29.9㎏/m³；压缩强度：234kpa、232kpa、233 kpa、231 kpa、234kpa、232kpa；导热系数：0.0279W/(m.K)、0.0281 W/(m.K)、0.0282 W/(m.K)、0.0281 W/(m.K)、0.0279 W/(m.K)、0.0283 W/(m.K)；
外墙燃烧性能为B1级，实验报告编号：SXHZ-见--172-042；
焰尖高度：114㎜、燃烧增长率指数FIGRA0.4MJ：219.2 W/S；600S时总放热量THR600S12.8MJ,烟气生成速率指数（㎡/S2）190.3, 总烟气产生量280.4㎡；不能引燃滤纸，600S内无燃烧滴落物，检查合格，符合设计规定。
b.外墙防火隔离带：
采用山西新举节能建材科技有限公司生产PF酚醛保温板，规格为1200*600*50mm，有检测报告，出厂合格证，经现场按规范规定复试检测，检测合格，有实验报告共六组：
实验报告编号：SXHZ-见--172-001、SXHZ-见--172-010、SXHZ-见--172-023、SXHZ-见--172-051、SXHZ-见--172-052、SXHZ-见--172-053；
体积密度：45.5㎏/m³、45.1㎏/m³、45.3㎏/m³、45.1㎏/m³、45.3㎏/m³、45.0㎏/m³；压缩强度： 152Kpa、150 Kpa、150 Kpa、150 Kpa、154 Kpa、150；导热系数：0.0319 W/(m.K)、0.0320 W/(m.K)、0.0317 W/(m.K)、0.0317 W/(m.K)、0.0.320 W/(m.K)、0.0318 W/(m.K)；
检测合格，符合设计规定。
2、粘结材料采用太原市晋源区京源建材厂生产粘结砂浆. 进场后按规范规定进行随机取样复试检测，共六组：
实验报告编号：SXHZ-见--172-004、SXHZ-见--172-008、SXHZ-见--172-013、SXHZ-见--172-017、SXHZ-见--172-021、SXHZ--172-026；
28d拉伸粘结强度（与水泥砂浆）：
原强度：0.612 Mpa、0.616 Mpa、0.614 Mpa、0.6147Mpa、0.612Mpa 、0.615 Mpa；
48h耐水：0.405 Mpa、0.408Mpa、0.406Mpa、0.408Mpa、0.405Mpa、0.406Mpa；
28d拉伸粘结强度（与聚苯板）：
原强度：0.116Mpa、0.117Mpa、0.119 Mpa、0.116Mpa、0.117Mpa、0.118Mpa；
48h耐水：0.107Mpa、0.108Mpa、0.111Mpa、0.105Mpa、0.106pa、0.109Mpa；
实验合格，符合设计规定。
3、抗裂砂浆采用太原市晋源区京源建材厂生产产品，现场复试检测共六组：
实验报告编号：SXHZ-见--172-003、SXHZ-见--172-007、SXHZ-见--172-012、SXHZ-见--172-016、SXHZ-见--172-020、 SXHZ-见--172-025；
原强度：0.120 Mpa、0.123Mpa、0.119Mpa、0.121 Mpa、0.118Mpa、0.122Mpa；
耐 水：0.115 Mpa、0.118 Mpa、0.116Mpa、0.118Mpa、0.115Mpa、0.117Mpa；
耐冻融：0.104 Mpa、0.109 Mpa、0.107Mpa、0.109Mpa、0.106 Mpa、0.109Mpa；
检测合格，符合设计规定。
4、耐碱网格布采用任丘市兴海玻纤布厂生产产品，现场抽样复试六组，检测成果如下：
实验报告编号：SXHZ-见--172-005、SXHZ-见--172-009、SXHZ-见--172-014、SXHZ-见--172-018、SXHZ-见--172-022、SXHZ-见--172-027；
单位面积质量：162g/㎡、164g/㎡、163g/㎡、165g/㎡、162g/㎡、164g/㎡；
耐碱断裂强力：
经向：825 N/50㎜、832N/50㎜、821N/50㎜、836N/50㎜、819N/50㎜、829N/50㎜；
纬向：1324 N/50㎜、1329N/50㎜、1319N/50㎜、1334N/50㎜、1325N/50㎜、1342N/50㎜；
耐碱强力保存率：% 经向：50.9 、50.7、50.8、50.7、50.6、51.0；
纬向：51.1、50.9、51.1、51.0、50.8、51.2；
检测合格，符合设计规定。
4、 楼梯间墙体节能工程：
采用太原利德凯科贸有限公司生产产品，现场抽样复试六组，检测成果如下：
实验报告编号：SXHZ-见--172-037、SXHZ-见--172-038、SXHZ-见--172-039；
干密度：282㎏/m³、279㎏/m³、285/m³；抗压强度：315kpa、308kpa、311kpa；导热系数（平均温度25℃）：0.0594W/(m.K)、0.0593 W/(m.K)、0.0596 W/(m.K)；
（二）地面节能分项工程
a.地下一层顶棚及门厅顶棚保温材料实验
地下一层顶棚及门厅顶棚采用生产70毫米厚岩棉板，现场抽样复试检测共三组：
实验报告编号：SXHZ-见--172-034、SXHZ-见--172-035、SXHZ-见--036 ；
密度：105㎏/m³、102㎏/m³、103㎏/m³，导热系数：0.0394W/(m.K)、0.0390W/(m.K)、0.0396W/(m.K)；
检测合格，符合设计规定。
（三）屋面节能分项工程
1、屋面保温节能
采用山西瑞意鑫贸易有限公司生产65厚挤塑板，现场抽样复试检测三组，检测合格；
实验报告编号： SXHZ-见--172-046、SXHZ-见--172-047、SXHZ-见--048 ；
密度：30.4㎏/m³、30.5㎏/m³、30.3㎏/m³，导热系数：0.0289W/(m.K)、0.0288W/(m.K)、0.0285W/(m.K)；压缩强度：234 kpa、232 kpa、232kpa;检测合格；
（四）采暖节能分项工程
1、散热器采暖
采用太原市北代锻造有限公司生产铸铁采暖散热器，现场抽样复试两组，检测合格；
实验报告编号为：SXHZ-见--172-054、SXHZ-见--172-055；
单位散热量：1412（W）;金属热强度：0.41（W/kg.℃）、1405（W）;金属热强度：0.40（W/kg.℃）、
2、给排水管道及采暖管道保温：
使用离心玻璃棉管，生产厂家：太原市宏昌保温材料厂，现场抽样复试两组，检测成果符合规范规定，实验报告编号： SXHZ-见--172-050、SXHZ-见--172-049；
密度：54㎏/m³、52㎏/m³，导热系数：0.0391W/(m.K)、0.0395W/(m.K)；检测合格；
（五）配电与照明节能分项工程
a.采用江苏东南电缆有限公司生产阻燃聚氯乙烯绝缘电线，现场随机取样检测两组：规格：ZR-BV2.5mm2、ZR-BV4 mm2 ;
ZR-BV2.5mm2 电线检测成果：截面面积2.54，导体电阻：7.184Ω/㎞;
ZR-BV4mm2 电线检测成果：截面面积4.11，导体电阻：4.479Ω/㎞;
b.电缆采用江苏立达电缆有限公司电缆，现场随机取样检测两组，检测合格。
实验报告编号:SXHZ-见--172-057、SXHZ-见--172-056，检测截面面积及导体电阻值，检测合格，符合设计及规范规定。
（六）、门窗节能工程
采用西安高科检测科技有限公司生产未增塑聚氯乙烯（PVC-U）型材，玻璃生产厂家为山西昌鑫玻璃有限公司，规格为：5+12+5㎜厚中空玻璃，进场材料有检测报告、合格证；
现场随机取样检测五性实验两组，气密性、水密性、抗风压、保温性能、中空露点，五性检测合格，符合设计规定
七、功能检测实验
1、建筑节能工程现场检查中围护构造现场挤塑聚苯板粘结强度拉拔随机取样实验两组:
实验报告编号为：SXHZ-见--172-028、SXHZ-见--172-029，检测抗拉拔力为0.108MPa,0.109 MPa，0.108MPa;单组鉴定合格。
2、现场锚固件拉拔检测：保温胀钉由文安县国巨树塑料制品厂生产，现场抽样检测合格，共两组：
实验报告编号：SXHZ-见--172-030、SXHZ-见--172-031，检测数据如下：单个锚栓抗拉承载力检测成果：单个锚栓抗拉拔力平均值为：0.308、0.329kN；单组鉴定检测合格。
3、墙体构造实体钻芯检查，保温材料符合和规定，保温材料厚度符合设计规定，墙体构造芯样构造做法符合设计规定，实验报告编号：SXHZ-见--172-032、SXHZ-见--172-033；实体检查符合设计规定。
4、现场外窗气密性检测：
中空玻璃厚度为5+12+5㎜，实验检测两组，经检测，鉴定窗户气密性级别为6级，符合设计规定。
八、施工过程及质量控制
1、外墙保温采用满贴挤塑聚苯乙烯保温板，粘结砂浆粘贴，面层为抗裂砂浆玻纤网格布。严格按照设计规定及施工规范施工。
所有节能保温材料进场有检测报告，复试报告，达到节能技术规范规定，施工中严格按照施工工艺执行，制定了相应质量、安全保证办法。
材料进场均有检查报告，合格证，各道工序工艺严格按设计施工，达到设计及规范规定。
2、地面节能工程：
采用70毫米岩棉板，材料进场均有检查报告，合格证，各道工序工艺严格按设计施工，达到设计及规范规定。
3、采暖节能工程
采暖系统节能工程使用散热器、管道保温材料进场均有检查报告，合格证，各道工序工艺严格按设计施工，达到设计及规范规定。保温材料等产品进场时，按设计规定对其类型、材质、规格及外观等进行验收，并经监理单位检查承认。对其导热系数、密度、抗压强度进行证取样送检复检，复检合格。各种产品和设备质量文献和有关技术资料齐全，符合国家现行关于原则和设计规定。
九、强制性条文执行状况:
依照强制性条文规定，施工中严格按照强制性条文规定执行，未发生违背“强条”规定行为。
十、施工单位质量评估:
综上所述，赵庄新城花园7#楼节能分部工程节能工程已按设计文献、《建筑节能工程施工质量验收规范》（GB50411-）、《建筑工程施工质量验收统一原则》（GB50300-）及建筑工程施工强制性条文规定完毕施工：
1、墙体节能工程、门窗节能工程、屋面节能工程、地面节能工程、采暖节能工程、配电与照明节能工程共六个分项工程及检查批所有合格；
2、质量控制资料完整；
3、节能保温材料均按照规范规定进行了现场抽样检测复试，检测合格，符合设计及规范规定；
4、现场功能性检测、外墙节能构造现场实体检查成果均符合设计规范规定。
施工单位自检评估为合格，请予以核验。
二零一四十一月十日
