挂篮拆除综合标准施工安全核心技术专业方案.docx

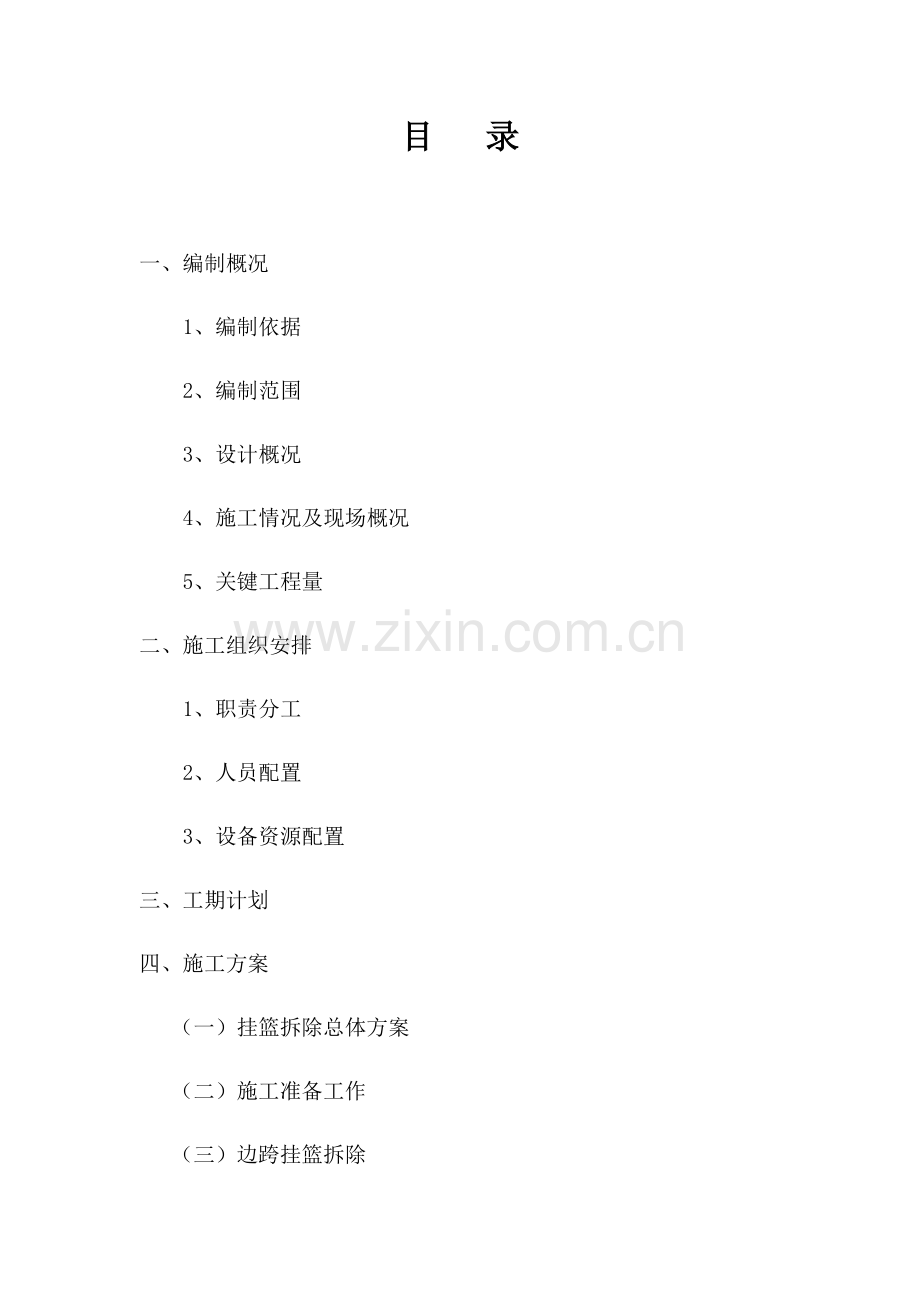

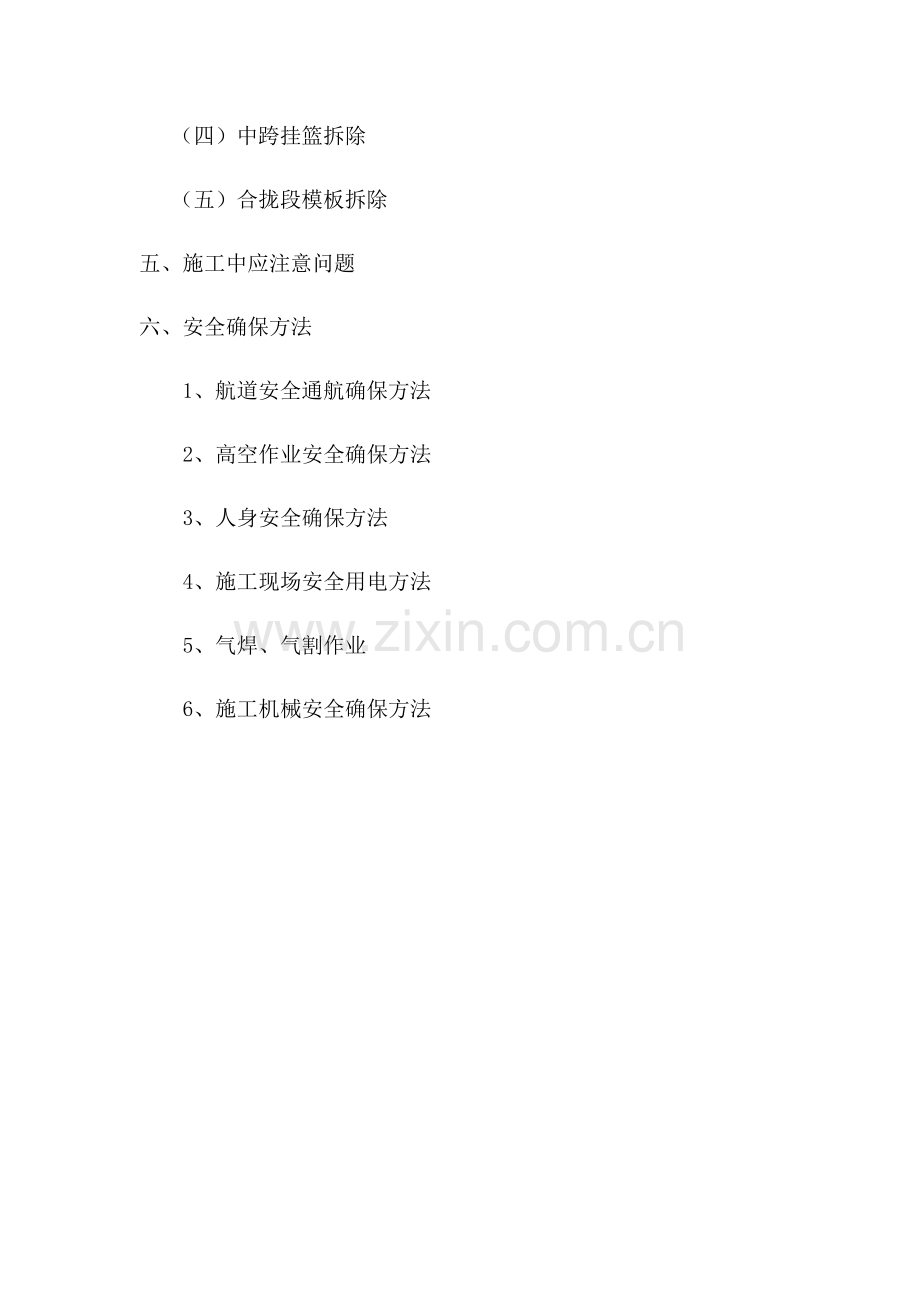

目 录一、 编制概况1、编制依据2、编制范围3、设计概况4、施工情况及现场概况5、关键工程量二、施工组织安排1、职责分工2、人员配置3、设备资源配置三、工期计划四、施工方案 （一）挂篮拆除总体方案 （二）施工准备工作 （三）边跨挂篮拆除 （四）中跨挂篮拆除 （五）合拢段模板拆除五、 施工中应注意问题六、 安全确保方法1、航道安全通航确保方法2、高空作业安全确保方法3、人身安全确保方法4、施工现场安全用电方法5、气焊、气割作业6、施工机械安全确保方法一、编制概况1、编制依据：1.1国道XXX（原省道分当线）XXX招标文件；1.2国道XXX（原省道分当线）XXX【两阶段施工图设计】第二册第一分册及第二分册；1.3经同意总体实施性施工组织设计；1.4施工协议对工期要求文件；1.5公路桥涵施工技术规范JTJ 041-；1.6公路工程质量检验评定标准 JTG F801-；1.7国家、相关部委及湖北省相关技术标准及规范；1.8交通部颁布现行设计规范、施工规范及其它相关文件；1.9中国环境保护法；2、编制范围：XXX项目(95+2160+95)m悬浇梁六套挂篮拆除。 3、设计概况：桥梁起讫里程为 K4+517.5K7+987.5，桥全长3470m，其中主桥510m，引桥2960m。主桥由10#14#组成，主桥桥垮部署为：（95+2160+95）m预应力混凝土变截面连续箱梁，桥面总宽24.5m，中间设置225cm空隙，设计为分离式双幅桥。主桥（95+2160+95）m预应力混凝土（C55）变截面连续箱梁, 箱梁为分离单箱单室截面，每幅顶宽12m，底宽7m，两侧翼缘宽均为2.5m。每幅桥面设单向2%单横坡。主桥上部结构按全预应力混凝土设计，采取三向预应力，纵向按全预应力体系控制。连续箱梁中跨墩顶支点处梁高10m，跨中最小梁高为3.7m，墩顶0#段长13m，箱梁在根部4m范围内等梁高，均为10m。在箱梁中配有纵、横、竖三向预应力，预应力钢筋采取s15.2钢绞线和JL32精轧螺纹粗钢筋。4、 施工情况及现场概况：主桥段采取挂篮分段悬臂浇筑施工；在11#、12#、13#主墩两墩柱间承台上各安装一台QTZ160（6015-10）型塔吊，在10#墩右幅右侧边跨直线段大里程安装一台6015型塔吊，在14#墩右幅承台右侧安装一台5010型塔吊。主桥挂篮为菱形挂蓝，共六套，11#、12#及13#墩左右幅各一套，具体设计见图。关键由五大部分组成，分别为：承重系统（主桁架）；模板系统；走行系统；锚吊系统；工作平台。投入每套挂篮重量不超出90T（含内外模板重量）。10#墩在岸上，墩高16m；14#墩在填筑沙滩上，墩高19m，11#13#墩在汉江中。5、关键工程量在挂篮拆除过程中将挂篮分为4大部分，第一部分为内模、内滑梁，第二部分为底模、底托系统，第三部分为外模、外滑梁及工作平台等，第四部分为主构架等结构。单只挂篮各组成部分重量，见下表：挂篮材料重量统计表（单只挂篮）序号拆除分类名 称单重（t）数量总重（t）备注1第一部分内 模2.11225.2分解拆除2内滑梁及吊架2.9261235.113第二部分底模平台312364底托系统8.1931298.31含底纵梁及托梁下吊架5第三部分外模 1512180单个拆除6外滑梁2.9261235.117第四部分主构架24.05812190.35分解拆除，含行走及后锚系统8吊带1.3321255.92单只7根二、 施工组织安排：XXX挂篮拆除工作组建专业班组负责施工，挂篮拆除班组由项目副经理领导，各墩技术员、安全员、材料员、施工员、工班长各1人，负责管理具体拆除工作，严格根据要求做好施工安全工作。1、职责分工a、项目副经理：负责施工现场施工管理，抓好施工中安全和现场管理工作，处理施工中出现具体问题。b、技术员：负责施工过程控制、调度指挥、施工方案落实，并处理施工碰到技术难题，配合副经理做好相关工作。c、安全员：组织制订安全确保方法，负责安全质量事故调查和处理，配合副经理做好相关工作。d、材料员：负责申请设备采购供给及管理，负责过程设备维修保养，检验各施工队设备维修使用情况，做好备用机械调用。e、施工员：传达副经理具体工作安排，配合技术员做好相关工作,率领工班长做好各项工作。f、工班长：实施技术员、安全员、施工员具体工作安排。2、人员配置劳动力配置表（三个墩）序号工种人数工作职责1副经理1总体安排及协调2施工员3负责工地现场3技术员3负责现场技术指导4安全员3负责施工现场安全5材料员1负责工地现场材料调配6工班长3负责各墩具体工作7电工3动力、照明线路架设及维修8机修工3机械设备维修、保养9模板工30模板拆除等10起重工6模板及多种构件吊装11电焊工12铁件焊、割12累计68人3、设备资源配置依据现场实际情况，设备资源配置见下表 设备资源配置表（五个墩）序号设备名称型号单位数量用途1运沙船300t艘1在合拢段下方存放拆除构件2货车60t台2运输拆卸后构件3吊车25t台15节臂3电焊机台12铁件焊接4千斤顶27T台12挂篮走行5油泵台12挂篮走行6倒链20T台247切割机台6模板分解切割8钢丝绳18.5mm米4509氧气乙炔套6模板分解切割10卷扬机10t台6三、工期计划：工期为30天（挂篮拆除时间间断）。四、施工方案：（一）、挂篮拆除总体方案主桥左幅边跨挂篮（1#及6#单只挂篮）采取塔吊及倒链就地拆除后由下方地面上车辆运走（底模及侧模用于边跨合拢段），2#及5#单只挂篮除主桁架退至0#块借助塔吊及倒链拆除外，其它构件就地采取卷扬机及倒链就地拆除，使用停泊在下方船只运走；3#及4#单只挂篮（底模及侧模用于中跨合拢段），除主桁架退至0#块借助塔吊及倒链拆除外，其它构件就地采取卷扬机及倒链就地拆除，使用停泊在下方船只运走。主桥右幅边跨挂篮（1#及6#单只挂篮）采取塔吊及倒链就地拆除后由下方地面上车辆运走（底模及侧模用于边跨合拢段），2#及5#单只挂篮采取在左幅桥面吊机及倒链就地拆除，使用停于左幅桥面汽车运走；3#及4#单只挂篮（底模及侧模用于中跨合拢段），采取在左幅桥面吊机及倒链就地拆除，使用停于左幅桥面汽车运走。挂篮拆除分四个步骤：内模、内滑梁拆除，底模及底托系统拆除，外模、外滑梁及工作平台拆除，主桁架拆除。 边跨挂篮（1#及6#单只挂篮）拆除步骤11#墩21#梁段施工完成，边跨侧挂篮（1#单只挂篮）留下底模和侧模，内模及主桁架原位进行拆除；13#墩21#梁段施工完成，边跨侧挂篮（6#单只挂篮），留下底模和侧模，内模及主桁架原位进行拆除。拆除工艺步骤：拆除内箱两根内滑梁及对应精轧螺纹钢吊杆内箱模板分解拆除拆除箱室范围内上横梁上7根吊带主桁架拆除。中跨挂篮（2#5#单只挂篮）拆除步骤 11#墩21#梁段施工完成，中跨侧挂篮（2#单只挂篮），内模及内滑梁、底模及底托系统、外模及外滑梁等原位进行拆除，主桁架退至0#块后用塔吊进行拆除；13#墩21#梁段施工完成，中跨侧挂篮（5#单只挂篮），内模及内滑梁、底模及底托系统、外模及外滑梁等原位进行拆除，主桁架退至0#块后用塔吊进行拆除；拆除工艺步骤：拆除内箱两根内滑梁及对应精轧螺纹钢吊杆内箱模板分解拆除拆除箱室范围内上横梁上7根吊带主桁架拆除。对于3#及4#单只挂篮，和1#及6#挂篮拆除一样，只是主桁架退至0#块后用塔吊及倒链进行拆除。（二） 施工准备工作拆除前施工班组人员全部进行对应安全教育培训并考试合格，确保关键岗位人员及特种作业人员均持有特种作业证。施工人员佩戴安全帽，桥上桥下同时做好防护设施：桥梁外侧设围栏并安装安全网预防落物，桥下做好封闭作业面。卷扬机：安全可靠，在投入使用前设专员专题检验。平板车：司机操作熟练，施工区域满足作业要求吊运机械：司机操作熟练，机械工作半径满足施工要求。倒链：使用前仔细检验倒链每一个链环接头是否会脱焊，各齿倒顺要灵活，严禁使用小吨位倒链替换大吨位使用，确保挂篮拆除过程中安全。钢丝绳：在挂篮上各部位所使用钢丝绳进行准备，不得任意使用不合格钢丝绳。钢丝绳两头吊环要用穿绳法，关键部位严禁使用U型卡做绳头吊环，预防使用过程中绳头滑落发生安全事故。（三）边跨挂篮拆除：（10#11#墩之间1#挂篮及13#14#墩之间6#挂篮）1、 拆除内箱两根滑梁及对应精轧螺纹钢吊杆 将内箱两根滑梁在顶板上锚吊用两根32精轧螺纹钢换成钢丝绳，借助于塔吊（10#墩，14#墩处），用钢丝绳将该端固定，将滑梁和横梁间吊杆32精轧螺纹钢拆除，将滑梁慢慢向下放，卷扬机和塔吊下放速度应一致。将12m滑梁分解成4m一节后直接放于合拢段处下方平板车上，绑扎牢靠后由指挥人员指挥平板车运至指定定点。2、内箱模板分解拆除 因为挂篮内模影响挂篮倒退，同时连续梁边跨及边跨合拢段施工时内模采取满堂支架及竹胶板作为内模体系，所以在完成连续梁21 #梁段施工后即可拆除挂篮内模。内模板需进行分解，然后完成拆除；在模板上割孔或用钢筋在模板上焊好吊点，用塔吊（倒链配合）将分解拆除后内模吊至合拢段下方地面上平板拖车上，绑扎牢靠后由指挥人员指挥平板车运至指定地点。3、拆除箱室范围内上横梁上7根吊带 对于1#和6#单只挂篮，用钢丝绳将节点1上方孔眼锁住，开启塔吊，解除节点1处插销和扁担梁，解除节点2及3处插销和丁字连接件，分两次用塔吊将吊带吊至合拢段下方地面上平板拖车上，绑扎牢靠后由指挥人员指挥平板车运至指定地点。 4、底模平台拆除对于1#及6#单只挂篮，利用悬挂在前横梁及挂篮门架两侧四台20t倒链起吊底模平台，同时，各吊点附挂1根18.5mm钢丝绳做保险装置；专员指挥4台倒链同时起落，倒链设定下落行程完成后，收紧保险钢丝绳，底模平台改由4根钢丝绳临时吊挂；松开倒链，重新设置新行程并连接牢靠；松开保险钢丝绳利用倒链继续下落底模平台；反复此过程，4台卷扬机要同时缓慢将底模板平衡往下落，直至安全着落于合拢段下方地面。在拆除过程中不许可采取猛烈敲打然后强扭等方法拆除模板；在底模拆除过程中不得松动侧模悬挂系统吊带及后锚。 5、外模、外滑梁及工作平台拆除对外侧模板及外导梁进行有效焊接后将侧模悬挂系统精轧螺纹钢筋吊杆及后锚松开，下落5cm左右，采取两台10t卷扬机将侧模(一侧)悬挂，解除侧模悬挂系统精轧螺纹钢筋吊杆及后锚，经过卷扬机将底模板缓慢而平衡往下落。一台卷扬机在21#号块桥面，悬挂两个后锚点，一台卷扬机在直线段桥面上，悬挂横梁和外滑梁处吊点。另一侧采取一样方案下放。6、主桁架拆除主桁架在梁面利用塔吊进行分解拆除。拆除主桁架连接系时，两榀主桁均要用钢丝绳或倒链临时在主桁架两侧预埋护栏钢筋将主桁拉紧，预防主桁侧倒，然后拆除两榀主桁间连接系（上横梁、中门架），将连接系分解后用塔吊吊下；见下图。主桁架拆除施工工艺：临时固定主桁架拆除上横梁拆除中门架拆除主桁架上弦杆及前斜杆解除主桁架临时固定拆除后锚系统拆除主桁架立杆、下弦杆及后斜杆拆除行走轨道（四） 、中跨挂篮拆除：（11#12#墩之间2#及3#挂篮、12#13#墩之间4#及5#挂篮）1、拆除内箱两根滑梁及对应精轧螺纹钢吊杆 用10t卷扬机（卷扬机在21#块）慢慢向下放；滑梁另一端借助于在直线段桥面上10t卷扬机或将内箱两根滑梁在顶板上锚吊用两根32精轧螺纹钢换成钢丝绳，用10t卷扬机（卷扬机在21#块）慢慢向下放；滑梁另一端借助于在对面号块桥面上10t卷扬机，用钢丝绳将该端固定，将滑梁和横梁间吊杆32精轧螺纹钢（长9m）拆除，将滑梁慢慢向下放，两台卷扬机下方速度应一致。将12m滑梁分解成4m一节后经过对面号块桥面上卷扬机拽出。2、内箱模板分解拆除 因为挂篮内模影响挂篮倒退，同时中跨合拢段施工时内模采取满堂支架及竹胶板作为内模体系，所以在完成连续梁21 #梁段施工后即可拆除挂篮内模。内模板需进行分解，然后完成拆除；拆除后内模经过卷扬机及倒链下放至船上。3、拆除箱室范围内上横梁上7根吊带 用10t卷扬机上钢丝绳将节点2下方孔眼锁住，卸开节点2上方插销，使吊带分成两节；开启卷扬机，下放下面吊带，将吊带下放至下方船上。4、挂篮主桁架倒退至4#块进行分解拆除主桁架在梁面进行分解拆除。拆除主桁架连接系时，两榀主桁均要用钢丝绳或倒链临时在主桁架两侧预埋护栏钢筋将主桁拉紧，预防主桁侧倒，然后拆除两榀主桁间连接系（上横梁、中门架），将连接系分解后用塔吊调走；见下图。主桁架拆除施工工艺：临时固定主桁架拆除上横梁拆除中门架拆除主桁架上弦杆及前斜杆解除主桁架临时固定拆除后锚系统拆除主桁架立杆、下弦杆及后斜杆拆除行走轨道（五） 、合拢段模板拆除 边跨合拢段模板直接在原位下放至地面，左幅中跨合拢段模板分解后经过卷扬机和倒链下放至船上运走，右幅中跨合拢段模板分解后经过卷扬机和倒链下放至船上运走。五、施工中应注意问题 1、在一个墩上挂篮拆除时，为预防偏重造成号块开裂或对结构产生安全隐患，需同时、对称。假如不能同时、对称拆除，在节段两端设置水箱，按力矩平衡原理，随挂篮部件拆除，立即放水保持两端平衡。 2、主桁架后退存在问题：主桥左右幅之间只有50cm，左幅挂篮后退时，将和右幅挂篮将发生冲突。将左侧挂篮上横梁右侧（约50cm）截断，门架拆除后采取工字钢（40）加固即可。六、安全确保方法1、航道安全通航确保方法当施工到21#块时，邀请钟祥市海事局相关工作人员现场办公，确定是否封航或限航。项目部立即上报封航或限航申请书，经钟祥市海事局同意后方可施工。施工中严格按钟祥市海事局及钟祥市航道局相关要求，做好相关安全确保方法。 若采取封航，全部船只全部不能经过，待项目部装运构件船只完成作业任务后，其它船只才能经过，所以不存在安全隐患。若采取限航，将联合钟祥市航道局，加密航道引导设施，使航标清楚可见；联合钟祥市海事局，对过往船只，限速单行，在施工过程中对过往船只全过程监控。2、高空作业安全确保方法（1）高空作业人员，凡患有高血压、心脏病、贫血和其它不适于高空作业者，不得从事高空作业；严禁酒后登高作业。（2）高空作业使用工具要放在工具袋内，常见工具应系在身上。所需材料或其它工具必需用牢靠坚固绳索传输，严禁用手抛掷，以免掉落伤人。（3）挂篮拆除作业时，凡2m以上作业平台，均须佩带安全带，挂妥安全带挂钩。（4）全部作业人员进入施工现场，全部要戴好安全帽并扣好帽带。高空作业人员要穿胶鞋或软底鞋。（5）六级以上大风，严禁进行高空作业。3、人身安全确保方法（1）安全教育培训及安全技术交底。挂篮拆除前需对现场管理人员及作业人员进行安全教育培训及挂篮拆除安全技术交底。经过培训和交底提升管理人员责任感及防范意识，增强作业人员安全意识及操作规范性。（2）特种工必需持证上岗。塔吊、起重机等设备操作人员必需持证上岗，而且证件在使用期内。挂篮拆除前对全部特种工证件进行一次全方面检验。（3）挂篮拆除前对现场安全防护、机械设备、消防器材进行一次检验。经过检验查找隐患、制订方法、落实整改，根本消除危害人身安全多种隐患。（4）挂篮拆除时，加强过程监控，如有危及人身安全险情，应立即暂停施工，处理完成后方可施工。（5）严禁酒后上岗，严禁疲惫上岗；进入施工现场必需戴安全帽；不准穿拖鞋、高跟鞋、赤脚、赤膊上班作业。（6）高处作业必需系安全带、穿防滑鞋。严禁在同一安全桩上栓几根安全绳和在一根安全绳上栓多个人。严禁在高处作业平台上追拉推打开玩笑。（7）严禁有间发性癫痫、高血压、心脏病和恶性贫血患者进行高空作业。（8）严禁施工机械、车辆超坐载人和无“特种作业人员操作证”、“驾驶证”人员驾驶施工机械、车辆。4、施工现场安全用电方法（1）施工现场临时用电，严格根据施工现场临时用电安全技术规范要求实施。（2）临时用电工程安装、维修和拆除，均由经过培训并取得上岗证电工完成，非专业人员不准进行电工作业。（3）临时敷设电线路，必需安设绝缘支撑物。（4）严禁用其它金属丝替换熔断丝。（5）施工有电必需时“一机、一闸、一保”，严禁一闸多接现象。（6）配电箱必需接地线。5、气焊、气割作业（1）作业人员必需经过入场安全教育，并经考试合格后方可上岗作业。（2）气焊（割）作业人员要穿灵便耐火工作服，要求上衣不准扎在裤子里，裤脚不准塞在鞋（靴）里，手套套在袖口外，戴护目镜。（3）氧气瓶和其它易燃气瓶、易燃易爆分别存放，氧气瓶库应和高温、明火保持10米以上距离。（4）储存高压氧气瓶时应拧紧瓶帽，放置整齐，留有通道，并固定。（5）气瓶应设有防震圈和安全帽。搬运和使用时严禁撞击。运输时应立放并固定。严禁用叉车或起重设备调运高压气瓶。（6）氧气阀不得粘有油脂、灰土，不得用带油脂工具、手套或工作服接触氧气瓶。（7）氧气瓶严禁在强烈日光下暴晒，夏天露天作业应搭设防晒罩。（8）氧气瓶和焊炬、割炬及其它明火距离应大于10米，和乙炔瓶距离大于5米。（9）现场乙炔瓶存量不得超出5瓶，5瓶以上应放在储存间单独存放，储存间和明火距离大于15米，并应通风良好，设有降温设施，消防设施和通道，避免阳光直射。（10）应用专用小车运输乙炔瓶。装卸时动作应轻，不得抛滑、滚碰。严禁猛烈震动和撞击，汽车运输时乙炔瓶应妥善固定。（11）乙炔瓶使用时必需直立放置，和热源距离不得小于10米，乙炔表面不得超出40摄氏度等。6、施工机械安全确保方法（1）多种设备必需在检测合格期内，吊车等特种设备操作人员必需持证上岗。挂篮拆除前对施工用设备合格证、检测证和特种工证件进行一次全方面检验，确保机械设备合格、作业人员持证上岗。（2）多种机械要有专员负责维修、保养。施工过程中要对机械关键部位进行检验，预防机械故障及机械伤害发生。起重机械安全保护装置必需齐全、完整、灵敏可靠，不得任意调整和拆除。（3）机械安装时基础必需稳固，吊装机械臂下不得站人。（4）机械设备应设标识牌、规则牌、注明安全操作注意事项。（5）运输车辆服从指挥，严禁酒后驾驶车辆和操作机械，严禁不符合要求设备使用或设备超负荷运转。（6）机械设备在现场应集中停放，避免影响挂篮拆除施工。（7）起吊设备作业时，严禁起吊超出要求重量物件。其中吊装钢丝绳，定时进行检验，凡发觉有扭结、变形、断丝、磨损、腐蚀等现象达成破损程度时，立即更新。（9）机械吊装管材时，吊具完好，栓绑要牢靠，预防管子滑脱。（10）起重作业中，司机先发信号然后起吊。起吊时，重物在吊离地面2050cm时停车检验，当确定重物挂牢制动性能良好和起重机稳定后在继续起吊。起吊重物旋转时，速度均匀。
