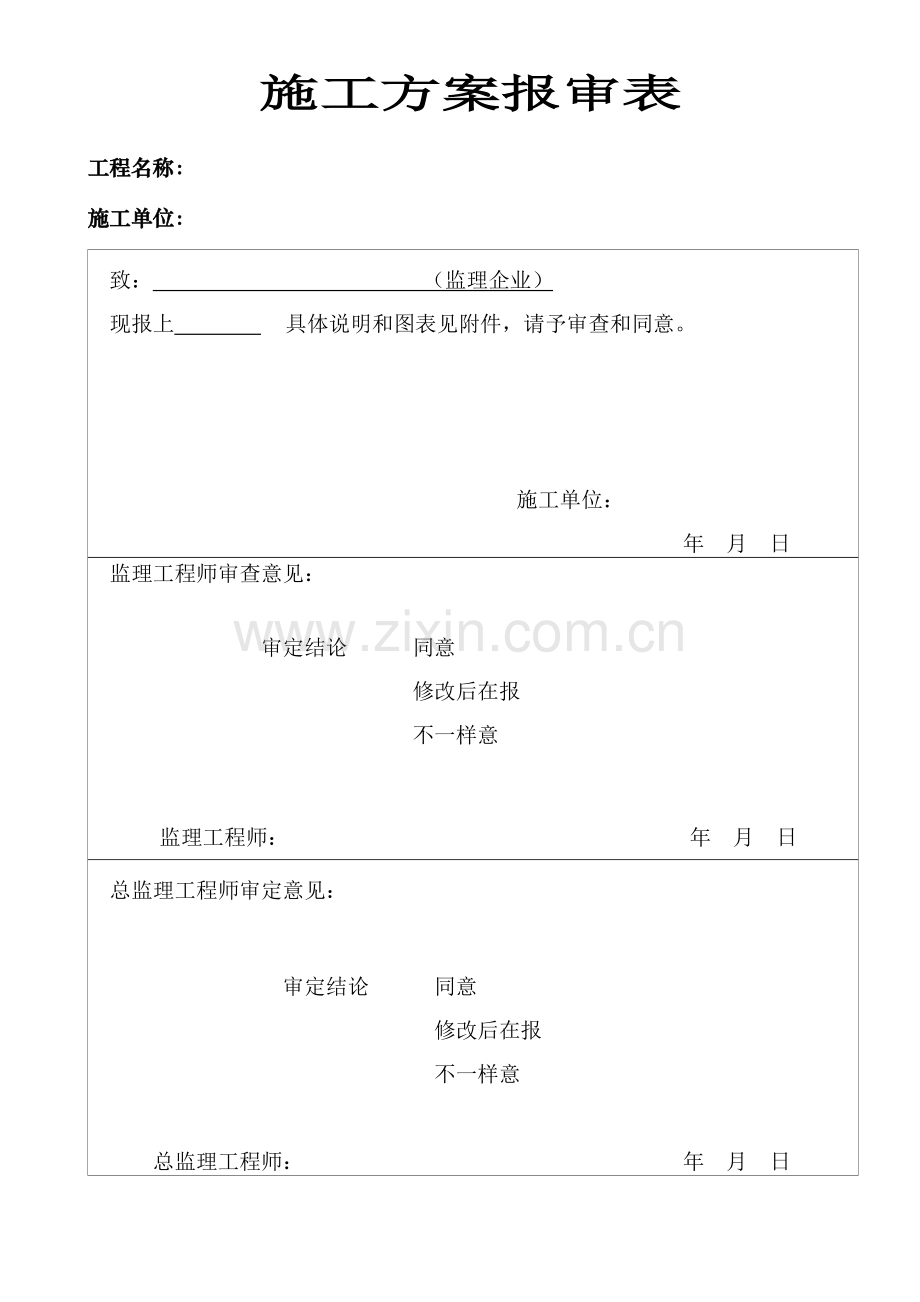

田 志 强 商 住 楼 工 程外墙脚手架施工方案阜阳市第十建筑工程企业3月20日施工方案报审表工程名称： 施工单位：致： （监理企业）现报上 具体说明和图表见附件，请予审查和同意。 施工单位： 年 月 日监理工程师审查意见： 审定结论 同意 修改后在报 不一样意 监理工程师： 年 月 日总监理工程师审定意见： 审定结论 同意 修改后在报 不一样意 总监理工程师： 年 月 日外脚手架施工方案一、工程概况 田志强商住楼，建筑面积约为3500m2，建筑层数局部7层，建筑总高度为20.6m，建筑长度32.6m，宽度为16.24m，框架结构。二、施工准备1材料要求(1)材料选择竹脚手架是由竹杆用竹篾绑扎而成。竹杆应用生长三年以上毛竹(楠竹)，青嫩、枯黄、黑斑、虫蛀和裂纹连通两节以上竹杆全部不能使用(有轻度裂纹竹杆可用14号-16号铅丝加箍补强后使用。)(2)杆件小头直径 使用竹杆搭脚手架，立杆、斜杆、顶撑、大横杆小大于75cm；小横杆小头大于9cm。搁栅栏杆不得小于60mm。(3)绑扎材料竹脚手架用8号或10号镀锌铁丝绑扎。使用时不得用火烧，次品和锈蚀严重铁丝不得采取。2作业条件(1)搭架位置已进行场地清理。(2)对土质松软地基已进行了强化处理。(3)据竹杆粗细、长短、材质、外形等进行合理挑选分类，决定其用途及使用部位。(4)依据建筑物平面几何形状搭设高度，确定脚手架搭设形式及各部分如斜道、上料平台架等位置。(5)脚手架搭设需有专业架子工进行搭设。三、脚手架搭设1搭设施工程序确定立杆位置 一 挖立杆坑 一 竖立杆 一 绑大横杆 一 绑顶杆 一 绑顶撑一绑小横杆 一铺脚手板一绑栏杆一绑抛撑、斜撑、剪刀撑等一设置连墙点一搭设安全网。2竹外架搭设结构要求(1)外架结构参数本工程竹架沿建筑物外墙部署，其参数如表所表示。(2)搭设操作关键点 1)基底处理：脚手架立杆、抛撑和最下一步斜撑底端均要埋入地下。埋设深度视土质情况而定，通常立杆埋深应大于50cm，抛撑和斜撑埋深20-30cm。埋杆时应先将坑底扎实，并垫以砖石块，以防下沉。回填土必需分层扎实，并作成土墩，预防积水。2)立杆：立杆先竖里排两端头立杆，再立中间立杆，外排立杆照里排立杆依次进行。立杆立好后，应纵向成行，横向成方，杆身垂直。立杆弯曲时，其弯曲面应顺纵向方向。即不能朝墙面也不能背墙面，以确保大横杆和立杆接触良好。相邻两杆接头应错开一步架。接头搭接长度，均应跨两根横杆并大于1.5m，绑扎不少于3道。为了使接长后立杆重心在一条垂直线上，搭接头方向应相互错开，而且要大头朝下，小头朝上，上下垂直，保持重心平衡。3)大横杆：脚手架两端大横杆大头应朝外。绑扎第一步架大横杆时，应检验立杆是否埋正、埋牢。同一步架大横杆大头朝向应一致，上下相邻两步架大横杆大头朝向应相反，以增强脚手架稳定性。大横杆通常应绑在立杆里侧，努力争取做到平直：两杆接头应置于立杆处，并使小头压在大头上。搭接长度：竹杆应跨两根立杆而且大于2m，绑扎不少于3道。接头位置要上下里外错开，即同一步架里外两根大横杆接头，不宜在同一跨间内，上下相邻两根大横杆接头也应错开一根立杆。4)小横杆绑在大横杆上，靠立杆小横杆则宜绑在立杆上。双排脚手架小横杆，靠墙一端应离开墙515cm，小横杆伸出立杆部分不应小于30cm。5)剪刀撑：剪刀撑设置在脚手架外侧，是和地面成45-60 交叉杆件，从下至上和脚手架其它杆件同时搭设。杆件交叉点要相互绑扎，和立杆相交处绑扎点间距不得大于45m。脚手架端头、转角和中间每隔l0m设置一道剪刀撑，宽度为4倍立杆纵距。能够依据需要设置间断式剪刀撑或纵向连续式剪刀撑，剪刀撑最大跨度不得超出4倍立杆纵距，剪刀撑斜杆底脚埋入土中深度不得小于03m。脚手架搭设至三步以上时，即应绑设栏杆、挡脚板、抛撑、斜撑等。剪刀撑和连墙杆是确保脚手架整体刚度和稳定杆件，并含有加强脚手架抵御垂直和水平力作用能力。其中连墙杆还承受风荷载。扣件是脚手架组成整体连接件和传力件。6)连墙杆：连墙杆设备在立杆和横杆交点周围，将脚手架连接在建筑物上，连接处即承受拉力也在承受压力。两排连墙杆垂直距离为23步架高，但小于4m，两排连墙杆水平距离小于4倍立杆纵距。转角两侧立杆和顶排架必需设置连墙杆随搭架随即设置连墙点和墙牢靠锚拉。7)脚手板：脚手板铺设在小横杆上。操作层脚手板必需满铺，每块脚手板用钢丝或竹篾绑扎牢靠。对头铺设脚手板搭必需在小横杆上，板脚手板端伸出小横杆长度为100150mm，靠墙边脚手板离开墙面120150mm。8)特殊部位处理：过门洞时，可挑空12根立杆，并将悬空立杆用斜杆逐根连接，使荷载分布到两侧立杆上。9)底层立杆应长短错开、以防接头在同一架上。立杆纵向间距为12米，立杆垂直度偏差不得大于1200，相邻两根立杆接头应错开50cm。10)大横杆在每一面脚手架纵向水平高差不超出全长1500，局部高差不超出5cm，同一步内外两根大横杆街头，应相互错开。在垂直方向相邻两根大横杆接头也应错开，其水平距离不能小于50cm。 11)横杆伸出外立杆连接点外1520cm，离外墙面10cm。脚手架纵向两端和转角处起，在脚手架外侧小于9m(水平距离)用斜杆搭成剪刀撑，自上而下循序连续设置。斜杆用长钢管和脚手架底部成45度至60度夹角。斜杆用旋转扣件和立杆和横向水平杆扣牢。外立杆里侧设12m高防护栏杆和18cm高挡脚板或踢脚杆，外侧全部设置密目安全网，并同第一步架底捆牢。脚手架每隔3步，应在里立杆和墙面之间设统一长安全竹片笆，支承在两根钢管上，用18#铁丝同钢管捆牢，每块竹片笆绑点不少于3点。脚手架和主体结构必需采取刚性连接(钢管一端同主体结构预埋铁板电焊，另一端用扣件同立杆扣牢，不许可采取一顶一拉柔性连接，连接杆应于墙面垂直，连墙杆和框架梁、柱、剪力墙中预埋件连接时，混凝土强度不低于15Nmm2才能使用。12)脚手架应紧靠外立杆内侧设一道挡脚板，同时，还应扎设离脚手板面lm高防护栏杆，从第五步起要增设竹笆围栏或挂立网。从第二步起，应每隔一步架要铺设竹笆等安全防护层。竹笆板应用铁丝和大横杆扎牢，其底下必需增设两根填芯(和大横杆平行杆件)脚手板和墙面间距大于20cm，也应每隔一步架铺设防护层。纵向水平杆杆于横向水平之上，在立杆内侧，并采取直角扣件和立杆扣紧。纵向水平杆采取对接接头，接头应交错部署，不应设在同时跨内，相邻接头距离不应小于50cm，并应避免设在纵向水平杆跨中。小横杆在立杆内部署须呈对称形部署，以使架体整体受力平衡。13)脚手板应满铺，搭结长度不得小于20cm，不得有空头板，在脚手架拐角处，脚手板应交叉搭结。14)脚手架上均布荷载每平方米不超出270千克，摆放标准砖块许可侧摆三层，集中荷载不得超出150千克，用于装修脚手架每平方米不得超出200千克，须经手推运输车及负荷过重脚手架，必需经过设计、计算，经上级领导同意后搭设。15)脚手架连墙杆(连节点)不得私自拆除、砍断，确因施工工序需要拆除时，必需采取其它加强方法，确保脚手架稳定性。16)脚手架搭设后必需经施工员、安全员进行验收合格后才能使用，在使用过程中要常常检验，在大暴雨后及解冻期间更应加强检验，对长久停用脚手架恢复使用前必需进行检验，判定合格后才能使用。17)搭设后应对脚手架工程进行验收后，方可使用。18)在大风、雨、雪后及暂停后重新开工使用脚手架工程应全部检验。19)拆除脚手架，事前必需进行全方面检验、加固，对操作工人进行安全、技术交底，并设置警戒区，有专员负责警戒。20)拆除脚手架前，应将脚手架上留存材料、杂物等清除洁净。 (3)绑扎注意事项 在立杆和大横杆、小横杆相交处，宜绑扎对角两个扣，剪刀撑、斜撑、抛撑和立杆相交处仅绑一个扣。在根杆子相交时，不能同时绑三根，应每两根一绑。在杆件相交处绑扎篾扣时要注意杆件跷向，采取跷箍绑扎法。扎篾每缠绕二圈必需收紧一次，每扣应用双篾缠绕46圈。脚手架拆除四、脚手架拆除1工程施工完成后由专业架子工进行拆除。2脚手架拆除时，作业区及进出口处必需设置警戒标志，派专员指挥，严禁非专业人员进入。3拆除杆件应自上而下传输，不得从架子上向下抛落。4脚手架拆除必需自上而下按次序进行，现绑后拆，后绑先拆。拆除次序：栏杆一脚手板一剪刀撑一斜撑一小横杆一大横杆一立杆。严禁上下同时拆除作业，严禁采取推倒或拉倒方法拆除。5杆件拆除时注意事项： (1)立杆：先包住立杆在解开最终两个扣。 (2)大横杆、剪刀撑、，现拆中间扣，拖住中间再解开两头。 (3)抛撑：先用临时支撑加固后，才许可拆除抛撑。 (4)剪刀撑、斜撑及连墙点只能在拆除层上拆除，不得一次全部拆掉。五、脚手架安全技术要求1脚手架搭设和拆除必需由符合特种作业人员安全技术考评要求架子工进行。2大雾、大雨、大雪天和六级以上大风天气，不得进行脚手架上高处作业，雨雪天后上脚手架作业必需采取安全防滑方法。3高度在4以上脚手架必需按规范要求设置安全网。4脚手架搭设进度应配合工程施工进度，不得一次搭设得过高。5杆件相交伸出端头应大于150mm；杆件搭接绑扎点以外余稍应绑扎，散头长度不得大于300mm。编制： 审批： 阜阳市第十建筑工程企业第一项目部 二五年九月九日
