巴滨路二期工程（外河坪段）一标段

K0+000+K3+000-段

深基坑开挖专项施工方案
文献编号：
受控编号：
修改状态：
编 制：
复 核：
审 核：
批 准：
有效状态：

联合体NO.1标项目经理部
湖南省建筑工程集团总公司
重庆源晟建设工程有限公司
二00九年三月二十八日

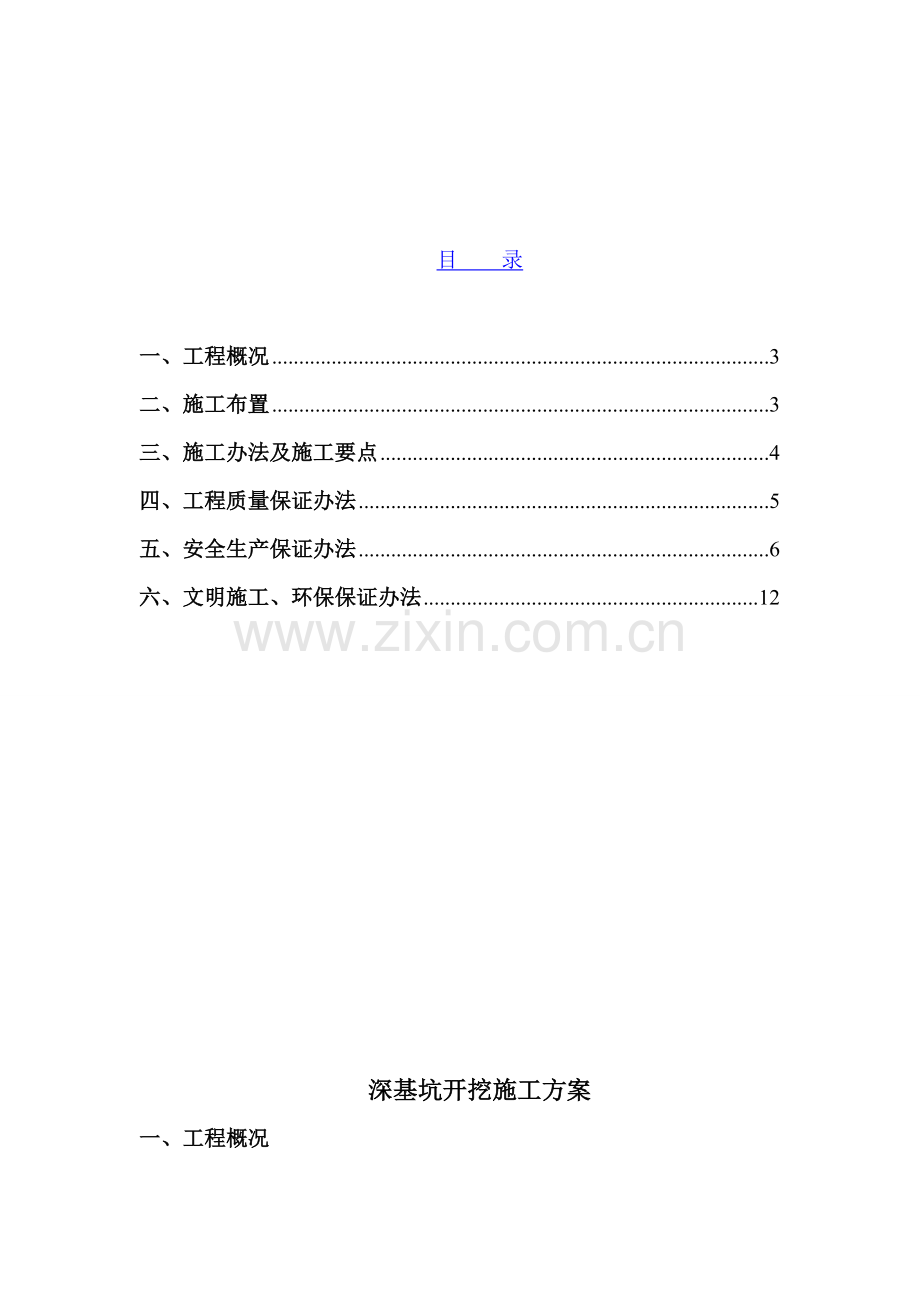

目 录

一、工程概况 3
二、施工布置 3
三、施工办法及施工要点 4
四、工程质量保证办法 5
五、安全生产保证办法 6
六、文明施工、环保保证办法 12

深基坑开挖施工方案
一、 工程概况
本项目位于重庆市巴南区长江河段，自鱼洞老大桥至花溪娄溪沟，全长20.46km，是以都市防洪和都市道路建设为主，兼有岸坡整治，控制水土流失，治理沿江脏乱差，保护生态环境，绿化、美化都市和增进巴南区社会和经济发展等功能综合整治工程。项目实行有助于拉动巴南区经济发展，成为李家沱和鱼洞对接纽带。该工程分二期进行：一期工程从鱼洞老大桥至花溪沙湾码头，全长5km，已动工建设；二期工程自花溪沙湾码头至重庆市南岸区昌龙段滨江路上游端，全长15.46km。
本次设计道路为巴南区滨江路二期，位于重庆市巴南区长江经东。综合考虑片区规划及道路周边地块作用，本次设计滨江路起点位于重庆新型材料总厂附近，与一期终点相接，随后沿江北上，通过王家坪、打钟岗，下穿马桑溪长江大桥，最后止于重庆种畜场附近，全长约6.716公里，道路红线宽度20米。
本工程重要由防洪护岸、箱涵、桥梁、市政道路、雨水管道、污水管道等六大某些构成。工程总造价约2.6亿元,合同工期18个月。其中：K2+250-K2+380,K1+500-K1+700为深基坑开挖，高差近15m.
二、施工布置
2.1、筹划工期
筹划开竣工日期为：3月18日～9月31日
2.2、人员组织机构
为保证桥涵深基坑施工质量和进度，我项目部成立了施工领导组：
项目经理：李伟 对工程总体负责
项目总工：占小军 负责工程总体技术问题
副 经 理：祁红安 负责现场施工
质量负责人：高燕成 负责施工现场质量检测、检查
安全负责人：黄维 负责施工现场安全生产
材料负责人：刘炼生 负责现场材料供应保管
施工负责人：代长江 负责施工组织、协调
测量负责人：王高杰 负责施工中测量工作
基坑开挖时配备15人进行施工，可以满足施工需要。并且操作工人已经进行了技术、安全交底培训。
2.3、机械设备配备
每个深基坑施工，挖掘机、自卸车、装载机等施工机械均已到场，并检查机械性能、状态，符合施工规定，已经对操作人员进行了培训、交底。施工时现场配备2台挖掘机、10辆自卸汽车、2台装载机等机械进行施工。
2.4、现场准备
施工前对场地进行平整，以便施工机械进入施工场地作业。进行现况地下管线物探，理解场地内各种地下障碍物状况，对地上、地下妨碍施工线路进行拆除或改线，拟定方案，并办理了必要书面手续。
2.5、技术准备
施工前组织关于人员熟悉施工图纸及场地地下土质，做到心中有数。依照基本平面图，定出基坑开挖线，测定高程水准点。
2.6、材料准备
现场准备[300槽钢50根。
三、施工办法及施工要点
依照本工程现场地质及水文条件，根据《铁路桥涵施工技术规范》规定基坑采用放坡开挖施工。坑底尺寸在基本尺寸外加1米做为工作面，工作面外设立0.5米宽排水沟，排水沟设立一定纵向坡度，将水汇集至坑角集水坑内，用水泵排除至基坑外。
素填土、碎石层按1：1放坡。
3.1、基坑放样
由测量人员用全站仪精准测量基槽平面位置，依照承台底面尺寸及埋置深度、地质水文条件等拟定基坑开挖尺寸。基坑底平面尺寸比构造物基本设计尺寸各边加宽1.5米。由测量人员定出开挖边桩，连接边桩即为基坑开挖边线。在放样过程中恰当加大基坑开口尺寸，以保证在基坑开挖过程中遇到不稳定土层时，可以恰当加大不稳定土层坡率。
3.2、基坑开挖
基坑使用挖掘机开挖，自卸汽车运土至指定地点存储。基坑顶部无静荷载。依照现场土质实际状况恰当调节开挖坡度，开挖至基底以上20cm范畴采用人工开挖防止超挖，在进行承台或者墩柱施工前，人工突击挖除，并尽快进行下道工序施工。
深基坑施工时采用“横挖法”，以基坑整个横断面宽度和分层深度，从一端逐渐向前开挖；每层开挖深度不不不大于3米，每三米设立一种1米宽平台，进行基坑开挖时，先开挖上下施工马道，供施工车辆运土行驶使用。
开挖过程中，随时注意基坑四周土质状况。当基坑沿顶面裂缝、坑壁松塌等影响基坑稳定期，及时加固支护。基坑四周用土堆成30cm高土坝，防止地面水流入基坑，冲刷坑壁，基坑底设立集水坑。基坑开挖成型后，周边外设立围栏，并用密目网封闭。同步在基坑周边以及施工暂时便道设立警示标志。
基坑开挖及进行基本施工过程中，运土自卸汽车必要按既定马道行走，基坑其她方向10米范畴不许任何机动车辆通过，防止动荷载引起坑壁塌方。10米外车辆通过时，需加强对坑壁监测。
四、工程质量保证办法
4.1、质量目的：基坑施工质量合格率为100%。
4.2、质量保证办法
1、基坑挖至设计标高后不得长时间暴露、扰动或浸泡。
2、开挖过程禁止扰动基底，挖至接近基底标高时预留20cm由人工进行清理。
3、基坑顶面四周设立土坝或截水沟，防止地面水流入基坑内。基底不得受水浸泡，其上淤泥或杂物必要清理干净。
4、基坑开挖后，对天然基底进行检查才干进行基本施工。
4.3、质量检查评估原则及检查办法
基坑开挖
项次
检  查  项  目
规定值或容许偏差
检查办法和频率
1
平面周线位置（mm）
不不大于图纸规定
用经纬仪测量纵横各2点
2
基底标高(mm)
土质
±50
水准仪：测量5～8点
石质
+50，-200
3
基坑尺寸(mm)
不不大于图纸规定
用尺量
4.4、施工过程控制
强化质量意识教诲，组织施工人员学习施工设计图纸、质量原则及验收规范。坚持岗前培训及持证上岗制度，坚持“三检、四按、五不准、六做到”，即：
三检：“自检、互检、交接检”；
四按：“按图纸、按规范、按工艺、按原则”；
五不准：“资料不全不准开工、材料不合格不准进场、测量闭合不符合规定不准使用、上道工序不合格不准进行下道工序、达不到质量原则不准交工验收”；
六做到：“方案做到合理、技术资料做到齐全、质量检查做到可靠、施工实验做到真实、测量数据做到精确、施工办法做到对的”。
五、安全生产保证办法
5.1、安全生产目的
安全生产目的为：无安全事故，创立“国家安全达标工地”。
5.2、安全生产保证体系
为保证工程顺利实行，项目经理部成立安全生产领导小组，全面负责本工程安全生产，保证安全办法贯彻。
5.3、安全管理办法
1、开工前准备工作到位
（1）研究本工程地质勘查报告，并掌握第一手资料。编制施工方案，有预知性地制定安全防护办法。
（2）配备足够安全防护品，口哨、安全帽、红绿旗、警示牌、红色警示灯、铁丝网。
（3）开工前检查挖掘机、装载机等机械与否处在良好状态、各项制动与否有效，电缆线有无裸漏状况。
2、新工人进场时，三级安全教诲到位：
1）由项目经理主持，对新进场工人进行对本工种具备针对性三级安全教诲，让每个工人掌握本工种操作规程及安全注意事项，使工人明确“生产必要安全，安全增进生产”基本原则。
2）发安全知识测试考卷进行考核，确认安全教诲效果，此外对特种作业人员进行特别培训，规定所有持证上岗。
3、班前安全技术交底到位：
1）除了班组自行组织班前安全活动外，负责该工种工长（施工员）还用书面形式对班组进行具备针对性安全技术交底，并履行签字手续。
2）项目专职安全员总结教诲和交底内容，再次详细解说给班组每个成员，规定做到人人会操作，人人都必要遵守安全纪律、国家关于政策法规和项目部安全管理制度。
4、施工过程中监督、检查、再教诲、考核工作到位：
1）在施工过程中，安全员、工长起到监督作用，发现那里浮现事故苗子，及时组织人员消除，并强调杜绝类似事件不再发生。
2）在施工期间，除规定施工班组例行每天班前自检外，安全员还进行不定期复查作业状况，发现事故隐患及时勒令班组进行定人、定期限、定办法整治，并贯彻其整治内容。
3）对有些在施工过程中，安全意识淡化工人进行再教诲。
4）在施工过程中对作业小组进行每天一考核，并实行奖罚制度，
5、班后总结和改进工作到位：
1）通过每周项目部安全例会对整体所做工作进行总结，吸取经验，明确责任目的，将事故隐患消除于无形。
2）对工作中局限性之处进行改进，并采用有效办法进行补救，加大防止力度。
3）集思广益，接纳各方面具备建设性建议，并采用实际行动。
5.4、安全办法
5.4.1、机械安全
1、机械作业时，施工人员禁止在回转半径内工作，特别是土方配合人员。施工机械有专人进行统一指挥。
2、施工翻斗车不能行车载人及超载超速。别的各施工机械不能超速及违章作业。先后两车（机械）间距不不大于10m。
3、夜间施工要有足够照度，进出口设专人指挥，避免发生交通事故。
4、人工挖掘作业人员横向间距不不大于2m，纵向间距不不大于3m。
5、挖掘机等施工机械作业时，注意架空线路，不得在架空输电线路下工作。
5.4.2、安全用电办法
1、电工必要持证上岗，禁止非电工人员接电，拉线。
2、施工用电施工用电安装漏电保护装置。
3、吊车由专人指挥，吊车臂下禁止站人，钻机、吊车与高压线保持安全操作距离。
4、施工用电必要架空。
5、水泵必要接地，单机单闸。
5.4.3、施工办法
1、开挖边坡土方,禁止切割坡脚,以防导致边坡失稳。
2、基坑开挖时要对附近地下缆线采用保护办法。标明位置，现场设专人看护指挥。
3、开挖过程中注意土质变化状况，土质不好时采用支护办法。
4、基坑四周做1.2米高暂时围栏，并用密目网封闭，夜间设红色警示标志。
5、基坑顶1米以内不得堆土堆料，10米范畴内不许机动车辆通过。
6、施工时将基坑边上散土和活动碎石清理干净。
7、基坑开挖前完善四周暂时排水设施，对现况排水沟渠进行疏通，防止水冲基坑。
8、加强施工现场边坡监控，在基坑周边共布置测点，并在周边布设沉降观测点；构造施工期间做到每日一测，保证在第一时间发现安全隐患。
9、建立完善预警报告制度，在监测过程中发现坡顶持续三天以上位移速率不不大于3mm且不收敛、坡顶合计位移50mm、坡顶地面明显沉降、地面明显开裂及时上报。
5.5、防雨办法
1、基槽开挖前准备好防洪设备器材，开挖边坡比常规放缓，坡面依照状况加以覆盖。
2、基槽挖好后及时做好协调工作，尽量减少土基暴露时间。如构造当天不做，槽底要留20厘米土待第二天做构造前再清到槽底。
3、基本开挖施工时，在基坑周边设宽30cm，高30cm挡水埂，防止地面水灌入基坑，基坑内设集水井，配足抽水机抽水。基坑挖好后及时浇筑混凝土或垫层，防止被水浸泡。
4、随时注意天气状况，下雨前在坑顶设立土埂，并备足塑料布，在下雨前覆盖在坑壁四周，防止雨水冲刷坑壁。
5.6、安全事故应急预案
5.6.1、应急救援组织机构
组 长：刘长领（）
副组长：郭 征（）
代长江（）
组 员：牛永胜、王政兵、王学勇施工队负责人
组织机构下设：报案组、急救组、维护秩序组、事故调查组。
5.6.2、应急救援机构职责
1、组长职责：全面负责处置突发性安全事故工作，及时召集领导小构成员研究处置方案，布置任务，下达命令，启动应急救援预案。
2、报案组职责：发生突发性安全生产事故，现场负责人应依照事故状况及时向关于领导报告，并拨打相应急救中心电话，告知事故种类、事态、地点、联系人等，同步紧急告知急救组、机械设备组和维护秩序组，启动应急救援预案。协助事故调查与解决工作。
3、急救组职责：接到报案组告知后，及时赶赴现场，依照现场事故种类，及时组织急救，协助事故调查与解决工作。
5.6.3、危险因素分析及对策
基坑重要危险因素为：落物伤人、塌方、人或者机械产生安全事故。因素及对策如下：
塌方：
因素：重要是由于土质不好，放坡不够，或者有地下水及雨水冲刷。
对策：依照地勘资料拟定适当边坡，并且在开口时恰当加大尺寸，当遇到不稳定地质条件时恰当加大坡率，通过该土层后正常放坡。
对于开挖过程中浮现塌方依照不同状况采用锚固支撑、斜柱支撑等办法，防止边坡塌方，详细施工办法见下图：
施工期间加强滑坡监测监控，对点位有变化需及时停止现场施工，加密观测次数，仔细分析点位变动因素，拟定详细解决办法施工前必要做好截水沟和排水沟，截断山体水流。
落物：
因素：坑边坡上松动石块没有清理干净或者施工过程中落物。
对策：将坑边异物清理干净。

5.6.4、事故应急办法
1、发生坍塌事故后，及时报告应急抢险指挥小组，由项目经理负责现场总指挥。发现事故人员告知现场安全员，并由安全员组织施工人员紧急撤离至安全区域。
2、如有人员受伤，及时拨打“120”急救中心电话获得联系，详细阐明事故地点、严重限度，并派人到路口接应。
3、在向关于部门电话求救同步，对受伤人员在现场安全地带采用可行应急办法，如现场包扎止血等办法。防止受伤人员流血过多导致死亡事故发生。
4、及时上报公司及关于部门，并启动公司应急救援预案。
5、如有人员被掩埋，要采用有效安全防护办法后，组织人员按部位进行人员急救，尽快解除重物压迫，减少伤员挤压综合症发生，并将其转移至安全地方，防止事故发展扩大。
六、文明施工、环保保证办法
6.1、文明施工、环保目的
文明施工、环保目的：创文明工地、环保工作达标工地。
6.2、文明施工办法
1、施工现场设排水设施，保持场内无积水；施工暂时道路保持平整、坚实、畅通。
2、现场不准随处大、小便，现场内土方、零散碎料和垃圾及时清理、码放，以免影响施工。
3、施工现场机械、消防、安全、卫生、环保等指定专人负责，并定期检查作好记录。
4、施工现场各种标语牌，笔迹书写规范，工整完美，并经常保持清洁完美。
5、料具和预制构件分类码放整洁。码放预制构件和模板场地规定平整、密实，有排水办法，码放符合规定。
6、施工现场材料保管，根据材料性能采用必要防雨、防潮、防晒、防火、防尘、防破坏等办法。易燃、易爆、易碎品及时入库，专库专管，并设明显标志。
7、对影响社会交通及周边居民出行地段设专人疏导、设立明显施工警示牌和宣传标语。
8、施工现场设专人洒水降尘，防止扬尘。在施工工地出口设专人对进出场车辆进行全方位清扫，防止车辆带泥上路。
6.3、环保办法
1、加强检查和监控工作
加强对施工现场粉尘、噪声、废气监测和监控工作，与文明施工现场管理一起检查、考核、奖罚。及时采用办法消除粉尘、废气和污水污染。
2、防止大气污染办法
1）土方、渣土等运送时，必要采用密闭式运送车辆。在施工现场出入口设立冲洗车辆设施，将车辆清理干净，不得将泥沙带浮现场。
2）挖土装车不超装，车辆行驶不猛拐，不急刹车，防止洒土，卸土后注意关好车箱门，场区场外安排人清扫洒水，基本上做到不洒土、不扬尘，减少对周边环境污染。
3）施工现场土方集中堆放，并用绿色防护网覆盖防止扬尘。
4）遇有四级以上大风天气不得进行土方开挖、转运及其他也许产生扬尘污染施工。
3、植被保护及水土保持
1）在施工期间尽量少破坏路线周边原有地物、地貌、植被。
2）始终要保持工地良好排水状态，修建某些有足够泄水断面暂时排水渠道，并与永久排水设施相连接，且不得引起淤积和冲刷。
3）施工过程中被硬化土地，施工后均用农用铧犁松动并恢复植被。

机械设备准备状况一览表

序号
设备名称
型号
单位
筹划进场
实际进场
剩余设备拟进场日期
1
挖掘机
PC300
台
2

2
装载机
ZL50
台
2

3
自卸车

辆
10

4
发电机
50KW
台
2

备注：

施工负责人： 日期： 年 月 日
工程材料准备状况一览表

序号
材料名称
单位
需用量
实到量
存储地点
批准编号
剩余材料拟到场日期
1
编织袋
个
1000

2
土
方
500

3
[300槽钢
根
50

备注：
施工负责人： 日期： 年 月 日

人员配备状况一览表

技术人员和管理人员
姓名
职务
职称
备注
梁建军
工程负责人
高档工程师

杨 峰
总工程师
高档工程师

刘长领
副经理
工程师

王政兵
技术负责人
工程师

牛永胜
质量负责人
工程师

牛永胜
安全负责人
工程师

王学勇
材料负责人
工程师

毛世恩
测量负责人
工程师

技工
工种
筹划数量
到场数量
备注
电工
2

工人
15

施工负责人： 日期： 年 月 日
