综合项目施工导行专项方案.doc

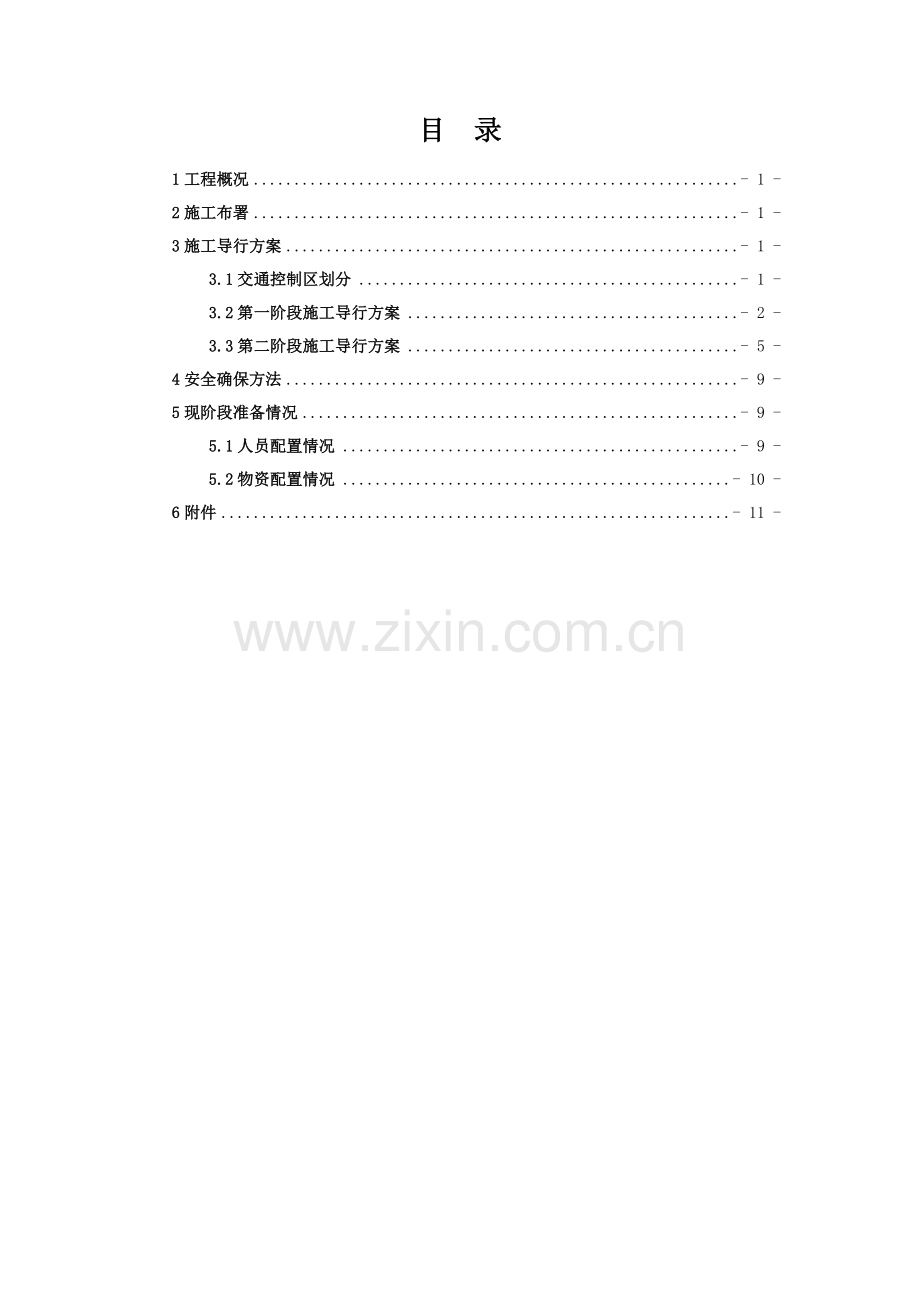

目 录
1工程概况 - 1 -
2施工布署 - 1 -
3施工导行方案 - 1 -
3.1交通控制区划分 - 1 -
3.2第一阶段施工导行方案 - 2 -
3.3第二阶段施工导行方案 - 5 -
4安全确保方法 - 9 -
5现阶段准备情况 - 9 -
5.1人员配置情况 - 9 -
5.2物资配置情况 - 10 -
6附件 - 11 -

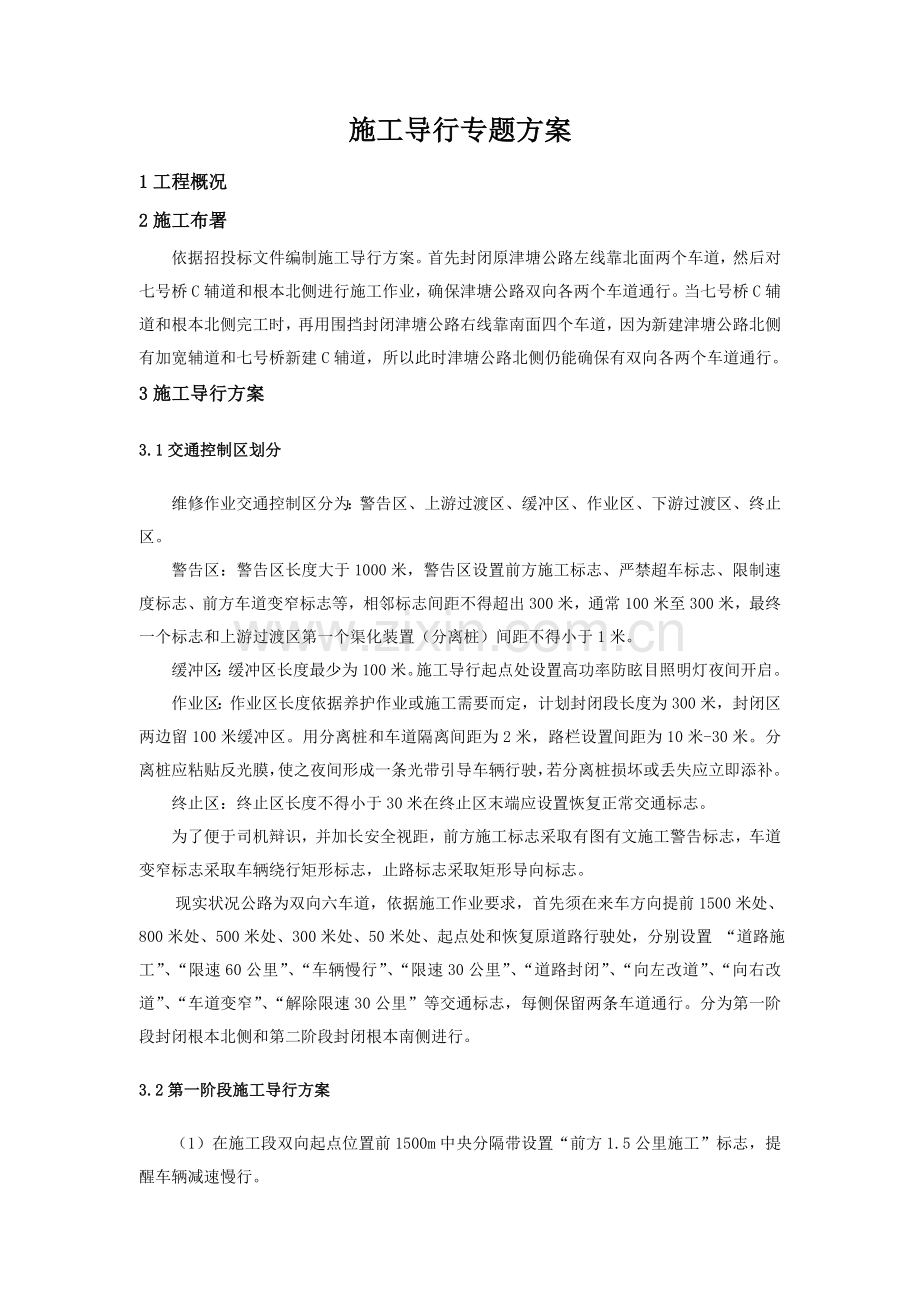

施工导行专题方案
1工程概况
2施工布署
依据招投标文件编制施工导行方案。首先封闭原津塘公路左线靠北面两个车道，然后对七号桥C辅道和根本北侧进行施工作业，确保津塘公路双向各两个车道通行。当七号桥C辅道和根本北侧完工时，再用围挡封闭津塘公路右线靠南面四个车道，因为新建津塘公路北侧有加宽辅道和七号桥新建C辅道，所以此时津塘公路北侧仍能确保有双向各两个车道通行。
3施工导行方案
3.1交通控制区划分
维修作业交通控制区分为：警告区、上游过渡区、缓冲区、作业区、下游过渡区、终止区。
警告区：警告区长度大于1000米，警告区设置前方施工标志、严禁超车标志、限制速度标志、前方车道变窄标志等，相邻标志间距不得超出300米，通常100米至300米，最终一个标志和上游过渡区第一个渠化装置（分离桩）间距不得小于1米。
缓冲区：缓冲区长度最少为100米。施工导行起点处设置高功率防眩目照明灯夜间开启。
作业区：作业区长度依据养护作业或施工需要而定，计划封闭段长度为300米，封闭区两边留100米缓冲区。用分离桩和车道隔离间距为2米，路栏设置间距为10米-30米。分离桩应粘贴反光膜，使之夜间形成一条光带引导车辆行驶，若分离桩损坏或丢失应立即添补。
终止区：终止区长度不得小于30米在终止区末端应设置恢复正常交通标志。
为了便于司机辩识，并加长安全视距，前方施工标志采取有图有文施工警告标志，车道变窄标志采取车辆绕行矩形标志，止路标志采取矩形导向标志。
现实状况公路为双向六车道，依据施工作业要求，首先须在来车方向提前1500米处、800米处、500米处、300米处、50米处、起点处和恢复原道路行驶处，分别设置 “道路施工”、“限速60公里”、“车辆慢行”、“限速30公里”、“道路封闭”、“向左改道”、“向右改道”、“车道变窄”、“解除限速30公里”等交通标志，每侧保留两条车道通行。分为第一阶段封闭根本北侧和第二阶段封闭根本南侧进行。
3.2第一阶段施工导行方案
（1）在施工段双向起点位置前1500m中央分隔带设置“前方1.5公里施工”标志，提醒车辆减速慢行。
（2）在施工段双向起点位置前1400m中央分隔带设置“前方施工减速慢行”标志。
（3）在施工段双向起点位置前1200m中央分隔带设置“限速60公里”标志，提醒车辆限制速度。
（4）在施工段双向起点位置前1000m中央分隔带设置“严禁超车”标志。
（5）在施工段双向起点位置前900m中央分隔带设置“右侧变窄”标志，提醒车辆向左并道行驶和“左侧变窄”标志，提醒车辆向右并道行驶。
（6）在施工段双向起点位置前800m中央分隔带设置“前方800m施工”标志，再次提醒车辆减速慢行。
（7）在施工段双向起点位置前600m中央分隔带设置“限速40公里”标志，提醒车辆限制速度。
（8）在施工段双向起点位置前500m中央分隔带设置“向左改道”标志，提醒车辆向左并道行驶和“向右改道”标志，提醒车辆向右并道行驶。
（9）在施工段双向起点位置前300m中央分隔带设置“前方300m施工”标志，再次提醒车辆减速慢行。
（10）在施工段双向起点位置前150m中央分隔带设置“限速30公里”标志。同时摆放分离桩和设置“向左行驶”箭头，再次提醒车辆向左并道行驶。在端头反光指向标志上安装爆闪灯，分离桩斜线部署，且必需确保通视良好。
（11）在施工段双向终点位置后30m中央分隔带设置“解除限速30公里”标志，提醒车辆已驶出本工程施工区域。

图1 第一阶段导行平面图

图2 第一阶段标线平面图

3.3第二阶段施工导行方案
（1）在施工段双向起点位置前1500m硬路肩设置“前方1.5公里施工”标志，提醒车辆减速慢行。
（2）在施工段双向起点位置前1400m硬路肩设置“前方施工减速慢行”标志。
（3）在施工段双向起点位置前1200m硬路肩设置“限速60公里”标志，提醒车辆限制速度。
（4）在施工段双向起点位置前1000m硬路肩设置“严禁超车”。
（5）在施工段双向起点位置前900m硬路肩设置“左侧变窄”标志，提醒车辆向右并道行驶和“右侧变窄”标志，提醒车辆向左并道行驶。
（6）在施工段双向起点位置前800m硬路肩设置“前方800m施工”标志，再次提醒车辆减速慢行。
（7）在施工段双向起点位置前600m硬路肩设置“限速40公里”标志，提醒车辆限制速度。
（8）在施工段双向起点位置前500m硬路肩设置“向右改道”标志，提醒车辆向右并道行驶和“向左改道”标志，提醒车辆向左并道行驶。
（9）在施工段双向起点位置前300m硬路肩设置“前方300m施工”标志，再次提醒车辆减速慢行。
（10）在施工段双向起点位置前150m硬路肩设置“限速30公里”标志，提醒车辆限制速度。同时摆放分离桩和设置“向右行驶”箭头，再次提醒车辆向右并道行驶。在端头反光指向标志上安装爆闪灯，分离桩斜线部署，且必需确保通视良好。
（11）在施工段双向终点位置后30m硬路肩设置“解除限速30公里”标志，提醒车辆限制速度。提醒车辆已驶出本工程施工区域，驾驶员可依据路面情况选择合适车速行驶。

图3 第二阶段导行平面图

图4 第二阶段标线平面图

图5 导行设施大样图

4安全确保方法
根据国家相关安全生产法律法规、交通部颁发《公路工程施工安全技术规程》（JTJ076-95）等相关安全生产要求，认真实施工程承包协议中相关安全要求。杜绝违章作业，违章指挥，发觉隐患立即排除。存在关键交通安全隐患为：人员横穿公路现象，和每侧占用车道以后对公路通行影响。针对此项交通安全隐患，施工期间将做到：
1）在施工前对全部施工人员进行具体安全交底，天天岗前进行安全教育，做到防微杜渐。全部施工人员进入现场前必需穿着反光背心。
2）全部参与工程施工机械设备应配置桔黄色或（黄色）警示灯，并张贴红色反光膜，合理安排各工程机械设备、车辆等行走路线，避免交通事故发生。
3）设置2名专职人员进行二十四小时疏导、巡视、清扫路面工作。
4）施工期间将定时对现场交通安全设施进行维护，如发觉有损坏和丢失将立即更换和补充。同时由项目经理组织成立巡查队负责巡视施工段通车区域，发觉情况将立即上报。
5）施工区域前方处设置若干个“防撞桶”，桶内要求必需装上砂子，砂子装入量不能少于桶内容积3/4。施工区域围挡外围串挂警示灯，警示灯设置在作业区周围分离桩处。要求必需能反应出作业轮廓，设置高度离地面1.5米。能发出知道自150米外清楚可见连续、闪烁或旋转红光。提醒行人及行车，确保行车安全。
6）施工期间将加大对现场洒水力度，避免扬尘给过往车辆造成影响。
7）施工期间碰到恶劣天气或其它不利于施工情况时，需暂停施工，确保道路交通安全。
8）除上述所需标志牌外，现场还设置有工程概况牌、安全生产牌、文明施工牌、安全风险辨识牌、组织机构牌、环境保护牌、消防保卫牌等，另外，在垂直于封闭路段部分小分支路段上也要摆放部分“前方施工减速慢行”等相同口号标志牌，以提醒大家，以免造成意外伤害。
5现阶段准备情况
5.1人员配置情况
依据施工要求，设置了交通安全文明施工领导小组：
组　长：
副组长：
成　员：
值班电话：1
小组实施严格施工管理制度，加强文明施工，树立交通意识、环境意识，严格实施相关交通管理审查、审批程序，主动配合相关部门交通管理。负责施工安全标志、设施设置，经过协议约定并监督各施工队具体落实；设置工程施工安全设施；确保工程施工作业人员、设备安全。
5.2物资配置情况
根据该方案要求已经配置了施工所需多种标志牌、反光背心、分离桩和一定量宣传口号等物品，最大程度上确保施工安全。
表1 交通安全设施明细表
交通安全设施明细表
序号
设施名称
单位
数量
备注
1
前方施工减速慢行
块
6
标志牌
2
施工重地闲人免进
块
4
标志牌
3
前方1500米施工
块
2
标志牌
4
前方800米施工
块
2
标志牌
5
前方300米施工
块
2
标志牌
6
限速60公里
块
2
标志牌
7
限速40公里
块
2
标志牌
8
限速30公里
块
2
标志牌
9
解除限速30公里
块
2
标志牌
10
严禁超车
块
2
标志牌
11
左侧变窄
块
2
标志牌
12
右侧变窄
块
2
标志牌
13
向左改道
块
2
标志牌
14
向右改道
块
2
标志牌
15
工程概况牌
块
1
标志牌
16
安全生产牌
块
1
标志牌
17
文明施工牌
块
1
标志牌
18
安全风险辨识牌
块
1
标志牌
19
组织机构牌
块
1
标志牌
20
环境保护牌
块
1
标志牌
21
消防防卫牌
块
1
标志牌
22
导行牌
块
4

23
施工警示灯
个
4

24
分离桩
个
500

25
围挡板
㎡
600
200块
26
防撞墙
M³
9（C30）
钢筋1088kg
27
反光贴
张
200

28
标志标线
㎡
1000

29
防撞桶
个
10

30
爆闪灯
个
4

31
反光背心
件
40

32
宣传口号
条
30

6附件
交通事故应抢救援预案。
