综合项目施工测量专项方案.doc

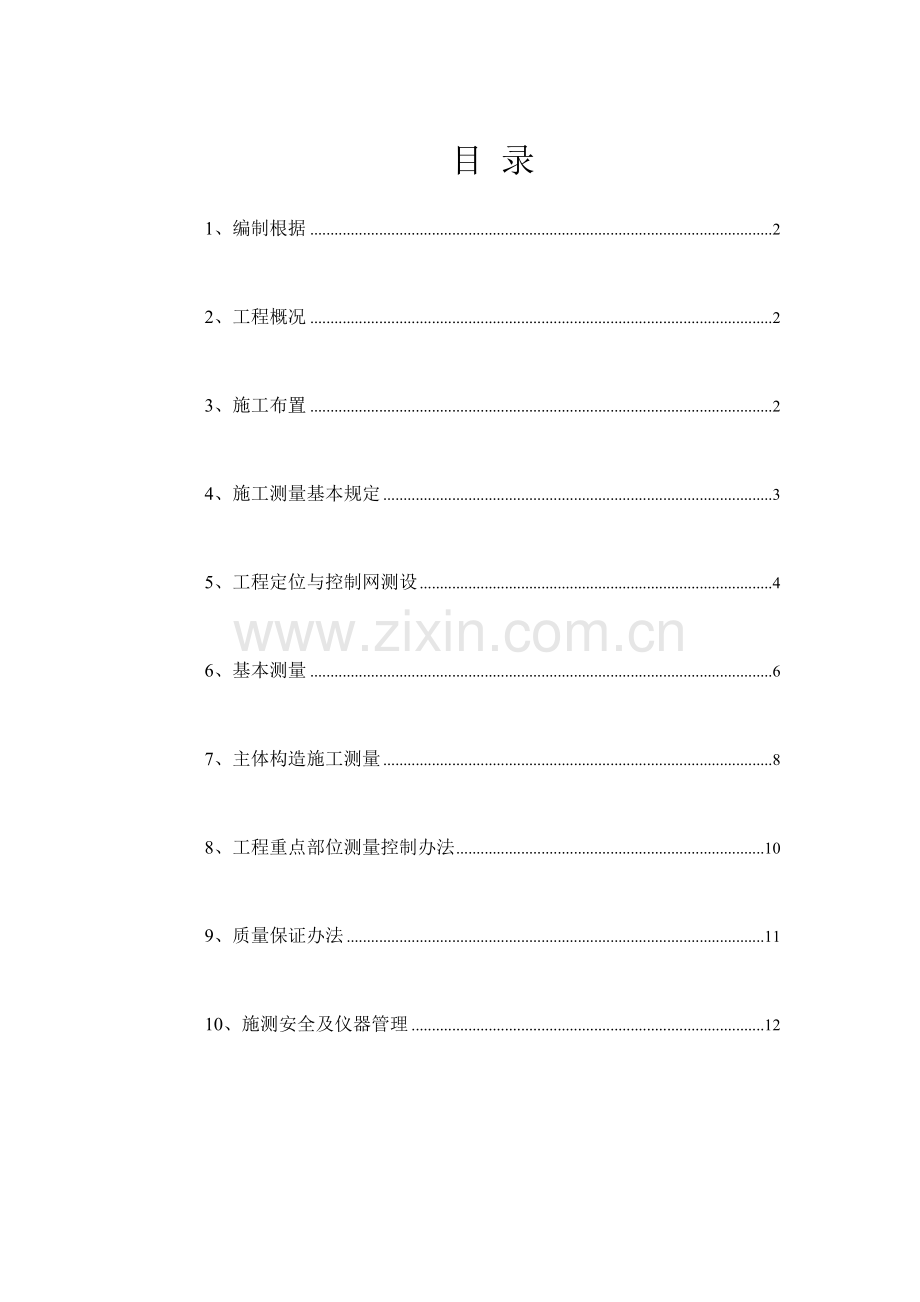

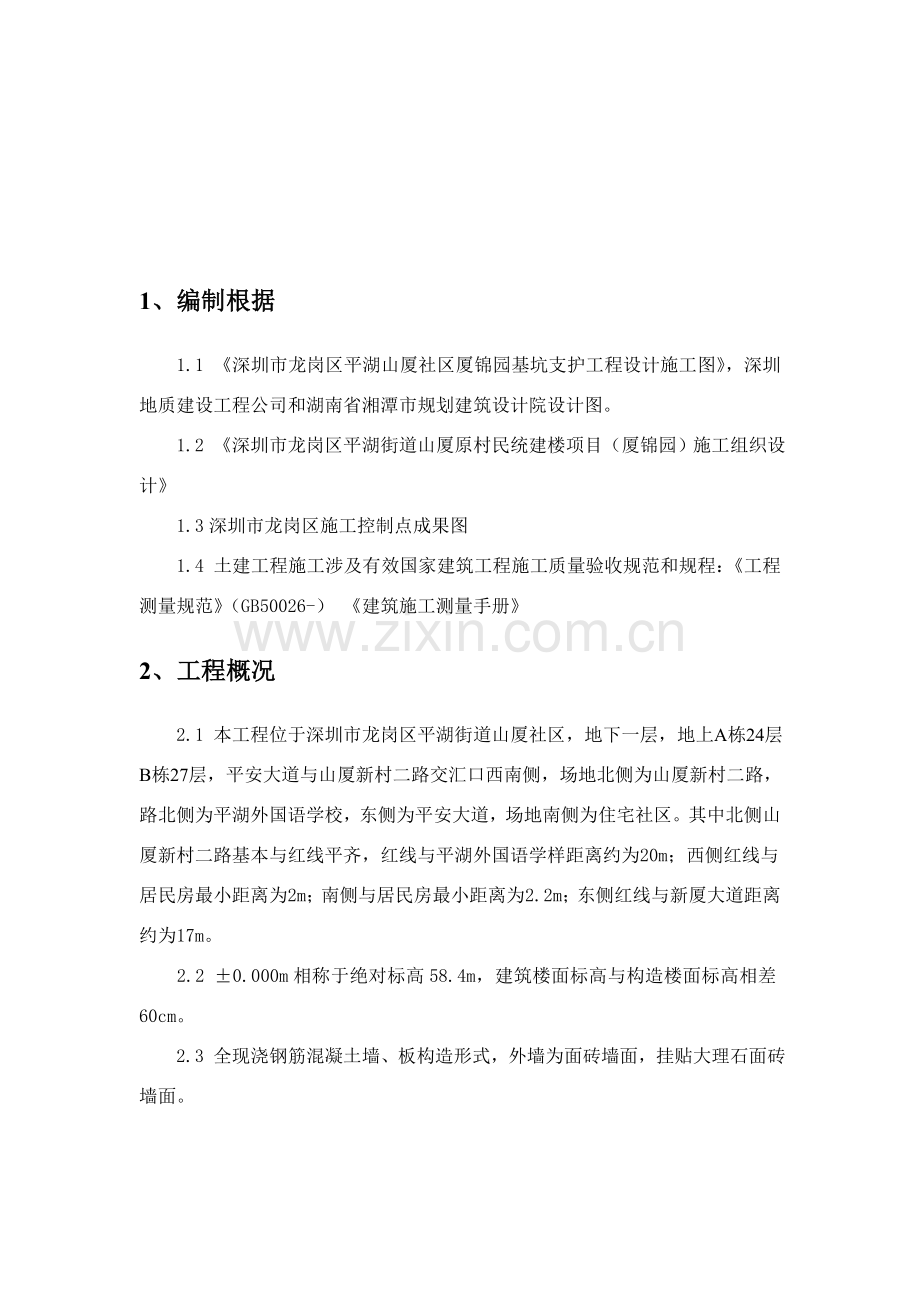

目 录1、编制根据22、工程概况23、施工布置24、施工测量基本规定35、工程定位与控制网测设46、基本测量67、主体构造施工测量88、工程重点部位测量控制办法109、质量保证办法1110、施测安全及仪器管理121、编制根据 1.1 深圳市龙岗区平湖山厦社区厦锦园基坑支护工程设计施工图，深圳地质建设工程公司和湖南省湘潭市规划建筑设计院设计图。1.2 深圳市龙岗区平湖街道山厦原村民统建楼项目（厦锦园）施工组织设计 1.3深圳市龙岗区施工控制点成果图1.4 土建工程施工涉及有效国家建筑工程施工质量验收规范和规程：工程测量规范（GB50026-） 建筑施工测量手册 2、工程概况 2.1 本工程位于深圳市龙岗区平湖街道山厦社区，地下一层，地上A栋24层B栋27层，平安大道与山厦新村二路交汇口西南侧，场地北侧为山厦新村二路，路北侧为平湖外国语学校，东侧为平安大道，场地南侧为住宅社区。其中北侧山厦新村二路基本与红线平齐，红线与平湖外国语学样距离约为20m；西侧红线与居民房最小距离为2m；南侧与居民房最小距离为2.2m；东侧红线与新厦大道距离约为17m。2.2 0.000m相称于绝对标高58.4m，建筑楼面标高与构造楼面标高相差60cm。 2.3 全现浇钢筋混凝土墙、板构造形式，外墙为面砖墙面，挂贴大理石面砖墙面。3、施工布置 3.1 施测程序准备工作 测量作业 自检 合格 报验合格进入下道工序 3.2 施工测量组织工作由项目技术部专业测量人员成立测量小组，依照依照深圳市国土局提供独立坐标系和黄海高程进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细图纸交底及方案交底，明确分工，所有施测工作进度及逐日安排，由组长依照项目总体进度筹划进行安排。4、施工测量基本规定 4.1 施测原则 4.1.1 严格执行测量规范；遵守先整体后局部工作程序，先拟定平面控制网，后以控制网为根据，进行各局部轴线定位放线。 4.1.2 必要严格审核测量原始数据精确性，坚持测量放线与计算工作同步校核工作办法。 4.1.3 定位工作执行自检、互检合格后再报检工作制度。 4.1.4 测量办法要简捷，仪器使用要纯熟，在满足工程需要前提下，力求做到省工省时省费用。 4.1.5 明确为工程服务，按图施工，质量第一宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责工作作风。 4.2 准备工作 4.2.1 全面理解设计意图，认真熟悉与审核图纸。 施测人员通过对总平面图和设计阐明学习，理解工程总体布局，工程特点，周边环境，建筑物位置及座标，另一方面理解现场测量坐标与建筑物关系，水准点位置和高程以及首层0.000绝对标高。在理解总图后认真学习建筑施工图,及时校对建筑物平面、立面、剖面尺寸、形状、构造，它是整个工程放线根据，在熟悉图纸时，着重掌握轴线尺寸、层高，对比基本，楼层平面，建筑、构造几者之间轴线尺寸，查看其有关之间轴线及标高与否吻合，有无矛盾存在。 4.2.2 测量仪器选用。 测量中所用仪器和钢尺等器具，依照关于规定，送具备广州市仪器校验资质检测厂家进行校验，检查合格后方可投入使用。现场测量仪器一览表 序号 器具名称 型 号 单位 数 量 1 全站仪 SET02N台 1 2 水准仪 DSZ2台 2 3 激光垂准仪DZJ 3-L1 台 1 4 激光接受靶 个 35 钢 尺 50m 把 2 6 钢 尺 30 m 把 2 7 盒 尺 5m 把 10 8 对讲机 个 6 9 墨 斗 只 104.3 测量基本规定测量记录必要原始真实、数字对的、内容完整、字体工整；测量精度要满足规定。依照现行测量规范和关于规程进行精度控制。 依照工程特点及工程测量规范，此工程设立精度级别为二级，测角中误差20秒，边长相对误差1/5000。 5、工程定位与控制网测设 5.1 工程定位依照深圳市国土局提供独立坐标系和黄海高程。按照所计算建筑物主轴线坐标点进行轴线定位。 5.2 平面控制网测设 5.2.1平面控制网布设原则。 5.2.1.1 平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度原则。5.2.1.2 平面控制网坐标系统与工程设计所采用坐标系统一致。布设呈矩形。 5.2.1.3 布设平面控制网一方面依照设计总平面图、现场施工平面布置图。 5.2.1.4 选点应在通视条件良好、安全、易保护地方。 5.2.1.5 桩位必要合理保护,需要时用钢管进行围护,并用红油漆作好标记。5.2.2 建筑平面控制网布设 5.2.2.1 根据平面布置与定位原则，共设立二横四纵六条主控轴，分别为F轴1.0米，A轴1.0米，2轴1.0米，7轴1.0米,12轴1.0米，16轴1.0米。 5.2.2.2 主控轴线定位时，均布置引线，横轴东侧以及纵轴北侧投测到围墙上，横轴西侧、纵轴南侧设立定位桩。墙上、地面引线均用红三角标出，清晰明了。施测完毕后报监理、建设单位确认后，加以妥善保护。按照工程测量规范规定，定位桩精度要符合下表规定：级别 测角中误差（”） 边长丈量相对中误差 一级 71/300005.2.2.3桩位必要用砼保护，砌砖维护，并用红油漆作好测量标记（详见下图：轴线、高程点控制桩埋设示意图）。5.2.2.4 控制线随构造逐级弹在外墙上，用以检查复核楼层放线。 5.3 高程控制网布设 5.3.1 高程控制网布设原则 5.3.1.1 为保证建筑物竖向施工精度规定，在场区内建立高程控制网， 以此作为保证施工竖向精度首要条件。 5.3.1.2 依照场区内规划局给定路边高程点J1=56.836米布设场区高 程控制网。 5.3.1.3 为保证建筑物竖向施工精度规定，依照规划局给定路边高程点J1=56.836米，在场区内建立高程控制网。先用水准仪进行复测检查，校测合格后，测设一条闭合水准路线，联测场区高程竖向控制点，即场区半永久性水准点J3=57.231米，以此作为保证竖向施工精度控制首要条件，该点也作为后来沉降观测基准点。5.3.2 高程控制网级别及技术规定 5.3.2.1 高程控制网精度，不低于三等水准精度。 5.3.2.2 半永久性水准点位处在永久建筑物以外，一律按测量规程规定半永久. 5.3.2.3 桩方式埋设，并妥善加以保护。 5.3.2.4 引测水准控制点，需经复测合格后方可使用。 5.3.2.5 高程控制网技术规定 高程控制网级别拟布设三等附合水准，水准测量技术规定如下表： 级别 高差全中误差（ mm/km） 路线长度（km）与已知点联测次数附合或环线次数平地闭合差（mm）三等 4 1.5来回各一次 来回各一次 8 L5.3.3 水准点埋设及观测技术规定 5.3.3.1 水准点埋设 水准点选用在土质坚硬，便于长期保存和使用以便地方。墙水准点应选设在稳定建筑物上，点位应位于便于寻找、保存和引测。 5.3.3.2 水准观测技术规定见下表：级别 水准仪型号 先后长度（M） 先后视距较差（m） 先后视距累积差（m） 视线离地面最低高度（m） 基辅分划读数差（mm） 基辅分划所测高差（mm）三级 DSZ2 75 2 5 0.3 2.0 3.0 6、基本测量6.1基本平面轴线投测办法6.1.1 将全站仪架设基坑边上轴线控制桩位上，经对中、整平后、后视同一方向桩 (轴线标志，将所需轴线投测到施工平面层上、在同一层上投测纵、横线各不得少于二条,以此作角度、距离校核。一经校核无误后，方可在该平面上放出其他相应设计轴线及细部线。在各楼层轴线投测过程中，上下层轴线竖向垂直偏移不得超过3mm。 6.1.2 在垫层上进行基本定位放线前，以建筑物平面控制线为准，校测轴线控制桩无误后，再用全站仪以正倒镜挑直法投测各主控线，投测容许误差 2 mm。 6.1.3 垫层上建筑物轮廓轴线投测闭合，经校测合格后，用墨线详细弹出各细部轴线，暗柱、暗梁、洞口必要在相应边角，用红油漆以三角形式标注清晰。 6.1.4 轴线容许偏差如下： L30m 容许偏差 士5mm 30L60m 容许偏差 士10mm 60L90m 容许偏差 士15mm 90L120 m容许偏差 士20mm 轴线对角线尺寸，容许误差为边长误差2 倍，外廓轴线夹角容许误差为1。 6.2 0.000如下某些标高控制 6.2.1 高程控制点联测在向基坑内引测标高时，一方面联测高程控制网点，以判断场区内水准点与否被碰动，经联测确认无误后，方可向基坑内引测所需标高。 6.2.2 0.000如下标高传递施工时用塔尺配合水准仪将标高传递到基坑内，以此标高为根据，进行槽底抄平。并作互相校核，校核后三点较差不得超过3mm，取平均值作为该平面施工中标高基准点，基准点应标在便于使用和保存位置，依照基坑状况，在基坑内将其引测至基槽外围砖胎模内侧壁，并标明绝对高程和相对标高，便于施工中使用。 墙、柱拆模后，应在墙柱立面抄测出建筑一米线。一米线相对于每层设计标高而定。6.2.3 标高校测与精度规定，每次引测标高需要作自身闭合外，对于同一层分几次引测标高，应当联测校核，测量偏差不应超过3mm。 6.2.4 土方开挖测量办法 6.2.4.1 基坑开挖由1轴向17轴推动，高程分两次传递，在距槽底设计 标高1.5米边坡上钉钢筋头，架设水准仪，随时校核槽底标高。 6.2.4.2 开挖到槽底标高30cm处，在基坑边F轴1.0米控制线处架设全站仪，向基坑投测主控线，在木桩上钉铁钉，拟定控制点，并用小白线拉通。然后，在基坑边2轴1.0米控制线处架设全站仪，以同样办法拟定主控线。当纵横主控线投测交叉后，检查距槽边尺寸，拟定槽宽，修整槽边。随挖土进度依次放出各主控线，并放出细部集水坑、消防水池等开挖边线。7、主体构造施工测量 7.1 平面控制网测设 7.1.1 -5.4米至0.000墙体混凝土浇筑完毕后，依照场地平面控制网，校测建筑物轴线控制桩后，使用全站仪将轴控线引弹到构造外立面上。 一层墙拆模后，再引弹至墙顶。并弹出外墙大角10cm控制线。 7.1.2 楼层上部构造轴线垂直控制，采用内控点传递法。依照流水段划分，第一施工段内设立4个内控点，构成自成体系矩形控制方格，别的3段各设立2个内控点（纵横主控轴交叉点）。 7.1.3 浇筑一层顶板混凝土过程中，按照控制点预埋1001003mm铁板。二层楼面放线，根据外墙及东、北侧围墙上可以通视主轴控制线进行施测，铁板上用钢针划出纵、横轴交叉线，并将交叉点处钻出2mm小孔作为标志。 7.1.4 上部楼层构造相似部位留200200 放线 洞口以便进行竖向轴线投测。 预留洞不得偏位，且不能被掩盖，保证上下通视。 7.1.5 二层以上楼面轴网必要认真校核，经复核验收方可向上投测。 7.1.6 二层以上楼面基点铁件上不得堆放料具，顶板排架避开铁件，保证可以架设仪器。 7.1.7平面控制网依照构造平面拟定，尽量避开墙体，保证通视。 7.1.8 平面控制网布设原则：先定主控轴，再进行轴网加密。控制轴线满足下列条件：建筑物外轮廓线、施工段分界轴线、楼梯间电梯间两侧轴线。7.2 激光垂准仪选型 7.2.1 选用南京光学仪器厂生产DZJ 3-L1激光垂准仪。 技术指标如下：竖向扫描精度 20角秒 竖向激光束射出距离：白天 50米 、夜间200米。 要保证全站仪竖向扫描精度，激光器射出光束与仪器视准轴同轴，激光束光斑与须望远镜同心，激光束出射至工作面距离与望远镜调焦系统同焦 ( 光斑最小 ) ，简称“三同”。7.3 基准线竖向投测办法及技术规定 7.3.1 基本规定 7.3.1.1 竖向投测精度取决于测量人员技术素质和设备技术状态。从这两方面着手控制投测精度。 7.3.1.2 测量人员经技术培训，持证上岗。 7.3.1.3 测量人员施测前认真理解方案。 7.3.1.4 仪器需有检定合格证。 7.3.2 竖向投测程序 7.3.2.1 将激光垂准仪架设在二层或以上楼面基准点，调平后，接通电源射出激光束。 7.3.2.2 通过调焦，使激光束打在作业层激光靶上激光点最小，最清晰。 7.3.2.3 通过顺时针转动望远镜 360度，检查激光束误差轨迹。如轨迹在容许限差内，则轨迹圆心为所投轴线点。 7.3.2.4 通过移动激光靶，使激光靶圆心与轨迹圆心同心，后固定激光靶。 在进行控制点传递时，用对讲机通信联系。 7.3.2.5 轴线点投测到楼层后，用全站仪进行放线。 7.3.2.6 施工层放线时，应先在构造平面上校核投测轴线，闭合后再细部放线。室内应把建筑物轮廓轴线和电梯井轴线投测作为核心部位 .为了有效控制各层轴线误差在容许范畴内，并达到在装修阶段仍能以构造控制线为根据测定，规定在施工层放线中弹放下列控制线，所有细部轴线,墙体边线、门窗洞口边线。 7.3.3 测量精度规定 7.3.3.1 距离测量精度 ： 1/5000 ； 7.3.3.2 测角容许偏差 ： 20 ； 7.3.4 垂直度控制。 构造施工中每层施工完毕，应检测外墙偏差并记录，并每层检查门窗洞口净空尺寸偏差，同一外立面同层窗洞口高低偏差及各层同一部位窗洞口水平位移，弹外墙窗口边线竖直通线。 7.3.5 竖向测量容许误差 层 间 ： 2 .5mm ； 全 高 ： 3H/10000 ，且不应不不大于 10 mm ；7.4 标高竖向传递 7.4.1 标高传递法 根据现场内两个永久标高控制点，每段在外墙设立 3个标高控制点，一层控制点相对标高为+1.0米，以上各层均以此标高线直接用50米钢尺向上传递，每层误差不大于3mm时，以其平均点向室内引测+1.0m 水平控制线，抄平时，尽量将水准仪安顿在测设范畴内中心位置，并进行精密安平。 7.4.2 标高传递技术规定 7.4.2.1 标高引至楼层后，进行闭合复测。 7.4.2.2 钢尺需有检定合格证。 7.4.2.3 钢尺读数进行温差修正。 7.4.3 标高容许误差 层 高 ： 2 mm ； 全 高 ： 3H/10000，且不应不不大于 10 mm ； 7.4.4 标高传递注意事项 7.4.4.1 标高基准点拟定非常重要，标高传递前，必要进行复核。 7.4.4.2 标高基准点需要妥善保护。8、工程重点部位测量控制办法8.1 建筑物大角铅直度控制 首层墙体施工完毕后，分别在距大角两侧 30cm处外墙上，各弹出一条竖直线，并涂上两个红色三角标记，作为上层墙支模板控制线。上层墙体支模板时，以此 30cm 线校准模板边沿位置，以保证墙角与下一层墙角在同一铅直线上。以此层层传递 ，从而保证建筑物大角垂直度。8.2 墙、柱施工精度测量控制办法 为了保证剪力墙、隔墙和柱子位置对的以及后续装饰施工及时插入，放线时一方面依照轴线放测出墙、柱位置，弹出墙柱边线，然后放测出墙柱 30cm 控制线，并和轴线同样标记红三角，房间内每条轴线红三角个数不少于两个。在该层墙、柱施工完后要及时将控制线投测到墙、柱面上，以便用于检查钢筋和墙体偏差状况,以及满足装饰施工测量需要。 8.3 门、窗洞口测量控制办法构造施工中，每层墙体完毕后，用全站仪投测出洞口竖向中心线及洞口，两边线横向控制线用钢尺传递，并弹在墙体上。室内门窗洞口竖直控制线由轴线关系弹出，门窗洞口水平控制依照标高控制线由钢尺传递弹出。以此检查门、窗洞口施工精度。8.4 电梯井施工测量控制办法在构造施工中，在电梯井底以控制轴线为准弹测出井筒 300cm 控制线和电梯井中心线，并用红三角标记。在后续施工中，每层都要依照控制轴线放出电梯井中心线，并投测到侧面上用红三角标记。9、质量保证办法 9.1 测量作业各项技术按建筑工程施工测量规程进行。 9.2 测量人员所有取证上岗。 9.3 进场测量仪器设备，必要检定合格且在有效期内，标记保存完好。 9.4 施工图、测量桩点，必要通过校算校测合格才干作为测量根据。 9.5 所有测量作业完后，测量作业人员必要进行自检，自检合格后，上质量总监和责任工程师核验，最后向监理报验。 9.6 自检时，对作业成果进行全数检查。 9.7 核验时，要重点检查轴线间距、纵横轴线交角以及工程重点部位，保证几何关系对的。 9.8 滞后施工单位测量成果应与超前施工单位测量成果进行联测，并对联测成果进行记录。 9.9 加强现场内测量桩点保护，所有桩点均明确标记，防止用错和破坏。10、施测安全及仪器管理 10.1 施测人员进入施工现场必要戴好安全帽。 10.2 在基坑边投放基本轴线时，保证架设全站仪稳定性。 10.3 二层楼面架设激光垂准仪时，要有人监视不得有东西从轴线洞中掉落打碎仪器。 10.4 操作人员不得从轴线洞口上仰望，以免掉物伤人。 10.5 轴线投测完毕，须将洞上防护盖板复位。 10.6 操作仪器时，同一垂直面上其她工作要注意尽量避开。 10.7 施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。仪器架设好，须有专人看护，不得只顾弹线或其她事情，忘掉仪器不论。 10.8 施测过程中，要注意旁边模板或钢管堆，以免仪器碰撞或倾倒 10.9 所用线坠不能置于不稳定处，以防受碰被晃掉落伤人。 10.10 仪器使用完毕后需及时入箱上锁，由专人负责保管，存储在通风干燥室内。 10.11 测量人员持证上岗，严格遵守仪器测量操作规程作业。 10.12 使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起。 10.13 钢尺使用后表面有污垢及时擦净，长期贮存时尺带涂防锈漆。
