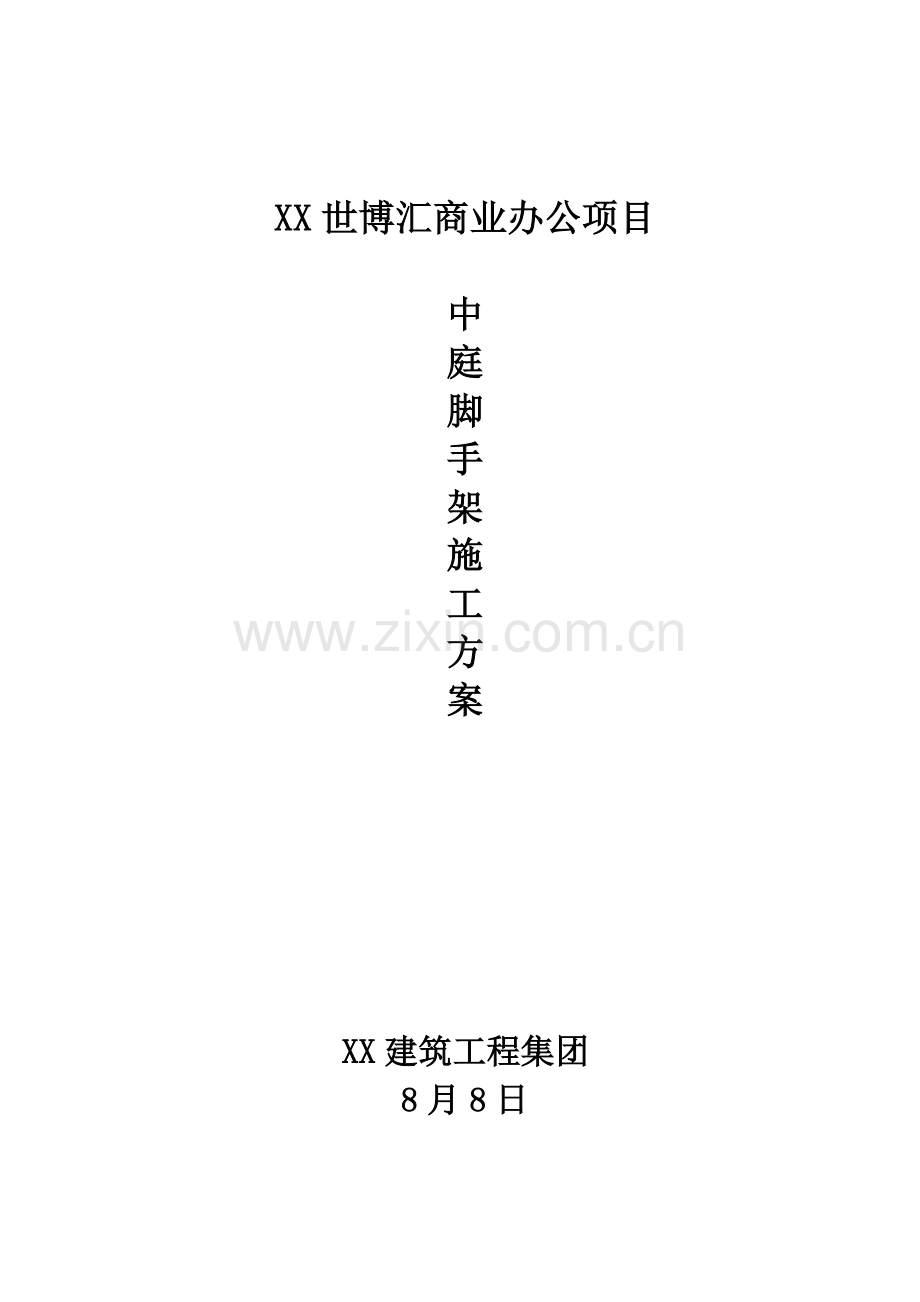

XX世博汇商业办公项目

中
庭
脚
手
架
施
工
方
案

XX建筑工程集团
8月8日

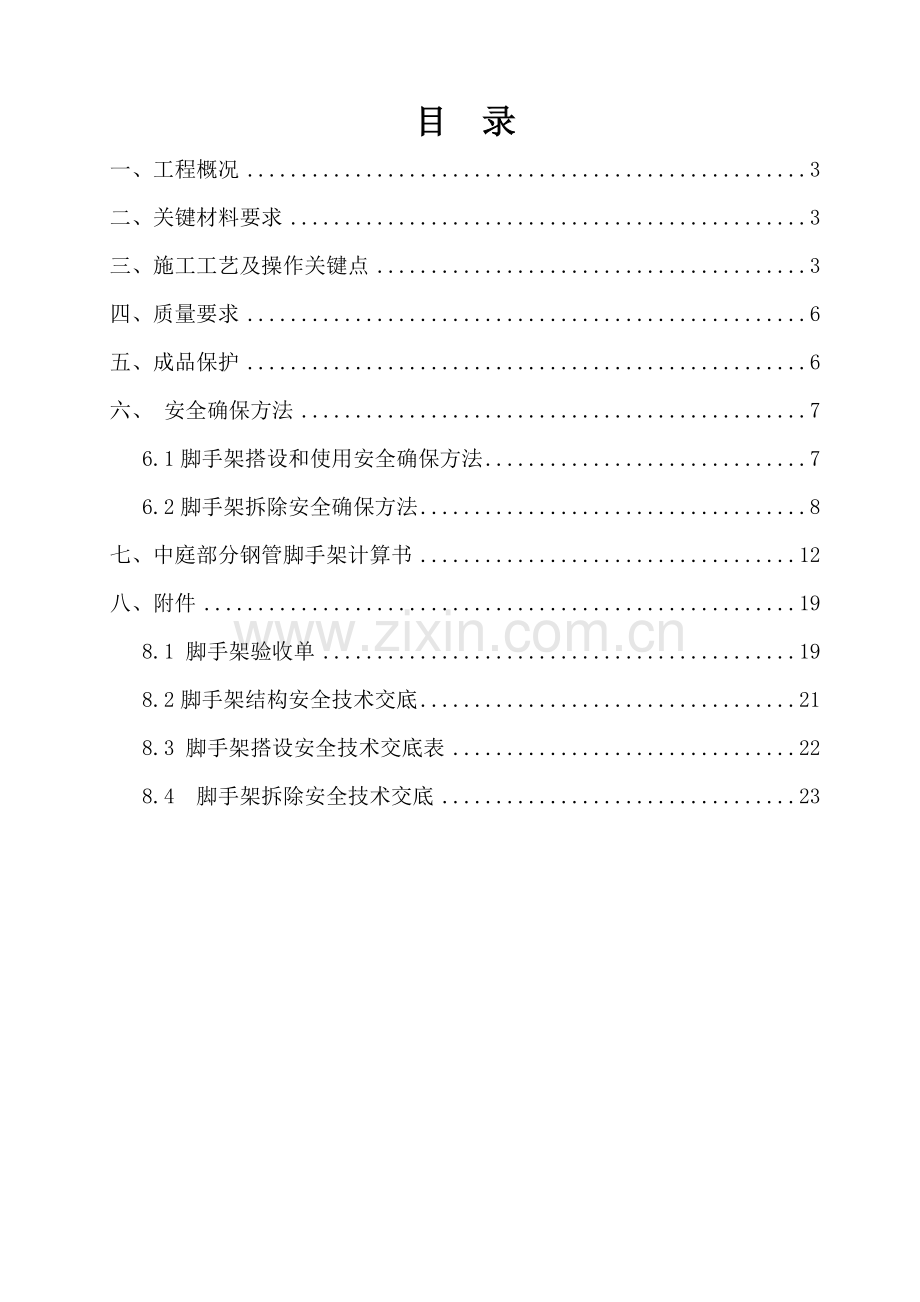

目 录
一、工程概况 3
二、关键材料要求 3
三、施工工艺及操作关键点 3
四、质量要求 6
五、成品保护 6
六、 安全确保方法 7
6.1脚手架搭设和使用安全确保方法 7
6.2脚手架拆除安全确保方法 8
七、中庭部分钢管脚手架计算书 12
八、附件 19
8.1 脚手架验收单 19
8.2脚手架结构安全技术交底 21
8.3 脚手架搭设安全技术交底表 22
8.4 脚手架拆除安全技术交底 23

一、工程概况
上海浦江项目商场建筑面积约为12.8万平米，内部共有4个大小不等中庭部分（2个大中庭，大中庭尺寸为25.5m*25.5m，2个小中庭，小中庭尺寸为25.5m*17m）。中庭脚手架搭设从一层地面开始搭设到中庭顶部，脚手架搭设高度为21.75米。中庭脚手架搭设采取满堂脚手架搭设。
二、关键材料要求
1、 钢管符合GB/700标准，表面应光滑，不得有折叠、裂缝、搭焊等缺点存在，不得有超出壁厚许可偏差值划道、刮伤、焊缝错位、烧伤结疤等缺点存在，钢管表面锈蚀深度<0.50mm，钢管弯曲<12mm。脚手架钢管严禁用电焊或氧焊切割，严禁打孔。
2、 扣件质量应符合《钢管脚手架扣件》（JGJ22-85）均要求对反复使用扣件应立即检验，有裂缝、变形扣件严禁使用。滑丝螺栓必需更换，垫圈必需齐全，表面应涂油漆防腐，扣件螺栓拧紧，扭力矩达65N.M时，铸铁扣件不得发生破坏。
三、施工工艺及操作关键点
1、搭设施工步骤：
平整扎实场地→安放垫板→竖立杆并同时安扫地杆→搭设水平杆→搭设剪力撑→连接横杆→铺竹排→验收
2、操作关键点：
（1） 满堂脚手架关键搭设参数：立杆间距1200，步距1800，脚手架离梁边距离为700mm。
（2） 脚手架搭设到工作面外1m处，脚手架顶面依据施工高度搭设至大厅面顶下1.0m。
（3） 脚手架顶面水平钢管间距小于300mm，竖向钢管不得冒头，周围有围栏。
（4） 搭设场地应平整、扎实，立杆下口安放垫板。
（5） 脚手架连墙件在遇柱或预制板时连墙件加长，跟柱墙硬拉接。拉锚采取在结平层上预埋短钢管或粗钢筋头用钢管连接内立杆。
（6） 因楼层较高，有5.5米，所以连墙件拉锚采取三步两跨。
（7） 主接头必需采取对接扣件连接，底部立杆必需采取不一样长度钢管，立杆连接交错部署，相邻立杆连接不应在同一高度，其错开距离不得小于500mm，并不得在同一步内。
（8） 搭设水平杆按步距要求水平设置，接头管应采取对接接头扣件连接。内外两根纵向水平杆接头不应在同时跨内，上下两个相邻接头应错开一跨，其错开水平距离不应小于500mm，各接头中心距立杆轴距离应小于跨距1/3。纵向水平杆和立杆相交处必需用直角扣件和立杆固定。
（9） 立杆由底到顶贯通。脚手由底到顶内外立杆离墙距离必需一致，不一致时必需采取方法校正到位。
（10）搭设剪力撑应符合下列要求：
a、 满堂脚手架外侧应在整个长度和高度方向连续设置剪力撑，中间每隔四跨设置一道竖向剪刀撑，水平剪刀撑每隔三步设置一道。
b、 每副剪力撑跨越立杆根数不应超出5根，间距≤6米，和纵向水平杆呈45-60度角。
c、 剪力撑应设置在脚手架立杆外侧，接头采取搭接，其搭接长度不应小于1米，大于2个旋转扣件固定，固定间距不应小于1000mm，并用旋转扣件固定在立杆或横向水平杆伸出端上，其交点距中心主交点距离应大于150mm。
（11）铺竹笆，在脚手架上隔层满铺，竹笆在最上面操作层上满铺，每片竹笆必需四面固定，不得滑动，竹笆间不得有空隙。
（12）验收，脚手搭设完成必需经验收后才能使用。
3、安全网设置
(1)使用安全网时，必需有产品质量检验合格证。
(2)安全网设置时，水平安全网必需将网上线绳和脚手架绑扎牢靠可靠。
(3)安全网在底层设置一道，另外一道设置在作业层。
(4)水平安全网上落物立即清理，严禁在水平网上堆积杂物。
(5)对于马道位置，在斜马道两侧护身栏杆内侧满挂安全网，并和护身栏杆绑扎牢靠。
4、脚手架拆除施工步骤：
（1） 依据拆除现场情况，设置警戒围栏，并有专员看管。
（2） 清除脚手架上留存杂物。
（3） 拆除架子工作地域 ，严禁非操作人员进入。
（4） 拆架前应有现场施工责任人同意手续，拆架时，必需有专员指挥，做到上下呼应，动作协调。
（5） 脚手架拆除应符合下列要求：
a、 拆除次序应是后搭设部位先拆，严禁采取推倒或拉倒拆除方法。
b、 拆除脚手架宜一层一清，分段拆除时高差不应大于2步。
（6） 拆除脚手架不宜中途换人，如必需换时，应将拆除情况交接清楚。
（7） 拆除脚手架部件应立即传至地面，严禁从空中抛掷。
四、质量要求
1、脚手架基础无滑动、悬空、下陷，传力可靠。
2、立杆垂直度许可偏差：H/300mm，±10cm。
3、间距：步距偏差±20mm，柱距偏差±50mm，排距偏差±20mm。
4、纵向水平杆高差：±20mm（杆两端），同跨同一截面内高差：±10mm。
5、扣件螺栓拧紧矩：40-60N.M。
五、成品保护
1、 经验收后脚手架严禁拆除任何构件，必需拆除时，应经工程责任人同意，并采取对应补强方法，做到先支先补后拆。
2、 使用中严格控制施工荷载，严禁超载。
3、 脚手架上严禁任意悬挂垂直运输设备。
4、 使用中应经检验各节点处杆件是否符合设计要求，扣件螺栓是否松动，清理脚手架上垃圾、杂物。
5、 遇恶劣天气及停工等情况重新使用脚手时须经验收方能使用。
六、 安全确保方法
6.1脚手架搭设和使用安全确保方法
（1） 脚手架搭设人员必需是经过特种作业人员技术考评合格专业架子工，上岗人员经过入场教育，取得合格证，并持有上岗操作证，并在使用期内。
（2） 搭设脚手架人员必需戴安全帽、安全带、穿防滑鞋。
（3） 搭设脚手架用垫板等材料必需铺平垫稳，不得悬空。
（4） 六级及六级以上大风和雾、雨天应停止脚手架作业，雨后上架操作前应清除掉积水。
（5）脚手架搭设过程中扣件应经过人货电梯运输到各楼层，钢管随架子搭设逐层传输。扣件传输过程中不得抛扔，预防坠物伤人。
（6）因中庭上部玻璃安装施工正在进行，为避免交叉作业，脚手架应和天窗安装施工区域错开分区进行搭设。脚手架搭设区域四面应设置警戒线，无关人员不得进入。
（7）在操作层四面应搭设1.2m高护身栏杆，并用密目安全网维护严密。
（8） 脚手架使用阶段严禁随意拆除脚手架上多种杆件，当因施工需要拆除，必需经过技术部门和安质部门同意并出具对应临时加固方法。
（9） 在脚手架上进行电气焊作业时应设专用接火花槽子，预防火花落下着火，电气焊作业时要有专门看火人。
（10） 脚手架上严禁码放多种料具，不得随意拆除安全网，脚手板不得随意撤走和锯断；
（11） 脚手架水平安全上杂物要有专员随时清扫，不得堆积。
（12） 人员上下作业面必需走室内结构楼梯和脚手架专用通道，不得攀爬脚手架，预防摔伤。
（13） 脚手架上不得堆放任何物料。
6.2脚手架拆除安全确保方法
（1） 拆除外架子时，地面上应设围栏和警示标志，并在各出入口设专员看管，严禁一切非操作人员入内。
（2） 拆除前应全方面检验脚手架扣件连接、剪刀撑是否符合要求，对已松动扣件、杆件应加固好后再上架子，而且清除地面上障碍物。
(3) 拆除前应对操作人员进行书面和口头安全技术交底。
(4) 拆除次序应从上往下进行，先搭后拆，严禁上下同时作业。
(5) 全部连墙杆应随脚手架逐层拆除，事先应确定好架子上再无任何施工作业和施工荷载时方可拆除，分段拆除高差不应大于2步。
(6) 各构配件必需立即分段集中运至地面，严禁从上往下抛扔。
(7) 操作人员应佩带安全带，安全带应高挂低用，挂安全带之前应看好杆件是否牢靠，并和同伴通好气，预防将安全带挂在已松动杆件上而出现伤亡事故。
(8)中途休息时，应将已经松动杆件拆除掉以后再休息，预防重新上架子时因踩空坠落。
(9)严禁酒后作业，在操作过程中不得嬉闹、追逐打闹，严禁打架斗殴，施工现场严禁吸烟。
6.3监测监控方法
日常监测方法
1、项目部、班组日常进行安全检验，全部安全检验统计必需形成书面材料。
2、日常检验、巡查关键部位以下:
（1）杆件设置和连接、扫地杆、支撑、剪刀撑等构件是否符合要求。
（2）地基是否有积水，底座是否松动，立杆是否符合要求。
（3）连接扣件是否松动。
（4）架体沉降、垂直度偏差是否符合规范要求。
（5）施工过程中是否有超载现象。
（6）安全防护方法是否符合规范要求。
（7）脚手架体和脚手架杆件是否有变形现象。
(8）脚手架卸荷钢丝绳受力状态，有没有松动现象。
3、脚手架在承受六级大风或大暴雨后必需进行全方面检验。
4、监测项目包含:支架沉降、位移和变形。要求支架不沉降；架体位移变形警戒值±80mm。为便于监测，各中庭架体监测点尽可能靠近中庭周围设置，监测点平面部署图见附图2、3、4。
5、监测频率:在脚手架搭设期间，监测频率5 天/次，在脚手架使用期，监测频率 15 天/次。
6、监测方法和工具:立杆垂直度监测用经纬仪或吊线和卷尺， 立杆间距用钢板尺，纵向水平杆高差用水平仪或水平尺，主节点处各扣件中心点相互距离用钢板尺，同时立杆上两个相隔对接扣件高差用钢卷尺，立杆上对接扣件至主节点距离用钢卷尺，纵向水平杆上对接扣件至主节点距离用钢卷尺，扣件螺栓拧紧扭力矩用扭力扳手，剪刀撑斜杆和地面倾角用角尺，脚手板外伸长度检测用卷尺，钢管两端面切斜偏差用塞尺.拐角吃，钢管外表面锈蚀程度用游标卡尺，钢管弯曲用钢板尺。
6.4 安全应急预案
事故应抢救援组织机构及其组成单位、组成人员、职责分工：
1）、外部紧抢救援组织，如120、119等
2）、施工现场应抢救援组织：

3）、事故汇报程序：
施工单位发生生产安全事故，应该根据国家相关伤亡事故汇报和调查处理要求，立即、如实向负责安全生产监督管理部门、建设行政主管部门或其它相关部门汇报；特种设备发生事故，还应该同时向特种设备安全监督管理部门汇报。
4）、接到事故后应该采取行动和方法：
1、发生生产安全事故后，施工单位应该立即采取方法预防事故扩大，保护事故现场，需要移动现场物品时，应该作出标识和书面统计。
2、施工单位应该立即上报事故情况。
3、施工单位现场应该立即组织专业救护人员进行紧抢救护，并立即通知救援组织进行救护支援。
5）、事故应抢救援（包含事故伤员救治）资料信息，包含队伍、装备、物资、教授等相关信息情况。

七、中庭部分钢管脚手架计算书
1、本计算依据《建筑施工扣件式钢管脚手架安全技术规范》；
2、施工中不许可超出设计荷载，按3.0KN/m2计算。计算按两步同时作业考虑。
3、小横杆、大横杆和立杆是传输垂直荷载关键构件。而剪力撑、斜撑和连墙件关键确保脚手架整体刚度和稳定性。而且加强抵御垂直和水平作用能力。而连墙件则承受全部风荷载。扣件则是架子组成整体联结件和传力件。
4、采取本方案取搭设高度21.75m进行验算；
5、采取Φ48×3.0mm双排钢管脚手架搭设，立杆横距b=1.2m，主杆纵距l=1.2m，内立杆距墙0.70m。脚手架步距h=1.8m，脚手架和建筑物主体结构连接点位置，其竖向间距H1=3h=3×1.8=5.4m，水平间距L1=2L=2×1.5=3m。依据要求，均布荷载Qk=3.0KN/㎡。
计算书以下:
钢管脚手架计算参考《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-）。
计算脚手架为双排脚手架，搭设高度为21.75米，立杆采取单立管。
搭设尺寸为：立杆纵距1.20米，立杆横距1.20米，立杆步距1.80米。
采取钢管类型为Φ48×3.0，连墙件采取3步2跨，竖向间距5.4米，水平间距3米。
施工均布荷载为3.0kN/m2，同时施工1层。
一、大横杆计算:
大横杆根据三跨连续梁进行强度和挠度计算，大横杆在小横杆上面。
根据大横杆上面脚手板和活荷载作为均布荷载计算大横杆最大弯矩和变形。
1.均布荷载值计算
大横杆自重标准值 P1=0.038kN/m
脚手板荷载标准值 P2=0.350×1.000/3=0.117kN/m
活荷载标准值 Q=3.000×1.000/3=1.0kN/m
静荷载计算值 q1=1.2×0.038+1.2×0.117=0.186kN/m
活荷载计算值 q2=1.4×1=1.4kN/m

大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)

大横杆计算荷载组合简图(支座最大弯矩)
2.强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下弯矩
跨中最大弯矩计算公式以下:

跨中最大弯矩为
M1=(0.08×0.186+0.10×1.4)×1.=0.348kN.m
支座最大弯矩计算公式以下:

支座最大弯矩为
M2=-(0.10×0.186+0.117×1.4)×1.=-0.410kN.m
选择支座弯矩和跨中弯矩最大值进行强度验算：
=0.410×106/5080.0=80.71N/mm2
大横杆计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为三跨连续梁均布荷载作用下挠度
计算公式以下:

静荷载标准值q1=0.038+0.117=0.155kN/m
活荷载标准值q2=1.0kN/m
三跨连续梁均布荷载作用下最大挠度
V=(0.677×0.155+0.990×1.0)×1200.04/(100×2.06×105×121900.0)=2.207mm
大横杆最大挠度小于1500.0/150和10mm,满足要求!
二、小横杆计算:
小横杆根据简支梁进行强度和挠度计算，大横杆在小横杆上面。
用大横杆支座最大反力计算值，在最不利荷载部署下计算小横杆最大弯矩和变形。
1.荷载值计算
大横杆自重标准值 P1=0.038×1.200=0.047kN
脚手板荷载标准值 P2=0.350×1.000×1.200/3=0.175kN
活荷载标准值 Q=3.000×1.000×1.200/3=1.500kN
荷载计算值 P=1.2×0.058+1.2×0.175+1.4×1.000=1.679kN

小横杆计算简图
2.强度计算
最大弯矩考虑为小横杆自重均布荷载和荷载计算值最不利分配弯矩和
均布荷载最大弯矩计算公式以下:

集中荷载最大弯矩计算公式以下:

M=(1.2×0.038)×1.0002/8+1.679×1.000/3=0.565kN.m
=0.565×106/5080.0=111.312N/mm2
小横杆计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为小横杆自重均布荷载和荷载计算值最不利分配挠度和
均布荷载最大挠度计算公式以下:

集中荷载最大挠度计算公式以下:

小横杆自重均布荷载引发最大挠度
V1=5.0×0.038×1000.004/(384×2.060×105×121900.000)=0.02mm
集中荷载标准值P=0.058+0.175+1.000=1.233kN
集中荷载标准值最不利分配引发最大挠度
V2=1232.600×1000.0×(3×1000.02-4×1000.02/9)/(72×2.06×105×121900.0)=1.742mm
最大挠度和
V=V1+V2=1.762mm
小横杆最大挠度小于1000.0/150和10mm,满足要求!
三、扣件抗滑力计算:
纵向或横向水平杆和立杆连接时，扣件抗滑承载力根据下式计算(规范5.2.5):
R ≤ Rc
其中 Rc ── 扣件抗滑承载力设计值,取8.0kN；
R ── 纵向或横向水平杆传给立杆竖向作用力设计值；
1.荷载值计算
横杆自重标准值 P1=0.038×1.000=0.038kN
脚手板荷载标准值 P2=0.350×1.000×1.200/2=0.262kN
活荷载标准值 Q=3.000×1.000×1.200/2=2.25kN
荷载计算值 R=1.2×0.038+1.2×0.262+1.4×2.250=3.51kN
单扣件抗滑承载力设计计算满足要求!
当直角扣件拧紧力矩达40--65N.m时,试验表明:单扣件在12kN荷载下会滑动,其抗滑承载力可取8.0kN；
四、脚手架荷载标准值:
作用于脚手架荷载包含静荷载、活荷载和风荷载。
静荷载标准值包含以下内容：
(1)每米立杆承受结构自重标准值(kN/m)；本计算书为0.1611
NG1 = 0.161×36.65=5.90kN
(2)脚手板自重标准值(kN/m2)；本计算书采取竹笆脚手板，标准值为0.15
NG2 = 0.15×10×1.200×(1.000+0.300)/2=1.46kN
(3)栏杆和挡脚手板自重标准值(kN/m)；取标准值为0.05
NG3 = 0.05×1.200×17/2=0.64kN
(4)吊挂安全设施荷载，包含安全网(kN/m2)；取0.005
NG4 = 0.005×1.200×36.65=0.275kN
经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 =8.275kN。
活荷载为施工荷载标准值产生轴向力总和，内、外立杆按一纵距内施工荷载总和1/2取值。
经计算得到，活荷载标准值 NQ = 3.000×2×1.200×1.000/2=4.5kN
不考虑风荷载时,立杆轴向压力设计值计算公式
N = 1.2NG + 1.4NQ=1.2*8.275+1.4*4.5=16.23
五、立杆稳定性计算:
不考虑风荷载时,立杆稳定性计算公式

其中 N ── 立杆轴心压力设计值，N=15.288kN；
── 轴心受压立杆稳定系数,由长细比 l0/i 结果查表得到0.185；
　　 i ── 计算立杆截面回转半径，i=1.58cm；
　　 l0 ── 计算长度 (m),由公式 l0 = kuh 确定，l0=3.12m；
　　 k ── 计算长度附加系数，取1.155；
　　 u ── 计算长度系数，查规范表连墙件两步三跨，u=1.50；
　　 A ── 立杆净截面面积，A=4.89cm2；
　　 W ── 立杆净截面模量(抵御矩),W=5.08cm3；
　　 ── 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 185.04
　　[f] ── 钢管立杆抗压强度设计值，[f] = 205.00N/mm2；
不考虑风荷载时，立杆稳定性计算 < [f],满足要求!
六、连墙件计算:
连墙件轴向力计算值应根据下式计算：
Nl = Nlw + No
其中 Nlw ── 风荷载产生连墙件轴向力设计值(kN)，应根据下式计算：
Nlw = 1.4 × wk × Aw
wk ── 风荷载基础风压值，wk = 0.253kN/m2；
Aw ── 每个连墙件覆盖面积内脚手架外侧迎风面积，Aw = 5.40×3= 16.200m2；
No ── 连墙件约束脚手架平面外变形所产生轴向力(kN)；No = 5.000
经计算得到 Nlw = 5.73kN，连墙件轴向力计算值 Nl = 10.73kN
连墙件轴向力设计值 Nf = A[f]
其中 ── 轴心受压立杆稳定系数,由长细比 l/i=30.00/1.58结果查表得到=0.95；
A = 4.89cm2；[f] = 205.00N/mm2。
经过计算得到 Nf = 95.35kN
Nf>Nl，连墙件设计计算满足要求!
连墙件采取扣件和墙体连接。
经过计算得到 Nl =10.73kN大于扣件抗滑力8.0kN，需增加扣件!
七、立杆地基承载力计算:
立杆基础底面平均压力应满足下式要求
p ≤ fg
其中 p ── 立杆基础底面平均压力 (N/mm2)，p = N/A；p =98.72
N ── 上部结构传至基础顶面轴向力设计值 (kN)；N = 15.795
A ── 基础底面面积 (m2)；A = 0.16
fg ── 地基承载力设计值 (N/mm2)；fg = 170.00
地基承载力设计值应按下式计算
fg = kc × fgk
其中 kc ── 脚手架地基承载力调整系数；kc = 1.00
fgk ── 地基承载力标准值；fgk = 170.00
地基承载力计算满足要求!
八、附件
8.1 脚手架验收单
工程项目现场脚手架验收单
工程名称： 单位名称： 安 6-2
序号
验收项目
搭设要求
检点统计
结果
1
立杆基础
坚实平整、有排水方法，毛竹脚手埋地或设扫地杆

2
架体和建筑物拉结
拉结点间距、水平垂直、距离符合要求，拉结材料符合要求

3
防护栏杆及网
自第二步起栏杆扶手，按要求设置围挡封闭，密目网符合要求，操作层三步应设踢脚板

4
施工层底色满铺
底笆和大横杆绑扎点不少于4点

5
剪刀撑设置
每隔9米设一道剪刀撑，夹角为45º-60º，自下而上连续设置

6
脚手架材质
钢管脚手架管外径不得小于Φ48，壁厚不得低于3.5mm，无严重锈蚀、裂纹、变型。不准使用青嫩、枯脆、白麻和虫蛀毛竹；小横杆、顶撑裂纹不得超出二节，长杆裂缝不得超出四节；有效部分直径符合要求。

7
脚手架宽度
按设计宽度（ ）m搭设

8
立杆间距
立杆垂直偏差小于全长1/200，立杆间距按设计（ ）m设置。

9
大小横杆
横平竖直、大横杆固定间距小于6m、挠度小于杆长1/150

10
四步一隔离
每隔四步设一道隔离方法

11
登高设施
应设在脚手架外侧，斜道坡度按设计（/）设置并设防滑条，上下爬梯装设稳固

12
杆件搭设
接头错开，剪刀撑杆件接长扣件距离不得小于40cm，竹脚手立杆搭接不得小于1.8米

13
竹篾、扣件、铅丝
竹篾、铅丝绑扎圈数符合绑扎杆件要求，扣件紧固力矩4.5-5N·M

14
通道口防护
按结构高度、搭设通道防护棚：长度（ ）M

15
钢管脚手架接地
四角应设接地保护及避雷装置

16
安全网
按要求要求设置

17
立杆
立杆对接必需交叉进行

验收意见：
注：
1、验收栏目内有数据，必需在验收栏内填写实测数据，无数据用文字说明
2、此验收表只能作一次使用，分阶段验收合格后挂牌，每次验收合格后挂一次牌。验收合格牌必需有编号，并注明验收日期。
3、脚手架在使用过程中，必需要有定时检验、保养制度。
脚手架总高度

验收日期

维修责任人

参与验收人员

验收搭设高度

合格证编号

搭设班组及责任人

工程项目责任人

8.2脚手架结构安全技术交底
安全技术交底统计
工程项目： 编号：
分部分项项目： 钢管脚手架结构要求
作业内容：
被交底施工班组：
交底日期： 年 月 日
班组责任人(签字)：
交底人(签字)
交底内容：
1、基础: 地基应坚实平整，立杆底部应垫统长木垫板或槽钢，木垫板长度不少于2跨，板厚大于5CM。
2、立杆纵距：搭设高度在30M以下者，立杆纵距为1.80M；高度在30～40M者，立杆纵距为1.50M；高度在41～50M者，立杆纵距为1.2M，或立杆纵距1.80M，立杆从顶部往下30M采取单立杆，再往下到地面部分里外立杆均为双立杆，顺纵墙并列部署，并用扣件紧固。
3、立杆横距：宜为1.05M, 里立杆离墙400~500mm，且不应大于500mm；立杆上对接扣件应交错部署，两根相邻立杆对接头不应设在同一步内。立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。
4、大横杆：宜设置在立杆内侧，长度不宜小于3跨；采取对接扣件连接，对接扣件应交错部署，两根相邻大横杆接头不宜设在同时或同跨内；不一样时或不一样跨两个相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点距离不宜大于纵距1/3；大横杆采取搭接时其搭接长度不应小于1M，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接杆端部距离不应小于100mm。
5、小横杆（横楞）：立杆和大横杆交接处必需设置一根横向水平杆，用直角扣件连接且严禁拆除；横楞和立杆中心距离不应大于150mm；横楞里端离墙小于20CM，外端伸出15~20CM。作业层上非主节点处横向水平杆，宜依据支承脚手板需要等间距设置，最大间距不应大于纵距1/2。
6、扫地杆：脚手架必需设置纵、横向扫地杆。纵向扫地杆用直角扣件固定在距底座上皮小于200mm处立杆上，横向扫地杆应用扣件固定在紧靠纵向扫地杆下方立杆上。
7、剪刀撑：高度在24M以下脚手架外侧立面两端各设置一组剪刀撑，并应由底至顶连续设置，中间各道剪刀撑之间净距不应大于9M；高度在24M以上双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；每道剪刀撑宽度不应小于4跨，且不应小于6M，斜杆和地面夹角宜在45°至60°之间；剪刀接长宜采取搭接，搭接长度不应小于1m，采取不少于2个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm；剪刀撑斜杆应用旋转扣件固定在和之相交小横杆伸出端或立杆上，旋转扣件中心至主节点距离不宜大于150mm。
8、连墙件：连墙件应从底层第一步架面纵向水平杆处开始设置，竖向每二步架及水平向每三个立杆纵距设置一个连墙件，连墙件必需采取可承受拉力和压力结构；连墙件宜靠近主节点设置，偏离主节点距离不应大于300mm；脚手架高度在24米以下可采取拉筋和顶撑配合使用附墙连接方法。24米以上双排脚手架，必需采取刚性连墙件和建筑物可靠连接。
9、栏杆、挡脚板及脚手板：防护栏杆和挡脚板均应设在外立杆内侧；栏杆设置二道，上道栏杆上皮高度应为1.2 M，下栏杆应居中设置，挡脚板高度不应小于180mm；作业层架面上脚手板（笆）应铺满、铺稳，离开墙面120~150mm。每张脚手笆四角用18#铅丝同牵杠扎牢。
10、安全隔离：脚手架每隔4步，应在里立杆和墙面之间铺设统长安全底笆，底笆下应加2根搁栅和挑出横楞连接固定，底笆和搁栅绑扎，每笆不少于4点。
11、密目网：从第二步开始，脚手架外立杆内侧满挂绿色安全密目网封闭。
12、斜道：运料斜道宽度不宜小于1.5 m，坡度宜采取1：6；人行斜道宽度不宜小1m，坡度宜采取1：3。 斜道拐弯处平台宽度不应小于斜道宽度；斜道两侧栏杆、挡脚板设置要求和外架子相同；斜道脚手板上应每隔250~300 mm设置一根厚度为20~30 mm防滑木条。
13、接地及避雷：钢管脚手架四角应有接地保护及避雷装置，接地电阻小于4欧姆，接地工作应由专职电工负责进行。
补充内容：(提醒：搭设总高度，地基处理方法，基础排水结构，立杆底部垫设材料类型、规格；连墙件结构形式)

注：本表一式二份，接收交底人一份, 交底人一份留存。
8.3 脚手架搭设安全技术交底表
安全技术交底统计
工程项目： 编号：
分项项目： 钢管脚手架搭设
作业内容：
被交底施工班组：
交底日期： 年 月 日
班组责任人(签字)：
交底人(签字)
交底内容：　　
1、脚手架搭设人员必需是经过按现行国家标准《特种作业人员安全技术考评管理规则》（GB5036）考评合格专业架子工。上岗人员应定时体检，合格者方可持证上岗。
2、、搭设脚手架人员必需戴安全帽、系安全带、穿防滑鞋。
3、搭设次序：立杆→横楞（小横杆）→牵杠（大横杆）→搁栅→剪刀撑→脚手笆→栏杆→安全网。
4、脚手架必需配合施工进度搭设，一次搭设高度不应超出相邻连墙件以上二步。每搭完一步脚手架，应校正步距、纵距、横距及立杆垂直度。
5、开始搭设时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可依据情况拆除。
　　6、扣件安装应符合下列要求：对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘长度不应小于100mm。
7、脚手架搭设完成，应对脚手架构配件质量和搭设质量按要求要求进行验收，经验收合格后方准使用，验收合格脚步手架在显著部位并挂上验收合格牌
8、砌筑脚手架作业层上施工荷载不得超出3KN/m2，粉刷脚手架作业层上施工荷载不得超出2KN/m2。不得将模板支架、缆风绳、泵送混凝土和砂浆输送管等固定在脚手架上； 严禁悬挂起重设备。
9、当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设和拆除作业。雨、雪后上架作业应有防滑方法，并应扫除积雪。
10、双排钢管脚手架搭设技术要求及许可偏差:
1）地基基础：表面坚实平整，不积水，垫板不晃动，底座(或垫板)沉降量小于10mm。
2) 立杆垂直：立杆高度10M时许可偏差±50mm，立杆高度15M时许可偏差±75mm，20M以上(包含20M)时为±100mm。
3) 间距：步距许可偏差±20mm，纵距许可偏差±50mm，横距许可偏差±20mm。
4) 纵向水平杆高差：一根杆两端许可偏差±20mm，同跨内两根纵向水平杆高差许可±10mm。
5) 主节点处各扣件中心点相互距离小于150mm。
6）同时立杆上两个相隔对接扣件高差应大于500mm。立杆上对接扣件至主节点距离小于立杆步距1/3。
7）纵向水平杆上对接扣件至主节点距离小于立杆纵距1/3。
8）扣件拧紧扭力矩控制在40-65N·M。
补充内容：(提醒：钢管吊运安全要求，通道口处理方法，配合工程进度要求，日常维护要求)

注：本表一式二份，接收交底人一份, 交底人一份留存。
8.4 脚手架拆除安全技术交底
安全技术交底统计
工程项目： 编号：
分部分项项目： 脚手架拆除
作业内容：
被交底施工班组：
交底日期： 年 月 日
班组责任人(签字)：
交底人(签字)
交底内容：
1、脚手架拆除前应全方面检验架子扣件连接、连墙件、支撑体系等是否符合结构要求；依据检验结果补充完善施工组织设计中拆除次序和方法，经主管部门同意后方可拆除。
2、拆除现场必需设警戒区，张挂醒目标警戒标志。警戒区域内严禁非操作人员通行或在脚手架下面继续组织施工。地面监护人员必需推行职责。高层建筑脚手架拆除，应配置良好通讯装置。
3、仔细检验吊运机械包含索具是否安全可靠。吊运机械不许可搭设在脚手架上，应另立设置。
4、如遇强风、雨、雪等特殊天气，不应进行脚手架拆除。夜间实施拆除作业，应含有良好照明设备。
5、全部高处作业人员，应严格按拆除工艺及方案要求, 实施高处作业要求,遵守安全纪律。
6、建筑物全部外墙窗户必需关闭，不许可向外开启或向外伸挑物件。
7、拆除人员进入岗位以后，优异行检验，清除架子面上材料、物件及垃圾。全部清理物应安全输送到地面，严禁从高处抛掷。
8、拆除作业必需由上而下逐层进行，严禁上下同时作业。
9、连墙件必需随脚手架逐层拆除，严禁
