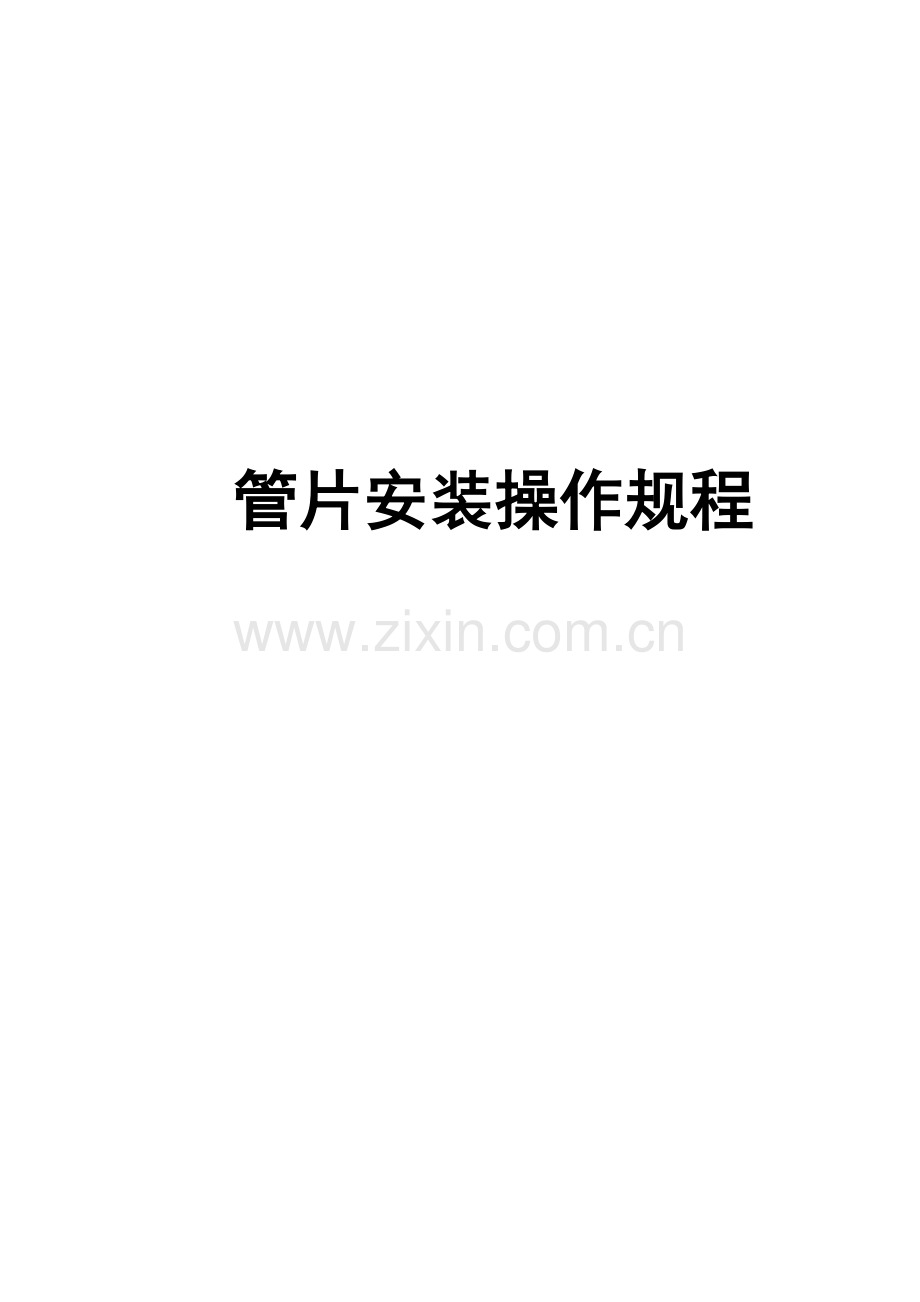

管片安装操作规程

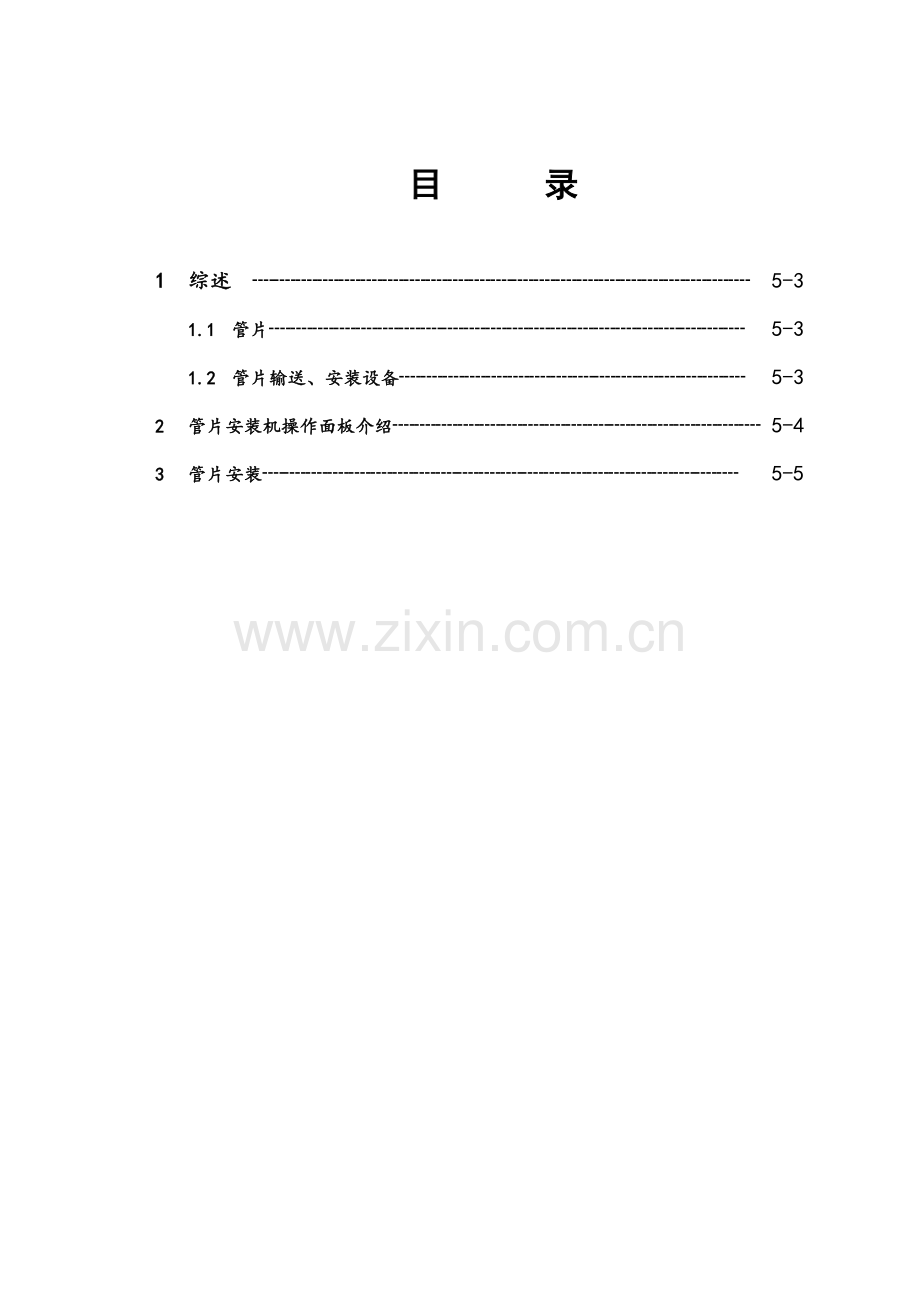

目 录

1 综述 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 5-3
1.1 管片┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 5-3
1.2 管片输送、安装设备┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 5-3
2 管片安装机操作面板介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 5-4
3 管片安装┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 5-5

1 综述
1.1 管片
衬砌环外径：6200mm ；内径：5500mm；管片宽度：1200mm；管片厚度：350mm。每环管片最大重量：4.5T；每环管片数量为5+1，其中三环标准环（A1, A2, A3），两块邻接块（B, C），一块封顶块（K）。为满足曲线模拟和施工纠偏需要，专门设计了左、右转弯楔形环，经过和标准环多种组合来拟和不一样曲线。楔形环为双面楔形，楔形量为50mm。所以环型号又分为标准环（T）、左转弯环（L）和右转弯环（R）。
所以对于不一样类型管片环，其标准块、邻接块和封顶块尺寸是不一样，依据其尺寸不一样，在管片表面上，分别印有：AT，BT，CT，KT，A1R，A2R，A3R，BR，CR，KR，A1L，A2L，A3L，BL，CL，KL。每一类型管片又分别根据加工次序编号。
如管片编号为：
AT
324
010312

T——表示标准环； A——表示标准块 ；324——表示生产产量为AT第324块； 010312——表示管片生产日期。三种衬砌环每种管片编号见下表：
管片
封顶块
邻接块
标准块
标准环
KT
BT
CT
AT
AT
AT
左转弯环
KL
BL
CL
A1L
A2L
A3L
右转弯环
KR
BR
CR
A1R
A2R
A3R

1.2 管片输送、安装设备
管片从地面存放处由门式吊机吊运到平板车上，由机车运输到盾构机第一号拖车，再由管片吊机吊运至盾构机联接桥下方管片输送小车，然后由管片输送小车将管片输送到管片安装机下方，由管片安装机进行拼装。
1.2.1 管片吊机
管片吊机在盾构机1号拖车处，起着从平板车到管片输送小车管片运输，它由一对电驱动吊链起重装置、一对电驱动行走装置和控制系统组成，起重装置和行走装置全部有快、慢两挡速度，它最大起升重量为5T，最大爬坡坡度为3.5％。
1.2.2 管片输送小车
管片输送小车在盾构机联接桥下方，它起着管片运输和中间贮备作用。盾构机掘进时，管片输送小车由一根链条联接到盾构机中体上，伴随盾构机掘进而前进。即可在管片输送小车控制盒上操作管片输送小车，也可在管片安装机遥控器上操作管片输送小车。
1.2.3 管片安装机
管片安装机安装在盾尾上，用来安装单层管片衬砌。它运动和施工现场条件尤其适应，能将管片正确放到合适位置上。
管片安装机由下列设备组成：
l 管片安装机横梁
l 基础框架
l 转动架
l 管片安装机头部
对于管片定位，管片安装机总共有6个自由度：
l 管片安装机横梁上纵向移动(travel)
l 管片安装机绕转动架中心轴线旋转(rotation)：+/-200°
l 管片安装机红蓝大油缸伸缩(telescope)
l 管片安装机头部抓紧(claw)
l 管片安装机头部转动(turn)
l 管片安装机头部前后翻转(tilt)
2 管片安装机操作面板介绍

S1
S2
S3
S4
S11
S5
S6
S7
S8
S14
S12
S10
S9
S24
S23
S22
S211
S13
S18
S19
S20
S16
S17
S15

编号
部件名称
功效
S1、S11、S10
按钮
S1、S11两按钮同时按下，管片安装机头松开，S10按下管片安装机头夹紧
S3、S4
按钮
开启/停止管片安装机泵站
S7/S24、S8/S13
按钮
管片输送小车上升/下降、前/后移动
S14
操纵手柄
管片安装红蓝大油缸伸出、收缩
S17、S18
按钮
管片安装机头前后翻转
S20
按钮、指示灯
安装机遥控器开启并指示
S22
急停按钮
紧急停止管片安装机泵站
S2
转换开关
选择管片安装或衬砌环整圆模式（本安装机无衬砌环整圆设备）
S5、S6
按钮
开启/停止辅助泵站
S9、S12
按钮
管片输送小车拖拉油缸收缩、释放
S15、S16
按钮
管片安装机头转动
S19
指示灯
安装机遥控器电源指示
S21
操纵手柄
管片安装机横梁上纵向移动；
管片安装机绕转动架中心轴线旋转
S23
指示灯
管片安装机头夹紧指示
3 管片安装
3.1 管片安装步骤
3.1.1 将管片按正确次序放在管片输送小车上
3.1.2 依次开启中体上过滤泵、辅助泵、推进泵、安装机泵
3.1.3 将盾构机工作模式转换到管片安装模式下
3.1.4 收第一块管片安装区油缸
3.1.5 输送小车将第一块管片输送到安装机下方
3.1.6 管片安装机抓牢管片后将其安装到最终位置——安装过程中要进行一系列定位调整
3.1.7 将推进缸伸出，顶住管片
3.1.8 然后依次安装其它管片
3.1.9 管片安装完成后，将盾构机切换到掘进模式
3.2 安装方法
衬砌环采取错缝拼装，通常情况下，封顶块位置在正上方或偏离上方±36°，但必需时（如在竖曲线和进行竖向纠偏）有极少数楔形环封顶块偏离正上方±72°。管片安装时应从底部开始，然后自下而上左右交叉安装，最终插入封顶块管片成环。
3.3 安装许可误差
高程和平面±50mm；每环相邻管片平整度4mm；纵向相邻环环面平整度5mm；衬砌环直径椭圆度0.5％；管片混凝土最大许可裂缝宽度为0.2mm。

4 注意事项
l 安装管片之前，应将盾尾杂物清理洁净，不然将会损坏盾尾密封
l 安装管片过程中，伸推进油缸时，一定要把推进油缸压力调到30-40Bar
l 安装管片过程中，要确保密封条完好，不然应更换
l 因为管片安装作业区狭小、危险，一定要注意人身和设备安全
l
