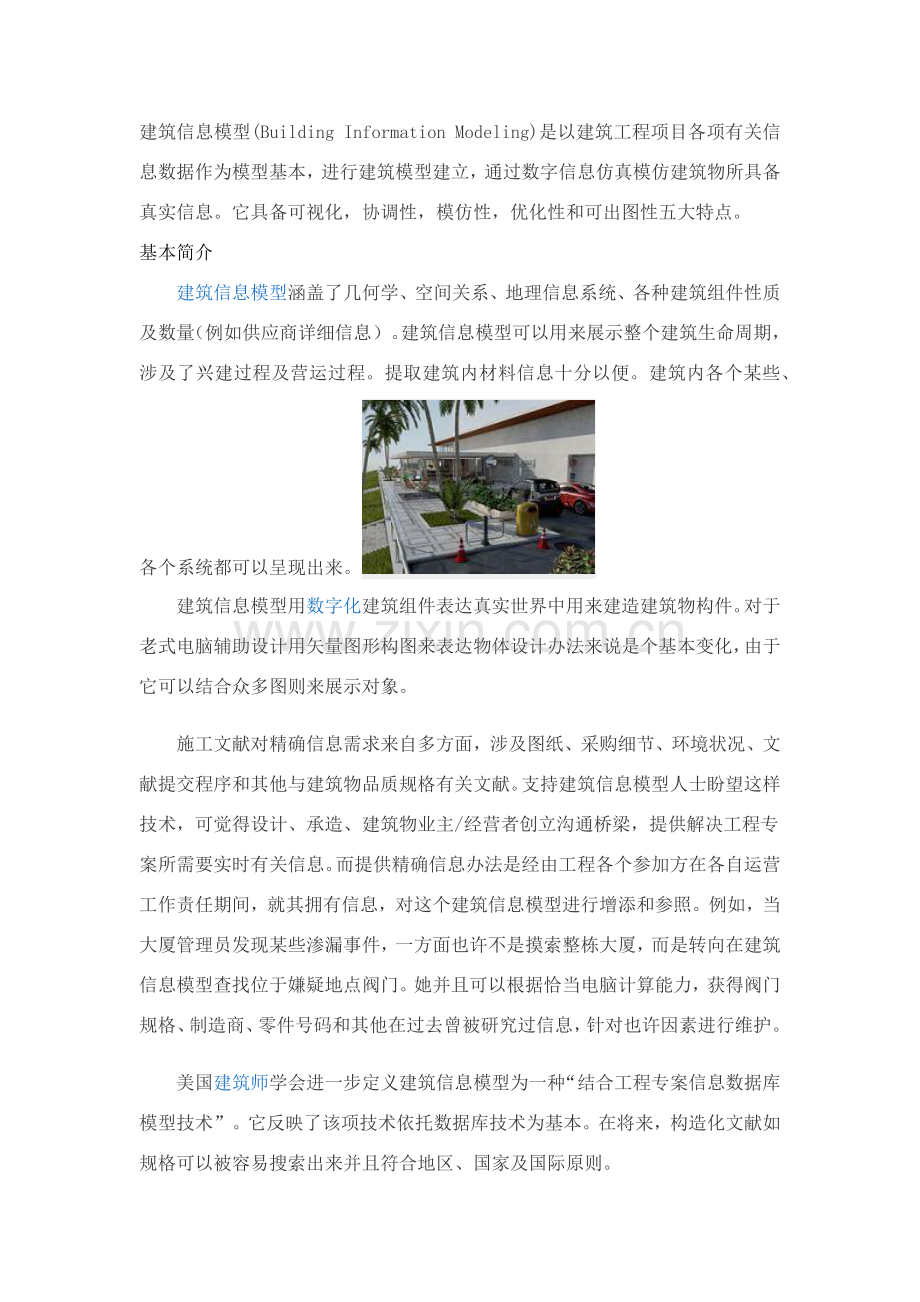

1、建筑信息模型(Building Information Modeling)是以建筑工程项目各项有关信息数据作为模型基本,进行建筑模型建立,通过数字信息仿真模仿建筑物所具备真实信息。它具备可视化,协调性,模仿性,优化性和可出图性五大特点。基本简介建筑信息模型涵盖了几何学、空间关系、地理信息系统、各种建筑组件性质及数量(例如供应商详细信息)。建筑信息模型可以用来展示整个建筑生命周期,涉及了兴建过程及营运过程。提取建筑内材料信息十分以便。建筑内各个某些、各个系统都可以呈现出来。建筑信息模型用数字化建筑组件表达真实世界中用来建造建筑物构件。对于老式电脑辅助设计用矢量图形构图来表达物体设计办法来说是个基
2、本变化,由于它可以结合众多图则来展示对象。施工文献对精确信息需求来自多方面,涉及图纸、采购细节、环境状况、文献提交程序和其他与建筑物品质规格有关文献。支持建筑信息模型人士盼望这样技术,可觉得设计、承造、建筑物业主/经营者创立沟通桥梁,提供解决工程专案所需要实时有关信息。而提供精确信息办法是经由工程各个参加方在各自运营工作责任期间,就其拥有信息,对这个建筑信息模型进行增添和参照。例如,当大厦管理员发现某些渗漏事件,一方面也许不是摸索整栋大厦,而是转向在建筑信息模型查找位于嫌疑地点阀门。她并且可以根据恰当电脑计算能力,获得阀门规格、制造商、零件号码和其他在过去曾被研究过信息,针对也许因素进行维护。
3、美国建筑师学会进一步定义建筑信息模型为一种“结合工程专案信息数据库模型技术”。它反映了该项技术依托数据库技术为基本。在将来,构造化文献如规格可以被容易搜索出来并且符合地区、国家及国际原则。基本特点1可视化:可视化即“所见所得”形式,对于建筑行业来说,可视化真正运用在建筑业作用是非常大,例如经常拿到施工图纸,只是各个构件信息在图纸上采用线条绘制表达,但是其真正构造形式就需要建筑业参加人员去自行想象了。对于普通简朴东西来说,这种想象也未尝不可,但是当前建筑业建筑形式各异,复杂造型在不断推出,那么这种光靠人脑去想象东西就未免有点不太现实了。因此BIM提可视化供了可视化思路,让人们将以往线条式构件形成
4、一种三维立体实物图形展示在人们面前;当前建筑业也有设计方面出效果图事情,但是这种效果图是分包给专业效果图制作团队进行识读设计制作出线条式信息制作出来,并不是通过构件信息自动生成,缺少了同构件之间互动性和反馈性,然而BIM提到可视化是一种可以同构件之间形成互动性和反馈性可视,在BIM建筑信息模型中,由于整个过程都是可视化,因此,可视化成果不但可以用来效果图展示及报表生成,更重要是,项目设计、建造、运营过程中沟通、讨论、决策都在可视化状态下进行。2协调性:这个方面是建筑业中重点内容,不论是施工单位还是业主及设计单位,无不在做着协调及相配合工作。一旦项目实行过程中遇到了问题,就要将各关于人士组织起来
5、开协调会,找各施工问题发生因素,及解决办法,然后出变更,做相应补救办法等进行问题解决。那么这个问题协调真就只能浮现问题后再进行协调吗?在设计时,往往由于各专业设计师之间沟通不到位,而浮现各种专业之间碰撞问题,例如暖通等专业中管道在进行布置时,由于施工图纸是各自绘制在各自施工图纸上,真正施工过程中,也许在布置管线时正好在此处有构造设计梁等构件在此妨碍着管线布置,这种就是施工中常遇到碰撞问题,像这样碰撞问题协调解决就只能在问题浮现之后再进行解决吗?BIM协调性服务就可以协助解决这种问题,也就是说BIM建筑信息模型可在建筑物建造前期对各专业碰撞问题进行协调,生成协调数据,提供出来。固然BIM协调作用
6、也并不是只能解决各专业间碰撞问题,它还可以解决例如:电梯井布置与其她设计布置及净空规定之协调,防火分区与其她设计布置之协调,地下排水布置与其她设计布置之协调等。3模仿性:模仿性并不是只能模仿设计出建筑物模型,还可以模仿不可以在真实世界中进行操作事物。在设模仿性计阶段,BIM可以对设计上需要进行模仿某些东西进行模仿实验,例如:节能模仿、紧急疏散模仿、日照模仿、热能传导模仿等;在招投标和施工阶段可以进行4D模仿(三维模型加项目发展时间),也就是依照施工组织设计模仿实际施工,从而来拟定合理施工方案来指引施工。同步还可以进行5D模仿(基于3D模型造价控制),从而来实现成本控制;后期运营阶段可以模仿寻常
7、紧急状况解决方式模仿,例如地震人员逃生模仿及消防人员疏散模仿等。4优化性:事实上整个设计、施工、运营过程就是一种不断优化过程,固然优化和BIM也不存在实质性必然联系,但在BIM基本上可以做更好优化、更好地做优化。优化受三样东西制约:信息、复杂限度和时间。没有精确信息做不出合理优化成果,BIM模型提供了建筑物实际存在信息,涉及几何信息、物理信息、规则信息,还提供了建筑物变化后来实际存在。复杂限度高到一定限度,参加人员自身能力无法掌握所有信息,必要借助一定科学技术和设备协助。当代建筑物复杂限度大多超过参加人员自身能力极限,BIM及与其配套各种优化工具提供了对复杂项目进行优化也许。当前基于BIM优化
8、可以做下面工作:(1)、项目方案优化:把项目设计和投资回报分析结合起来,设计变化对投资回报影响可以实时计算出来;这样业主对设计方案选取就不会重要停留在对形状评价上,而更多可以使得业主懂得哪种项目设计方案更有助于自身需求。(2) 、特殊项目设计优化:例如裙楼、幕墙、屋顶、大空间处处可以看到异型设计,这些内容看起来占整个建筑比例不大,但是占投资和工作量比例和前者相比却往往要大得多,并且普通也是施工难度比较大和施工问题比较多地方,对这些内容设计施工方案进行优化,可以带来明显工期和造价改进。5可出图性:BIM并不是为了出人们寻常多见建筑设计院所出建筑设计图纸,及某些构件加工图纸。而是通过对建筑物进行了
9、可视化展示、协调、模仿、优化后来,可以协助业主出如下图纸:(l)、综合管线图(通过碰撞检查和设计修改,消除了相应错误后来);(2)、综合构造留洞图(预埋套管图);(3)、碰撞检查侦错报告和建议改进方案。由上述内容,咱们可以大体理解BIM有关内容了。BIM当前在国外诸多国家已有比较成熟BIM原则或者制度了,那么BIM在中华人民共和国建筑市场内与否可以同国外某些国家同样那么顺利发展那?这个必要要看BIM如何同国内建筑市场特色相结合了,当可以满足国内建筑市场特色需求后,BIM将会给国内建筑业带来一次巨大变革。折叠编辑本段应用效益由于查询建筑模型资讯能提供各类切实信息,协助决策者做出精确判断,同步相比
10、于老式绘图方式,在设计初期能大量地减少设计团队成员所产生各类错误,以至于后续承造厂商所出错误。计算机系统能用碰撞检测功能,用图形表达方式知会查询人员关于各类构件在空间中彼此碰撞或干涉情形详细信息。由于计算机和软件具备更强大建筑信息解决能力,相比当前设计和施工建造流程,这样办法在某些已知应用中,已经给工程项目带来正面影响和协助。对工程各个参加方来说,减少错误对减少成本均有很重要影响。而因而减少建造所需要时间,同步也有助于减少工程成本。应用欧特克建筑资模讯型知名成功案例有德国慕尼黑宝马世界(BMW Welt)、梅赛德斯奔驰博物馆(Mercedes-Benz Museum),以及位于斯图加特保时捷博
11、物馆等许多世界知名案例,均为使用该项技术来完毕整个设计项目。拓展建筑信息数据在BIM中存储,重要以各种数字技术为依托,从而以这个数字信息模型作为各个建筑项目基本,去进行各个有关工作。在建筑工程整个生命周期中,建筑信息模型可以实现集成管理,因而这一模型既涉及建筑物信息模型,同步又涉及建筑工程管理行为模型。将建筑物信息模型同建筑工程管理行为模型进行完美组合。因而在一定范畴内,建筑信息模型可以模仿实际建筑工程建设行为,例如:建筑物日照、外部维护构造传热状态等。当前建筑业已步入计算机辅助技术引入和普及, 例如CAD引入,解决了计算机辅助绘图问题。并且这种引入受到了建筑业业内人士大力欢迎,良好地适应建筑
12、市场需求,设计人员不再用手工绘图了,同步也解决了手工绘制和修改易浮现错误弊端。在 “对图”时也不再用落后将各专业硫酸图纸进行重叠式对图了。这些CAD图形可以在各专业中进行互相运用。给人们带来便捷工作方式,减轻劳动强度,因此计算机辅助绘图始终在受到人们热烈欢迎。其她方面特点,在此就不再列举了BIM来源1975年,“BIM之父”乔治亚理工大学Chunk Eastman专家创立了BIM理念至今,BIM技术研究经历了三大阶段:萌芽阶段、产生阶段和发展阶段。BIM理念启蒙,受到了1973年全球石油危机影响,美国全行业需要考虑提高行业效益问题,1975年“BIM之父”Eastman专家在其研究课题“Bui
13、lding Description System”中提出“a computer-based description of-abuilding”,以便于实现建筑工程可视化和量化分析,提高工程建设效率价值建立以BIM应用为载体项目管理信息化,提高项目生产效率、提高建筑质量、缩短工期、减少建导致本。详细体当前:三维渲染,宣传展示三维渲染动画,给人以真实感和直接视觉冲击。建好BIM模型可以作为二次渲染开发模型基本,大大提高了三维渲染效果精度与效率,给业主更为直观宣传简介,提高中标几率。迅速算量,精度提高BIM数据库创立,通过建立5D关联数据库,可以精确迅速计算工程量,提高施工预算精度与效率。由于BIM
14、数据库数据粒度达到构件级,可以迅速提供支撑项目各条线管理所需数据信息,有效提高施工管理效率。BIM技术能自动计算工程实物量,这个属于较老式算量软件功能,在国内此项应用案例非常多。精准筹划,减少挥霍施工公司精细化管理很难实现主线因素在于海量工程数据,无法迅速精确获取以支持资源筹划,致使经验主义盛行。而BIM浮现可以让有关管理条线迅速精确地获得工程基本数据,为施工公司制定精准人材筹划提供有效支撑,大大减少了资源、物流和仓储环节挥霍,为实现限额领料、消耗控制提供技术支撑。多算对比,有效管控管理支撑是数据,项目管理基本就是工程基本数据管理,及时、精确地获取有关工程数据就是项目管理核心竞争力。BIM数据
15、库可以实现任一时点上工程基本信息迅速获取,通过合同、筹划与实际施工消耗量、分项单价、分项合价等数据多算对比,可以有效理解项目运营是盈是亏,消耗量有无超标,进货分包单价有无失控等等问题,实现对项目成本风险有效管控。虚拟施工,有效协同三维可视化功能再加上时间维度,可以进行虚拟施工。随时随处直观迅速地将施工筹划与实际进展进行对比,同步进行有效协同,施工方、监理方、甚至非工程行业出身业主领导都对工程项目各种问题和状况了如指掌。这样通过BIM技术结合施工方案、施工模仿和现场视频监测,大大减少建筑质量问题、安全问题,减少返工和整治。碰撞检查,减少返工BIM最直观特点在于三维可视化,运用BIM三维技术在前期
16、可以进行碰撞检查,优化工程设计,减少在建筑施工阶段也许存在错误损失和返工也许性,并且优化净空,优化管线排布方案。最后施工人员可以运用碰撞优化后三维管线方案,进行施工交底、施工模仿,提高施工质量,同步也提高了与业主沟通能力。冲突调用,决策支持BIM数据库中数据具备可计量(computable)特点,大量工程有关信息可觉得工程提供数据后台巨大支撑。BIM中项目基本数据可以在各管理部门进行协同和共享,工程量信息可以依照时空维度、构件类型等进行汇总、拆分、对比分析等,保证工程基本数据及时、精确地提供,为决策者制定工程造价项目群管理、进度款管理等方面决策提供根据。成本核算成本核算困难因素:一是数据量大。
17、每一种施工阶段都牵涉大量材料、机械、工种、消耗和各种财务费用,每一种人、材、机和资金消耗都记录清晰,数据量十分巨大。工作量如此巨大,实行短周期(月、季)成本在当前管理手段下,就变成了一种奢侈。随着进度进展,应付进度工作自顾不暇,过程成本分析、优化管理就只能搁在一边。二是牵涉部门和岗位众多。实际成本核算,当前状况下需要预算、材料、仓库、施工、财务多部门多岗位协同分析汇总提供数据,才干汇总出完整某时点实际成本,往往某个或某几种部门不能实行,整个工程成本汇总就难以做出。三是相应分解困难。一种材料、人工、机械甚至一笔款项往往用于各种成本项目,拆分分解相应好专业规定相称高,难度非常高。四是消耗量和资金支
18、付状况复杂。材料方面,有进了库未付款,有先预付款未进货,用了未出库,出了库未用掉;人工方面,有先干未付,预付未干,干了未拟定工价;机械周转材料租赁也有类似状况;专业分包,有项目甚至未签约先干,事后再谈判拟定费用。状况如此复杂,成本项目和数据归集在没有一种强大平台支撑状况下,不漏项做好三个维度(时间、空间、工序)相应很困难。BIM技术在解决实际成本核算中有着巨大优势。基于BIM建立工程5D(3D实体、时间、WBS)关系数据库,可以建立与成本有关数据时间、空间、工序维度关系,数据粒度解决能力达到了构件级,使实际成本数据高效解决分析有了也许。解决方案:1)创立基于BIM实际成本数据库。建立成本5D(
19、3D实体、时间、工序)关系数据库,让实际成本数据及时进入5D关系数据库,成本汇总、记录、拆分相应瞬间可得。以各WBS单位工程量人材机单价为重要数据进入实际成本BIM中。未有合同拟定单价项目,按预算价先进入。有实际成本数据后,及时按实际数据替代掉。2)实际成本数据及时进入数据库一开始实际成本BIM中成本数据以采用合同价和公司定额消耗量为根据。随着进度进展,实际消耗量与定额消耗量会有差别,要及时调节。每月对实际消耗进行盘点,调节实际成本数据。化整为零,动态维护实际成本BIM,大幅减少一次性工作量,并有助于保证数据精确性。材料实际成本。要以实际消耗为最后调节数据,而不能以财务付款为原则,材料费财务支
20、付有各种状况:未订合同进场、进场未付款、付款未进场按财务付款为成本记录办法将无法反映实际状况,会浮现严重误差。仓库应每月盘点一次,将入库材料消耗状况详细列出清单向成本经济师提交,成本经济师准时调节每个WBS材料实际消耗。人工费实际成本。同材料实际成本。按合同实际完毕项目和签证工作量调节实际成本数据,一种劳务队也许相应各种WBS,要按合同和用工状况进行分解贯彻到各个WBS。机械周转材料实际成本。要注意各WBS分摊,有可按办法费单独立项。管理费实际成本。由财务部门每月盘点,提供应成本经济师,调节预算成本为实际成本,实际成本不拟定项目仍按预算成本进入实际成本。按本文方案,过程工作量大为减少,做好基本
21、数据工作后,各种成本分析报表瞬间可得。3)迅速实行多维度(时间、空间、WBS)成本分析建立实际成本BIM模型,周期性(月、季)准时调节维护好该模型,记录分析工作就很轻松,软件强大记录分析能力可轻松满足咱们各种成本分析需求。基于BIM实际成本核算办法,较老式办法具备极大优势:迅速。由于建立基于BIM5D实际成本数据库,汇总分析能力大大加强,速度快,短周期成本分析不再困难,工作量小、效率高。精确。比老式办法精确性大为提高。因成本数据动态维护,精确性大为提高。消耗量方面仍会在误差存在,但已能满足分析需求。通过总量记录办法,消除累积误差,成本数据随进度进展精确度越来越高。此外通过实际成本BIM模型,很
22、容易检查出哪些项目还没有实际成本数据,监督各成本条线实时盘点,提供实际数据。分析能力强。可以多维度(时间、空间、WBS)汇总分析更各种类、更多记录分析条件成本报表。总部成本控制能力大为提高。将实际成本BIM模型通过互联网集中在公司总部服务器。总部成本部门、财务部门就可共享每个工程项目实际成本数据,数据粒度也可掌握到构件级。实行了总部与项目部信息对称,总部成本管控能力大能加强。展望“都市发展与工程管理转型变革创新”国际学术研讨会暨中华人民共和国建筑学会工程管理研究分会年会(ASC-CMRS,如下简称中华人民共和国建筑学会工程管理研究分会会)于9月15日至16日在山东建筑大学举办,东北大学校长、中
23、华人民共和国建筑学会工程管理研究分会理事长丁烈云出席会议并在会上做报告。丁烈云校长报告就BIM应用展开,她表达,中华人民共和国BIM应用尚有空间待挖掘。9月15日,中华人民共和国建筑学会工程管理研究分会揭幕式结束后,丁烈云校长第一种上台做报告,报告题为BIM应用:从3D到nD。近来几年,BIM(Building Information Modeling,建筑信息模型)在建筑行业应用越来越广泛,它是以建筑工程项目各项有关信息数据作为模型基本,进行建筑模型建立。谈到BIM应用,丁烈云校长分别从3D应用和4D应用两方面展开阐述。近几年基于3D-BIM工程管理,重要用于规划、设计阶段方案评审、火灾模仿
24、、应急疏散能耗分析以及运营阶段设施管理。与老式模式相比,3D-BIM优势明显,由于建筑模型数据在建筑信息模型中存在是以各种数字技术为依托,从而以这个数字信息模型作为各个建筑项目基本,可以进行各个有关工作。建筑工程与之有关工作都可以从这个建筑信息模型中拿出各自需要信息,既可指引相应工作又能将相应工作信息反馈到模型中。建筑信息模型不是简朴将数字信息进行集成,它还是一种数字信息应用,并可以用于设计、建造、管理数字化办法,这种办法支持建筑工程集成管理环境,可以使建筑工程在其整个进程中明显提高效率、大量减少风险。同步BIM可以四维模仿实际施工,以便于在初期设计阶段就发现后期真正施工阶段所会浮现各种问题,
25、来提前解决,为后期活动打下结实基本。在后期施工时能作为施工实际指引,也能作为可行性指引,以提供合理施工方案及人员,材料使用合理配备,从而来最大范畴内实现资源合理运用。在谈到4D-BIM应用时,丁烈云校长表达,基于4D-BIM工程管理,重要用于施工阶段进度、成本、质量安全以及碳排放测算。有关案例南京青奥会议中心占地4万平方米,总建筑面积达到19.4万平方米,地上6层,地下2层,重要涉及一种2181座大会议厅以及一种505座多功能音乐厅,可作为会议、论坛、大型活动及戏剧、音乐表演等活动举办场合。青奥会议中心出自知名设计师扎哈哈迪德之手。青奥中心施工难度大,“南京青奥中心是没有原则化单元,没有一种某
26、些是相似。”承担着青奥会议中心建设项目BIM工作isBIM项目经理刘星佐简介说,“异形建筑如何施工,以及复杂形建筑内部大空间合理运用是青奥会议中心项目两大难题”这显然挑战了建造者们智慧。普通来说,建筑在施工时按照平面图纸搭建即可,而由于会议中心造型复杂,施工难度大,在施工前必要要借助BIM三维模型,依照模型能看出放大后每个细节,涉及构件样子、螺栓位置、角度、构件尺寸等等。由于受造型限制,管线施工也必要在BIM模型里面进行排布,之后再现场施工,这样才干保证施工质量并避免重复更改。通过isBIM提供3D建筑模型,协调了各个专业,并运用isBIM大数据整合将多专业不同格式模型整合在同一种平台,解决了青奥会议中心复杂造型;运用BIM手段解决老式二维设计手段较难解决复杂区域管线综合问题。在isBIM打造可视化平台中解决了多专业协调问题,如复杂外立面,钢构造,内装空间等,并对其进行了合理分派。如此一来,青奥会议中心项目两大难题迎刃而解。
