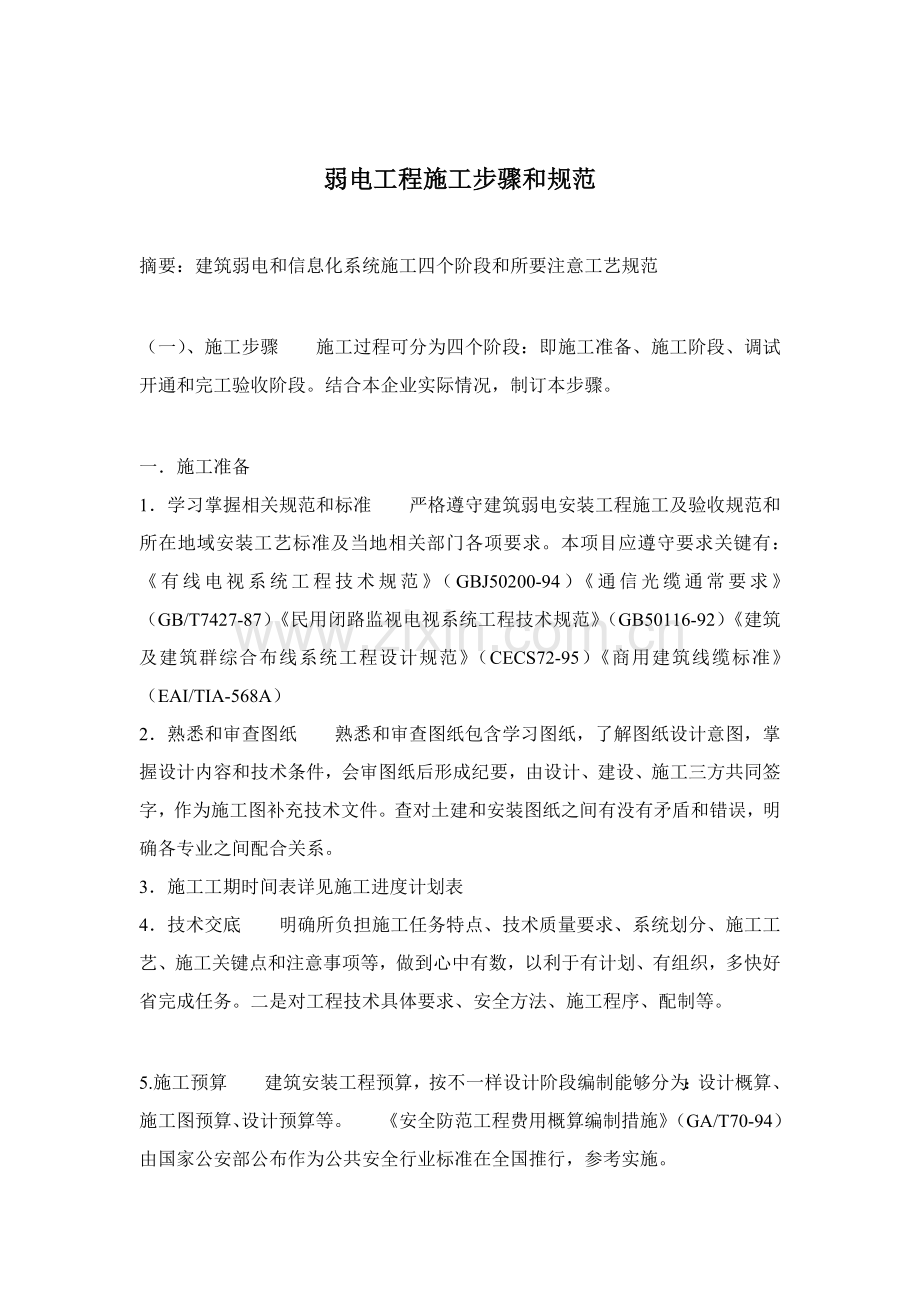

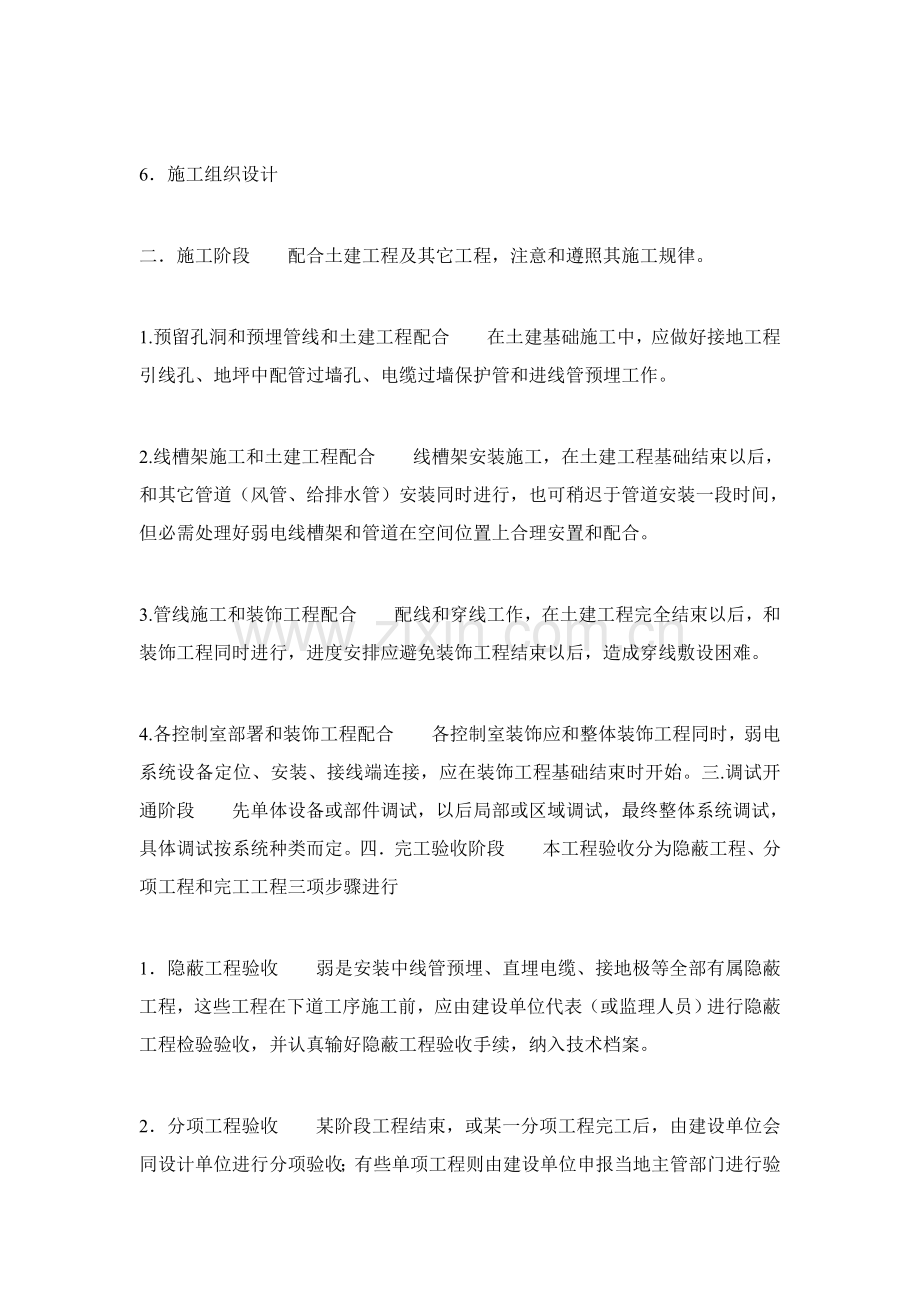

弱电工程施工步骤和规范摘要：建筑弱电和信息化系统施工四个阶段和所要注意工艺规范 （一）、施工步骤施工过程可分为四个阶段：即施工准备、施工阶段、调试开通和完工验收阶段。结合本企业实际情况，制订本步骤。一施工准备1学习掌握相关规范和标准严格遵守建筑弱电安装工程施工及验收规范和所在地域安装工艺标准及当地相关部门各项要求。本项目应遵守要求关键有：有线电视系统工程技术规范（GBJ50200-94）通信光缆通常要求（GB/T7427-87）民用闭路监视电视系统工程技术规范（GB50116-92）建筑及建筑群综合布线系统工程设计规范（CECS72-95）商用建筑线缆标准（EAI/TIA-568A）2熟悉和审查图纸熟悉和审查图纸包含学习图纸，了解图纸设计意图，掌握设计内容和技术条件，会审图纸后形成纪要，由设计、建设、施工三方共同签字，作为施工图补充技术文件。查对土建和安装图纸之间有没有矛盾和错误，明确各专业之间配合关系。3施工工期时间表详见施工进度计划表4技术交底明确所负担施工任务特点、技术质量要求、系统划分、施工工艺、施工关键点和注意事项等，做到心中有数，以利于有计划、有组织，多快好省完成任务。二是对工程技术具体要求、安全方法、施工程序、配制等。5.施工预算建筑安装工程预算，按不一样设计阶段编制能够分为：设计概算、施工图预算、设计预算等。安全防范工程费用概算编制措施（GA/T70-94）由国家公安部公布作为公共安全行业标准在全国推行，参考实施。6施工组织设计二施工阶段配合土建工程及其它工程，注意和遵照其施工规律。1.预留孔洞和预埋管线和土建工程配合在土建基础施工中，应做好接地工程引线孔、地坪中配管过墙孔、电缆过墙保护管和进线管预埋工作。2.线槽架施工和土建工程配合线槽架安装施工，在土建工程基础结束以后，和其它管道（风管、给排水管）安装同时进行，也可稍迟于管道安装一段时间，但必需处理好弱电线槽架和管道在空间位置上合理安置和配合。3.管线施工和装饰工程配合配线和穿线工作，在土建工程完全结束以后，和装饰工程同时进行，进度安排应避免装饰工程结束以后，造成穿线敷设困难。4.各控制室部署和装饰工程配合各控制室装饰应和整体装饰工程同时，弱电系统设备定位、安装、接线端连接，应在装饰工程基础结束时开始。三.调试开通阶段先单体设备或部件调试，以后局部或区域调试，最终整体系统调试，具体调试按系统种类而定。四完工验收阶段本工程验收分为隐蔽工程、分项工程和完工工程三项步骤进行1隐蔽工程验收弱是安装中线管预埋、直埋电缆、接地极等全部有属隐蔽工程，这些工程在下道工序施工前，应由建设单位代表（或监理人员）进行隐蔽工程检验验收，并认真输好隐蔽工程验收手续，纳入技术档案。2分项工程验收某阶段工程结束，或某一分项工程完工后，由建设单位会同设计单位进行分项验收；有些单项工程则由建设单位申报当地主管部门进行验收。3完工验收工程完工验收是对整个工程建设项目标综合性检验验收。在工程正式验收前，由施工单位进行预验收，检验相关技术资料、工程质量，发觉问题立即处理好。再由建设单位会同设计单位和由建设单位申报当地主管部门进行验收。（二）、施工工艺在施工全过程中严格根据工程质量检验评定标准逐项检验操作质量，在工程完工后，对施工质量进行评定，并备好质量确保资料，确保交付使用工程达成设计要求和满足使用功效。一、电气线路敷设A通常要求1电缆（线）敷设前，做外观及导通检验，并用直流500V兆欧表测量绝缘电阻，其电阻大于5M；当有特殊要求时，应符合其要求。2线路按最短路径集中敷设，横平竖直、整齐美观、不宜交*。3线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿和有强磁场和强静电场干扰区域；必需时采取对应保护或屏蔽方法。4。当线路周围温度超出65时，采取隔热方法；位处有可能引发火灾火源场所时，加防火方法。5线路不宜平行敷设在高温工艺设备、管道上方和含有腐蚀性液体介质工艺设备、管道下方。6线路和绝热工艺设备，管道绝热层表面之间距离应大于200mm，和其它工艺设备、管道表面之间距离应大于150mm。7线路终端接线处和经过建筑物伸缩缝和沉降逢处，应留有合适余度。8线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采取压接；当采取焊接时应用无腐蚀性焊药。赔偿导线宜采取压接。同轴电缆及高频电缆应采取专用接头。9敷设路时，不宜在混凝土土梁、柱上凿安装孔。10线路敷设完成，应进行校线及编号，并按第一条要求，测量绝缘电阻。11测量线路绝缘时，必需将已连接上设备及元件断开。B.电缆敷设1敷设电缆时环境温度不应低于-7。2敷设电缆时应合理安排，不宜交*；敷设时应预防电缆之间及电缆和其它硬物体之间磨擦；固定时，松紧应适度。3多芯电缆弯曲半径，不应小于其外径6倍。4信号电缆（线）和电力电缆交*时，宜成直角；当平行敷设时，其相互间距离应符合设计要求。5在同一线槽内不一样信号、不一样电压等级电缆，应分类部署；对于交流电源线路和连锁线路，应用隔板和无屏蔽信号线路隔开敷设。6电缆沿支架或在线槽内敷设时应在下列各处固定牢靠：（1）电缆倾斜坡度超出45或垂直排列时，在每一个支架上。（2）电缆倾斜坡度不超出45且水平排列时，在每隔12个支架上。（3）和赔偿余度两侧和保护管两端第一、第二两个支架上。（4）引入仪表盘（箱）前300400mm处。（5）引入接线盒及分线箱前150300mm处。7线槽垂直分层安装时，电缆应按下列要求次序从上至下排列：仪表信号线路； 安全连锁线路； 交流和直流供电线路；8明敷设信号线路和含有强磁场和强电场电气设备之间净距离，宜大于1.5m；当采取屏蔽电缆或穿金属保护管和在线槽内敷设时，宜大于0.8m。9电缆在沟道内敷设时，应敷设在支架上或线槽内。当电缆进入建筑物后，电缆沟道和建筑物间应隔离密封。C.其它要求1电线穿管前应清扫保护管，穿管时不应损伤导线。 2信号线路、供电线路、连锁线路和有特殊要求仪表信号线路，应分别采取各自保护管。3仪表盘（箱）内端子板两端线路，均应按施工图纸编号。4每一个接线端子上最多许可接两根芯线。5导线和接线端子板、仪表、电气设备等连接时，应留有合适余度。一、电源设备安装A供电系统安装1弱电工程供电设备应在安装前检验设备外观和技术性能并符合下列要求：2继电器、接触器和开关应动作灵活，接触紧密、无锈蚀、损坏。3紧固件、接线端子应完好无损，且无污物和锈蚀。4设备附件齐全，性能符合安装使用说明书要求。B电源设备安装1设备安装应牢靠、整齐、美观，端子编号、用途标牌及其它标志，应完整无缺，书写正确清楚。2固定设备时，应使设备受力均匀。3仪表箱内安装供电设备其裸露带电体相互间或其它裸露导电体之间距离应大于4mm。当无法满足时，相互间必需可*绝缘。4供电箱安装在混凝土墙上、柱或基础上时，宜采有膨胀螺栓固定，并应符合下列要求：（1）箱体中心距地面高度宜为1.31.5m；（2）成排安装供电箱，应排列整齐。5UPS设备安装完成，应检验其自动切换装置可*性，切换时间及切换电压值应符合设计要求。6稳压器在使用前应检验其稳压特征，电压波动值应符合安装使用说明书要求。7整流器在使用前应检验其输出电压，电压值应符合安装前使用说明书要求。8供电设备带电部分和金属壳间绝缘电阻，500V兆欧表测量时，应大于5M。当安装使用说明书中有特殊要求时，应符合要求。9供电系统送电前，系统内全部电源设备开关均应处于“继”位置，并应检验熔继器容量。三、弱电系统接地A通常要求1弱电系统接地，按用途分有保护性接地和功效性接地。保护性接地分为：防电击接地、防雷接地、防静电接地和防电蚀接地；功效性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地。不一样接地有不一样要求，应按设计决定接地施工。2需要接地弱电系统接地装置应符合下列要求：（1）当配管采取镀锌电管时，除设计明确要求处，管子和管子、管子和金属盒子连接后无须跨接，但应遵守下述要求：1）管子间采取螺纹连接时，管端螺纹长度不应小于管接头长度1/2，螺纹表面应光滑、无锈蚀、缺损，在螺纹上应涂以电力复全脂或导电性防腐脂。连接后，其螺纹宜外露23扣。2）管子间采取带有紧定螺钉套管连接时,螺钉应拧紧;在振动场所,紧定螺钉应有防松动方法。3）管子和盒子连接不应采取塑料纳子，应采取导电金属纳子。4）弱电管子内有PE线时，每只接线盒全部应和PE线相连。（2）当配管采取镀锌电管，设计又要求管子间需要跨接时，应遵守下述要求：1）明敷配管不应采取熔焊跨接，应采取设计指定专用接下来线卡子跨接。2）埋地或埋设于混凝土中电管，不应用线卡跨接，可采取熔焊跨接。3）若管内穿有裸软PE铜线时，电管可不跨接。此PE线必需和它所经过每一只接线盒相连。（3）配管采取黑铁管时，若设计不要求跨接，则无须跨接。若要求跨接时，黑铁管之间及黑铁管和接线盒之间可采取圆钢跨接，单面焊接，跨接长度不宜小于跨接圆钢直径6倍；黑铁管和镀锌桥架之间跨接时，应在黑铁管端部焊一只铜螺栓，用大于4mm铜导线和镀锌桥架相连。（4）当强弱电全部采取PVC管时，为避免干扰，弱电配管应尽可能避免和强电配管平行敷设，若必需平行敷设，相隔距离宜大于0.5m。（5）当强弱电用线槽敷设时，强弱电线槽宜分开；当需要敷设在同一线槽时，强弱电之间应用金属隔板隔开。B电信设备接地1为预防外界电压危害人身安全和对设备损害，抑制电气干扰，确保通信设备正常工作，电信设备以下部分均应接地：（1）直流电源、电信设备机架、机壳；人站通信电缆金属护套和屏蔽层。（2）交流配电屏、整流器屏等供电设备外露导电部分 。（3）直流配电屏外露部分 。（4）交直流两用电信设备机架、机框内和机架、机框不绝缘供电整流盘外露导电部分。（5）电缆、架空线路及相关需要接地部分，如放电器、避雷器、保护间隙等。2当低压配电系统采取TN制式供电，电信设备若要求严格限制工频交流对其干扰，且电信设备不易做到和站内多种金黄色属构件绝缘时，应采取TN-S制式；当对干扰要求不太严格时，可采取TN-C制式；当电信设备泄漏电流在10mA及以上时，应采取TN-S制式。3配电屏、整流器屏等外露导电部分，当加固装置将其和机架、机框在电气上已连通时，仍需和PE线或PEN线相连。4当采取IT制式供电，电信设备泄漏电流在10mA以上时，为了避免保护设备误动作，可采取双线圈变压器供电，其一次侧接入IT制式，二次侧若以TN制式供电，此时供电设备接地和TN制式相同。5电信设备工作接地，通常要求单独设置，亦可和建筑物内变压器工作接地共用一个接地装置。但必需经过绝缘专用接地线和接地装置相连。6电信设备采取共同接地装置时，其接地电阻应小于1，宜用两根截面积大于25mm铜芯绝缘线穿管敷设到共同接地极上。当采取基础钢筋作为共同接极时，连接处应有铜铁过渡接头。C电子设备接地1电子设备信号接地、逻辑接地、功率接地、屏蔽接地和保护接地等，通常适用一个接地极，其接地电阻小于4；当电子设备接地和工频交流接地、防雷接地适用一个接地极时，其接地电阻小于1。屏蔽接地如单独设置，则其接地电阻通常为30。2对抗干扰能力差电子设备，其接地应和防雷接地分开，二者相互距离宜在20m以上，对抗干扰能力较强电子设备，二者距离可酌情降低，但不宜超出5m。当电子设备接地和防雷接地采取共同接地装置时，为了避免雷击时遭受反击和确保设备安全，应采取埋地铠装电缆供电。3电缆屏蔽层必需接地，为避免产生干扰电流，对信号电缆和1MHZ及以下低频电缆应一点接地；对1MHZ以上电缆，为确保屏蔽层为地电位，应采取多点接地。4为了避免环路电流、瞬时电流影响，辐射式接地系统应采取一点接地；为消除各接地点电位差，避免相互之间产生干扰，环式接地系统应采取等电位连接；对混合式接地系统，在电子设备内部采取辐射式接地，在电子设备外部采取环式接地系统。5接地环母线截面，当电子设备频率在1MHZ以上时，用铜箔120mm0.35mm；在1MHZ以下时，用铜箔mm0.35mm。6电子设备接地极宜采取地下水平敷设，做成耙形或星形。D数据处理设备接地1数据处理设备接地电阻通常为4，当和交流工频接地和防雷接地适用时，接地电阻为1。2对于泄漏电流10mA以上数据处理设备，其主机室内金属体应相互连接成一体，连接线可采取6mm2铜导线或25mm4mm 镀锌扁钢，并进行接地，接地电阻小于4。3为了降低趋肤效应和通道阻抗，直流工作接地引下线应采遥多芯铜导线，截面不宜小于35 mm2，当需要改善信号工作条件时，宜采取多股铜绞线。4直流工作接地和交流工作接地如不采取共同接地时，二者之间电差不应超出0.5V，以免产生干扰。5输入信号电缆穿钢管敷设，或敷设在带金属盖板金属桥架内，钢管及桥架均应接地。E电声、电视系统接地电声、电视系统接地电阻通常为4，工业电视系统如设备容量0.5kVA 时，接地电阻可小于10。架设在建筑物顶部天线金属底座必需和建筑物顶部避雷网相连，组成避雷系统，经过最少在不一样方向两根引下线或建筑物内主钢筋进行接地。为避免因为接地电位差造成交流杂散波干扰，闭路电视和工业电视必需采取一点接地。电视系统传输电缆穿金属管敷设时，金属管要接地，用以预防干扰。F接地极和接地线安装1强弱电采取联合接地极时，接地电阻必需小于1。2采取联合接地极时，弱电接地引出线和强电接地引出线不能从同一点引出，二者要相距3m以上。3对于抗干扰要求高设备，比如电脑、消防控制室接地干线应用截面积大于25 mm2绝缘铜导线两根或固定在绝缘子上接地排，避免和强电接地线相通。四、综合布线系统A施工前环境检验在安装工程开始以前应对交接间、设备间建筑和环境条件进行检验，含有下列条件方可开工：1交接间间、设备间、工作区土建工程已全部完工。房屋地面平整、光洁，门高度和宽度应不妨碍设备和器材搬运、门锁和钥匙齐全。2房屋预留地槽、暗孔、孔洞位置、数量、尺寸均应符合设计要求。3对设备间铺设活动地板应专门检验，地板板块铺设严密坚固，每平方米水平许可偏差不应大于2mm，地板支柱牢靠，活动地板防静电方法接地应符合设计和产品说明书要求。4交接间、设备间应提供可*施工电源和接地装置。5交接间、设备间面积，环境温、湿度均应符合设计要求和相关要求。B施工前器材检验1器材检验通常要求（1）施工前，施工单位应对工程所用线缆器材规格、程式、数量、质量进行检验，无出厂检验证实材料者或和设计不符不得在工程中使用。（2）经检验器材应做好统计，对不合格证器件应单独存放，以备核查和处理。2型材、管材和铁件检验要求：（1）多种型材材质、规格、型号应符合设计文件要求，表面应光滑、平整、不得变形、断裂。（2）管材采取钢管、硬聚氯乙烯管、玻璃钢管时，其管身就光滑无伤痕、管孔无变形，孔径、壁厚应符合设计要求。（3）管道采取水泥管块时，应符合邮电部通信管道工程施工及验收技术规范（YDJ39-90）中相关要求。（4）多种铁件材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。（5）铁件表面处理和镀层均应完整、表面光洁、无脱落、气泡等缺点。3线缆检验要求：（1）工程使用对绞电缆和光缆规格、程式、形式应符合设计要求和协议要求。（2）电缆所附标志、标签内容应齐全、清楚。（3）电缆外护套须完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆电气性能检验汇报。（4）电缆电气性能应从本批量电缆任意三盘中截出100m长度进行抽样测试。（5）剥开缆线头，有A、B端要求要识别端别，在缆线外端应标出类别和序号。（6）光缆开盘后应先检验光缆外表有没有损伤，光缆端头封装是否良好。（7）综合布线系统工程采取62.5/125m或50/125m多模渐变折射率光纤光缆和单模光纤光缆时，现场检验应测试光纤衰减常数和光纤长度。1）衰减测试：宜采取光时域反射仪（OTDR）进行测试。测试结果如超出标准或和出厂测试数值差异太大，应用光功率测试，并加以比较，断定是测试误差还是光纤本身衰减过大。2）长度测试：要求对每根光纤进行测试，测试结果应一致。假如在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试或做通光检验，以判定是否有断纤现象存在。（8）光纤调度软线（光跳线）检验应符合下列要求：1）光纤调度软线应含有经过防火处理光纤保护包皮，两端活动连接器（活接头）端面应装配有适宜保护盖帽；2）每根光纤调度软线中光纤类型 应有显著标识，选择应符合设计要求。4接插件检验要求：（1）接线排和信息插座及其它接插件塑料材质应含有阻燃性。（2）保安接线排保安单元过压、过流保护各项指标应符合邮电部相关要求。（3）光纤插座连接器使用型号和数量、位置和设计相符。（4）光纤插座面板应有发射（TX）和接收（RX）显著标志。5配线设备使用应符合下列要求：（1）电缆交接设备型号、规格应符合设计要求：（2）光、电缆交接设备编排及标志名称应和设计相符。各类标志名称应统一，标志位置正确，清楚。6相关对绞电缆电气性能、机械特征、光缆传输性能及接插件具体技术指标和要求，应符合设计规范。C设备安装1机架安装要求（1）机架安装完成后，水平、垂直度应符合厂家要求。如无厂家要求，垂直偏差不应大于3mm。（2）机架上多种零件不得脱落或碰坏。漆面如有脱落应给予补漆，多种标志完整清楚。（3）机架安装应牢靠，应按施工图要求进行加固。（4）安装机架面板，架前应留有1.5m空间，机架后面离墙距离应大于0.8m，方便于安装和施工。（5）壁挂式机框底距地面宜为300800mm。2配线设备机架安装要求：（1）采取下走线方法时，架底位置和电缆上线孔相对应。（2）各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。（3）接线端子多种标志应齐全。（4）交接箱或暗线箱宜暗设在墙内。预留墙洞安装，箱底高出地面宜为5001000mm。3各类接线模块安装要求：（1）模块设备应完整，安装就位，标志齐全。（2）安装螺丝必需拧紧，面板应保持在一个水平面上。4信息插座安装要求：（1）安装在活动地板或地面上，应固定在接线盒内，插座面板有直立和水平等形式；接线盒盖可开启，并应严密防水、防尘。接线盒盖应和地面齐平。（2）安装在墙体上，宜高出在地面300mm，如地面采取活动地板时，应加上活动地板内净高尽寸。（3）信息插座底座固定方法以施工现场条件而定，宜采取扩张螺钉、射钉等方法。（4）固定螺丝需拧紧，不应产生松动现象。（5）信息插座应有标签，以颜色、图形、文字表示所接终端设备类型。（6）安装位置应符合设计要求。5电缆桥架及槽道安装要求：（1）桥架及槽道安装位置应符合施工图要求，左右偏差不应超出50mm。（2）桥架及槽道水平度每平方米偏差不应超出2mm。（3）垂直桥架及槽道应和地面保持垂直，并无倾斜现象，垂直度偏差不应超出3mm。（4）两槽道拼接处水平度偏差不应超出2mm。（5）吊架安装应保持垂直，整齐牢靠，无倾斜现象。（6）金属桥架及槽道和节间应接触良好，安装牢靠。6安装机架、配线设备及金属钢管、槽道接地体应符合设计要求，并保持良好电气连接。D缆线敷设和支撑保护方法1线缆敷设（1）缆线敷设通常应符合下列要求：1）缆线布放前应查对规格、程式、路由及位置和设计要求相符。2）缆线布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。3）缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清楚、端正和正确。4）电源线、信号电缆、结绞电缆、光缆及建筑物内其它弱电系统缆线应分离布放。各缆线间最小净距应符合设计要求。5）缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度通常为36m，工作区为0.30.6m；光缆在设备端预留长度通常为510m。有特殊要求应按设计要求预留长度。6）缆线弯曲半径应符合下列要求：非屏蔽4对对绞电缆弯曲半径应最少为电缆外径4倍，在施工过程中应最少为8倍。屏蔽对绞电缆弯曲半径应最少为电缆外径610倍。主干对绞电缆弯曲半径应最少为电缆外径10倍。光缆弯曲半径最少少为光缆外径15倍，在施工过程中应最少为20倍。缆线布放，在牵引过程中，吊挂缆线支点相隔间距不应大于1.5m，布放缆线牵引力,应小于缆线许可张力80%，对光缆瞬间最大牵引力不应超出光缆许可张力。在以牵引方法敷设光缆时，关键牵引力应加在光缆加强芯上。缆线布放过程中为避免受力和扭曲，应制作合格牵引端头。如采取机械牵引时，应依据缆线牵引长度、布放环境、牵引张力等原因选择集中牵引或分散牵引等方法。 布放光缆时，光缆盘转动应和光缆布放同时，光缆牵引速度通常为15m/min。光缆出盘处要保械松驰弧度，并留有缓冲余量，又不宜过多，避免光缆出现背扣。（2）预埋线槽和暗管敷设缆线应符合下列要求：1）敷设管道两端应有标志，表示出房号、序号和长度。2） 敷设暗管时宜采取钢管或阻燃硬质PVC管。布主放双护套线和主干缆线时，直线管道管径利用率应为5060%，弯管道为4050%，暗管布放4对对绞电缆时，管道截面利用率应为2530%。预埋线槽宜采取金属线槽，线槽截面利用率不应超出40%。3）光缆和电缆同管敷设时，应在暗管内预置塑料管子，将光缆敷设在子管内，使光缆和电缆分开布放，子管内径应为光缆外径1.5倍。（3）设置电缆桥架和线槽敷设缆线应符合下列要求：1）电缆桥架宜高出地在面2.2m以上，桥架顶部距顶棚或其它障碍物不应小于0.3m。桥架宽度不宜小于0.1m,桥架内横断面填充率不应超出50%。2）电缆桥架内缆线垂直敷设时，在缆线上端和每间隔1.5 m处应固定在桥架支架上；水平敷设时，在缆线首、尾、转弯及每间隔35m处进行加固。3）电缆线槽宜高出地面2.2m.在吊顶内设置时, 槽盖开启面应保持80mm垂直净空，线槽截面利用率不应超出50%。4）布放线槽缆线能够不绑扎，槽内缆线应顺直，尽可能不交*，缆线不应溢于线槽，在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。5）在水平、垂直桥架和垂直线槽内敷设缆线时，应对缆线进行绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其它信号电缆应依据缆线类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀，松紧适度。6）建筑群子系统采取架空、管道、直埋、墙壁及暗管敷设电光缆施工技术要求应参考邮电部市内电话线路工程施工及验收技术规范，电信网光纤数字传输系统工程施工及验收暂行技术要求相关要求实施。2支撑保护方法（1）配线子系统缆线敷设支撑保护方法应符合下列要求：1）预埋金属线槽支撑保护方法；在建筑物中预埋线槽可为不一样尺寸，按一层或二层设置，应最少预埋二根以上，线槽截面高度不宜超出25mm。线槽直埋长度超出6m或在线槽路由交*、转弯时宜设置拉线盒，方便于布放缆线和维修。2）预埋暗管支撑保护要求：暗管宜采取金属管或阻燃硬质PVC管，预埋在墙体是间暗管内径不宜超出50mm，楼板中暗管内径宜为1525mm。直线布管30m应设置暗线箱等装置。暗管转弯角度应大于90o，在路径上每根暗管转弯不得多于二个，并不应有S弯出现。在弯曲布管时，每间隔15m处应设置暗线箱等装置。暗管转弯曲率半径不应小于该管外径6倍，如暗管外径大于50mm时，不应小于10倍。3）设置缆线桥架和缆线线槽支撑保护要求：桥架水平敷设时，支撑间距通常为1.53m，垂直敷设时固定在建筑物构体上间距宜小于2m。金属线槽敷设时，在下列情况下设置支架或吊架：A线槽接头处；B间距3m；C离开线槽两端口0.5m处；D转弯处。塑料线槽槽底固定点间距通常为1m。4）铺设活动地板敷设缆线时，活动地板内净空不应小于150mm，活动地板内假如作为通风系统风道使用时，地板内净高不应小于300mm。5）在工作区信息点位置和缆线敷设方法未定情况下，或在工作区采取地毯下布放缆线时，在工作区宜设置交接箱，每个交接箱服务面积约为80m2。6）不一样种类缆线布放在金属线槽内，应同槽分室布放。金属线槽接地应符合设计要求。7）干线子系统缆线敷设支撑保护应符合下列要求：1）缆线不得布放在电梯或管道竖井中。2）干线通道间应沟通。竖井中缆线穿过每层楼板孔洞宜为矩形或圆形。矩形孔洞尺寸不宜小地300mm100mm，圆形孔洞处应最少安装三根圆形钢，管径不宜小于100mm。E缆线终端1缆线终端通常要求：（1）缆线在终端前,必需检验标签颜色和数字含义,并按次序终端.（2）缆线中产不得产生接头现象。（3）缆线终端处必需卡接牢靠，接触良好。（4）缆线终端应符合设计和厂家安装手册要求。（5）对绞电缆和插件连接应认准线号、线位色标，不得颠倒和错接。2对绞电缆芯线终端应符合下列要求：（1）对绞电缆芯线终端应量保持扭绞状态，非扭绞长度对于5类线不应大于13mm，4类线小于25mm。（2）剥除护套均不得刮伤绝缘层，应使用专用工具剥除。（3）对绞线在和信息插座（RJ45）相连时，必需按色标和线对次序进行卡接。插座类型、色标和编号应符合下图要求：（4）对绞电缆和RJ45信息插座卡子连接时，就按先近后远，先上后下次序进行卡接。（5）对绞电缆和接线模块（IDC、RJ45）卡接时，应按设计和厂家要求进行操作。（6）屏蔽对绞电缆屏蔽层和接插件处屏蔽罩可*接触，缆线屏蔽层应和接插屏蔽罩360圆周接触，接触长度不宜小于10mm。3.光缆芯线终端应符合下列要求：（1）采取光纤连接盒对光缆芯线接续、保护，光纤连接盒可为固定和抽屉二种方法。在连接盒中光纤应能得到足够弯曲半径。（2）光纤融接或机械接续处应加以保护和固定，使用连接器方便于光纤跳接。（3）连接盒面板应有标志。（4）跳线软纤活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求。4各类跳线终端（1）各类跳线缆和接插件间接触应良好，接线无误，标志齐全。跳线选择类型应符合系统设计要求。（2）各类跳线长度应符合设计要求，通常对绞电缆不应超出5m,光缆不应超出10m。F工程验收1完工技术文件应做到以下要求：（1）工程完工以后，施工单位应在工程验收以前，将工程完工技术资料一式三份交给建设单位。（2）综合布线系统工程完工技术资料应包含以下内容：安装工程量；工程说明；设备、器材明细表；完工图纸为施工中更改后施工设计图；测试统计；系统如采取微机设计、管理、维护、监测，应提供程序清单和用户数据文件，如磁盘、操作说明等文件；工程变更、检验统计及施工过程中，需更改设计或采取相关方法，由建设、设计、施工等单位之间双方洽商统计；随工验收统计；隐蔽工程签证。（3）完工技术文件要确保质量，做到外观整齐、内容齐全、数据正确。（4）综合布线系统工程，应按以下所列项目、内容进行检验：1 工程电气性能测试 连接图；长度；衰减；近端串扰；设计中特殊要求内容 随工检验2 光张特征测试 类型（单模或多模）；衰减；反射 完工检验3 系统接地 符合设计要求 完工检验1完工技术文件 清点交接技术文件 完工检验2工程验收评价 考评工程质量，确定验收结果 完工检验
