机械制图常用件画法及注意项目.doc

机械制图

机械制图原则画法及注意事项

王毅
-12-28

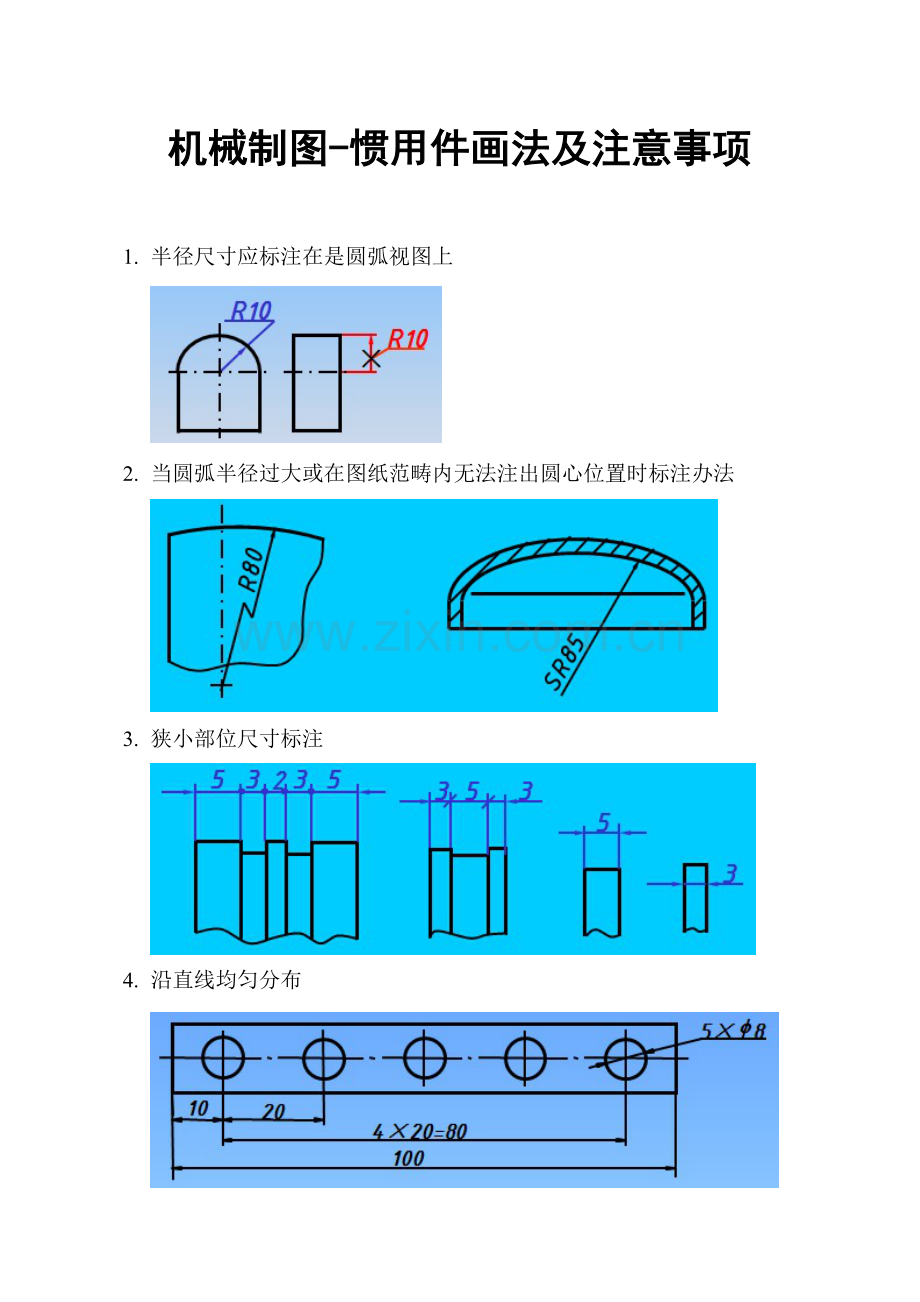

机械制图-惯用件画法及注意事项

1. 半径尺寸应标注在是圆弧视图上

2. 当圆弧半径过大或在图纸范畴内无法注出圆心位置时标注办法

3. 狭小部位尺寸标注

4. 沿直线均匀分布

5. 沿圆周均匀分布

6. 断面为正方形构造标注

7. 均匀厚度板状零件标注（不必另画视图表达厚度）

8. 斜度画法

9. 锥度是指圆锥底面直径与高度之比，或是圆锥台底圆直径与顶圆直径之差与高度之比
锥度=D/L=(D-d)/l=2tanα 普通写成1:n形式

锥度画法：

10. 连接圆弧圆心是由作图拟定，故在标注尺寸时只注半径，而不注圆心位置尺寸。
11. 外螺纹规定画法：

外螺纹剖视图：

12. 内螺纹规定画法：

内螺纹剖视图：

13. 不穿通螺纹孔画法：

14.螺纹局部构造画法与标注：

14. 螺纹牙型表达：

15. 螺纹相贯画法：

16. 螺纹连接画法：大径线和大径线对齐；小径线和小径线对齐。
旋合某些按外螺纹画；别的某些按各自规定画。

17. 画法环节：
①画外螺纹
②拟定内螺纹端面位置
③画内螺纹及别的某些投影

18. 螺纹标注：
①标注基本格式

②标注示例：

③标注办法：

19. 六角螺母：

20. 六角头螺栓：

21. 垫圈：

22. 螺钉：
螺钉 GB/T 65 M12×1 （开槽圆柱头螺钉）

23. 螺栓装配图简化画法：

24. 螺钉装配图简化画法：

25. 螺柱联接装配图比例画法：

26. 紧定螺钉联接装配图比例画法：

27. 键

28. 轴上键槽画法及尺寸注法：

29. 轮毂上键槽画法及尺寸注法：

30. 销

31. 齿轮

32. 滚动轴承

33. 弹簧
