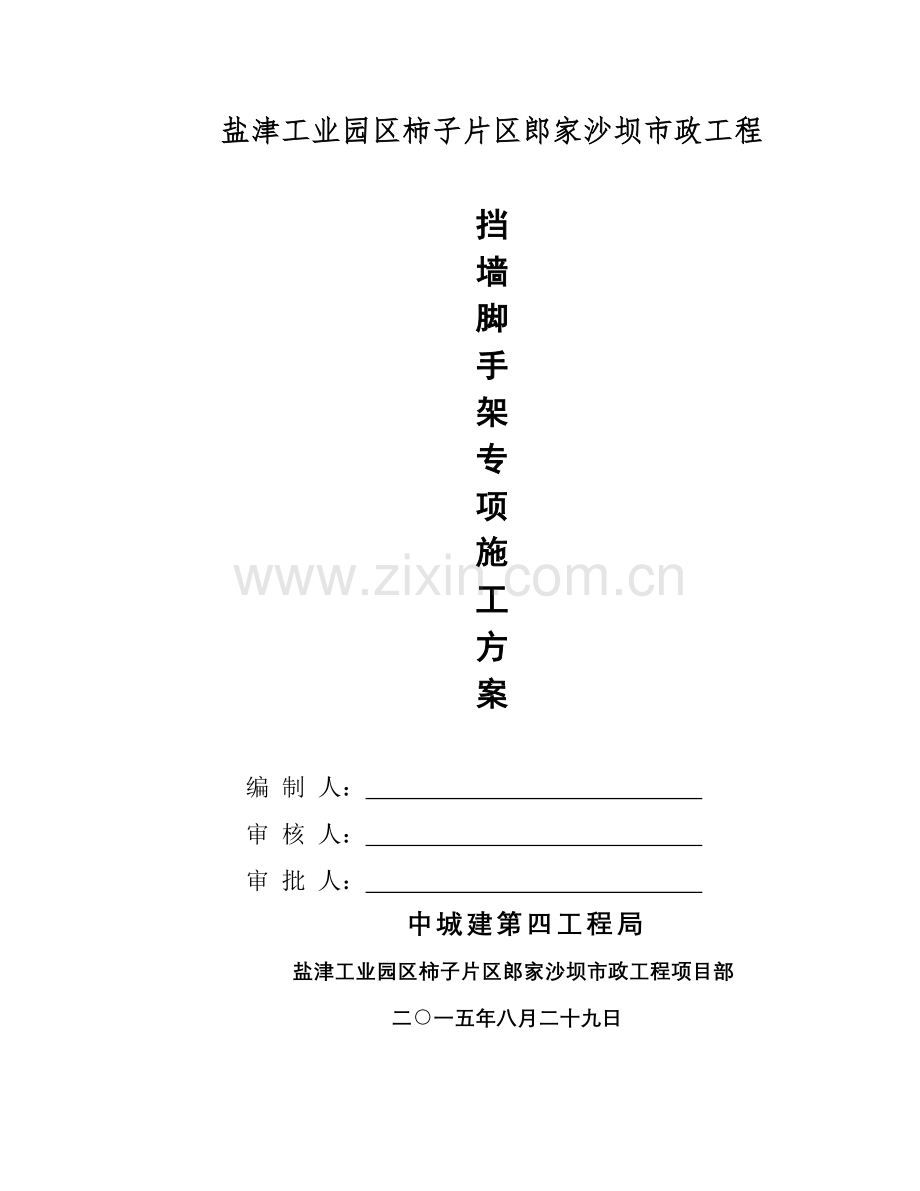

盐津工业园区柿子片区郎家沙坝市政工程 挡墙脚手架专项施工方案编 制 人： 审 核 人： 审 批 人： 中城建第四工程局盐津工业园区柿子片区郎家沙坝市政工程项目部 二一五年八月二十九日目 录一、编制依据2二、作业概况2三、准备工作2四、专题方案3五、技术方法5六、脚手架验收 8七、脚手架拆除9一、编制依据1、施工图纸：盐津工业园区柿子片区郎家沙坝工业组团市政工程施工设计图2、关键规范，规程：建筑施工扣件式钢管脚手架安全技术规范JGJ130-建筑施工高处作业安全技术规范JGJ80-91建筑施工安全检验标准JGJ59-99 3、参考书：建筑施工手册第四版 二、工程概况 盐津工业园区柿子片区郎家沙坝河堤工程，全长2235.93m，其中：钢筋混凝土扶壁式挡墙2059.67m，重力式挡墙139.93m，沿白水江右岸而建。扶壁式挡墙采取C30钢筋混凝土，重力式挡墙采取M7.5浆砌片石。长度分别为4.816m，分段部署,墙高分别为917m。三、准备工作1、脚手架搭设、变动和拆除属于特种作业，其操作人员必需是经过安检局经过培训合格后取得特殊作业工作证件人员。作业人员必需经过培训合格才能施工作业。2、进场对搭设脚手架位置作实际勘察，明确搭设场地是否符合要求，是否要采取特殊处理等准备工作。3、钢管采取48mm，壁厚3.5mm钢管，提供合格证。立杆、大横杠和斜杆最大长度为6m,其质量符合现行国家标准要求。钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深划痕，钢管外排刷黑黄相间油漆。4、扣件不得有裂纹、气孔、不宜有缩松、砂眼、浇冒口残余、披缝、毛刺等现象。扣件紧固程度应在40-50N.m，并小于65N.m，对接扣件抗拉承载力为3KN。扣件上螺栓保持合适拧紧程度。5、安全网及密网全是合符国建要求有合格证产品。全部材料全部经过CDBHES专员检验后才能施工。6、脚手板采取木跳板，厚度大于50mm,宽度大于150mm,长度为2-6米，不得有开裂、腐朽。7、多种准备工作完成后在CDB现场主管签施工作业许可后才能进场施工。四、专题方案依据本工程特点，在挡土墙外搭设落地式双排钢管脚手架。搭设脚手架工艺程序：准备工作放线铺设垫板按立杆间距排放底座放置纵向扫地杆立杆横向扫地杆大横杆小横杆剪刀撑铺木跳板护身栏杆和挡脚板挂警示牌检验验收。具体施工步骤及方案以下：1、对搭设架地基平场、基座硬化。先放线对搭设脚手架地面放线、定位。土建工人对施工区平整场地，铺底座下垫板，其厚度大于50mm，布设必需平稳，不得悬空。 2、立杆脚手架采取双排立杆，立杆接头采取对接扣件连接，立杆和大横杆采取直角扣件连接。接头交错部署，两个相邻立杆接头避免出现在同时同跨内，并在高度方向错开距离大于50cm，各接头中心距主节点距离小于60cm3、大横杆（纵杆）大横杆置于小横杆之上，在立杆内侧，用直角扣件和立杆扣紧，其长度大于3跨、大于6m，同一步大横杆四面要交圈。大横杆采取对接扣件连接，其接头交错部署，不在同时同跨内。相邻接头水平距离大于50cm，各接头距立杆距离小于50cm。4、小横杆每一立杆和大横杆相交处（即主节点），全部必需设置一根小横杆，并采取直角扣件扣紧在立杆上，该杆轴线偏离主节点距离小于15cm。小横杆间距应和立杆间距相同，依据作业层脚手板搭设需要，可在两立杆之间在等间距设置增设1-2根小横杆，其最大间距小于75cm。小横杆伸出外排大横杆边缘距离大于10cm，伸出里排大横杆距结构外边缘15cm，。上、下层小横杆应在立杆处错开部署，同层相邻小横杆在立杆处相向部署5、纵横向扫地杆纵向扫地杆采取直角扣件固定在距底座下部20cm处立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方立杆上。6、剪刀撑剪刀撑随立杆、纵横向水平杆（刷黄黑相间颜色） 同时搭设，用通长剪刀撑沿架高连续部署。剪刀撑每6步4跨设置一道，斜杆和地面夹角在450-600 之间。斜杆相交点处于同一步直线上，并沿架高连续部署。剪刀撑一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出端头上，两端分别用旋转扣件固定，在其中间增加2-4个扣接点。全部固定点距主节点距离小于15cm。最下部斜杆和立杆连接点距地面高度控制在30cm内剪刀撑杆件连接件采取搭接，搭接长度大于1.0m，并用3个旋转扣件固定，端部扣件盖板边缘至杆端距离大于10cm。7、防护方法作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底步侧面设18cm高挡脚板并刷黄黑相间油漆。五、技术方法1、搭设或拆除脚手架时，必需划出安全区，设警戒标志，并应有专员警戒，严禁无关人员靠近。脚手架搭设操作人员，必需持证上岗，并经专业合格培训，不适于高空作业者，严禁上脚手架操作。搭设、拆除脚手架人员必需戴安全帽，安全带，使用工具要放在工具袋内，预防掉落伤人，登高要穿防滑鞋等PPE装备。当遇六级及六级以上大风和雨天气时，应停止脚手架搭设和拆除工作。雨后上架作业，应有防滑方法，并应扫除积物。结构外脚手架每支搭一层，支搭完成后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。2、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3KN/ m2，确保安全。3、结构施工时不允很多层同时作业。4、看成业层高出其下连墙件3.6m以上且其上尚无连墙件时，应采取合适临时撑拉方法。5、各作业层之间设置可靠防护栅栏，预防坠落物体伤人。6、定时检验脚手架，发觉问题和隐患，在施工作业前立即维修加固，以达成坚固稳定，确保施工安全。7、立杆垂直度许可偏差小于架高1/200，全高垂直度小于80mm。8、大横杆同一排水平偏差小于总长1/300且小于50mm。9、用于连接大横杆扣件，开口应朝架内侧，螺栓要向上。直角扣件开口不得朝下，内外立杆连接需要对接扣件，不得采取搭接。10、剪刀撑斜杆两端扣件和立杆节点距离小于200mm，中间1-2个连接点。接长采取搭接，搭接长度为1米，采取三只回转扣件锁紧。11、连接杆应和脚手架成垂直，并尽可能拉撑在立杆和大横杆交接处。12、脚手架各杆件相交伸出端头，均应大于10cm以防杆件滑脱。13、底座沉降小于2mm，步距偏差上下20mm，纵距偏差为左右50mm，横距偏差为前后20mm。14、脚手架必需以同意方法借助梯子上、下脚手架。脚手架必需以专有金属系统组成(包含像连接件和卡子等附件)并设计含有足够强度，以在最不利承载条件下承受全部人和材料重量；脚手架必需含有安全支撑和悬吊特征，在必需时应予固定以确保其稳定性，除非作为一个独立脚手架，不然，脚手架应和支持其支撑建筑物做刚性连接。脚手架连接件和配件必需保持在良好状态并进行维护。全部脚手架基础必需是坐落在坚固地基上，全部脚手架支柱应置于硬质基板上，以防下沉或滑动，当立柱所处地基表面仍然下沉时，必需使用木垫板；假如一些支柱坐落在此向下延伸坡度还低地平上时，必需对基础给予加强，即采取水平管在两个方向上垂直；支柱接头必需交错排列，以克服任何高度上微弱步骤。在脚手架搭建中，用连接杆就位和固定，不管有没有可能，连杆必需和内、外横木上固定，最好采取合适长度撑杆； 在不能使用连杆地方，适用方法，像从其它楼房或加宽脚手架上架设斜管、支柱、钢带、支杆方法也能够考虑使用；在使用外露连杆地方，外露长度不超出其总长 50。必需一直使用撑杆以加固脚手架，并预防其侧向移动，在承受关键压力地方，必需尽可能紧地将撑杆和节点固定(在有2个或2个以上管子交叉处)；独立连结脚手架应含有内横木撑杆，该撑杆通常在备用立杆上：在其它脚手架上(和在独立连接不能固定横木撑杆上)，正面或纵向撑杆必需在该脚手架正面处安装：在每一次提升中，不管使用哪一个撑杆，全部应和直角连接件伸缩横档固定，并和铰接连接件支柱固定；各通路平台因变形而出现不稳定时，必需使用平面撑杆。任何铺设于脚手架上面跳板必需含有相同长度和相同厚度；依据跳板厚度和长度，横档间距可做调整；跳板两端悬空长度不得小于50mm，而且不得大手该跳板厚度4倍；踏板和护栏必需和脚手架全部边缘处固定。搭建踏板高度最少为150mm，扶手高度必需在平台和内立柱以上900mm至1200mm之间；全部跳板必需稳固，预防其移动，在材料可能会从脚手架跌落地方，必需设置工具护栏或采取其它防护性方法；不管有没有可能工作平台最少从任何墙壁或建筑物一端向外延伸600mm(及在这一端进行施工时)；通道和工作平台最好水平设置，许可设置成25角度斜坡(垂直和水平比为l：4)，在坡度过陡地方应设置阶梯。全部拆除必需有条不紊进行，而且全部材料必需安全降落至地面。 六、脚手架验收在搭建过程中，必需由脚手架监理进行定时检验，脚手架质量和搭脚手架者资格及她们监理，必需经过由独立合格检验人评审：在使用脚手架之前，必需由独立检验人认真检验和认证；脚手架任何一段不经检验不许使用，如未经过检验，则被认为不合格，必需在不能使用脚手架上悬挂警示牌。要严格把好验收关。要以建筑物结构分段，可分部位验收。各部分全部要根据技术交底和相关质量要求，严格把关，确保搭设质量。脚手架搭设由专业施工队持证上岗进行搭设，专员负责，搭设完成后后，必需经过现场安全员检验后，上报项目责任人进行验收，签字认定合格后，才能投入使用。发觉问题立即加固。验收合格后外脚手架未经同意，任何人不得任意拆除。在使用脚手架之前，必需由独立称职人员对其进行检验，该独立检验人对检验中发觉问题必需按确队检验表给予统计。对于每座脚手架必需含有最新交接证书。在脚手架使用期间，必需每七天最少检验一次，检验工作由独立检验人负责实施，并对其所存在缺点进行修复：未经独立检验人事先同意和其监督下，不得进行脚手架更换和修复工作脚手架只能在得到检验合格证情况下方可使用；焊接用地线决不许搭接在脚手架上；除非绝对必需，不然严禁人员在脚手架下面工作。拆除脚手架任何人在拆卸期间内必需确保其安全和稳定，拆除程序必需是：决不可出现不稳定情况，不管脚手架多高；当脚手架处于拆除之中时，脚手架任何部分不得使用，所以，必需悬挂通告并严禁人员经过。七、脚手架拆除1、脚手架拆除施工工艺拆脚手架应遵守由上而下，先搭后拆标准，即先拆除拉杆、脚手板、剪刀撑、斜撑，以后拆小横杆、大横杆、立杆等（通常拆除次序为：栏杆、脚手板、剪刀撑、小横杆、大横杆、立杆）。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最终两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。全部连墙杆等必需随脚手架拆除同时下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。拆除后架体稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑预防变形，拆除各标准节时，应预防失稳。当脚手架拆至下部最终一根长钢管高度（约6m）时，应先在合适位置搭临时抛撑加固，后拆连墙件。2、脚手架拆除安全技术方法（1）拆架前,全方面检验待拆脚手架，依据检验结果，拟订出作业计划，报请同意，进行技术交底后才准备工作。拆除前应召集相关人员对架体进行全方面检验，确定不需要脚手架时，方可进行拆除。（2）架体拆除前，必需察看施工现场环境，包含架空线路、外脚手架、地面设施等各类障碍物、地锚、揽风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除尽可能拆除掉。（3）拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专员指挥，严禁非作业人员进入。拆除脚手架前，应将脚手架上遗留材料，杂物等清理洁净，根据先装者后拆，后装者先拆次序进行。（4）拆除时要统一指挥，上下呼应，动作协调，当解开和另一人相关结扣时，应先通知对方，以防坠落。不准分立面拆架或上下两步同时进行拆除。剪刀撑应先拆除中间后，再拆除两头扣件，全部连墙杆等必需随脚手架同时拆除。全部杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。（5）在拆架时，不得中途换人，如必需换人时，应将拆除情况交代清楚后方可离开。拆下杆件和另配件运到地面后，应随时整理，检验，按品种，分规格，堆放整齐，妥善保管。（6）天天拆架下班时，不应留下隐患部位。（7）拆架时严禁碰撞脚手架周围电源线，以防触电事故。（8）全部杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。（9）全部脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。（10）拆下零配件要装入容器内，用吊篮吊下；拆下钢管要绑扎牢靠，双点起吊，严禁从高空抛掷。拆下脚手架时，要加强对成品保护，天天拆架下班时，不应留下安全隐患。
