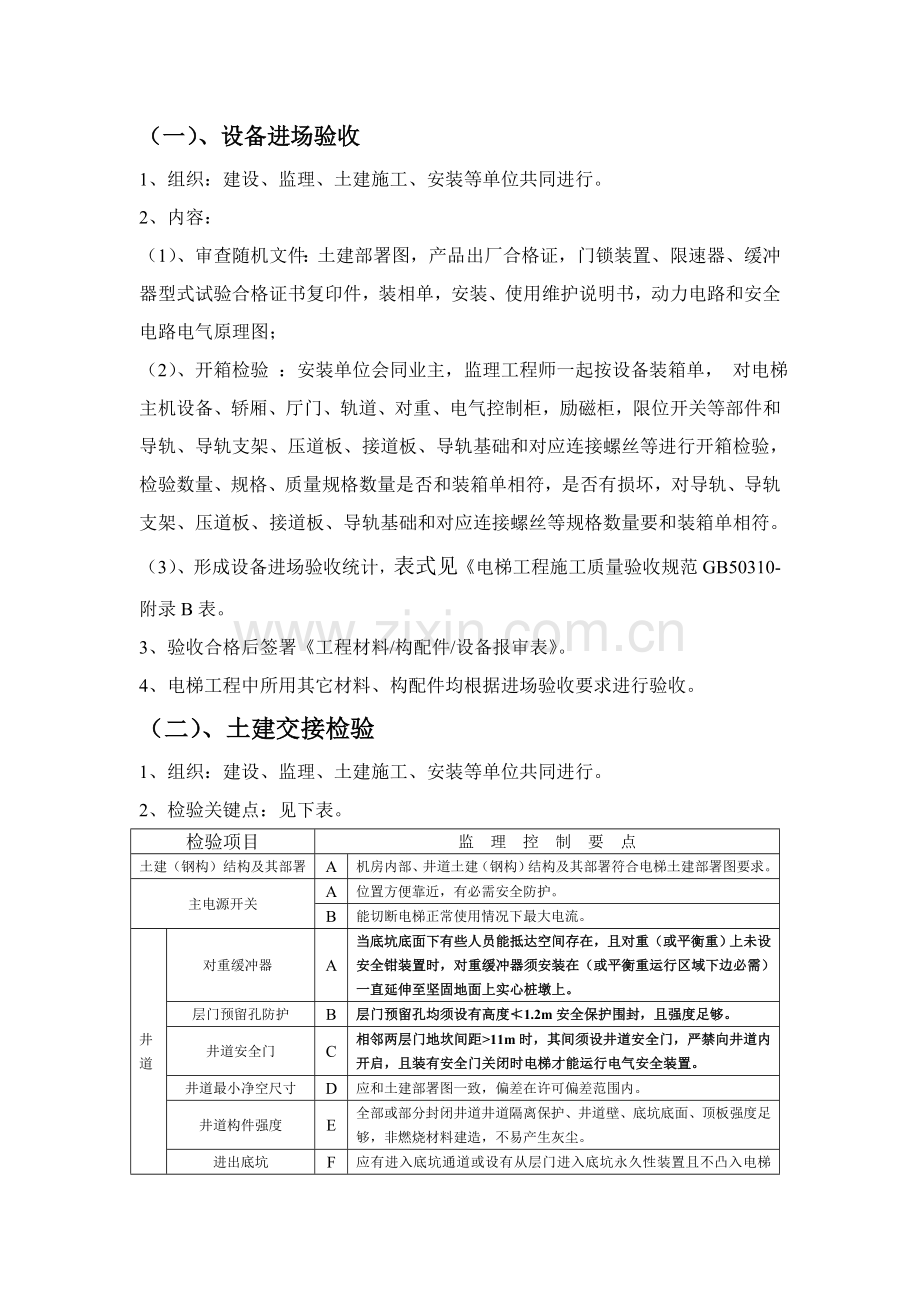

电梯安装监理实施细则一、工程概况二、编制依据1、经同意监理计划；2、建设工程监理规范GB50319-；3、建筑工程施工质量验收统一标准GB50300-；4、电梯工程施工质量验收规范GB50310-；5、建筑电气工程施工质量验收规范GB50303-；6、经审定电梯安装方案；7、电梯制造和安装安全规范GB7588-95；8、电梯技术条件GB/T10058-97；9、电梯试验方法GB10059/T-97；10、建筑设备安装分项工程施工工艺标准（中国建筑工业出版社 1999年版）。三、安装准备监理1、搜集、学习电梯安装技术规范、标准；2、通知建设单位办理电梯报监手续；3、熟悉图纸，参与设计技术交底和图纸会审；4、帮助考察、选择电梯安装分包商，审查分包单位资质报审表及其营业执照、安装资质、安全生产许可证、项目管理班子资格、三类人员安全考评合格证、特殊工种特种作业操作资格证等证实资料，复核分包协议、安全协议；5、审查安装专题方案、安装工艺（安装手册或安装说明书）、施工操作规程；6、帮助进行电梯设备定制或采购；7、审查安装单位施工现场质量和安全确保体系；8、督促总包、分包单位做好质量、安全技术交底。9、电梯井道脚手架必需经过安全技术部门检验、验收后方可使用， 场用电，照明用电必需符合施工现场临时用电安全技术规范要求。四、安装施工监理（一）、设备进场验收1、组织：建设、监理、土建施工、安装等单位共同进行。2、内容：（1）、审查随机文件：土建部署图，产品出厂合格证，门锁装置、限速器、缓冲器型式试验合格证书复印件，装相单，安装、使用维护说明书，动力电路和安全电路电气原理图；（2）、开箱检验 ：安装单位会同业主，监理工程师一起按设备装箱单， 对电梯主机设备、轿厢、厅门、轨道、对重、电气控制柜，励磁柜，限位开关等部件和导轨、导轨支架、压道板、接道板、导轨基础和对应连接螺丝等进行开箱检验，检验数量、规格、质量规格数量是否和装箱单相符，是否有损坏，对导轨、导轨支架、压道板、接道板、导轨基础和对应连接螺丝等规格数量要和装箱单相符。（3）、形成设备进场验收统计，表式见电梯工程施工质量验收规范GB50310-附录B表。3、验收合格后签署工程材料/构配件/设备报审表。4、电梯工程中所用其它材料、构配件均根据进场验收要求进行验收。（二）、土建交接检验1、组织：建设、监理、土建施工、安装等单位共同进行。2、检验关键点：见下表。检验项目监 理 控 制 要 点土建（钢构）结构及其部署A机房内部、井道土建（钢构）结构及其部署符合电梯土建部署图要求。主电源开关A位置方便靠近，有必需安全防护。B能切断电梯正常使用情况下最大电流。井道对重缓冲器A当底坑底面下有些人员能抵达空间存在，且对重（或平衡重）上未设安全钳装置时，对重缓冲器须安装在（或平衡重运行区域下边必需）一直延伸至坚固地面上实心桩墩上。层门预留孔防护B层门预留孔均须设有高度1.2m安全保护围封，且强度足够。井道安全门C相邻两层门地坎间距11m时，其间须设井道安全门，严禁向井道内开启，且装有安全门关闭时电梯才能运行电气安全装置。井道最小净空尺寸D应和土建部署图一致，偏差在许可偏差范围内。井道构件强度E全部或部分封闭井道井道隔离保护、井道壁、底坑底面、顶板强度足够，非燃烧材料建造，不易产生灰尘。进出底坑F应有进入底坑通道或设有从层门进入底坑永久性装置且不凸入电梯运行空间。井道电梯专用G井道内不得装设和电梯无关设备、电缆等。装采暖设备，应非蒸气、水热源，且控制和调整装置设在井道外面。井道内照明J井道内设有永久性电气照明，照度50lx，井道最高点和最低点0.5m以内各装一盏灯，再设中间一盏灯，并分别在机房和底坑设一控制开关。最低点和隔障K装有多台电梯井道内各电梯底坑之间应设置最低点，离底坑地面0.3m，且最少延伸到最低层站楼面以上2.5m高度隔障，在隔障宽度方向上隔障和井道壁之间间隙150mm。当轿顶边缘和相邻电梯运动部件之间水平距离0.5m时，应设楼梯（或台阶）和高0.9m安全防护栏杆。地面有0.5m深凹坑或槽坑时均应盖住。供人员活动空间和工作台面以上净高1.8m。检修活板门有0.8m0.8m净通道，开门到位后能自行保持开启位置，关闭后能支撑两个人重量，无永久性变形。接地电源零线和接地线分设，机房内接地装置接地电阻值4。防渗漏防渗漏保护良好，无积水。3、土建交接检验统计表式见电梯工程施工质量验收规范GB50310-附录A表。（三） 导轨安装工程 1 施工阶段 操作工艺（1）导轨安装工艺步骤：确定导轨支架位置安装导轨支架安装导轨调整导轨（2）对重安装工艺步骤：吊装前准备工作对重框架吊装就位对重导靴安装、调整对重块安装及固定 2 监控关键点及质量标准（1）质量标准实施GB50310电梯工程施工质量验收规范44要求。（2）监控关键点见下表： 安装内容监 理 控 制 要 点导轨架安装A安装牢靠，位置正确，双面焊牢，焊缝饱满，焊波均匀。B支架间距图纸无明确要求时，可2M一个，部分处（如碰到接道板）间距可合适放大，但小于2.5M。C顶端导轨架距导轨顶端距离500mm。导轨安装A安装牢靠。B轨距偏差和导轨相互偏差符合电梯工程施工质量验收规范GB50310-中44要求。C导轨组装许可偏差，尺寸要求应符电梯工程施工质量验收规范GB50310-中44要求。对重安装A对重安装当对重（或轿厢）将缓冲器完全压缩时，轿厢（或对重）导轨长度必需有大于0.1+0.035V2（以米表示）深入制导行程。4 验收阶段（1） 检验方法：用导轨检验尺、塞尺、钢板尺量和吊线检验。（2） 检验数量：安装单位自检， 电梯全部导轨，每2-3m检验一点(对应点)，监理检验安装自检统计。（3）监理工程师每日将监理工作纪要统计于监理日志中， 对施工监理过程中发觉不合格，签发监理通知单要求施工单位立即整改，经整改后确定整改复查报审表。对需向业主专题说明事项，报监理备忘录二 轿厢、层门组装工程 1 程序及要求（1） 导轨安装找正完成后，顶层脚手架拆掉，要有足够作业空间。 （2） 施工照明要满足作业要求，必需时使用手把灯。（3） 顶层厅门无堆积物，有足够搬运大型部件通道。 （4） 轿厢、厅门零部件应完好无损，数量齐全，规格符合要求，各转动、传动部件灵活可靠。（5）各层厅门及脚手架上洁净、无杂物。防护门安全可靠，有防火方法，设专员看管。（6）各层脚手架横杆位置应不防碍稳装地坎，厅门安装施工要求。 2 施工阶段 操作工艺 （1）轿厢安装工艺步骤：准备工作安装底梁安装立柱安装上梁装轿箱底盘安装导靴安装围扇安装轿门装轿顶装置装限位开关碰铁安装调整超载、满载开关 （2） 层门安装工艺步骤：稳装地坎安装门立柱、上滑道、门套安装厅门、调整厅门机锁、电锁安装3 监控关键点及质量标准（1）质量标准实施GB50310电梯工程施工质量验收规范 45和46中要求。（2）监控关键点见下表：安装内容监 理 控 制 要 点轿厢安装A组装牢靠，轿壁结合处平整，开门侧轿壁垂直度偏差小于1/1000。轿厢洁净、无损伤。B轿厢地坎和各层门地坎间距偏差均严禁超出+2mm-1mm。C开门刀和各层门地坎和各层门开门装置滚轮和轿厢地坎间间隙均必需在5mm8mm范围以内。层门安装A层门指示灯盒及召唤盒安装位置正确，面板和墙面贴实，横竖端正，清洁美观。B层门地坎应含有足够强度。其地坎牛腿不管是混凝土结构还是钢结构全部必需严格按要求施工。C层门地坎应含有足够强度。其地坎牛腿不管是混凝土结构还是钢结构全部必需严格按要求施工。门扇安装A门扇平整、洁净、无损伤，启闭轻快平稳。B中分式门关闭时上下部同时合拢，门缝一致。导靴安装A刚性结构：能确保电梯正常运行，且轿厢导轨顶面和两导靴内表面间隙之和小于2.5mm。B弹性结构：能确保电梯正常运行，且导轨顶面和导靴滑块面无间隙，导靴弹簧伸缩范围小于4mm。C滚轮导靴：滚轮对导靴不歪斜，压力均匀，中心靠近一致，且在整个轮缘宽度上和导轨工作面均匀接触。 4 验收阶段 （1） 检验方法：用吊线，尺量和观察检验。 （2） 检验数量：按施工单位抽查数抽查其中30%，但均不少于3处，或和施工单位共同检验，监督施工评定结果。三 曳引装置组装工程 1 程序及要求 （1） 机房建筑结构必需符合承载力设计要求，地面孔洞位置，大小要符合图纸及规范要求。 （2）机房门窗要齐全，地面洁净，照明符合要求，有足够作业空间。 2 施工阶段 操作工艺步骤 安装曳引机和导向轮 安装发电机组 安装承重梁 安装曳引机底座 安装限速器 安装钢带轮 3 监控关键点及质量标准 （1）质量标准实施GB50310电梯工程施工质量验收规范中要求。 （2）监控关键点见下表：安装内容监 理 控 制 要 点承重钢梁安装A必需符合设计要求和施工规范要求。曳引轮安装A轿厢空载时，曳引轮垂直度偏差必需大于或等于0.5mm。B.导向轮端面对曳引轮端面平行度偏差严禁大于1mm。限速器绳轮、钢带轮、导向轮安装A安装必需牢靠，转动灵活，其垂直度偏差严禁大于0.5mm。钢丝绳安装A钢丝绳应擦拭洁净，严禁有死弯、松股及断丝现象。B曳引绳张力相互差值小于510%。C曳引钢绳绳头制作：绳股弯曲符合要求，巴氏合金浇灌密实、饱满、平整一致。其它A当对重将缓冲器完全压缩时，轿厢上方空程严禁小于0.6+0.035V2(m)（小型杂物电梯轿厢和对重空程严禁小于0.3m）B制动器闸瓦应紧密地合于制动轮工作表面上；松闸时无磨擦，间隙均匀，且小于0.7mm。4 验收阶段 （1） 检验方法：用吊线，尺量检验。 （2 ） 检验数量：按施工单位抽查数抽查其中30%，但均不少于3处，或和施工单位共同检验，监督施工评定结果。按施工单位抽查数抽查其中30%，但均不少于3处，或和施工单位共同检验，监督施工评定结果。四 电气装置安装工程 1 程序及要求 （1） 各电气设备及部件规格、数量、质量应符合相关要求，多种开关应动作灵活可靠，控制柜，励磁柜应有出厂合格证及相关技术文件。 （2） 使用型钢及多种螺栓，焊条等规格，性能应符合图纸及使用要求。2 施工阶段 操作工艺步骤配线槽、配管挂随行电缆安装缓速开关、限位开关、开关碰铁安装感应开关感应板指示灯、按钮、操纵盘安装安装底坑检修盒安装中线盒随线架 导线敷设及接、焊、包、压头安装控制柜安装极限开关 导线敷设及接、焊、包、压头安装控制柜 安装极限开关 线架 3 监控关键点及质量标准 （1）质量标准实施GB50310电梯工程施工质量验收规范要求。 （2）监控关键点见下表安装内容监 理 控 制 要 点配电、控制屏、柜、盘、箱、盒安装及设备配线A机房内配电、控制屏、柜、盘安装应布局合理，横竖端正，整齐美观。B配电盘、柜、箱、盒及设备配线应连接牢靠，接触良好，包扎紧密，绝缘可靠，标志清楚，绑扎整齐美观。C电线管、槽安装应牢靠，无损伤，走向合理，出线口正确，槽盖齐全平整，和箱、盒及设备连接正确。非带电金属部分防腐涂漆均匀一致，无遗漏。D安装许可偏差应符合GBJ310-88中表2.4.9要求。供电电源线A必需单独敷设绝缘电阻A电气设备和配线绝缘电阻值必需大于0.5M。保护接地（接零）系统A必需良好。电线管、槽及箱、盒连接处跨接地线必需紧密牢靠，无遗漏。电梯随行电缆A绑扎牢靠，排列整齐，无扭曲，其长度必需确保轿厢在极限位置时不受力、不拖地。4 验收阶段（1） 检验方法：吊线、尺量、实测检验或检验安装统计。 （2）检验数量：按施工单位抽查数抽查其中30%，但均不少于3处，或和施工单位共同检验，监督施工评定结果。五 安全保护装置安装工程1 程序及要求（1） 各部件规格，数量应符合相关要求，且无损坏，有出厂合格证。（2） 各设备活动部件应灵活，功效可靠。 （3） 油压缓冲器活塞杆表面应洁净，无锈迹，备有防尘罩。 2 施工阶段 操作工艺 安装缓冲器底座 安装缓冲器 安装选层器下钢带轮、挂钢带 安装限速器绳索张紧装置、装限速绳 安装曳引绳赔偿装置 3 监控关键点及质量标准 （1）质量标准实施GB50310电梯工程施工质量验收规范要求。 （2）监控关键点见下表：安装内容监 理 控 制 要 点多种安全保护开关A固定必需可靠，且不得采取焊接。B和机械配合各安全开关，在GBJ310-88第2.5.2条所列多种情况下必需可靠动作，并使电梯立即停止运行。急停、检修、程序转换等按钮和开关A动作必需灵活可靠极限、限位、缓速装置A安装位置正确，功效必需可靠安全钳A楔块面和导轨侧面间隙为3-4mm，各间隙最大差值小于0.3-0.5mm。B钳口和导轨顶面间隙大于3mm，间隙差值小于0.5mm或满足使用要求。其它A轿厢自动门安全触板必需灵活可靠。B对重装置、轿厢地坎及门滑道端部和井壁安全距离严禁小于20mm。C曳引绳、随行电缆、赔偿链（绳）及其它运动部件在运行中严禁和任何部件碰撞或磨擦。4 验收阶段（1） 检验方法：实际操作和模拟检验，尺量或专用工具检验。 （2） 检验数量：按施工单位抽查数抽查其中30%，但均不少于3处，或和施工单位共同检验，监督施工评定结果。六 试运转1 准备阶段 （1）机房、井道、轿厢各部位清理完成。（2）各安全开关，厅门锁功效正常。 (3) 油压缓冲器按要求加油。 (4) 电梯安装完成，各部件安装合格，经全方面检验，确定符合要求后， 方可进行试运转。2 施工阶段 操作工艺步骤 准备工作 电气线路动作试验 曳引电机空载试验 慢速负荷试验 快速负荷试验 自动门调整 平层调整 3 监控关键点及质量标准（1）质量标准：实施GB50310电梯工程施工质量验收规范要求。（2） 监控关键点见下表：试运转项目监 理 控 制 要 点电梯起动运行和停止A轿厢内无较大震动和冲击，制动器可靠。运行控制A指令、召唤、定向、程序转换、开车、截车、停车、平层等正确无误，声光信号显示清楚、正确。B减速器油温升不超出60，且最高温度不超出85。超载试验A电梯能安全起动、运行和停止B曳引机工作正常安全钳试验A轿厢空载，以检修速度下降，使安全钳动作，电梯必需能可靠地停止。B安全钳动作后应能正常恢复。电梯平层A正确度许可偏差应符合GB50310电梯工程施工质量验收规范中要求。4 验收阶段（1）检验措施：实际操作检验，尺量检验或检验试验统计。（2）检验数量：按施工单位抽查数抽查其中30%，但均不少于3处，或和施工单位共同检验，监督施工评定结果。 （3）安装单位按确定时间进行电梯试运行，当调试工作完成后，报送工程报验单，并附相关调试验收汇报，监理工程师审查并到现场乘梯检验后给予确定。（4） 隐蔽工程必需由监理工程师检验认可后才能隐蔽转入下道工序。（5）安装单位填报电梯安装工程分部质量检验评定表，监理工程师审核后给予签署。审核合格时，同时签发工程检验认可书，安装单位向市劳动局、市质监站递交电梯安装工程验收申请汇报。审核不合格时，则签发不合格工程通知，安装单位整改后，报送整改复查报审表。八 应用表单 1 土建交接检验统计表 2 设备进场验收统计表3 设备开箱检验统计。 4 工程材料/构配件/设备报审表。 5 电梯安装工程检验批质量验收统计表 6 分项工程质量验收统计表 7 子分部工程质量验收统计表 8、分部工程质量验收统计表 9 工程报验单。 10 工程检验认可书。 11 不合格工程通知单。 12 监理通知单。 13 监理工作联络单。 14 其它监理可能包含表单。
