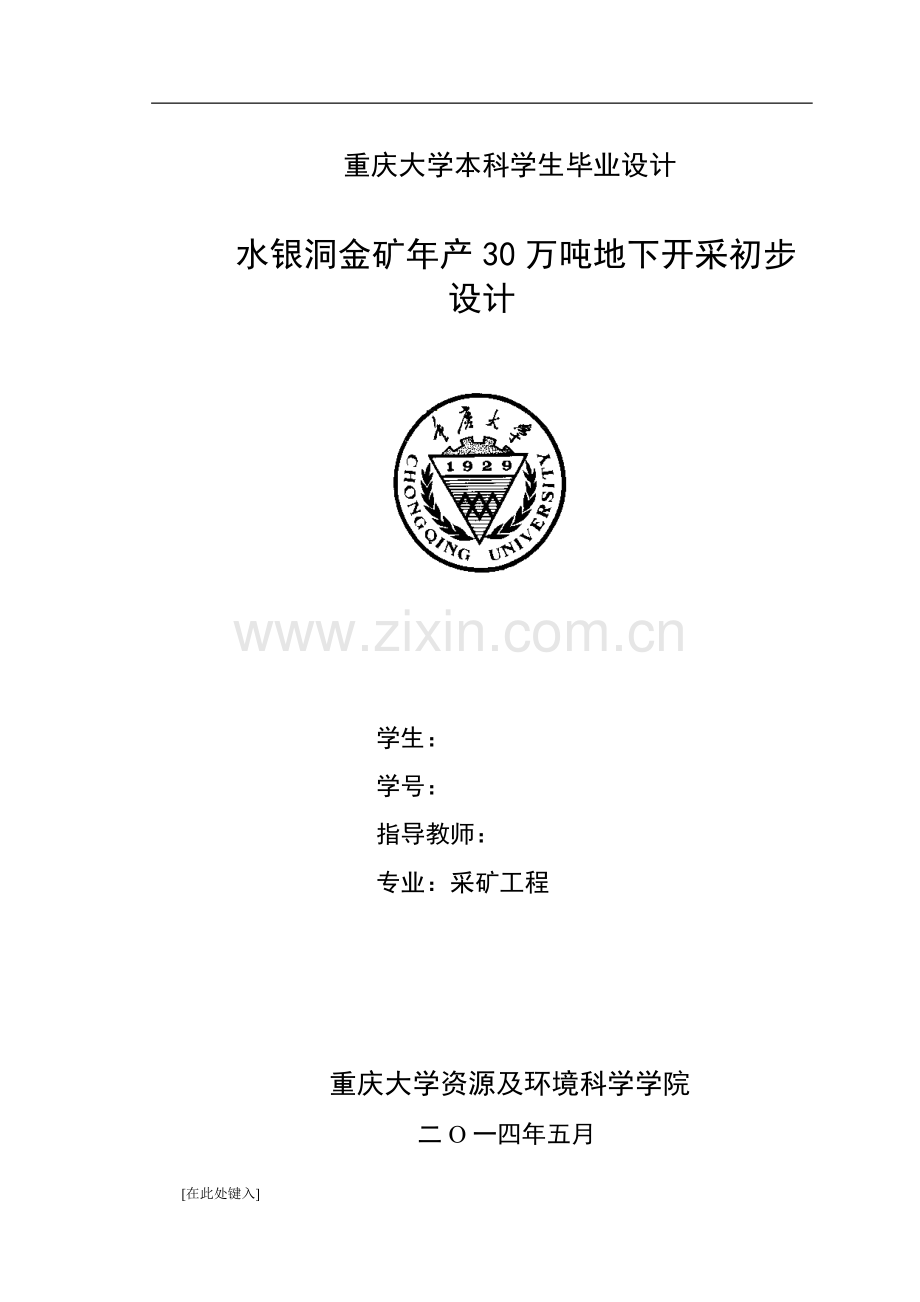

重庆大学本科学生毕业设计

水银洞金矿年产30万吨地下开采初步设计

学生：
学号：
指导教师：
专业：采矿工程

重庆大学资源及环境科学学院
二O一四年五月

Graduation Design of Chongqing University

Design of Shui Yindonggold mine which yearly produced 300,000 ton new minein Sichuan Province

Undergraduate:Zhang Nan
Supervisor: Li Lin
Major: Mining Engineering

College of Resources and Environmental Science
ChongqingUniversity
May 2014
[在此处键入]

中文摘要
摘要

这次毕业设计的题目是水银洞金矿年产30万吨地下开采初步设计。目前控制的共计23个矿体，Ⅲc、Ⅲb、Ⅲa、Ⅱf、Ⅰa为最主要矿体。矿体呈缓倾斜分布。倾角大约在50-100。在对四川省金河磷矿为期两周的毕业实习基础上，以金河磷矿为蓝本，根据老师所给的水银洞金矿的矿床地质等地质条件和现有生产设备等技术条件，按照国家规程规范等设计文件要求，结合自己所学的知识和所掌握的信息，设计出了比较完整合理的开拓方案。设计中采用比较新式的单一井筒开拓（箕斗罐笼综合提升）；采用两翼对角式通风，这样可以减小工程量，并且通风效果也好。金矿主要采用上向分条充填采矿方法，有较高的回采率。
通过对经济技术进行比较过后，其设计的开拓方案、采矿方法及相关设备均能满足矿井年产30万吨的开采要求。

关键词：水银洞金矿，矿井初步设计，近水平矿体，箕斗罐笼综合提升，上向分条充填采矿方法

I

目录
ABSTRACT
The topic of this graduation design is The preliminary design of Underground goldmining in SHUIYIN cavity whose Annual output is of 300000 tons . The total number of the orebodys that in control is 23 in current, and Ⅲc,Ⅲb,Ⅲa,Ⅱf,Ⅰa are the main orebodys. Orebodys are arranged in slowly inclined state. The angel is approximately ranges from 5 to 10 degrees. On the basis of the 2 weeks’ graduation practice of the JIN RIVER’ phosphorite in Sichuan Province;and taking it as the blueprint; according to the geological conditions given by our teacher of the mineral deposits of the quarts in SHUIYIN cavity and the technical conditions of the existing production equipment etc,;also with the documents designing requirements, such as national regulations and specifications;finally combined with the knowledge I learned and the information I grasped. A relative complete and reasonable development scheme is designed .The design use the new method which is called Skip cage comprehensive upgrade.The ventilation is Diagonal wings,because this can reduce the engineering.The mining method in this gold mining is upward strip filling.,which has a higher stoping rate.
Based on the economic and technical comparison ，we concluded that the development plan , the mining method and the associated equipments all can meet the mining requirements ,which is annual output should be more than 300000 tons .

Key words:gold mining of SHUIYIN cavity; preliminary design; slowly inclined state; Skip cage comprehensive upgrade; upward strip filling

69

目录

目录
摘要 I
ABSTRACT II
1 井田及地质特征 1
1.1井田概述 1
1.1.1矿区和矿井的位置、交通概况 1
1.1.2矿区自然地理、经济状况 1
1.2地质特征 2
1.2.1矿体特征 2
1.2.2矿体形态产状及空间分布 2
1.2.3矿体边界 4
1.2.4矿体连接的地质依据及可靠性 4
1.3井田勘探的总体情况 6
2矿井生产规模 9
2.1井田境界 9
2.1.1井田边界四周名称描述 9
2.1.2井田境界确定的依据 9
2.2井田储量 9
2.2.1资源/储量计算的工业指标 9
2.2.2资源/储量计算方法的选择及其依据 9
2.2.3资源/储量计算参数的确定 10
2.2.4矿体圈定原则 10
2.2.5资源/储量的分类 11
2.2.6资源/储量计算结果 12
2.3矿井生产能力和服务年限 14
2.3.1矿井设计生产能力 14
2.3.2矿井设计服务年限：全矿井服务年限；第一中段服务年限 15
2.4矿井工作制度 15
3 井田开拓 16
3.1 概述 16
3.1.1 影响本设计矿井开拓方式选择的主要因素 16
3.2 开拓方案的提出和选择 16
3.2.1广泛提出开拓方案 16
3.2.2方案的分析、选择、比较、和确定 18
3.3选定开拓方案详述 19
3.3.1井筒形式和数目 19
3.3.2井筒位置、坐标及主要尺寸 19
3.3.3中段和开采水平的确定 19
3.3.4石门长度、断面形状和尺寸 20
3.3.5井底车场及硐室选择 20
3.3.6矿层群的分组或联系方式 21
3.4井筒布置和施工 21
3.4.1 井筒穿过的表土层和基岩的名称，性质井壁厚度以及砌筑厚度的选择 21
3.4.2井筒布置和井筒装备的选择 23
3.4.3井筒延伸的初步设想，前期工程应采取的必要措施 24
3.5井底车场及硐室 24
3.5.1井底车场的确定或论证，说明其理由 24
3.5.2井底车场的布置： 24
3.5.3选定必要的井底车场机电硐室和其它硐室 24
3.5.4井底车场主要巷道和各个硐室的支护方式和材料 25
3.6开采顺序 25
3.6.1沿井田走向方向的开采顺序 25
3.6.2沿井田倾斜方向的开采顺序 25
3.6.3采区接替计划 25
3.6.4“三量”控制情况 25
4 采矿方法和采区巷道布置 27
4.1 采矿方法的选择 27
4.1.1选择一个合理的采矿方法必须满足下列条件 27
4.1.2设计矿井的采矿方法的初选 28
4.2采场划分布置及各生产系统 34
4.2.1采准设计 34
4.2.2废石、材料设备运输系统 35
4.2.3采场通风系统 35
4.2.4采场供电系统 35
4.3采场开采顺序 35
4.4回采工艺 35
4.4.1凿岩爆破 35
4.4.2矿石的搬运和放矿 37
4.4.3采场顶板管理 37
4.4.4采场劳动组织 37
4.5矿块生产能力计算及损失和贫化 38
4.5.1矿块生产能力计算 38
4.5.2矿石损失和贫化 38
4.6投产时投产采场数和采掘接替 38
4.7充填工作 38
4.7.1充填原则 38
4.7.2充填准备工作 39
4.7.3采场充填及充填接顶 40
4.7.4充填体质量及充填接顶效果 41
4.7.5充填劳动组织 41
4.8回采工作组织 41
5 井下运输和矿井提升 43
5.1设计依据和原始资料 43
5.1.1井下运输设计要求的相关原始资料 43
5.1.2矿井提升设计主要依据和相关原始资料 43
5.2矿井井下运输 43
5.2.1运输方式和运输系统的选择决定 43
5.2.2矿车选型及数量计算 43
5.3矿井提升 46
5.3.1选择确定提升系统 46
5.3.2提升设备的选型计算 46
6 矿井通风与安全 50
6.1矿井通风方式和通风系统 50
6.1.1提出有关通风设计的基本数据 50
6.1.2选择矿井通风方式 50
6.1.3选择和确定通风系统 50
6.2通风系统的风量、风阻计算和风量计算 50
6.2.1全矿总风量估算 50
6.2.2全矿总风量的计算 51
6.2.3风量分配 55
6.3矿井通风阻力计算 56
6.4通风设备的选择 59
6.4.1 矿井主要风机选择计算 59
6.4.2电动机的选择计算 60
6.4.3 反风措施 60
6.5矿井安全 61
6.5.1粉尘处理措施 61
6.5.2矿井水灾预防 62
6.5.3矿井火灾的防治措施 62
6.5.4顶板事故的防治措施 63
6.5.5机电设备管理 63
参考文献 65
附录 66
结束语 67

1井田及地质特征
1 井田及地质特征
1.1井田概述
1.1.1矿区和矿井的位置、交通概况
水银洞金矿区位于贞丰县城北西直距20Km处。行政隶属贞丰县小屯乡，矿区西端小部份属兴仁县回龙镇所辖。地理坐标：东经105°30′30″～105°34′00″；北纬25°31′00″～25°33′00″。矿区面积20.14Km2。
中矿段（16～31线）位于水银洞金矿区中部赵家坪村，地理坐标：东经105°31′59.75″～105°32′46.30″；北纬25°32′2.95″～25°32′44.75″。直角坐标：X:2825400.00～2826800，Y:553600.00～554900.00。地表最高点标高1450.00m，地下矿体最低点标高999.73m，面积1.82Km2。
贵阳至兴义主干公路（关兴高等级公路）龙场出口至矿区公路已经开通，运距13Km。。贵阳至矿区公路运距253Km。龙场至贞丰（沥青路面）公路运距20Km。龙场至最近铁路货站——南昆铁路兴义站公路运距80Km，交通方便。矿区交通位置见图1.1。
图1.1贞丰县水银洞交通图
1.1.2矿区自然地理、经济状况
矿区属云贵高原丘陵地形，地势较平缓，海拔1270～1600.5m，相对高差330m，一般多在100～200m之间。矿区地处分水岭东侧，地表小溪从西向东流，汇于矿区东侧白坟水库，区内总体上西高东低，山脊多呈东西走向。
矿区处于亚热带大陆性季风气候区。年均降水量1376.9mm，雨量分布不均，一年中主要降雨量集中在夏秋两季，一般5～9月为丰水期，集中了年降雨量的80%以上。多年来雨季日均降雨量6.35mm，雨季月均降雨日18天，最大降雨日在6、7、8三个月，10月至翌年4月为枯水期。丰富的降水量是形成地下水的补给源。年均蒸发度1368.1mm，10月至翌年4月蒸发度大于降雨量。年均气温15℃，7 月平均气温最高，为22℃；1 月平均气温最低为6.4℃。年均相对湿度为81%，年均风速为1.90m/s，最多风向是东风。
区域内无强地震发生，1881～1955年间，区域内共发生地震四次，震级4～4.8级，震中在矿区西南方向约40Km处。
矿区及附近村寨多为汉族、布依族及少数苗族居民，属贫困山区农业自然经济。农作物以水稻、包谷为主，辅以烤烟、蓝靛等经济作物。
天生桥至贵阳50万伏高压电路由矿区以西的紫木凼金矿区通过。引自并网电源的工业用电35KvA已通至矿区，程控电话、电视已经进入农民家庭，移动通讯已覆盖整个矿区。

1.2地质特征
1.2.1矿体特征
水银洞金矿床为赋存于二叠系龙潭组地层中，矿体以层控型为主、断裂型为辅的复合型隐伏矿床。层控型：按容矿岩石类型进一步分为碳酸盐岩型和强硅化角砾状粘土岩型。碳酸盐岩型矿体受灰家堡背斜核部生物碎屑灰岩控制，矿体产出于灰家堡背斜轴两侧近300m范围内，呈层状、似层状产出，产状与岩层产状一致，具厚度薄、品位富，走向上具波状起伏向东倾没、空间上多个矿体上下重叠的特点；强硅化角砾状粘土岩型矿体产出于Sbt中，矿体形态与不整合面一致。断裂型：矿体产出于背斜近轴部的断距很小的缓倾斜逆断层中，严格受断层破碎带控制。
目前控制的共计23个矿体，Ⅲc、Ⅲb、Ⅲa、Ⅱf、Ⅰa为最主要矿体（其中Ⅲc：金属量12123.06kg，Ⅲb：金属量8431.63kg，Ⅲa：金
属量12328.37kg，Ⅱf：金属量5629.16kg，Ⅰa：金属量7058.96kg）。单个矿体资源/储量大，分别达中型矿床规模。五个矿体资源/储量高达45571.18Kg，占查明资源/储量的83.95%。
1.2.2矿体形态产状及空间分布
①层控型矿体
主要为产于碳酸盐岩中的Ⅲc、Ⅲb、Ⅲa、Ⅱf矿体和产于Sbt中的Ⅰa矿体，Ⅲc与Ⅲb间相距25～35m、Ⅲb与Ⅲa间相距8～15m、Ⅲa与Ⅱf间相距5～11m。此外，Ⅲc上部7～10m（TJ105：7.41m；TJ103：7.32m）存在Ⅲc+1小矿体，Ⅲb上部5～10m（TJ601：5.66m；TJ603：6.14m）存在Ⅲb+1小矿体。主矿体集中产出于龙潭组中部上下60m范围内。
Ⅲc矿体：呈层状-似层状产于灰家堡背斜近轴部南翼，赋存于龙潭组第二段中部的层状生物碎屑灰岩中，距龙潭组顶界约160m。倾向南或北，倾角5～10°,分布于16线～F11之间。东西走向长约700m，南北宽80～280m，平均宽约220m，于8线附近形成向北延伸280m、宽约70m的条带状矿体。由ZK1618、ZK924等30个钻孔及大量天井、平巷控制。局部地段（如C-C、TJ105）因矿化的不均一性而出现无矿天窗（1号天窗走向长75m、宽25m；2号天窗走向长60m、宽43m）。平均品位16.19×10-6、平均厚度1.91m，品位变化系数68.37%，厚度变化系数25.89%，占矿床总资源/储量的22.33%。
Ⅲb矿体：呈层状态-似层状产于灰家堡背斜近轴部，赋存于龙潭组第二段中下部的层状生物碎屑灰岩中，倾向南或倾向北，倾角5～10°。走向长约1100m，倾向延伸50-350m不等。平面上呈两端向南延伸大而中间则呈条带状的“п”形态。距Ⅲc矿体底板25～35m，由ZK10’02、ZK2322等22个钻孔及大量天井、平巷控制。西部受F162逆断层影响，造成矿体产生重复（重叠宽度仅10m）。矿段止于31线，以东矿体尚未封闭。局部地段（ZK2314+1）因矿化不均一而出现无矿天窗（长140m、宽140m）。平均品位13.95×10-6，平均厚度1.68m。品位变化系数81.33%，厚度变化系数29.17%，占矿床总资源储量的15.53%。
Ⅲa矿体：呈层状-似层状产于灰家堡背斜轴部，赋存于龙潭组第二段底部的层状含泥质砂质生物碎屑灰岩中，距Ⅲb矿体底板8～15m，倾向南或北，倾角5～10°。东西走向长约800m、倾向延伸50～330m，平均宽约220m。西部由于F162逆断层影响造成矿体重复（重叠宽度仅10m）。由ZK10’03、ZK1916等32个钻孔及大量天井、平巷控制。平均品位17.56×10-6，平均厚度1.78m。品位变化系数91.09%，厚度变化系数42.96%，占矿床总资源/储量的22.71%。
Ⅱf矿体：呈层状-似层状产于灰家堡背斜轴部，赋存于龙潭组第一段顶部的含泥质生物屑砂屑灰岩中，平面上呈透镜状、条带状产出。距Ⅲa矿体底板5～11m，倾向南或倾向北，倾角5～10°。因矿化不均一而分散成三个矿体，其中最大的一个矿体走向长600m、倾向延伸宽50～220m，平面上呈条带状展布。另两个矿体则形态复杂。Ⅱf矿体由ZK1404、ZK2330等20个钻孔控制。平均品位14.65×10-6，平均厚度1.76m。品位变化系数112.95%，厚度变化系数58.19%，占矿床总资源/储量的10.37%。
Ⅰa矿体：呈似层状产于灰家堡背斜轴部，赋存于Sbt（即P2m与P3l不整合界面的构造蚀变体）中。东西走向长500m、南北倾向延伸630m。矿体形态与Sbt形态一致，倾向南或北。由ZK716+1、ZK2322等15个钻孔控制。平均品位6.87×10-6，平均厚度3.11m。品位变化系数78.64%，厚度变化系数122.17%，占矿床总资源/储量的13.00%。
②断裂型矿体：由F105控制的“楼上矿”和龙潭组地层中由F162、F163、 F164、 F165等隐伏的盲断层控制的矿体两部分组成。
“楼上矿”产出于F105破碎带及其上盘牵引背斜核部虚脱空间，倾向南，矿体呈透镜状、似层状，因断层遭受强烈剥蚀，矿体分散零星，仅获得部分资源量。
F164、 F165、F162、F163控制的矿体呈透镜状产出于断层破碎带中，倾南东、倾角20～45°，矿体具膨大收缩现象，断层切错碳酸盐岩地段，其破碎带变宽，矿体厚大，而切错粘土岩地段，则破碎带变窄，矿体薄甚至局部不可采。F162由坑道和钻孔控制，F163、 F164、 F165等由钻孔控制。
断裂型矿体仅获得资源/储量为2834.26Kg，仅占5.18%。
③小矿体
位于主要矿体上或下的似层状矿体（13个矿体），平均品位为6.29×10-6，总资源/储量为5895.98Kg，占矿床总资源/储量的10.78%。单个矿体规模小、品位低、分散，多由单工程控制。容矿岩石有：碳酸盐岩、钙质砂岩。
1.2.3矿体边界
层状矿体呈东西向展布，走向与背斜轴线一致，西高东低，向东倾伏。Ⅲc：西由16线钻孔圈边，东止于F11,北由钻孔控制，南大部由钻孔圈定，仅8线尚存在低品位矿石；Ⅲb：西由14线钻孔圈边，北由钻孔控制，南由钻孔圈定，东部31线矿体未封闭（31线以东为赵家坪矿段，目前正开展普查）；Ⅲa：西由10’线钻孔圈边，东止于23线,南北两端由钻孔控制；Ⅱf：西由16线钻孔圈边，东止23,南北两端由钻孔控制；Ⅰa：矿体品位低，变化大，存在大量表外矿石，矿体边界尚未圈定，31线以东赵家坪矿段和16线以西高简矿段，目前正开展普查。
1.2.4矿体连接的地质依据及可靠性
①矿体连接的地质依据
经系统钻探和坑探工程揭露，主要矿体分别受龙潭组中产于不同部位的碳酸盐岩层控制。因此，以层位、岩性和化石作为矿体连接的地质依据。将相同分层中的对应的一层灰岩中的含矿体视为一层含矿体，将达工业指标的连续块体连接为一个矿体。强硅化角砾状粘土岩型金矿体严格产出于Sbt中，将达工业指标的连续块体连接为一个矿体。断裂型金矿体严格受断层破碎带控制，同一条断层控制的达工业指标的连续块体为一个矿体。
Ⅲc含矿体的容矿岩石为龙潭组第二段中部的生物碎屑粉晶或泥晶灰岩，距龙潭组顶界约160m，生物化石丰富，个体大、种类多、完整性好，主要产出腕足类、头足类、腹足类、瓣腮类、海百合、棘皮动物等。顶底板为含炭质粘土岩。
Ⅲb矿体的容矿岩石为龙潭组第二段中下部的生物碎屑粉晶或泥晶灰岩，距Ⅲc矿体底板25～35m，生物化石较丰富，个体小、种类多、完整性差，主要产出腕足类、头足类、腹足类、瓣腮类、棘皮动物等。与Ⅲc比较，化石较少。顶板为粉砂质粘土岩，底板为炭质粘土岩及煤线。
Ⅲa矿体的容矿岩石为龙潭组第二段底部的含泥质砂质生物碎屑灰岩，距Ⅲb矿体底板10～15m，生物化石较丰富，个体小、种类多、完整性差，主要产出腕足类、蜓等。顶板为粉砂质粘土岩，底板为炭质粘土岩。
Ⅱf矿体的容矿岩石为龙潭组第一段顶部的含泥质生物屑砂屑灰岩，距Ⅲa矿体底板5～10m，生物化石丰富，以盛产蜓科化石为特征，次有小个体的腕足类、头足类、腹足类、瓣腮类等。顶底板为粉砂质粘土岩。
Ⅰa矿体的容矿岩石为Sbt中的强硅化角砾状粘土岩，Sbt本身为P2m与P3l之间的构造蚀变地质体。
小矿体位置、形态、产状、规模一览表如下：
表1.1
矿体编号
平面位置
空间位置
容矿岩石
平面形态
空间形态
规模
（资源/储量Kg）
品位（×10-6）
Ⅲd
由3个矿体组成，分布于背斜南翼，位于14-4线、1-23线、27-31线
距P3l2顶界20-26m，距Ⅲc顶板24-33m
生物碎屑灰岩
透镜状、条带状
层状
长：100-550m，宽：50-200m（1418.42），
8.62
Ⅱd
由3个矿体组成，分布于背斜轴附近，位于8线、3-31
距P3l1顶界30m左右，距Ⅱf底板25-30m
钙质砂岩
透镜状、条带状
层状
长：50-700m，宽：50-150m(1783.69)
5.68
Ⅲc+1
由4个矿体组成，分布于背斜南翼，多为单工程控制，位于1线、5线、11-13线、23线
距P3l2顶界47-50m，距Ⅲc顶板6-8m
生物碎屑灰岩
透镜状、
层状
长：50-70m，宽：50-100m(341.32)
11.47
Ⅲb+1
由5个矿体组成，分布于背斜轴部及两翼，位于14线、8线、4-0线、7-13线
距P3l2顶界73-78m，距Ⅲb顶板5-8m
生物碎屑灰岩
透镜状、条带状
层状
长：50-200m，宽：50-100m(398.82)
5.26
Ⅱe
由6个矿体组成，分布于背斜轴部及南翼，多为单工程控制，位于14-10，线、0线、3线、7-9线、11线、19-27线
距P3l1顶界10-15m，距Ⅱf顶板7-10m
生物碎屑灰岩
透镜状、条带状
层状
长：50-200m，宽：50-100m(146.70)
3.67
Ⅱb
由3个矿体组成，分布于背斜轴附近，位于14-8线、0线、31线
距P3l1顶界15-28m，距Ⅱf顶板65-73m
钙质砂岩
透镜状、
层状
长：50-150m，宽：50-100m(474.58)
4.45
Ⅱa
由4个矿体组成，分布于背斜轴附近，位于8-0线、13线、15线、27-31线
距Sbt顶界4-19m
钙质砂岩
透镜状
层状
长：50-200m，宽：50-100m(799.17)
5.35
Ⅲe
由2个矿体组成，分布于背斜南翼，单工程控制，位于8线、15线
距P3l2顶界6-10m
生物碎屑灰岩
透镜状
层状
长：50m，宽：50m（7.88）
5.21
Ⅳa
由4个矿体组成，分布于背斜南翼，单工程控制，位于10’线、7线、15线、23线
距P3l3底界6-10m
生物碎屑灰岩
透镜状
层状
长： 50m，宽：50m（386.78）
12.00
Ⅳb
分布于背斜南翼，ZK2330单工程控制，
距P3l3底界27m，
生物碎屑灰岩
透镜状
层状
长： 50m，宽：50m（33.15）
4.45
Ⅳc
由3个矿体组成，分布于背斜南翼，由ZK920、ZK1130、ZK1526等单工程控制，
距P3l3底界37-40m，
生物碎屑灰岩
透镜状
层状
长：50m，宽：50m（56.41）
6.46
Ⅴa
由2个矿体组成，分布于背斜南翼，由ZK405、ZK1526控制
距P3l3底界1-1.5m
生物碎屑灰岩
透镜状
层状
长：50m，宽：50m（13.95）
5.40
Ⅱc
分布于背斜轴部，由ZK3101控制
距P3l3底界30m
钙质砂岩
透镜状
层状
长：50m，宽：50m（35.11）
8.35

②可靠性
大量探矿巷道的施工，揭示和控制了主要矿体Ⅲc、Ⅲb、Ⅲa，证实了矿体受层位和岩性控制。由于蚀变的强弱不同而局部出现了无矿天窗，但其相应的岩性非常稳定，金矿沿层矿化，不同层位的灰岩，其岩性、化石等有明显差别，易于直观识别，连接对比可靠性高。沿断裂破碎带走向和倾向上施工的巷道，查明了断裂破碎带的含矿性。产出于Sbt中的Ⅰa矿体，虽全部由钻探工程控制，但由于Sbt本身受间断面控制，识别标志非常清楚，因此矿体的连接对比是可靠的。
1.3井田勘探的总体情况
矿段勘探的主要对象为Ⅲc、Ⅲb、Ⅲa、Ⅱf及Ⅰa等五个矿体。
Ⅲc、Ⅲb、Ⅲa、Ⅱf四个矿体呈层状-似层状产出于灰家堡背斜近轴部龙潭组地层中部生物碎屑灰岩或含砂质生物碎屑灰岩中，空间上受层位及岩性控制，主要含矿层（灰岩）在矿区内稳定，厚度2.00～3.00m之间，含矿层产状即岩层产状，倾向南或北，倾角5～15°，埋藏于地面150m以下；Ⅰa矿体呈层状-似层状产出于P2m与P3l沉积间断面间的Sbt（构造蚀变体）中，Sbt的形态即就是矿体形态。主要矿体基本特征如下：
Ⅱf矿体：呈层状-似层状产于灰家堡背斜轴部，赋存于龙潭组第一段顶部的含泥质生物屑砂屑灰岩中，平面上呈透镜状、条带状产出。距Ⅲa矿体底板5～11m，倾向南或倾向北，倾角5～10°。因矿化不均一而分散成三个矿体，其中最大的一个矿体走向长600m、倾向延伸宽50～220m，平面上呈条带状展布。另两个矿体则形态复杂。Ⅱf矿体由ZK1404、ZK2330等20个钻孔控制。平均品位14.65×10-6，平均厚度1.76m。品位变化系数112.95%，厚度变化系数58.19%，占矿床总资源/储量的10.37%。
Ⅲc矿体：呈层状-似层状产于灰家堡背斜近轴部南翼，赋存于龙潭组第二段中部的层状生物碎屑灰岩中，距龙潭组顶界约160m。倾向南或北，倾角5～10°,分布于16线～F11之间。东西走向长约700m，南北宽80～280m，平均宽约220m，于8线附近形成向北延伸280m、宽约70m的条带状矿体。平均品位16.19×10-6、平均厚度1.91m，品位变化系数68.37%，厚度变化系数25.89%，占矿床总资源/储量的22.33%。
Ⅲa矿体：呈层状-似层状产于灰家堡背斜轴部，赋存于龙潭组第二段底部的层状含泥质砂质生物碎屑灰岩中，倾向南或北，倾角5～10°。东西走向长约800m、倾向延伸50～330m，平均宽约220m。平均品位17.56×10-6，平均厚度1.78m。品位变化系数91.09%，厚度变化系数42.96%，占矿床总资源/储量的22.71%。
Ⅲb矿体：呈层状态-似层状产于灰家堡背斜近轴部，赋存于龙潭组第二段中下部的层状生物碎屑灰岩中，倾向南或倾向北，倾角5～10°。走向长约1100m，倾向延伸50-350m不等。平面上呈两端向南延伸大而中间则呈条带状的“п”形态。距Ⅲc矿体底板25～35m，由ZK10’02、ZK2322等22个钻孔及大量天井、平巷控制。西部受F162逆断层影响，造成矿体产生重复（重叠宽度仅10m）。矿段止于31线，以东矿体尚未封闭。局部地段（ZK2314+1）因矿化不均一而出现无矿天窗（长140m、宽140m）。平均品位13.95×10-6，平均厚度1.68m。品位变化系数81.33%，厚度变化系数29.17%，占矿床总资源储量的15.53%。
Ⅰa矿体：呈似层状产于灰家堡背斜轴部，赋存于Sbt（即P2m与P3l不整合界面的构造蚀变体）中。东西走向长500m、南北倾向延伸630m。矿体形态与Sbt形态一致，倾向南或北。平均品位6.87×10-6，平均厚度3.11m。品位变化系数78.64%，厚度变化系数122.17%，占矿床总资源/储量的13.00%。

矿床勘查类型主要参数
表1.2
矿体
长度（m）/规模
宽度（m）/规模
形态/复杂程度
厚度变化系数(%)/稳定程度
品位变化系数（%）/均匀程度
断层破坏情况/影响程度
Ⅲc
700/大
220/中
层状-似层状/简单
25.89/稳定
68.37/均匀
矿体东部边界F11，几乎无破坏/小
Ⅲa
800/大
220/中
层状-似层状/简单
42.96/稳定
91.09/均匀
中部F11/小
Ⅰa
500/大
630/大
似层状/简单
122.17/较稳定
78.64/均匀
无断层/小
由上表可知，主要矿体Ⅲc、Ⅲa、Ⅰa属厚度稳定-较稳定、品位均匀、破坏程度小、走向规模属大、倾向规模属中等-大的形态简单矿体。

2 矿井生产规模

2矿井生产规模
2.1井田境界
2.1.1井田边界四周名称描述
中矿段（16～31线）位于水银洞金矿区中部赵家坪村，地理坐标：东经105°31′59.75″～105°32′46.30″；北纬25°32′2.95″～25°32′44.75″。直角坐标：X:2825400.00～2826800，Y:553600.00～554900.00。
2.1.2井田境界确定的依据
在市场经济条件下开展的中矿段的勘探，不同与传统的计划经济模式，矿段的划分，即充分体现了市场经济特色（为尽快将资源优势转化为经济优势，将水银洞金矿床人为划分为三个矿段，而矿段与矿段之间并无自然边界），对矿体边界的控制，矿与非矿（边界品位）的界定，同样采用市场经济规律即浮动工业指标（根据金的市场价格和选冶技术，不同的阶段采用了不同的指标）。由于矿体严格受灰家堡背斜轴部高点控制，矿体产出于背斜轴部附近，由背斜轴向两翼，矿体逐渐变薄变贫，因此，尽管Ⅲc矿体南面8线～1线地段尚有达边界品位的样品，但据更靠南的ZK348的揭露情况看，完全达到了边界控制的目的。Ⅲb等矿体23线～31线地段南面、北面、东面尚未圈边，恰好显示了矿段的划分是人为的特点，同时又进一步预示着东部良好的找矿前景。

2.2井田储量
2.2.1资源/储量计算的工业指标
根据贵州紫金矿业股份有限公司2004年4月28日黔紫综［2004］035号文件所下达水银洞金矿工业指标：
边界品位≥1.50×10-6
最低工业品位≥3.50×10-6
矿床平均品位≥5.50×10-6
最低可采厚度≥0.80m（也可按m·g/t值衡量）
夹石剔除厚度≥1.50m

2.2.2资源/储量计算方法的选择及其依据
水银洞金矿为以“层控型”为主“断裂型”为辅的隐伏特大型金矿床，主要矿体呈层状-似层状产出。矿体产状平缓（倾角5-15°），主要矿体剖面之间均可对应，勘探以钻探和坑探相结合，工程大致规则分布，因此选用地质块段平面投影法进行资源/储量计算。
储量计算公式：P=QC=S.M.D.C
P—块段金属量（单位： kg）
Q—块段矿石量（单位： t）
S—块段面积（单位： m2）
M—块段平均厚度（单位： m）
D—矿石平均体重(单位：t/m3)
C—块段平均品位(×10-6)
本区钻孔都为直孔，因层控型矿体倾角平缓，故钻厚视为矿体真厚，面积为矿体水平面投影面积；井巷工程的矿体厚度为真厚；断层型的矿体根据矿体倾角换算其真厚和投影面积。

2.2.3资源/储量计算参数的确定
①厚度
单工程厚度：以品位≥1.50×10-6的样品圈入矿体部分样品长度之和。钻孔：因是直孔，钻厚即视为矿体厚度(层状-似层状)，断裂型则以倾角的正切值乘以钻厚求得的值为矿体厚度；竖井及平巷：样品的长度即为矿体厚度。
块段平均厚度：参算工程的算术平均值。
矿体平均厚度：用该矿体的块段体积总和除以该矿体的矿段面积总和求得。
②品位
单工程平均品位：圈入矿体的样品品位以它代表的厚度加权平均求得。
块段平均品位：以参算工程品位的厚度加权平均求得。
矿床平均品位：以矿床金属量除以矿床矿石量求得。
③面积：在计算机上用CAD2014求得，层状-似层状矿体为水平面投影面积；断裂型为斜面积（水平投影面积除以该矿体平均倾角的余弦值求得）。
④体重：采用149件小体重样平均值2.78t/m3。
2.2.4矿体圈定原则
①矿体垂向圈定
以边界品位≥1.50×10-6的连续样品顶底划分矿与非矿，其中品位＜1.50×10-6，厚度＜1.50m的夹石并入矿体内。
②矿体平面边界圈定
1）见矿与落空工程之间，向外平推其间距1/4为矿体边界。
2）见矿与矿化（Au1～1.49×10-6）工程之间，向外平推其间距1/2为矿体边界。
3）以m·g/t值衡量的工程，只内圈矿体，不外推。
4）单工程控制的，走向和倾向上平推不大于25m。
5）块段编号原则：由于矿体个数多，因此采用单矿体单独编号。编号第一个罗马字母代表其地质控制程度，第二个数字则为块段号。【如Ⅰ-2：表示控制程度为探明的（12.5-25×12.5）第二块段；Ⅱ-2：表示控制程度为探明的（25-50×25）第二块段；Ⅲ-2：表示控制程度为控制的（50×50）第二块段；Ⅳ-2：表示控制程度为控制的（100×100）第二块段；Ⅴ-2：表示控制程度为推断的（200×200，单工程圈定以及Ⅲ和Ⅳ外推部分）第二块段】。

2.2.5资源/储量的分类
①资源/储量计算块段划分
1）相邻工程控制同一矿体，内圈划定块段。一个内圈块段按相应类别网度连接,高类别不应跨越相邻勘探线以外。
2）外推矿体部分另划块段，不与内圈块段混算。
3）储量计算边界（中矿段边界）：东起31线，西止16线。
②资源/储量类别的界定
根据DZ/T0205-2002《岩金矿地质勘查规范》有关原则，结合本区地质条件及勘探工程情况确定：
1）121b（探明的预可研经济的基础储量）
a.勘探工程间距：沿走向25～50m，倾向25m，以坑道为主，详细圈定了矿体，肯定了矿体连续性。
b.详细查明了矿床地质特征、矿石质量和开采技术条件。
c.金的赋存状态业已查清。
d.开展了工业化选冶试验。
e.开展了预可行性研究的经济部分。
2)122b（控制的预可研经济的基础储量）
a.勘探工程间距：沿走向100m，倾向50～100m，以钻探为主，基本圈定了矿体或121b外推部分，较有把握确定了矿体连续性。
b.基本查明了矿床地质特征、矿石质量和开采技术条件。
c.金的赋存状态已查清。
d.开展了工业化选冶试验。
e.开展了预可行性研究的经济部分。
3)2s22(控制的次边际经济资源量)
a.勘探工程间距：100×100m，控制了矿体的形态、产状和空间位置。较有把握确定了矿体连续性。
b.在确定当时开采是不经济的。
c.计算的资源量可信度较高。
4) 332（控制的内蕴经济资源量）
a.勘探工程间距：100
