1、排水板施工方案一、防排板概述防排板系采取高密度聚乙烯(HDPE)经挤出或吹塑法生产形成高密度聚乙烯土工膜,然后经特殊工艺压型在土工膜上压出封闭突起半锥状、柱状、半球状壳体,形成一个膜、壳连续、含有立体空间和一定空间支撑刚度、液体能够在其内流动排泄板材。该种板材本身就含有防水、防植物根系穿刺功效,板材含有平面内柔韧性好、空间刚度极高特点,能够承受150Kpa抗压负荷,是一个性能极好工程防水保护材料。防排板含有营造层内排水、排放土壤内渗透水、防植物根系穿刺、层内积水疏导排泄、隔热、隔振、卷材防水系统软保护等功效于一体排水、防护体系。防排板本身采取是高密度聚乙烯(HDPE)片材,该材料本身是高分子防

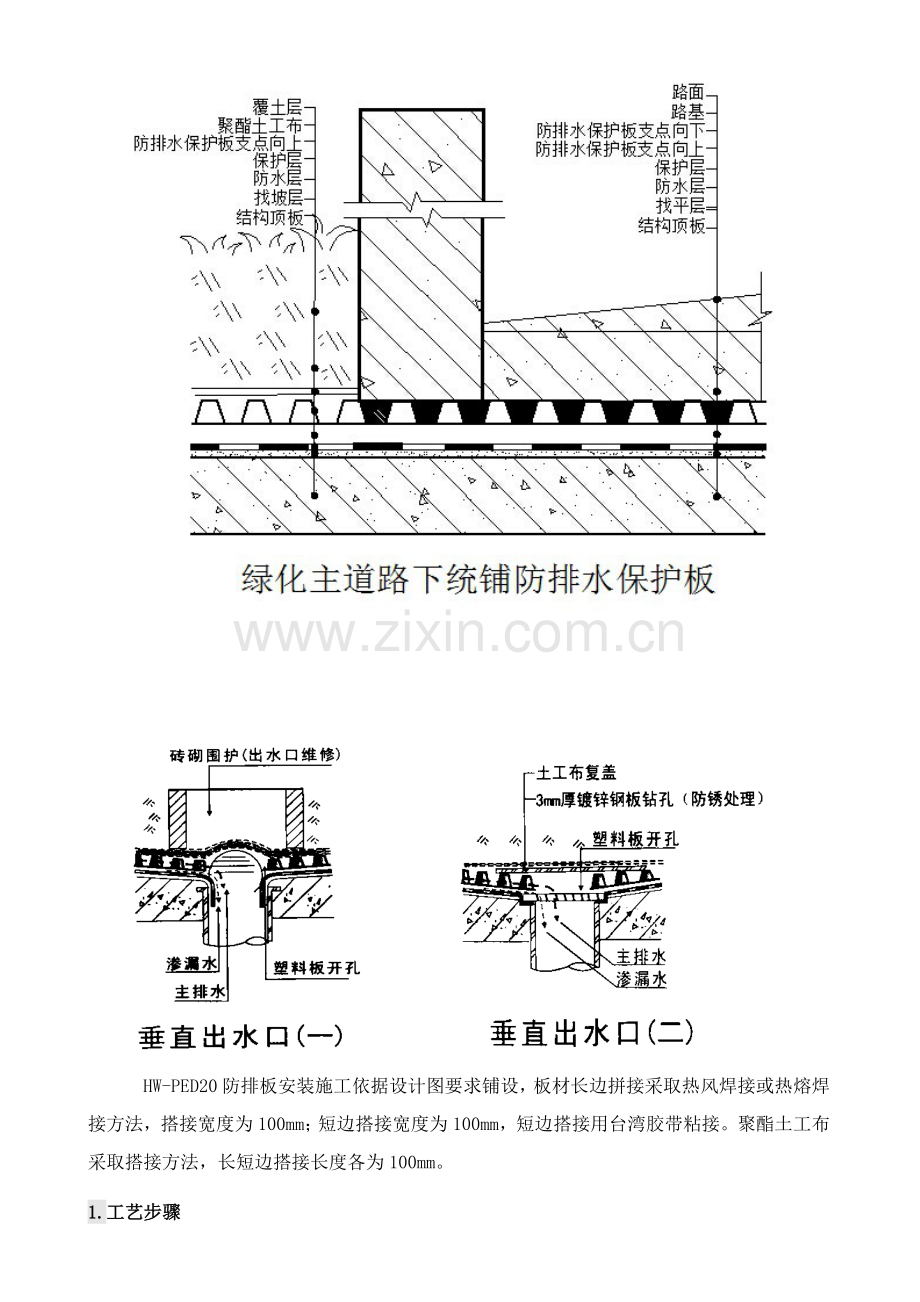

2、水材料,而且其本身结构特征,能够起到排水、防水层柔性保护和耐根系穿刺等复合功效。本企业经过多年实践经验,结合各大项目标实际情况,为满足业主新提出防排水板能满足一道防水效果要求,我企业确定一套施工方法。以下方案供业主参考。二、防排板施工节点图示三、排水系统安装工艺HW-PED20防排板安装施工依据设计图要求铺设,板材长边拼接采取热风焊接或热熔焊接方法,搭接宽度为100mm;短边搭接宽度为100mm,短边搭接用台湾胶带粘接。聚酯土工布采取搭接方法,长短边搭接长度各为100mm。1.工艺步骤基层验收计划弹线空铺防排板焊接搭接缝铺设聚酯无纺布自检验收检验验收覆土2.产品使用规格及参数(1)种植区域采取

3、HW-PED20防排板保护板(高度20mm 厚度0.9mm 规格0*2400*20mm)进行铺设(2)消防通道区域采取双层HW-PED20防排板保护板(高度20mm 厚度0.9mm 规格0*2400*20mm)进行铺设;(3)顶板排水暗沟四面采取HW-PEZ30排水板(高度30mm 规格333*333*30mm)形成排水暗沟,搜集浇溉用水或雨水排至周围排水口;(4)过滤层:满铺沪望土工布(质量200g 规格100000*2500mm)3.操作关键点及技术要求(1)基层清理洁净,防排板自然展开、疏松地铺设于计划好位置。(2)防排板支点向上,沿车库顶板顺坡铺设。(3)施工时避免工程车辆在防排板上直

4、接行驶,必需时可用铺设木板形成通道,以防破坏防排板。 (4)回填土要立即,避免其它工种对防排板、土工布破坏,随铺随填施工机械不得直接接触防排板,一定要铺土后上设备。4.回填方法为了预防运土车辆对排水系统破坏,回填需要由周围向内回填,工序以下:(1) 第一层回填用15cm砂层压实土工布。(2) 第二层回填用35cm沙壤土,机械用翻斗车子和推土机配合,翻斗车将土运到车库边缘,推土机把土送到车库顶并碾压密实。(3) 第三层回填用50cm土,机械用翻斗车和推土机配合,翻斗车将土运到车库边缘,推土机把土送到车库顶并碾压密实。(4) 最终依据需要回填人工配制种植土,自然回填。四、施工铺设图片五、成品保护

5、1、已铺设高密度聚乙烯(HDPE)防排板排水层,应采取方法进行保护,严禁在铺设排水层上进行施工和运输,并应立即进行下道工序施工。2、排水层施工时要注意已经完成其它成品保护。六、应注意质量问题1、排水板铺设前场地要清扫洁净,避免建筑废渣伤害排水板卷材2、搭接缝:搭接缝没有焊接牢靠。3、卷材收口:注意卷材收口处固定,必需确保上层无纺布整体覆盖住排水保护板,以免土体进入防排板空间内,阻塞排水。4.排水板铺设后,严禁施工斗车、三轮车或摩托车等车辆直接碾压排水板,造成破坏伤害七、安全确保方法1、作业人员应经过安全技术培训。2、材料存放于专员负责库房,严禁烟火并挂有醒目警告标识和防火方法3、施工人员应佩戴安全帽、穿软底鞋、工作服,严禁在没有任何防护方法情况下违章作业。4、用电源必需配置漏电保护装置。5、严禁在酒后作业,严禁乱摸、乱动非本工种任何机械、电气设备。6、其它未尽事项按对应安全技术作业要求实施。 7、遇六级以上大风或下雨时,应暂停作业,雨后应先清扫施工现场,待地 面略干不滑时再恢复工作。8、主体结构还在施工,时刻预防高空落物伤人。
