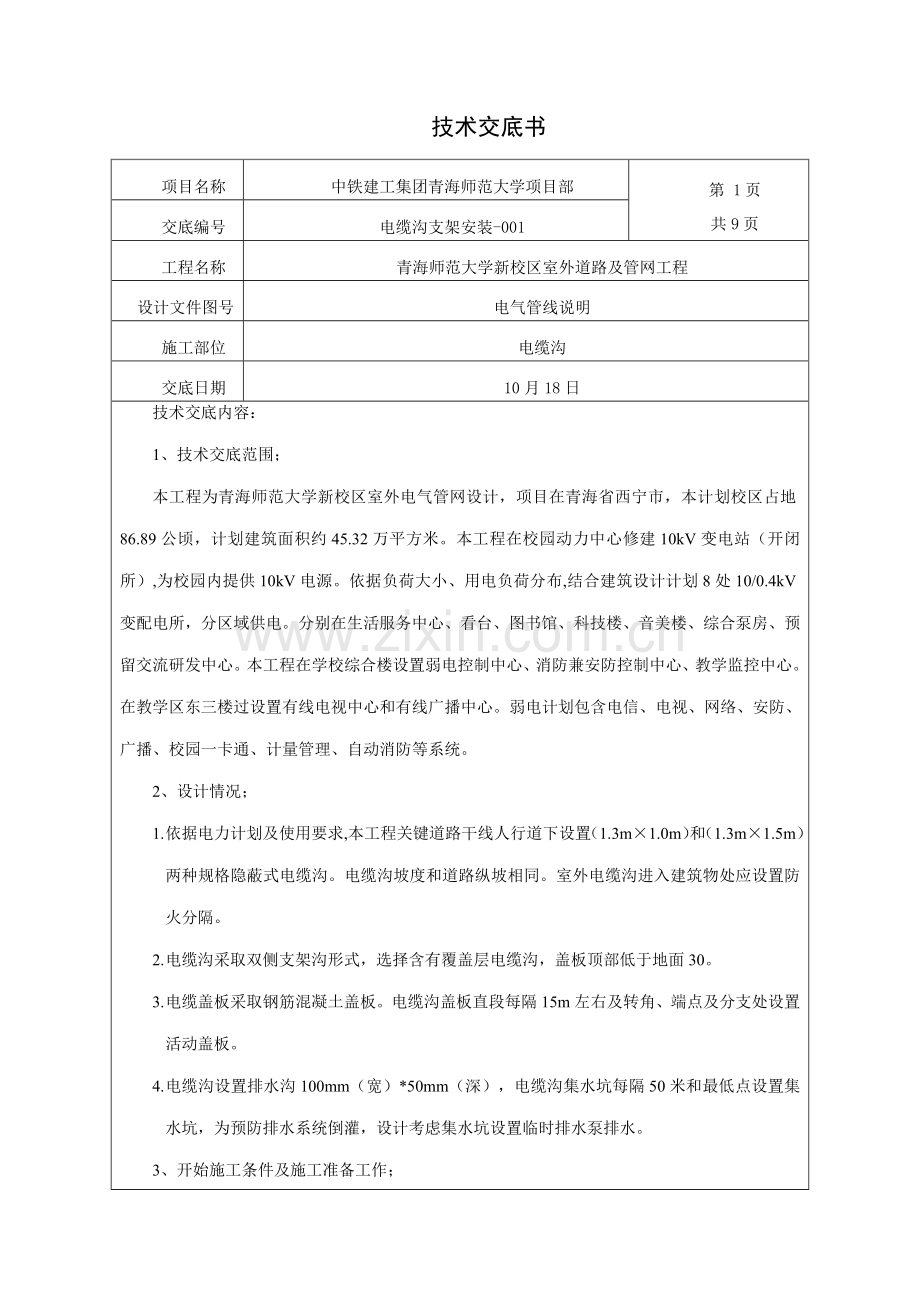

技术交底书
项目名称
中铁建工集团青海师范大学项目部
第 1页
共9页
交底编号
电缆沟支架安装-001
工程名称
青海师范大学新校区室外道路及管网工程
设计文件图号
电气管线说明
施工部位
电缆沟
交底日期
10月18日
技术交底内容：
1、技术交底范围；
本工程为青海师范大学新校区室外电气管网设计，项目在青海省西宁市，本计划校区占地86.89公顷，计划建筑面积约45.32万平方米。本工程在校园动力中心修建10kV变电站（开闭所）,为校园内提供10kV电源。依据负荷大小、用电负荷分布,结合建筑设计计划8处10/0.4kV变配电所，分区域供电。分别在生活服务中心、看台、图书馆、科技楼、音美楼、综合泵房、预留交流研发中心。本工程在学校综合楼设置弱电控制中心、消防兼安防控制中心、教学监控中心。在教学区东三楼过设置有线电视中心和有线广播中心。弱电计划包含电信、电视、网络、安防、广播、校园一卡通、计量管理、自动消防等系统。
2、 设计情况；
1. 依据电力计划及使用要求,本工程关键道路干线人行道下设置（1.3m×1.0m）和（1.3m×1.5m）两种规格隐蔽式电缆沟。电缆沟坡度和道路纵坡相同。室外电缆沟进入建筑物处应设置防火分隔。
2. 电缆沟采取双侧支架沟形式，选择含有覆盖层电缆沟，盖板顶部低于地面30。
3. 电缆盖板采取钢筋混凝土盖板。电缆沟盖板直段每隔15m左右及转角、端点及分支处设置活动盖板。
4. 电缆沟设置排水沟100mm（宽）*50mm（深），电缆沟集水坑每隔50米和最低点设置集水坑，为预防排水系统倒灌，设计考虑集水坑设置临时排水泵排水。
3、 开始施工条件及施工准备工作；

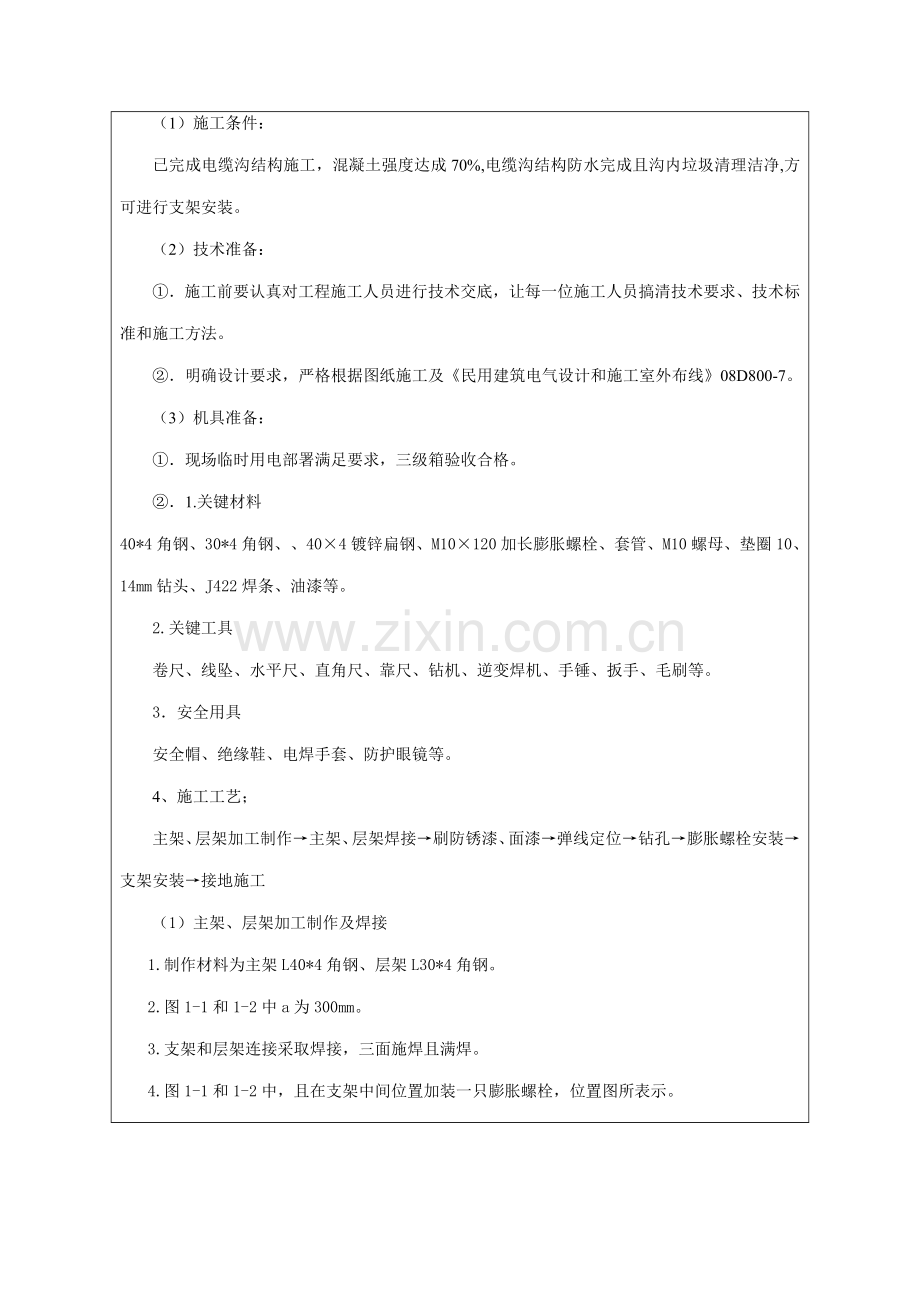

（1）施工条件：
已完成电缆沟结构施工，混凝土强度达成70%,电缆沟结构防水完成且沟内垃圾清理洁净,方可进行支架安装。
（2）技术准备：
①．施工前要认真对工程施工人员进行技术交底，让每一位施工人员搞清技术要求、技术标准和施工方法。
②．明确设计要求，严格根据图纸施工及《民用建筑电气设计和施工室外布线》08D800-7。
（3）机具准备：
①．现场临时用电部署满足要求，三级箱验收合格。
②．1.关键材料
40*4角钢、30*4角钢、、40×4镀锌扁钢、M10×120加长膨胀螺栓、套管、M10螺母、垫圈10、14mm钻头、J422焊条、油漆等。
2.关键工具
卷尺、线坠、水平尺、直角尺、靠尺、钻机、逆变焊机、手锤、扳手、毛刷等。
3．安全用具
安全帽、绝缘鞋、电焊手套、防护眼镜等。
4、 施工工艺；
主架、层架加工制作→主架、层架焊接→刷防锈漆、面漆→弹线定位→钻孔→膨胀螺栓安装→支架安装→接地施工
（1） 主架、层架加工制作及焊接
1.制作材料为主架L40*4角钢、层架L30*4角钢。
2.图1-1和1-2中a为300mm。
3.支架和层架连接采取焊接，三面施焊且满焊。
4.图1-1和1-2中，且在支架中间位置加装一只膨胀螺栓，位置图所表示。

图1-1 1.3*1.0电缆沟支架制作示意图 图1-2 1.3*1.5电缆沟支架制作示意图

图1-3 1.3×1.0电缆沟支架安装尺寸示意

图1-4 1.3×1.5电缆沟支架安装尺寸示意
（2） 支架刷漆
将加工制作好成品支架用灰色防锈漆刷一遍，重视在焊接处刷漆。（暂定用灰色或黄色面漆刷一遍）
（3） 弹线定位、支架安装
1. 弹线定位参考图图1-3 1.3×1.0电缆沟支架安装尺寸示意和图1-4 1.3×1.5电缆沟支架安装尺寸示意
2. 支架安装
1.膨胀螺栓安装

钻头打孔 → 砸入金属膨胀螺栓 → 扳手紧固
（4） 接地
电缆沟接地两侧采取40*4通长镀锌扁钢，扁钢于每一处支架可靠焊接，且在综合管沟十字路口（5号路两处、1号路和2号路交叉口一处、1号路南校门一处、7号路一处、1号路江苏仪建一处）接地处引出接地扁钢和电缆沟接地扁钢可靠焊接，焊口处刷防腐漆，再用灰色防锈漆刷一遍。
（5）电缆沟支架细部做法
1.电缆沟45°转角段支架安装示意
2.电缆沟90°转角段支架安装示意

3.电缆沟分支段支架安装示意

4.电缆沟交叉段支架安装示意

5、 质量标准；
（1）金属膨胀螺栓安装
金属膨胀螺栓安装要求：
适适用于混凝土构件及实心砖墙上，不适适用于空心砖墙。
钻孔直径误差不得超出+0.5～-0.3mm；深度误差不得超出+3mm；钻孔后应将孔内残余碎屑清除洁净。
螺栓固定后，其头部偏斜值不应大于2mm。
螺栓及套管质量应符合产品技术条件。
采取顶爆螺丝工艺安装时，钻头选择应和顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采取扳手和顶爆螺丝连接牢靠。
金属膨胀螺栓安装方法：
首先沿着墙壁或顶板依据设计图进行弹线定位，标出固定点位置。
依据支架式吊架承受荷重，选择对应金属膨胀螺栓及钻头，所选钻头长度应大于套管长度。
打孔深度应以将套管全部埋入墙内或顶板内后，表现平齐为宜。
应先清除洁净打好孔洞内碎屑，然后再用木锤或垫上木块后，用铁锤将膨胀螺栓敲进洞内，应确保套管和建筑物表面平齐，螺栓端全部外露，敲击时不得损伤螺栓丝扣。
埋好螺栓后，可用螺母配上对应垫圈将支架或吊架直接固定在金属膨胀螺栓上。
（2）层架焊接
焊接要求：
两遍施焊，确保焊接牢靠，无显著变形、无砂眼、虚焊、无焊瘤，焊缝饱满、除净焊渣。
（3）电缆支架安装
支架最上层及最下层至沟顶、地面距离应符合设计尺寸。角钢应平直，无显著扭曲。且电缆支架应和电缆沟同坡度。
电缆支架安装许可偏差：图表格1
表格1
序号
项目
许可偏差
检验距离
检验频率
检验方法
1
支架间距
±50mm
20m
4
用卷尺量
2
相邻支架高差
±5mm
20m
4
用卷尺量
3
和底板垂直度
±2mm
20m
4
线坠
（4）刷漆
刷漆要求：
防锈漆完全遮盖支架，油漆应涂刷完整、均匀，无滴流、无花脸。
（5） 接地
接地要求：接地施工完场后接地电阻阻值小于10欧姆。
6、 安全、环境保护、文明施工等技术方法；
（1）使用电焊机时，外壳必需接地良好，戴防护面罩及绝缘手套，焊钳及电源线不得有破损，动焊前，必需清理现场易燃物。
（2）施工现场有足够照明，配电箱及线路良好，电源线应挂起，严禁在地上乱拖乱拉。
（3）电缆支架安装时，其下方不应有些人停留。进入现场应戴好安全帽。
（4）使用电气设备、电动工具要有可靠保护接地（接零）方法。钻孔时，要戴好防护眼镜，工作地点下方不得站人。
（5）垃圾要做到立即清理，集中堆放。
（7）严禁在施工现场吸烟，注意防火。
7、成品保护方法；
安装过程避免磕碰破坏到电缆支架防腐层，焊接接地线时避免大面积灼伤电缆支架，焊接完成后敲掉焊渣并立即添加防腐层。支架安装完成后避免重物磕碰以免使支架弯曲变形。在电缆支架上端焊接接地线时，避免焊渣落在支架上，造成支架表面不光滑，同时应注意保持电缆沟主体结构完整和墙面清洁。
8、 其它应注意问题；
（1）支架固定不牢，关键原因是金属膨胀螺栓螺母未拧紧，应立即将螺栓上螺母拧紧。金属膨胀螺栓固定不牢，或吃墙过深或出墙过多，钻孔偏差过大造成松动，应立即修复。
（2）支架焊接处求做防腐处理，应立即补刷遗漏处防锈漆。
（3）保护地线线径和压接螺丝直径匹配，应全部按规范要求实施。

交底人

审核人

接收交底人

班组人员：

附图：电缆沟平面部署图
