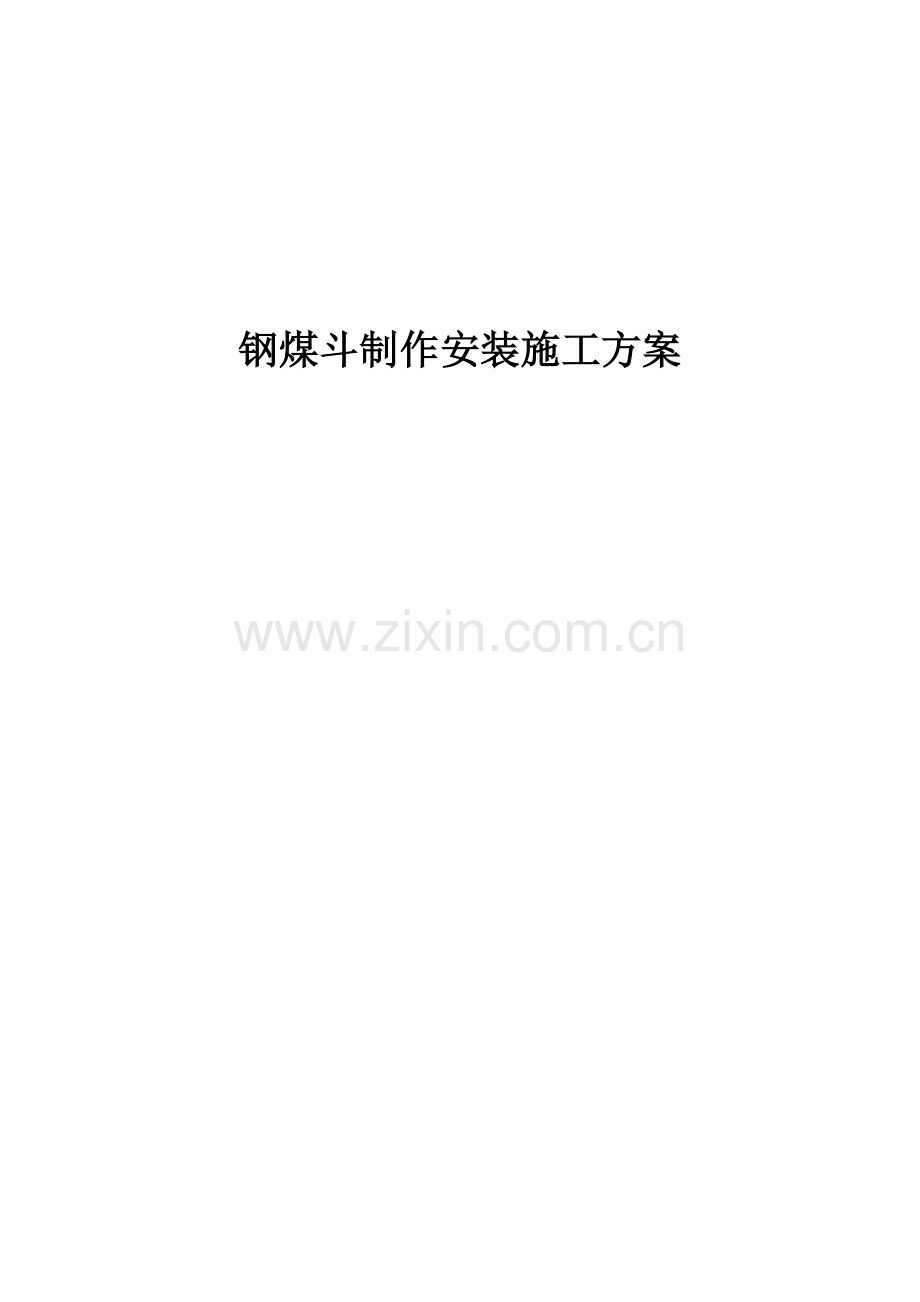

钢煤斗制作安装综合项目施工专项方案.doc

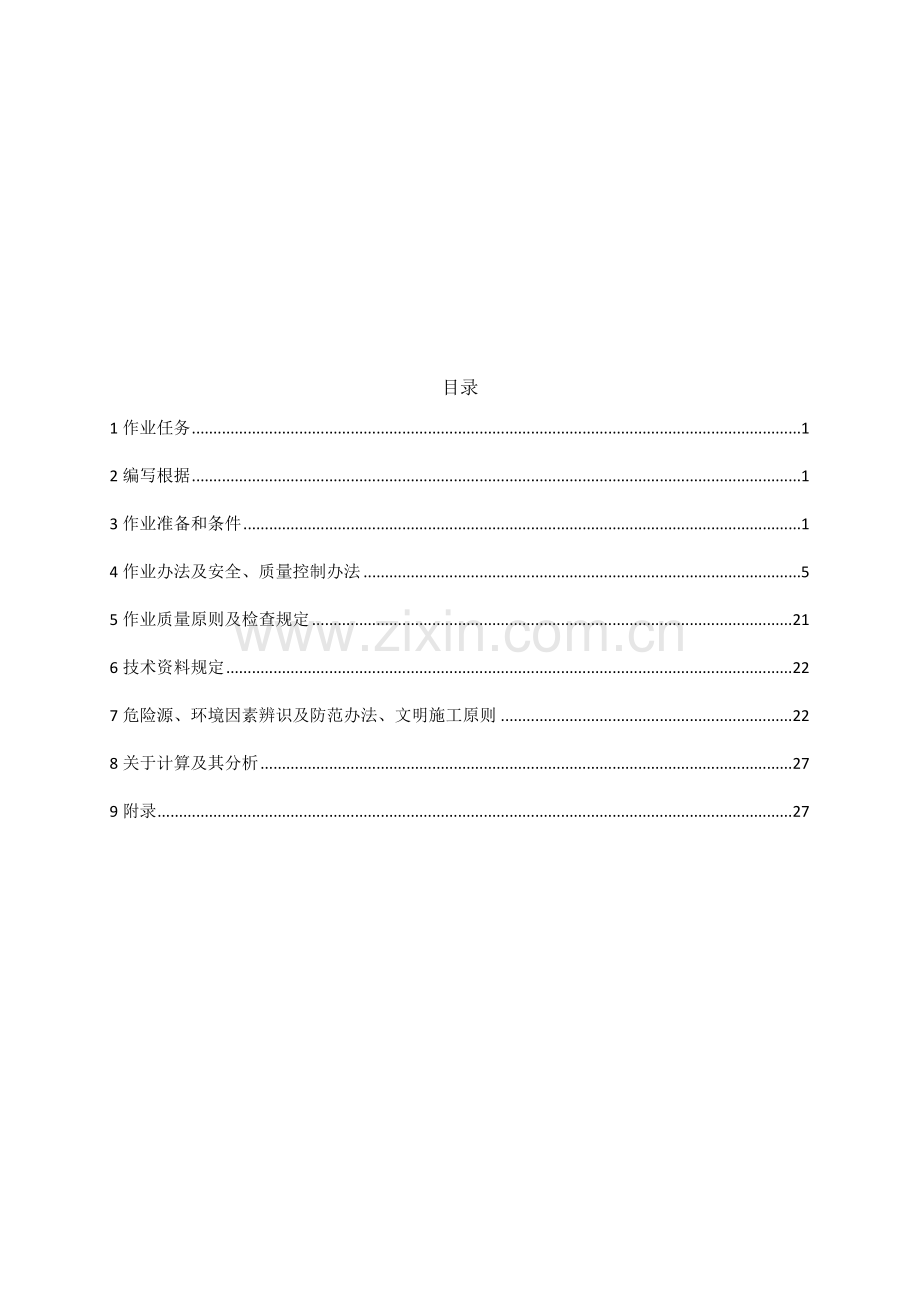

钢煤斗制作安装施工方案目录1作业任务12编写根据13作业准备和条件14作业办法及安全、质量控制办法55作业质量原则及检查规定216技术资料规定227危险源、环境因素辨识及防范办法、文明施工原则228关于计算及其分析279附录271作业任务1.1作业项目概况及范畴内蒙古创源金属有限公司自备电厂一期3330MW机组工程2#机组共设计5个煤斗，煤斗布置在煤仓间1015轴，煤斗顶标高34.60m，底标高22.568m。煤斗构造形式为：钢煤斗上部为直径8m（内径）圆直筒带圆形顶盖，高度7.6m，壁厚为14mm,；中部为壁厚30mm，高度1.15m环形梁支撑；下部为高度4.434m，壁厚=12mm厚钢板+5mm厚不锈钢板拼接倒立圆锥台。煤斗整体设计高度H=12.034m，单个煤斗重量约64T。煤斗支承在混凝土梁上，煤斗安装时所在支承面必要在同一种水平面上，使各点持力均衡。焊缝质量必要按二级检查。钢煤斗除锈级别达到Sa21/2，煤斗外壁（所有外露某些钢构件），煤斗顶盖和距煤斗顶1.5m范畴内内壁均涂防腐涂料，防腐涂料采用环氧富锌底漆1遍30m，环氧云铁中间漆2遍60m，氯化橡胶面漆2遍，60m，涂层干漆膜总厚度不不大于150m。1.2工期规定为了保证工期总筹划规定，钢煤斗安装采用场外制作，分片运到煤仓间12.55m平台，人工吊装，现场单体拼接方式，既不耽误煤仓间土建构造工程施工，不用等钢煤斗安装完后而先把构造施工完毕，为主厂房断水封闭节约了工期，又可不用大型吊装机械。合理组织施工人员，科学安排工序，保证施工进度。2编写根据a)煤斗施工图（FA05001S-T0231）b)DL/T 5210.1- 电力建设施工质量验收及评价规程（第一某些：土建工程）c)钢构造工程施工质量验收规范（GB50205-）d)电力建设安全工作规程第1某些：火力发电厂（DL 5009.1）e)中华人民共和国工程建设原则强制性条文 (电力工程某些)f)中华人民共和国工程建设原则强制性条文 (房屋建筑某些)g)火力发电厂焊接技术规程（DL869-）h)有效设计变更告知单、工程联系单及图纸会审纪要l)钢构造焊接规范(GB 50661-) 3作业准备和条件3.1技术准备3.1.1 熟悉煤斗构造图图纸，编制作业指引书；3.1.2 进行施工现场危险源和环境因素辨认，制定防范办法；3.1.3 组织施工班组进行技术交底，让施工人员熟悉图纸及作业指引书，学习施工规范，掌握施工工艺。3.2作业人员3.2.1作业人员配备序号工种数量规定备注1生产负责人1指挥生产，组织施工2技术负责人1人技术纯熟，掌握规程规范3质 检 员1人熟悉规程规范4安 全 员1人熟悉安规及施工现场5测量人员1人技术纯熟，掌握规程规范6材料员1材料、验收、保管、发放7铆工和安装工6人/8电焊工6人持特殊工种上岗证9火焊工2人持特殊工种上岗证10起重工4人持特殊工种上岗证11操作工1人持特殊工种上岗证12架子工2人持特殊工种上岗证13电工1人持特殊工种上岗证14力工4配合15油漆工3人除锈、刷漆16卫生员1人宿舍、现场3.2.2人员分工电焊工、火焊工、电工、起重工、操作工及架子工为特殊工种，其作业人员必要持证（特殊作业人员操作证）上岗；安全文明施工由生产负责人负责，单项技术负责人全面负责单项工程技术策划、施工质量监督及现场管理调度工作，（分报商）材料员负责施工用材料采购、进场及检查工作。电工负责用电设备维护和安全防护工作；工人要严守操作工序，把好质量关，遵守现场安全文明施工管理规定，听从指挥，服从管理。3.3材料、设备准备3.3.1施工所需钢板和型钢等材料均已到达现场，并验收合格；技术员依照图纸进行CAD放样，精准拟定下料尺寸。3.3.2 氧气、乙炔、焊材等辅材满足现场施工规定。3.3.3吊装用钢丝绳、卸扣等起重工器具在吊装前满足吊装需要。3.4重要机具序号名称规格数量用途1建筑塔吊QTZ1251台吊装煤斗组合部件3汽车吊25T1台吊装煤斗部件到安装面410t低驾平板车1台煤斗部件运送5卷板机三辊1台煤斗钢板卷制6等离子切割机BX3501台煤斗锥体不锈钢复合板切割7角向磨光机1004把焊疤、割痕、毛刺等打磨8葫芦（倒链）10t8只吊装煤斗组合部件9葫芦（倒链）/5t5只吊装煤斗组合部件10葫芦（倒链）/2t8只吊装煤斗组合部件11机动吊5T1台吊装煤斗组装系统支柱12直流电焊机8台焊接及返修13气割及皮带4套下料及修正14磁力电钻1台钻孔15二保焊机3台16半自动切割机3台17烤枪2套18烘干箱1台19手动扳手121515把10把组合及吊装用20拖线盘5只电源线21对讲机3对吊装22钢丝绳11mm52mm若干起吊用23卸扣5t30t若干吊装用24红白带200米吊装/安装范畴警示用18卷尺5m6把找正及测量19卷尺（经校验合格）50m1把找正及测量20水平尺、塞尺L300 mm2把找正及测量21直尺L1 m1把找正及测量22角尺315 mm2把找正及测量23水平管50m1根测量标高24喷砂机1台防腐除锈25喷涂机1台防腐涂漆26测厚仪1台油漆厚度测定27油漆刷、滚筒若干油漆涂刷3.5作业条件a)力能供应1、施工现场应有充分照明，在钢煤斗组合场地布置了广式照明，在煤斗吊装就为后来在煤斗需要焊接位置搭设广式照明，以便保证焊接质量；2、进入施工现场道路畅通，制作场地平整并钢板铺设；3、钢煤斗拼装时煤仓间煤斗层框架施工结束，混凝土强度满足规定，且35.65m层1015轴楼层板施工完毕，拆模后进行现场建筑移送安装手续，可以开始吊装钢煤斗；4、需提供煤仓间25.95m层B、C排1015煤斗梁中心线、标高及煤斗中心线。5、在煤仓间12.55m平台放出煤斗中心线，及35.65mc层落煤口位置线6、建筑塔吊QTZ125及汽车吊（25t）、拖板车在吊装前投入使用，性能良好。b)场地组合场地已布置完毕，可以正常施工。c)上道工序上道工序检查合格后，方可进入下道工序。d)工作环境在施工时应随时理解天气等状况，如遇雨、雪天需及时采用防雨办法；大风天气不得进行焊接作业；喷砂扬尘较大，需搭设喷砂棚，必要时夜间作业；空气湿度较大时不得进行防腐作业e)暂时工作设施1、煤斗在吊装时，为防止斗壁发生变形，必要在斗壁内部焊接“米”字型暂时支撑。上部圆柱煤斗在距离顶部1m处和下部距离底部1m处各设立一种，下部锥体煤斗在距离顶部0.5m处、2m处、5m处共设立3只，支撑用758角钢制作，支撑互相间以及支撑和煤斗间焊接均应牢固。2、煤斗在组合场拼装以及在高空组装时脚手架搭设一定要架子工持证搭设，并经安所有门检查合格后挂牌。脚手架搭设以不影响施工为宜。3、煤斗安装结束后必要割除暂时吊耳，并对内外壁打磨光滑，同步对外壁进行油漆修补。f)安全防护设施和用品安全防护设施布置序号名称规格型号数量备注1安全帽/50个2安全带/30条3安全水平绳/150m4作业办法及安全、质量控制办法4.1作业主体方案钢煤斗制作依照设计图纸规定，直壁提成5段，每段提成4块；环形支撑梁提成4块；椎体提成3段，每段提成4块；顶盖钢板分小块拼接。如下图：制作工序为：放样、号料下料打坡口、打磨卷制抛丸除锈面板油漆运送吊装到煤仓间12.55m平台上。现场吊装拼接顺序：从10轴开始往15轴依次吊装拼接。工艺流程：安装支撑底座安装支撑梁底板吊装直筒1，拼装吊装顶盖板，拼装，与直筒1连接吊起直筒1及顶盖板吊装直筒2，拼装落下直筒1与直筒2连接吊起直筒2吊装直筒3，拼装落下直筒2与直筒3连接吊起直筒3吊装直筒4，拼装落下直筒3与直筒4连接吊起直筒4吊装直筒5，拼装落下直筒4与直筒5连接吊起直筒5吊装支撑梁，拼装，与支撑底座板连接落下直筒5与支撑梁连接吊装锥筒1，拼装吊装整体锥筒2吊装整体锥筒3完毕4.2作业环节与办法4.2.1环节1：钢煤斗制作 作业办法和规定由于钢煤斗内径尺寸为8m，放样应以钢煤斗中心线和钢煤斗底座中心线为基准，按照图纸尺寸进行放样，对放样中所得实长，若与图纸不符，应以放样为准。4.2.1.1放样：钢煤斗直筒放样直接在钢板上划线，划线时以外边沿尺寸为准，其误差不得不不大于2mm，锥体某些划线通过制作样板进行，放样后对尺寸进行重复校核，确认无误后方可进行下料。4.2.1.2下料：Q235B钢板重要采用半自动切割机进行下料，无法使用半自动切割机切割部位或其他型钢采用手工切割，不锈钢复合板采用空气等离子切割机下料切割。直壁焊缝坡口加工采用半自动切割机，锥壁焊缝坡口加工采用氧气乙炔焰手工切割，角磨机打磨。4.2.1.3卷制：钢板卷制前，先在卷板机上、下辊之间设立弧形钢垫板（压头板），将需卷制钢板两端头直线段排除后，再取掉弧形垫板，对钢板进行整体卷制。厚度12mm弧板所用压头板，可用20mm钢板卷制，压头板宽度，弧长1000mm。4.2.1.3.1、直壁板卷制：将端部直线段已排除过工件放入卷板机上下辊之间，保持上下辊平行，通过几次往复由小到大卷制，便可滚出等曲度圆筒某些。卷制过程中，随时用弧形样板检查弧度与否符合规定。圆弧度不够时，可使上轴辊下降，直至滚出圆弧符合设计规定。4.2.1.3.2、锥壁板卷制：在卷板机翻转轴承侧加一靠模，再将端部直线段已排除过扇形板放入卷板机上下辊之间，使扇形钢板弧度较小一边紧贴靠模，保持上下辊平行，经几次往复卷制，便可卷制出不等曲度锥形筒体某些。同步，考虑到扇形板紧贴靠模一侧在卷制过程中有磨损，因而扇形板在下料时，应使扇形板弧度小一边留有恰当磨损余量。4.2.1.4坡口：钢煤斗壁竖直对接焊缝，采用单面“V”形坡口，中间留出2mm间隙，坡口角度60，水平对接焊缝为单面坡口，角度45，中间留出3mm间隙。焊接完毕后清除内表面氧化皮等杂质，并使用角向磨光机打磨光滑。4.2.1.5拼装：钢煤斗筒体拼装先进行同一节圆弧板组装，后进行下一节圆弧板组装。卷制好各块钢板拼接成圆形时先点焊，对口间隙为2mm，点焊长度为30mm，间距为200mm，点焊时要保证各分段焊缝等强度。再复查各段直径偏差，偏差过大时进行校正。在钢煤斗组装过程中，为了保证对接处错口量不不不大于1mm，可在对接钢板对点上705长度为100mm角铁，使用推拔砧对错口量进行校正，同一层筒体组装完毕后，与上一层筒体纵焊缝错开距离不得不大于1000mm。钢煤斗直筒拼装形式：本段分五段拼装，直筒1高度为1.6m，直筒2、3、4高度为1.5m,直筒5高度为1.15m,每段提成4块，采用1.6mm6.5m、1.5m6.5m、1.2m*6.5m钢板进行下料，组合好后按图纸尺寸拼装加固圈。钢煤斗支撑梁拼装形式：本段为高度为1.15m厚度为30mm钢板支墩，采用1.2m*6.5m钢板进行下料，剩余边角料用于支撑短柱上下钢板和后来作辅机垫铁加工用。钢煤斗锥筒拼装形式：本段分三段拼装，锥筒1高度为1.5m，锥筒2高度为1.5m,锥筒3高度为1.434m,每段提成4块，每块展开扇形如下图：采用12m*2m不锈钢复合板4块，10m*2m不锈钢复合板2块下料。 4.2.1.7焊接：用于Q235钢板间焊接采用J507焊条，用于不锈钢内衬板之间及不锈钢板与Q235钢板之间焊接采用不锈钢焊条A302，详细焊接形式应符合图纸规定。外侧焊缝焊接前，采用清根办法，即将原焊缝清除至无缺陷后，再行焊接，以保证封底焊缝质量。所有焊缝均需持续满焊。为保证煤斗内壁光滑，煤斗内壁所有焊缝应用砂轮清理光滑。焊缝高度依照图纸规定进行，图中未标明焊缝处均为持续满焊，焊缝高度为hf=8mm。锥体与竖壁连接焊缝采用二级，其她剖口焊缝为二级，角焊缝为三级二级焊缝质量级别及缺陷分级应符合下表规定：焊缝级别二级内部缺陷超声波探伤评估级别检查级别B级探伤比例100%内部缺陷射线探伤评估级别检查级别B级探伤比例100%4.2.2煤斗油漆：煤斗钢构件油漆前应采用机械除锈，除锈原则为Sa21/2级。钢煤斗除锈级别达到Sa21/2，煤斗外壁（所有外露某些钢构件），煤斗顶盖和距煤斗顶1.5m范畴内内壁均涂防腐涂料，防腐涂料采用环氧富锌底漆1遍30m，环氧云铁中间漆2遍60m，氯化橡胶面漆2遍60m，涂层干漆膜总厚度不不大于150m。油漆厚度用测厚仪检查。煤斗油漆可在地面进行，吊装就位拼接后在现场需局部焊接地点焊后应清理补漆。详细施工办法如下：4.2.2.1 表面解决：喷砂除锈a) 脱脂净化：在喷砂前必要仔细清理焊渣、飞溅等附着物，并清洗煤斗金属表面可见油脂及化合物。b) 喷砂采用石英砂或颗粒直径0.51.5mm铁矿砂，施工环境温度宜为1030，空气相对湿度不大于85%，同步规定基体金属表面温度不不大于露点温度3以上。c) 喷砂解决工艺参数：压缩空气工作压力68Kg/cm2，喷射角：磨料喷射方向与工作表面法线之间夹角以1530为宜，喷射距离：喷嘴距离工件规定100300mm。d) 压缩空气质量：喷砂解决所用压缩空气必要通过冷却装置及油水分离器解决，保证压缩空气清洁、干燥、无油；压缩空气应经下述办法检查合格后方可使用：将喷嘴对着白布吹半分钟，无油水痕迹为合格。e) 喷砂除锈应达到Sa2原则：煤斗壁表面无可见油脂和污垢，并且没有氧化皮、铁锈、涂料涂层和异物，任何残留痕迹应仅是点状或条纹状轻微色斑。f) 喷砂除锈后煤斗壁表面应呈均匀粗糙度，不应产生肉眼明显可见凹坑和飞刺，规定达到粗糙度为4075um。g) 喷砂解决后，表面粉尘必要所有清理干净，可采用干燥压缩空气吹扫办法；喷砂除锈检查合格后应在4小时内完毕质量检查及第一遍底漆涂装。4.2.2.2 油漆施工1） 配漆应指定专人配漆，漆料开桶后应整桶搅匀，按材料生产厂家阐明进行配比，搅匀并静置熟化510分钟后使用，有效期为4小时，配后超过有效期涂料不应使用，因而每次配漆量不可过多。涂料在使用时普通不应加入稀释剂，否则将减少涂层质量。2） 涂漆a) 先对边角、焊缝、钢板搭接处等易浮现漏涂地方，预先涂刷一道，然后再大面积涂刷。b) 可采用刷涂、辊涂、无气喷涂等施工办法，按自上而下顺序涂敷，应涂敷均匀，不得漏涂。c) 每道漆涂敷间隔不应不不大于24小时，要在前一道漆实干后、固化前涂后一道漆，如间隔时间太长，前道漆已完全固化，应将漆膜表面打毛后再涂后道漆。最后一道漆涂完后，在常温下固化7天以上方可投入使用。d) 施工过程应在不同部位检测涂层湿膜厚度，并及时对涂料黏度和涂敷工艺参数等进行调节，以保证防腐层最后厚度达到设计规定。e) 每天工作结束后，可用稀释剂清洗喷涂机具，稀释剂用后滤去杂物，仞可再次使用，但必要密闭存储。3）手工涂刷工艺a) 涂刷时，将刷子2/3粘上油漆，粘上漆在桶边刮一下以减少刷子一边油漆，拿出时，有油漆一边向上进行涂刷。用过后漆刷要及时用稀料洗干净，以免刷毛变硬，刷柄要保持清洁。b) 使用涂料时，应边涂刷边搅拌，如有结皮或其她杂物，必要清除掉，方可使用。涂料开桶后密封保存。c) 涂刷时，一方面对边角、棱角、夹缝处进行预涂，必要时采用长杆毛笔进行点涂，以保证漆膜厚薄均匀无漏涂。d) 施工环境温度以1530为宜，相对湿度不适当不不大于85%,遇雨、雾、大风天气不得进行施工。e) 涂层第一道漆膜干后，方可进行下道涂层施工f) 涂刷时，尽量减少涂层往复次数，以免将底层漆膜拉起，按纵横交错方式涂漆以保证漆膜涂刷质量。g) 所有涂层不得漏涂，涂层表面应光滑平整，颜色一致无针孔、气泡、流挂、剥落、粉化和破损等缺陷，无明显刷痕、纹路及阴影条纹。h) 每道工序施工前要通过检查验收，做好表面干净、无灰尘、无油污等，每道油漆必要采用漆膜测厚仪测漆膜厚度，防腐竣工后组织验收。4）高压无气喷涂煤斗外壁也可采用高压无气喷涂工艺a) 施工环境规定：施工环境温度430，湿度不大于80，或温度高于漏点3以上。b) 施工操作要点：喷幅宽度搭接幅度移动速度3050 cm59cm0.71.0米/分钟c) 喷涂过程中，吸入管不得移出液面，以免吸空而导致漆膜流淌，经常注意补充涂料。d) 发生喷嘴堵塞时，先关枪，自锁挡片置于横向，取下喷嘴，先用刀片在喷嘴口切割数下，用刷子在溶剂中清洗，然后再用压缩空气吹通。e) 喷涂中，如果停机时间不长，可不排出机内涂料，把枪头置于溶剂中即可。f) 喷涂结束后，将吸入管从涂料桶内提起，使泵空载运营，将泵内过滤器、高压软管和喷枪内剩余涂料排出，然后用溶剂空载循环，将上述器件清洗干净g) 施工过程中用测厚仪检查膜厚，以控制干膜厚度，每道油漆均不得有咬底、剥落、漏涂和起泡等缺陷。 危险点吊装钢材及组合。 安全控制办法及注意事项在吊装过程中听从起重工指挥，定期检查施工机械及工器具；现场配备一定数量消防器材；保持氧气、乙炔瓶距离至少5m。 工艺质量控制办法为了减少焊接应力和焊接变形，煤斗焊接顺序为先纵焊后环焊，焊接煤斗上部时要安排两台电焊机对称施焊。其工艺规定如下:煤斗筒体纵环对接焊缝坡口均须磨光，采用透度焊，按照规范规定选取焊条，须烘焙后使用，采用直流焊机焊接，焊缝表面不得有裂纹、焊瘤等缺陷。表面不得有气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。其焊缝质量（按照焊接专业质量规定)，钢煤斗制作完毕后，必要进行四级验收合格后方可移送。组合焊接以及就位安装焊接时依照实际状况有控制焊接变形手段如：依照估算收缩量大小恰当放大尺寸；先所有点焊固定再对称焊接；先暂时加固固定再分段对称焊接等。4.2.2.3 运送 在制作场地将制作好钢煤斗分块钢板焊上吊耳，用25T吊车吊到拖板车上，用钢丝绳固定好运到汽机房南侧，用塔吊或者汽车吊吊到煤仓间12.55m平台上（4/A轴至B轴间），人工用滚杠拖至钢煤斗正下方，以备吊装拼接。4.2.3钢煤斗吊装拼接方案4.2.3.1在土建施工到25,960m钢煤斗大梁时，在每个钢煤斗四周梁上预埋500*500*16mm钢板8块，均匀分布在钢煤斗四周，各个钢煤斗预埋件详细见下图：4.2.3.2煤仓间35.65m楼层施工完毕，混凝土强度达到拆模规定后将35.65m梁板模板及支撑拆除，在煤斗梁预埋件上焊接A219*6钢管，高度3.3m,详细位置和做法见下图：在8个抱杆上部吊耳对称挂10T手动葫芦4个，5T手动葫芦4个，在下部吊耳挂8个2T手动葫芦。4.2.3.3煤仓间35.65m楼层卸煤口安装5T机动吊一台，见下图：4.2.3.4吊装拼接过程，在钢煤斗分块钢板上中间部位及两端焊好吊耳，吊耳为150*150*16mm钢板，吊孔为A80，如下图：用35.65m机动吊吊钩挂到分块弧板中间吊耳，在两端吊耳上系好尼龙绳，启动机动吊分块弧板到25.95m，用两端尼龙绳往煤斗梁上拉，用弧板就位相应2个抱杆下部吊耳2T手动葫芦吊钩挂到弧板两端吊耳上，拉动手动葫芦，将弧板吊至煤斗平台上。吊装过程如下图：4.2.3.5支撑平板就位对25.95米混凝土支撑大梁上垫板和地脚螺栓进行清理，在垫板上划出中心线，复查地脚螺栓开张尺寸、斜对角尺寸，水平度。并做好记录，放出煤斗筒体大样，将8块煤斗支撑底座钢板用磁力钻钻出与地脚螺栓相相应螺栓孔，划出中心线把底座钢板组装于垫板上，和垫板中心线对齐，用水平仪打出水平，紧固双螺母，螺栓用黄油保护，螺母与垫板三点点焊，防止螺母因震动松开。焊接底座肋板，用35.65m机动吊将支撑梁36mm底板环形板分块依次吊装到25.95m,抱杆2T手动葫芦接吊，就位到支撑底座上，4块平面板吊上来后，在立板上进行拼接，拼接前用半自动切割机对拼接处进行坡口解决，用2mm钢板塞尺塞于两板连接缝之间，留出焊缝间隙，上下对齐进行拼接，焊缝用一道打底，二道填充，一道照面焊接办法，来保证焊缝质量，打出水平、对齐中心线，然后和立板点焊牢固，在平面板上放出筒体大样，用施工线拉出中心线，与煤斗中心线相吻合后，开始整个底座焊接，以焊200mm留200mm距离断焊方式焊接，防止焊接热变形。在支撑底板上放样画出钢煤斗内经8m圆线，在8m内经圆线内侧焊定位钢筋，钢筋直径20，高度100mm,间距800mm,四周均匀设立，如下图：4.2.3.6钢煤斗直筒顶盖吊装用35.65m层机动吊吊起，相应位置抱杆手动葫芦接吊将直筒1钢板分块弧板,放到支撑梁底板上，弧板与弧板拼接前复查每张长度，斜对角长度，拼接时用100202厚钢板作塞板，塞于拼接缝，满足拼接缝间隙，保证焊接质量，拉紧外弧上2个倒链，使其形成筒体，检查筒体上沿口直径，中心线，筒体垂直度，然后将筒体拼接缝点焊牢固，筒体下端与环形平面板点焊牢固，抽出塞板。在25.95m搭悬挑架，按钢煤斗内圆挑出700mm,上铺2块脚手板，内侧栏杆高1.1m防护，如下图：吊装顶盖工字钢，角钢，放出卸煤口位置，钢梁中心线，焊接顶盖钢梁，吊装花纹钢板，铺装焊接，留出卸煤口，复核检查，补漆。在直筒1外壁下部500mm相应四周抱杆位置焊接300*300*16mm加强板，在加强板上焊接200*300*20mm吊耳8个，用抱杆上部10T和5T手动葫芦将直筒1和顶板吊起1.8m。并在下口外侧焊接定位角钢L30*3,间距1000mm四周均设。用35.65m层机动吊吊起，相应位置抱杆手动葫芦接吊将直筒2钢板分块弧板,放到支撑梁底板上，拼接完毕，复核上口直径，符合规定后将直筒缓慢放下，与直筒2对接好，中间用2mm厚钢板垫好焊缝，点焊固定，在内侧作业平台上，焊接水平接缝，以焊200mm留200mm距离断焊方式焊接，防止焊接热变形。在筒外侧接缝焊接加强劲板，将直筒1上吊耳割掉打磨，打磨焊缝，补漆。在直筒2外壁下部500mm相应四周抱杆位置焊接300*300*16mm加强板，在加强板上焊接200*300*20mm吊耳8个，用抱杆上部10T和5T手动葫芦将直筒2及上部吊起1.8m。重复上述环节，依次将直筒3、4、5吊装拼接好，吊起。用35.65m层机动吊吊起，相应位置抱杆手动葫芦接吊将支撑梁分块弧板，就位拼接完毕，并与支撑水平板焊接好，将直筒5及上部构造缓慢放下，与支撑梁对接，检查顶盖卸煤口与否与35.65m楼层板预留口一致，如果不一致，再次将直筒5缓慢吊起几mm，用倒链水平方向使力，将筒体微微旋转，与楼板卸煤口一致后，再缓慢放下直筒5及上部，焊接，焊接加强劲板，打磨焊缝，补漆。吊装过程见下图：4.2.3.7钢煤斗锥筒吊装在钢煤斗直筒及支撑梁吊装完毕后，将8个抱杆拆除移到下一种钢煤斗上。在直筒内壁均匀焊接8个吊耳，吊耳为250*150*16mm钢板，吊孔为A80。在吊耳上挂上2t手动葫芦，用35.65m层机动吊吊起，相应位置手动葫芦接吊依次将锥筒1四块弧板吊起到设计标高，在12.55m平台上搭设脚手架到锥筒1下方，铺设脚手板，拼接锥筒1，如下图：将锥筒1拼接好，并与支撑梁焊接连接，焊接支撑梁与锥筒1之间四周连接板，打磨焊缝，补漆。并在锥筒1外壁四周均匀焊接5个吊耳，吊耳为200*300*16mm钢板，吊孔为A80，挂5T手动葫芦。在12.55m平台上将锥筒2、锥筒3整体拼装好，在锥筒2、3上口外侧焊5个吊耳，用锥筒1上5T手动葫芦依次将锥筒2、锥筒3吊起，焊接完毕，焊加强劲板，打磨焊缝，割掉吊耳，打磨补漆。4.2.3.8钢煤斗支撑安装在25.95m搭设脚手架，将31.5m支撑焊接安装。焊接时一定要保证焊透，所有焊高符合图纸设计规定。 危险点钢煤斗吊装。 安全控制办法及注意事项在吊装过程中听从起重工指挥，定期检查施工机械及工器具；现场配备一定数量消防器材；在钢煤斗翻身过程中要保持钢丝绳垂直；在钢煤斗吊装之前，保持通道畅通，路基要平整，规定尾部烟道上部构造暂缓施工给施工机械进出留出通道。 工艺质量控制办法所有计量器具经校验合格并报监理审核后可使用；钢材性能检查：厂家提供钢材出厂合格证及产品质量保证书，当钢材表面有锈蚀、麻点或划痕时，其深度不得不不大于该钢材厚度负容许偏差1/2，钢材端边不得有分层、夹渣等缺陷。钢煤斗安装时应以煤仓间立柱轴线为准进行划线，找出各点中心线，并用红三角标记清晰，并与煤斗安装位置进行核对，若发现不符必要报告反映，然后进行解决。组合焊接以及就位安装焊接时依照实际状况有控制焊接变形手段如：依照估算收缩量大小恰当放大尺寸；先所有点焊固定再对称焊接；先暂时加固固定再分段对称焊接等。5作业质量原则及检查规定5.1 作业质量原则5.1.1重要质量控制原则5.1.1.1钢煤斗焊接质量原则见附录二5.1.1.2钢煤斗制作质量原则见附录三5.1.1.3钢煤斗安装质量原则见附录四5.1.1.4钢煤斗防腐质量原则1）油漆、稀释剂、固化剂及防腐、防火涂料品种、规格、质量必要符合设计规定和关于现行原则（规范）规定；2) 钢材表面必要露出金属色泽，基层必要无焊渣、焊疤、灰尘、油污、水等杂质；3）禁止误涂、漏涂，不得脱皮和反锈，颜色符合设计规定；4) 涂层外观涂刷均匀，色泽一致；无皱皮、流坠；分色线清晰整洁；5）损坏涂层按涂装工艺分层补刷，涂层应完整附着良好；6)干漆膜厚度偏差-25m，防腐涂层总厚度偏差+0.2 0m。5.1.2工艺质量规定5.1.2.1所有一级焊缝必要焊透，所有焊缝符合图纸规定。5.1.2.2在施工中严格加强过程控制，在上道工序未完不得进行下道工序施工。5.1.2.3钢板下料必要精准，直焊缝坡口采用自动坡口切割机切割，圆弧板采用人工切割时应注意圆弧圆度。5.1.2.4圆柱壁板和锥体壁板直线度和椭圆度符合规范规定，上下口中心线应提前用线锤等工具测量好，保证上下口中心线垂直度；5.1.2.5上部落料口开孔必要小心，要依照皮带落料口来拟定详细位置，下口中心要符合图纸规定。5.2 检查规定5.2.1实验项目目录无5.2.2本次作业见证点（W点）、停工待检点（H点）和旁检点（S点）目录工序检查项目见证点设立1煤斗制作W点2煤斗安装H点6技术资料规定6.1煤斗制作施工技术记录6.2煤斗安装施工技术记录6.3煤斗油漆施工技术记录7危险源、环境因素辨识及防范办法、文明施工原则7.1 危险源清单及防范办法序号危险源类别危险源名称防范办法1起重伤害使用钢丝绳卡环不合格要清晰设备重量，选取适当钢丝绳和卡环，禁止使用不合格钢丝绳钢丝绳与物体棱角接触处未加包垫保护棱角处垫以半园管、木板等起吊物未绑牢，偏拉斜吊，吊物未固定期松钩。起吊物绑挂牢固；吊钩悬挂点应在吊物重心垂直线上，吊钩钢丝绳应保持垂直；落钩时应防止由于吊物局部着地而引起吊绳偏斜；吊物未固定期禁止松钩起重、操作人员无证作业；指挥信号不明确而盲目操作检查作业人员证件；作业前操作人员和起重指挥人员对起重信号进行沟通，在指挥信号不明确状况下，操作人员禁止盲目操作，吊物及吊臂下禁止站人暂时吊耳和起吊钢丝绳选用不符合规定规定暂时吊耳选用必要经计算合格，钢丝绳选用安全系数为8倍手拉葫芦不符合规定手拉葫芦在使用前必要做拉力实验，合格后粘贴“合格”标签大风、大雨等恶劣环境吊装遇风力不不大于5级或5级以上时，应停止吊装作业2触电使用电源线破损便携式卷线盘、机械及电动工具检查保护地线或保护零线连接与否对的、牢固；检查电缆或软线与否完好；电动工具需经检查合格贴合格标签电动工具未通过漏电保护装置或漏电保护装置不合格电动工具必要做到“一机、一闸、一保护”，装设漏电保护器，漏电保护器必要符合使用规定使用照明灯不规范照明灯悬挂高度低于2.5米且设保护罩，煤斗内照明必要使用带行灯变压器12V安全电压行灯非电工从事电工作业电源接线应由专职人员进行，禁止非电工从事电工作业，不得私拉乱接电源3爆炸乙炔气瓶出口无回火防止器乙炔瓶出口装设回火防止器4意外坠落脚手架搭设不规范脚手架搭设必要经有关部门验收合格后方可使用未对的挂系安全带高处作业必要对的挂系安全带高处作业时靠坐防护栏杆高处作业时不得靠坐在防护栏杆旁高处作业时在水平梁上行走无水平安全绳用作通道建筑梁上应拉设水平安全绳，必要时由专业人员搭设暂时通道，施工人员应从此通道上行走，不得从无水平安全绳地点行走不适当高处作业人员进行高处作业引起坠落凡参加高处作业人员应进行体格检查。经医生诊断患有不适当从事高处作业病症人员不得参加高处作业高处作业区周边孔洞沟道等未设盖板、安全网或围栏孔洞沟道等地点应铺设盖板、安全网或围栏进行保护，禁止人员随意进行拆除冬雨季进行露天高处作业未采用防滑办法冬雨季施工，走道及楼梯上应无积雪，早起若有积冰应及时铲除，在重要通道上应铺设麻袋或草包以消除安全隐患；5物体打击垂直交叉作业无隔离设施或防护设施随意拆除未经搭设人员容许，不得随意拆除隔离和防护办法工具未系保险绳轻小型工器具应系上保险绳放在工具包内，较大工具应系上保险绳，挂在牢固可靠地点并做好隔离办法高处作业时边角料未清理高处作业时边角料应及时清理干净，跳板上工具、物件尽量不放松钢丝绳时加垫包角未固定松钢丝绳时加垫包角应点焊在铁件上或在包箍上开孔加铁丝固定在牢固构造上在正下方操作链条葫芦链条葫芦应对的使用，人员不得在正下方操作链条葫芦交叉施工时，工具、材料等上下投掷交叉施工时，工具、材料等不得上下投掷，使用工具包，牢固铁桶等盛装小型物品小型设备和材料工具放置不符合规定横梁及通道上不得放置零星螺栓及施工用工器具，小型工器具必要放置于牢固可靠地点，且有防坠办法危险区域未做防范办法吊装危险区域和煤斗制作、安装区域（含煤斗下层17米层平台）应拉设警戒绳，悬挂安全标牌煤斗校正时锤子使用不当铆工打大锤时，不得戴手套，锤头先后方禁止站人6机械伤害电动工器具未对的使用使用手持式电动工具前，必要检查其机械性能与否良好，否则不得使用，切割机或角向磨上保护罩壳必要完好，同步应戴好防护眼镜，加强技能方面教诲培训机械超铭牌使用机械使用前必要检查其使用性能，同步定期进行维护保养工作，保证机械不带病作业机械安全装置失灵特种机械操作人员无证上岗所有特殊工种人员（含卷板机操作工）持证上岗7中毒窒息有粉尘或有害气体室内或容器内工作无除尘通风办法防腐油漆施工操作人员应穿着工作服、工作鞋、戴手套、口罩、毛巾等惯用防护用品，禁止用手直接接触油漆；施工有毒油漆时应佩戴防毒面具，并应备有防护药物及用品；发毒性、刺激性、感染性物质场合应保持空气流通或设立通风装置；容器内作业无人监护在已安装好煤斗内部进行焊口补涂作业时，派专人在人孔门处监护。8车辆伤害驾驶员违章驾驶驾驶员遵守有关交通法规和现场关于规定，禁止酒后驾驶车辆带故障行驶车辆应经常和定期进行检查，发现问题及时进行检修，加强维护保养运送超长、超宽、超高物件时也许发生各类危险起重工应依照物件重心和形状进行合理装车，运送超长、超宽、超高物件时应有专人进行监护9其他伤害气温高，施工现场作业人员发生中暑1、做好防暑降温物品、药物供应；2、恰当调节作息时间；3、露天作业集中地方，应搭设休息凉棚；7.2环境因素清单及防范办法序号环境因素名称类别来源于作业项目/活动也许导致 事故后果防止办法1机械保养、维修和使用中废油更换、滴落液废煤斗制作、吊装法规规定、土壤污染执行公司施工现场废料排放管理管理方案、施工现场危险废品管理制度和项目部制定关于方案和规定2施工产生固体废料固废煤斗制作综合评分、土壤污染3废弃油漆桶、刷子及手套固废煤斗油漆综合评分、土壤污染7.3危险性作业项目本次作业危险作业项目为煤斗组合及吊装。7.4安全防护用品、设施和文明施工原则7.4.1安全防护用品、设施原则7.4.1.1所有进入现场施工人员对的配戴安全帽，高空作业佩带安全带；7.4.1.2铁件打磨人员戴防护眼镜及防护面罩；7.4.1.3垂直攀登使用攀登自锁器及垂直攀登绳；7.4.1.4吊装区域和制作场地拉设安全围栏或安全警戒红白带；7.4.1.5施工用脚手架必要由专业人员进行搭设并经验收合格后方能进行下步作业；7.4.1.6在吊装每段煤斗之前，需在煤斗上口铺设水平安全网。7.4.2文明施工原则7.4.2.1火焊皮带、电焊皮带应走向一致，不零乱；7.4.2.2制作现场材料及半成品堆放应不影响通道，摆放整洁；7.4.2.3作业场地需用红白警示带隔开，并由专人负责监护，无关人员不得进入施工区域或在附近逗留；7.4.2.4参加作业人员必要获得合格上岗资格证、持证上岗；7.4.2.5作业人员必要严格遵守各项安全条例和规章制度，对的佩戴安全帽，高空作业人员必要对的佩戴和使用安全带，穿软底鞋，禁止酒后作业。杜绝习惯性违章，防止高空落物（即防止螺栓、螺母、工具等坠落；7.4.2.6作业前，对所有工器具，起重机械进行检查，确认合格后方可使用；7.4.2.7每天作业前开好每日站班会，明确每个人岗位职责，班组安全员进行安全交底；7.4.2.8起重指挥由专人担任，信号明确无误。操作人员要集中思想、服从指挥，不得擅自操作；7.4.2.9六级及六级以上大风禁止吊装作业；7.4.2.10钢丝绳在刃口处须垫包角以免损伤,禁止电火焊花溅在钢丝绳上；7.4.2.11必要做到“工完料尽场地清，谁
