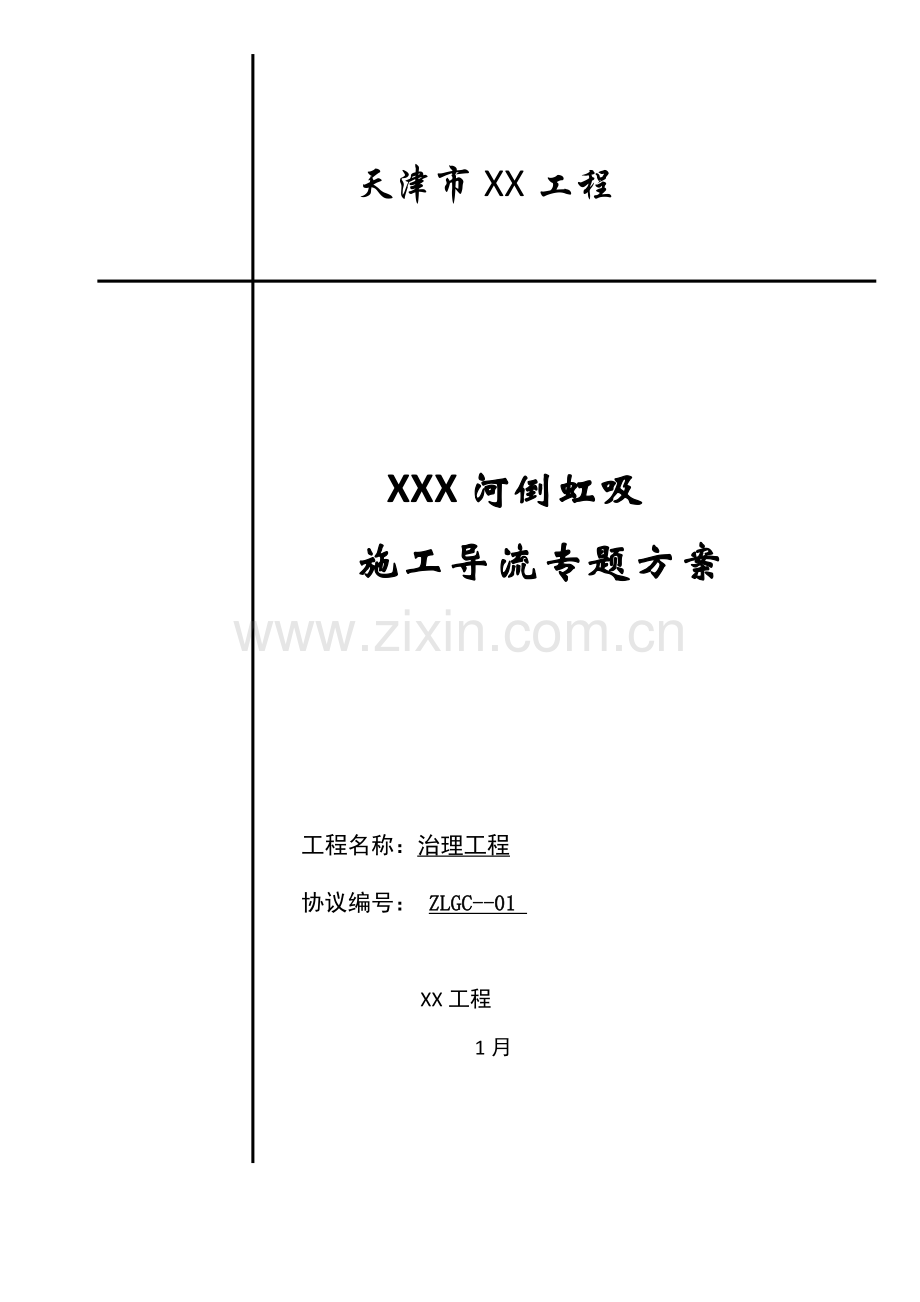

天津市XX工程 XXX河倒虹吸 施工导流专题方案工程名称：治理工程协议编号： ZLGC-01 XX工程1月目 录第一章 工程概况11. 工程概况12. 编制依据13. 施工条件2第二章 外环河施工围堰 41. 围堰部署42. 围堰设计43. 围堰施工和拆除54. 施工排水5第三章 小王庄河围堰及导流施工51. 小王庄河围堰及导流部署52. 一期围堰设计和施工63. 二期围堰设计和施工84. 小王庄河一期导流设计95. 一期导流施工及排水116. 二期导流施工及排水12第三章 安全防护方法13第四章 设备物资、管理人员、进度横道图141. 设备、物资计划表142. 关键人员投入表143. 进度横道图15附图一：小王庄河倒虹吸施工总平面部署图16附图二：小王庄河倒虹吸一期施工导流部署图17附图三：小王庄河倒虹吸二期施工导流部署图18第一章 工程概况1. 工程概况本工程为外环河综合治理工程，依据要求，将外环河作为城市水循环、排涝通道，和和外环绿带相适应对河道水环境需求，采取截污治污、改造阻水建筑物、新扩建联通闸及出口泵站、清淤、岸坡整改等工程方法。此次外环河综合治理工程包含水循环、排涝和河道整改2大项内容，本协议段为河道及阻水建筑物部分4个施工标中东丽区段工程。内容包含包含：河道清淤10.3km、河道治理10.3km、河道整修8km、治理倒虹吸3座、涵桥拆除6座、涵桥拆除重建8座、小王庄河联通闸1座。为小王庄河在施工期内不影响小王庄河正常行洪及排涝，依据相关部门要求特制订小王庄河倒虹吸施工导流专题方案，小王庄河倒虹吸在外环河和小王庄河交口处，程林桥和津汉桥之间，桩号：W4+147W4+293， 小王庄河倒虹吸全长146m，由护砌段、闸室段、斜管段、深槽段组成，结构为三孔箱涵，净尺寸为2.8m2.8m，水平段底高程为-2.70m，深槽段底高程为-7.00m，斜管段高程为：-2.70m-7.00m，外环线侧原地表高程为+3.00，施工区域内高程为：+3.20m-1.50m之间。2. 编制依据（1）外环河综合治理工程）施工组织设计；（2）外环河综合治理工程施工图纸；（3）外环河综合治理工程施工协议；（4）防洪标准（GB 502011994）；（5）水利工程建设项目验收管理要求（水利部第30号令）；（6）水利水电建设工程验收规程（SL 223）；（7）水利水电工程施工组织设计规范（SL 303）；（8）水利水电工程天然建筑材料勘察规程（SL 251）；（9）水利水电工程等级划分及洪水标准（SL 252）；（10）水利水电工程混凝土防渗墙施工技术规范（SL 1741996）；（11）水工建筑物水泥灌浆施工技术规范（SL 621994）；（12）导流工程项目标专题技术包含其它章节引用标准和规程规范。3. 施工条件3.1 水文气象条件本工程所在区域在海河干流，该区域属北温带半湿润季风型大陆性气候，四季分明，春季干燥多风，夏季炎热多雨，秋季清凉少雨，冬季严寒少雪。海河干流上游为大清河、永定河两流域，地处太行山、燕山山脉迎风坡，下游濒临渤海，是干旱和湿润气候过渡地带。受季风影响，降水量集中在汛期79月，占整年7580%，年际改变也很大，多年平均为400600mm。3.2 工程地质条件工程区内属陆相冲积和海相沉积而成。工程区钻孔揭露范围内，地层包含第四系全新统第I陆相冲积层(Q43al)、第I海相沉积层(Q42m)、沼泽相沉积层(Q41h)、第陆相冲积层(Q41al)；第四系上更新统第陆相冲积层(Q3eal)、第海相沉积层(Q3dmc)和第陆相冲积层(Q3cal)。地层自上而下分述以下：1）第四系全新统第I陆相冲积层(Q43al)：岩性关键为粘土和粉质粘土，地层厚度通常3.5m4.0m左右；2）第四系全新统第I海相沉积层(Q42m)：关键岩性为粘土、粉质粘土和淤泥质粉质粘土，地层厚度通常7.5m11.0m左右，顶板埋深4.0m左右；3）第四系全新统沼泽相沉积层(Q41h)：关键岩性为粉质粘土和粉土，地层厚度通常2.0m3.0m左右，顶板埋深11.015.0m左右；4）第四系全新统第陆相冲积层(Q41al)：关键岩性为粉质粘土、粉土和粘土，地层厚度通常4.0m6.0m左右，顶板埋深11.017.0m左右；5）第四系上更新统第陆相冲积层(Q3eal)：关键岩性为粉质粘土、粉土、粉砂，地层厚度通常6.0m9.0m，顶板埋深18.522.3m左右；6）第四系上更新统第海相沉积层(Q3dmc) ：关键岩性为粉质粘土、粉土，地层厚度通常1.8m3.5m，顶板埋深25.030.0m左右；7）第四系上更新统第陆相冲积层(Q3cal)：关键岩性为粉质粘土、粘土、粉土和粉砂，钻孔揭露该地层最大厚度为11.8m，顶板埋深28.031.8m左右。依据中国地震动参数区划图（GB18306）及建筑抗震设计规范（GB50011），本场区地震动峰值加速度为0.15g，地震动反应谱特征周期为0.55s，对应地震基础烈度为度。4. 外交通条件本工程以外环线道路及和本标段外环线相交道路作为本工程关键对外交通运输道路，满足本工程施工交通要求。第二章 外环河施工围堰1. 围堰部署此次施工需对外环河进行断流，在建筑物两侧分别搭设围堰，上游围堰位置距离倒虹吸进水口50m，下游围堰位置距离倒虹吸出水口60m。围堰具体位置详见：小王庄河倒虹吸施工总平面部署图。2. 围堰设计外环河设计常水位为2.0m，排涝水位2.5m。拟考虑外环河断流施工，因为倒虹吸施工周期较长，为确保施工安全，在建筑物上下游分别搭设土围堰，围堰顶面考虑通行要求，设计为5m宽，两侧根据成型后坡比1:2边坡，围堰顶高程为3.50m，围堰底高程为河底高程-1.50m。考虑到上游围堰迎水面防冲，在围堰迎水侧加设防水土工布利用编织砂袋压实。围堰断面形式详见：外环河围堰断面图示意图。外环河围堰断面示意图3. 围堰施工和拆除施工围堰采取粘土填筑，机械采取8t自卸汽车运输，1m3反铲挖掘机摊平，用74kw推土机进占法推料填筑压实。考虑到上游围堰迎水面防冲刷，在围堰迎水侧坡面加设防水土工布利用编织砂袋压实，下游围堰采取和上游一样围堰形式。施工完成后对围堰进行拆除。围堰拆除采取1m3反铲挖掘机挖装，8t自卸汽车运输，围堰拆除采取退占法拆除临时围堰，拆除时设专员监督、跟测，确保将围堰拆除洁净恢复河道原样，拆除土料运至指定弃土区。4. 施工排水围堰封闭后，采取6寸泥浆泵将封闭段内河水给予排除。外环河计划采取6台6寸泥浆泵（450m/h、功率30KW）配置2台200KW柴油发电机进行降排水，估计2天降排完成。大面积河道水排除后，局部积水可结合场地清理施工，由开挖排水沟引水，再由潜水泵排入围堰以外河道内。第三章 小王庄河围堰及导流施工1. 小王庄河围堰及导流部署本倒虹为穿越小王庄河施工，因为受市区排涝、水质等要求影响，施工期间小王庄河不能断流，依此采取搭设两期围堰方法进行施工。一期施工保留现有小王庄河河堤，小王庄河上游围堰搭设在距外环线12米处，明渠导流进水口在距外环线8m处。明渠导流采取 “L”型，导流出水口在倒虹吸中心线下游60m。小王庄河下游围堰并在在距倒虹吸中心线54m处。二期导流在深槽段和左、右岸斜管段施工完成后，恢复小王庄河右侧河堤。二期导流采取围堰束窄原河床方法进行导流。上、下游围堰起始位置均和一期围堰位置形同。小王庄河围堰及导流部署详见：小王庄河倒虹吸施工总平面部署图2. 一期围堰设计和施工2.1 一期围堰设计围堰挡水时段为枯水期。上游围堰因为在施工区域和外环线之间，施工区域有限，所以上游围堰设计顶宽4.0m，两侧根据成型后坡比1:1.5边坡，围堰顶高程为3.0m，围堰底高程为小王庄河底高程-1.50m，在背水坡加打设一排长6m，间距1.0m中经20cm木桩。下游搭设土围堰，下游围堰设计顶宽4.0m，两侧根据成型后坡比1:2边坡，围堰顶高程为3.0m，围堰底高程为小王庄河底高程-1.50m。迎水坡考虑到水面防冲刷，在围堰迎水侧加设防水土工布利用编织砂袋压实。（见小王庄河河围堰断面图示意图）。因为导流围堰设计是按枯水流量设计计划，在施工期间制订汛期防洪方法。(1)做到预防为主思想意识，在施工期间安排专员掌握汛情。(2)专员掌握小王庄河流量改变，依据流量改变采取对应方法（水泵排水和扩挖明渠）。(3)安排好能够紧急调用机械设备，一旦需要防洪度汛即可按预定方案进行扩挖明渠，确保行洪安全。 小王庄河上游围堰断面示意图小王庄河下游围堰断面示意图2.2 一期围堰施工为确保施工过程安全，小王庄河上、下游采取土围堰进行施工。施工围堰采取原开挖粘土填筑，机械采取1m3反铲挖掘机挖装，8t自卸汽车运输，用74kw推土机进占法推料填筑压实。 2.3 一期围堰拆除围堰拆除采取1m3反铲挖掘机挖装，8t自卸汽车运输，围堰拆除采取退占法拆除临时围堰，拆除时设专员监督、跟测，确保将围堰拆除洁净恢复河道原样，拆除土料运至指定弃土区。3. 二期围堰设计和施工3.1 二期围堰设计二期围堰挡水时段为汛期。二期导流采取束河围堰，围堰顶宽4.0m，两侧边坡坡比均为1:2，围堰顶高程为3.00m，围堰底设计高程为-2.50m。原河道过水断面减小二分之一，为确保河道安全度汛，在原河道河底深度为-1.5m基础上增深1.0m。围堰迎水坡考虑到防冲刷，在围堰迎水侧坡面加设防水土工布利用编织砂袋压实。束河围堰采取土围堰，围堰设计顶宽4.0m，两侧根据成型后坡比1:2边坡，围堰顶高程为3.0m，围堰底高程为小王庄河底高程-1.50m。束河围堰断面图详见：小王庄河束河围堰断面示意图。二期导流束河围堰搭设完成后，对一期导流搭设上、下游围堰拆除挡水部分，围堰拆除完成后对一期明渠导流出入口进行封堵，封堵完成导流进入二期导流施工。小王庄河束河围堰断面示意图3.2 二期围堰施工为确保施工过程安全，束河围堰采取土围堰进行施工。施工围堰采取原开挖粘土填筑，机械采取1m3反铲挖掘机挖装，8t自卸汽车运输，用74kw推土机推料填筑压实。 3.3 二期围堰拆除围堰拆除采取1m3反铲挖掘机挖装，8t自卸汽车运输，围堰拆除采取退占法拆除临时围堰，拆除时设专员监督、跟测，确保将围堰拆除洁净恢复河道原样，拆除土料运至指定弃土区。围堰拆除恢复原小王庄河堤。4. 小王庄河一期导流设计导流明渠为临时工程，既要依据小王庄河水情满足导流，又要节省用地，合理安排，并充足考虑到汛期防汛方法。所以，我们拟按枯水期流量设计导流，安排专员值班掌握汛情，一旦上游有大雨来水，本方案导流不能满足过流，即安排设备扩挖明渠，确保洪水正常经过。4.1导流流量设计小王庄河在枯水时期流量现场测量为1.8m/秒。同时查勘现场实际情况，考虑随时配置备用水泵准备应急排水。6台6寸排水泵其排水二十四小时流量为60000方，即0.7m/秒依据以上资料，导流明渠按枯水时期流量应满足1.8m/秒过流，设计导流时充足考虑到设计参数比枯水时期合适增加流量。我们按枯水流量1.5倍考虑，如此应急导流流量应是2.7 m/秒。所以确定明渠导流为2.0m/秒（应急导流2.7 m/秒-水泵排水0.7m/秒）。比降，考虑小王庄河上、下游坡降0.93，设计按1考虑。流速按0.1m/s，依据计算，设计导流明渠断面见下图。导流明渠断面示意图4.2 导流明渠流量计算正常时期小王庄河河道流量(不考虑雨季汛期较大洪水),选择现场实际测定以下：河面宽8米，河底宽7米，深1.2米断面面积M=(8+7)*2/2=15河流流速V=0.1m/秒H=1.2m流量Q=M*V*T=15*0.1*1.2=1.8m/秒,故导流明渠应满足过流为1.8m/秒考虑到临时雨水进入，Q按1.5倍考虑为2.7 m/秒6台6寸排水泵其排水二十四小时流量为60000方，即Q1=0.7m/秒明渠导流流量为：Q2=Q-Q1=2.0 m/秒明渠导流上口宽5米，低宽3米，深2.5米 导流流速V=0.2m/s，时间T=1s流量设计Q=M*V*T=（5+3）*2.5/2*0.2*1=2.0m5. 一期导流施工及排水5.1 一期导流施工一期导流采取“L”型开挖明渠方法和小王庄河上、下游搭设土围堰综合方法导流。一期导流施工计划使用时间为：4月10至6月10日，关键为完成主体工程一期建筑物施工项目（4+3014+310右岸斜管段、深槽段、左岸斜管段箱涵及对应部位土方填筑施工）提供明渠导流。一期导流施工， 采取1m3反铲挖掘先开挖“L”型导流明渠，长度约120m。明渠开挖完成过程中，使用开挖土在小王庄河上、下游搭设围堰。导流明渠开挖及围堰搭设均完成后，开挖左岸导流明渠进出口，联通小王庄上下游河道，一期导流明渠正式启用。开挖导流进出口争取在二十四小时之内完成。一期导流部署详见小王庄河倒虹吸一期施工导流部署图。5.2. 小王庄河施工排水围堰封闭后，采取6寸泥浆泵将封闭段内小王庄河河水给予排除。小王庄河计划采取6台6寸泥浆泵（450m/h、功率30KW）配置2台200KW柴油发电机进行降排水，估计2天降排完成。大面积河道水排除后，局部积水可结合场地清理施工，由开挖排水沟引水，再由潜水泵排入围堰以外小王庄下游河道内。6. 二期导流施工及排水6.1 二期导流施工二期围堰采取围堰束窄原河床方法进行导流。二期导流围堰施工关键为完成除一期项目外其它工程施工，和金属结构安装等工程施工提供挡水围堰。一期导流施工在深槽段及左岸斜管段施工完成后，恢复小王庄河右侧河堤，并安排二期导流。二期导流采取围堰束窄原河床方法进行导流，北侧围堰采取和小王庄河右侧河堤相同断面形式，将河道过水断面减小到二分之一，河底深度在原河道基础上增加1.0m，确保河道过流断面符合要求。二期导流围堰搭设完成后，对一期导流搭设上下游围堰进行拆除，围堰拆除完成后对一期明渠导流出入口进行封堵。封堵完成，进入二期导流，整个施工过程小王庄河不停流。二期导流围堰起点在小王庄河距外环线12m处（原一期上游围堰），经倒虹吸箱涵左岸斜管段，终点在倒虹吸中心线下游60m（原一期下游围堰）。束河围堰总长为80m。二期导流部署详见小王庄河倒虹吸二期施工导流部署图。6.2. 导流明渠施工排水围堰封闭后，采取6寸泥浆泵将封闭段内明渠大水给予排除。计划采取3台6寸泥浆泵（450m/h、功率30KW）配置2台200KW柴油发电机进行降排水，估计1天降排完成。大面积河道水排除后，局部积水可结合场地清理施工，由开挖排水沟引水，再由潜水泵排入围堰以外小王庄下游河道内。第三章 安全防护方法1、试验现场设置安全警示牌，并拉警戒线隔离封闭。2、进入施工现场佩戴安全帽。3、施工现场有专职安全员负责机械设备、人员安全调度。4、机械运行区域内非施工人员不逗留。5、机械操作人员严格根据操作规程施工，确保多种机械设备运行良好。6、自卸汽车和振动碾有专员指挥。 7、施工现场要注意文明施工，不乱扔杂物、机械加油时避免油料污染地面。8、废料选择合适方法处理，不污染环境。 第四章 设备物资、管理人员、进度横道图1. 设备、物资计划表序号设备名称型号规格数量国别产地制造年份额定功率(kw)生产能力用于施工部位备注1液压挖掘机1m5日本-良好导流施工2液压挖掘机0.5 m2日本-良好导流施工3推土机74KW2中国徐工-良好导流施工4自卸汽车20t10中国徐工-良好运输5洒水车5t3三一重工-良好洒水6水泵12寸10天津-良好排水工程7发电机200kw4中国徐工-良好现场电源2. 关键人员投入表序号工种数量备注1司机402测量工53电工54机修工105排水工206普工503. 进度横道图附图一：小王庄河倒虹吸施工总平面部署图附图二：小王庄河倒虹吸一期施工导流部署图附图三：小王庄河倒虹吸二期施工导流部署图
