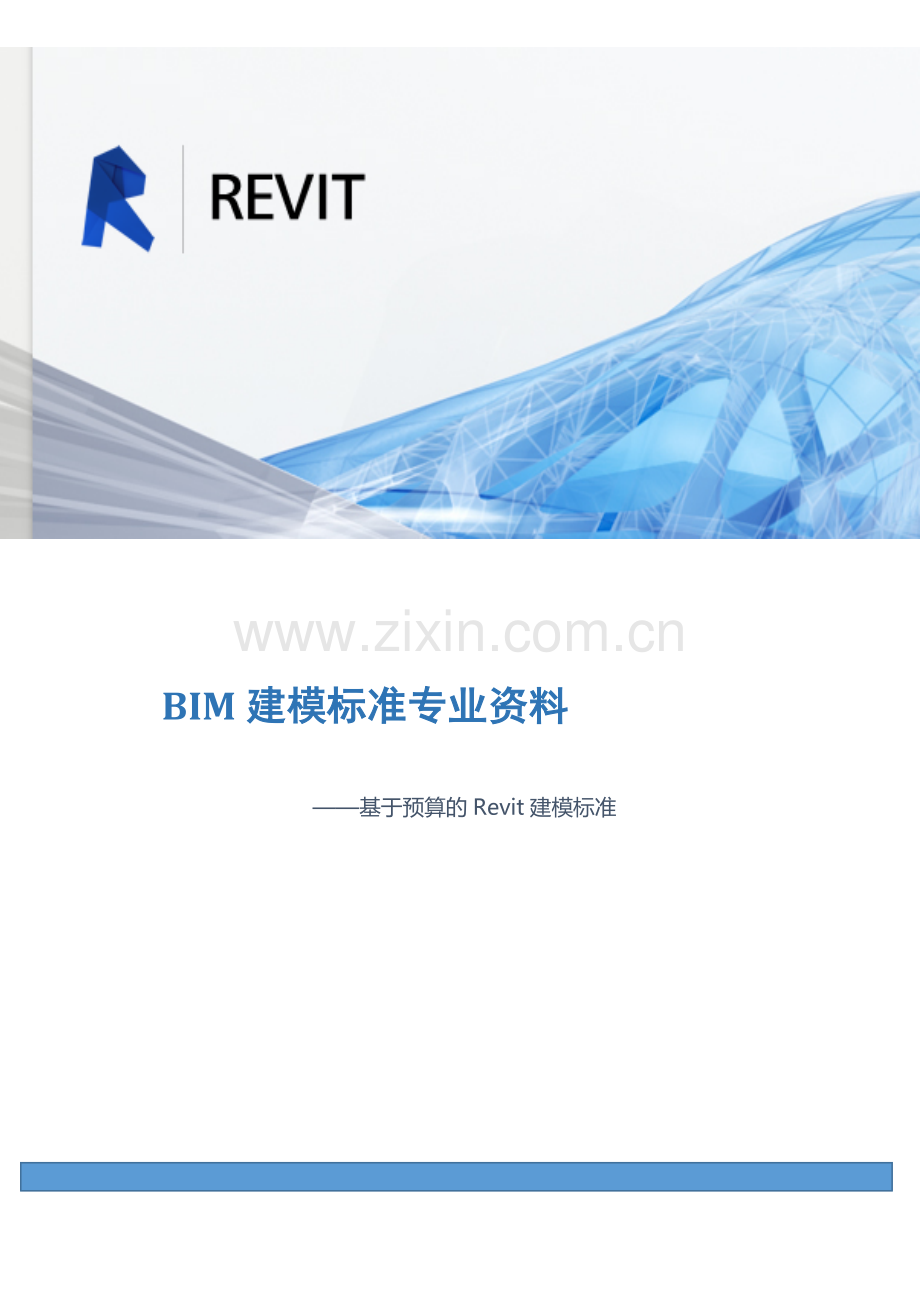

BIM建模统一标准专业资料.doc

基于预算的Revit建模标准BIM建模标准专业资料目 录说 明命名总原则：1、 梁、柱构件名称以及其用到族、系统族、常规族命名都与图纸标注编号一致；2、 除梁、柱外所有构件名称以及其用到族、系统族、常规族命名都与工程量清单项目名称一致；3、 对具备不同项目特性但属于同种项目名称构件，采用二级名称，即：项目名称_项目特性（项目特性取具备代表性核心字，例如材料级别、部位等）。 第一某些：构造某些装饰建模注意事项第二某些：装饰某些第一章：楼地面装饰工程1.1 整体面层：1.1.1命名原则：项目名称_项目特性（面层材料）。1.1.2案例：细石混凝土楼地面_水泥砂浆1.2块料面层：1.2.1命名原则：项目名称_项目特性（面层材料）。1.2.2案例:（表1.2.1）CAD阐明（构造统一做法表）CAD阐明（各空间做法表）ABC楼面做法分别命名为：A：块料楼地面_ 600x600x8暖灰色通体防滑砖；B：块料楼地面_ 300x300厨房专用无釉防滑地砖；C：块料楼地面_ 600x300x8咖啡色带槽防滑地砖；1.3 橡塑面层：1.3.1命名原则：项目名称_项目特性（面层材料）。1.3.2案例:（表1.3.1）CAD阐明（构造统一做法表）CAD阐明（各空间做法表）A B C 楼面做法分别命名为：A：橡胶板楼地面_同质透心PVC地胶板（浅灰色）；B：橡胶板楼地面_同质透心PVC地胶板（淡蓝色）；C：橡胶板楼地面_同质透心PVC地胶板（米黄色）；1.4 其她材料面层：1.4.1命名原则：项目名称_项目特性（面层材料）。1.4.2 案例：（表1.4.1）CAD阐明（构造统一做法表）CAD阐明（各空间做法表）楼面做法命名为：防静电活动地板_静电地板；1.5 踢脚线：1.5.1命名原则：项目名称_项目特性（面层材料）1.5.2案例:（表1.5.1）CAD阐明（构造统一做法表）CAD阐明（各空间做法表）A B 楼面做法分别命名为：A：塑料板踢脚线_350高PVC踢脚；B：塑料板踢脚线_100高PVC踢脚（蓝色）；1.6 楼梯面层：1.6.1命名原则：项目名称_项目特性（面层材料）1.6.2 案例：块料楼梯面层_米黄色瓷砖1.7 台阶装饰：1.7.1命名原则：项目名称_项目特性（面层材料）1.7.2 案例：块料台阶面_米黄色瓷砖1.8 零星装饰项目：1.8.1命名原则：项目名称_项目特性（面层材料/部位）1.8.2 案例：水泥砂浆零星项目_牵边（注：楼梯、台阶牵边和侧面镶贴块料面层，不不不大于0.5少量分散楼地面镶贴块料面层，应按零星装饰项目执行。）第二章：墙、柱面装饰与隔断、幕墙工程2.1 墙面抹灰：2.1.1 命名规则：项目名称_项目特性（面层材料）2.1.2案例:（表2.1.1）CAD阐明（构造统一做法表）CAD阐明（各空间做法表）A B 墙面做法分别命名为：A：块料墙面_ 300x450x6白色瓷片；B：块料墙面_ 150x150暖灰色瓷砖；2.2 柱（梁）面装饰：2.2.1 命名规则：项目名称_项目特性（面层材料） 2.2.2案例：块料柱面_ 150x150暖灰色瓷砖； 2.3 零星抹灰：2.3.1 命名规则：项目名称_项目特性（面层材料）2.3.2案例：零星项目装饰抹灰_ 150x150暖灰色瓷砖；2.4 隔断： 2.4.1命名规则：项目名称_项目特性（材料）2.4.2案例：隔断_ 塑料；2.5 幕墙：2.5.1命名规则：项目名称_项目特性（材料）2.5.2案例：全玻幕墙_ LOW-E中空玻璃第三章：天棚工程3.1 天棚吊顶：3.1.1命名规则：项目名称_项目特性（面层材料）3.1.2案例：（表3.1.1）CAD阐明（构造统一做法表）CAD阐明（各空间做法表）A B 天棚做法分别命名为：A：天棚吊顶_ 300x1200x1.0白色铝扣板；B：天棚吊顶_ 200宽0.8厚白色铝扣板；3.2 天棚抹灰：3.2.1命名规则：项目名称_项目特性（面层材料/做法）3.2.2案例:（表3.2.1）CAD阐明（构造统一做法表）CAD阐明（各空间做法表）天棚做法命名为：天棚抹灰_白色乳胶漆二道（一底二面）；3.3 天棚其她装饰：3.3.1命名规则：项目名称_项目特性（材料/部位） 第四章：油漆、涂料、裱糊工程（略）第五章：其她装饰工程5.2 压条、装饰条： 5.2.1：命名规则：项目名称_项目特性（安装办法） 5.2.2：案例:木装饰线_射钉安装 石材装饰线_石胶粘接 石材装饰线_不锈钢件干挂5.3扶手、栏杆、栏板装饰：5.3.1：命名规则：项目名称_项目特性（材料）。5.3.2：案例：防撞扶手_成品PVC5.4 暖气罩：（略）5.5 浴厕配件：5.2.1：命名规则：项目名称_项目特性（类型）。5.2.2：案例:洗漱台_。(类型：可参照图纸阐明。) 镜面玻璃_B*H。（注：尺寸可详见图纸阐明。）5.6 雨棚、旗杆：（略）5.7 招牌、灯箱：（略）5.8 美术字：（略）第六章：门窗工程6.1 门窗族：6.1.1 命名规则：门窗属性与命名统一参照右下图执行。6.1.2 案例： （注：建立门窗族时一定要编辑类型注释，便于后期算量工作筛选。）装饰建模注意事项1、装饰面层节点解决：地面抹灰地面抹灰2、梁底抹灰解决：梁底抹灰层可用基于面族创立或采用其她办法如内建模型创立，其族类型属性选用楼板，不可选用墙体或其她。
