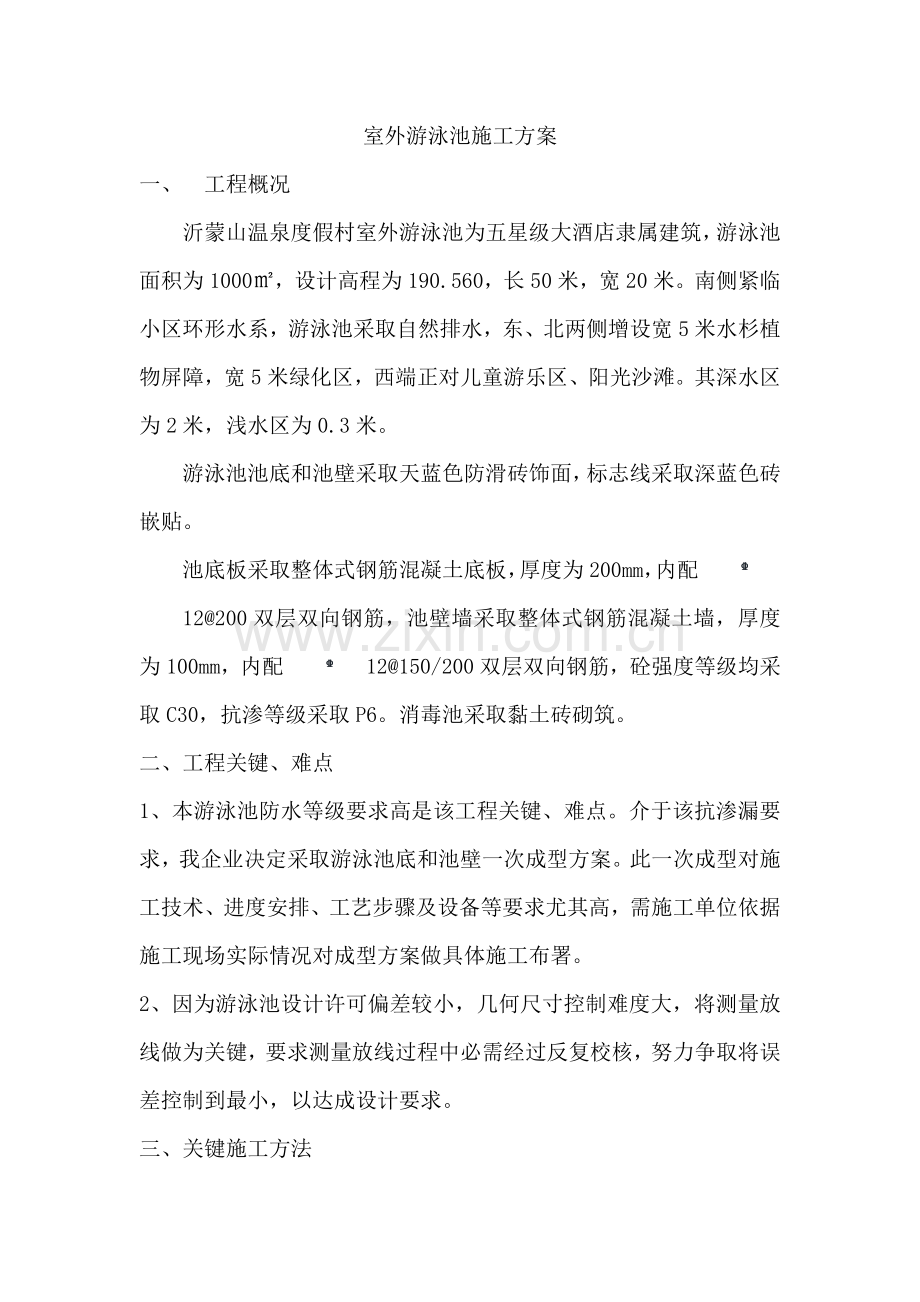

室外游泳池施工方案
一、 工程概况
沂蒙山温泉度假村室外游泳池为五星级大酒店隶属建筑，游泳池面积为1000㎡，设计高程为190.560，长50米，宽20米。南侧紧临小区环形水系，游泳池采取自然排水，东、北两侧增设宽5米水杉植物屏障，宽5米绿化区，西端正对儿童游乐区、阳光沙滩。其深水区为2米，浅水区为0.3米。
游泳池池底和池壁采取天蓝色防滑砖饰面，标志线采取深蓝色砖嵌贴。
池底板采取整体式钢筋混凝土底板，厚度为200mm，内配
12@200双层双向钢筋，池壁墙采取整体式钢筋混凝土墙，厚度为100mm，内配12@150/200双层双向钢筋，砼强度等级均采取C30，抗渗等级采取P6。消毒池采取黏土砖砌筑。
二、工程关键、难点
1、本游泳池防水等级要求高是该工程关键、难点。介于该抗渗漏要求，我企业决定采取游泳池底和池壁一次成型方案。此一次成型对施工技术、进度安排、工艺步骤及设备等要求尤其高，需施工单位依据施工现场实际情况对成型方案做具体施工布署。
2、因为游泳池设计许可偏差较小，几何尺寸控制难度大，将测量放线做为关键，要求测量放线过程中必需经过反复校核，努力争取将误差控制到最小，以达成设计要求。
三、关键施工方法

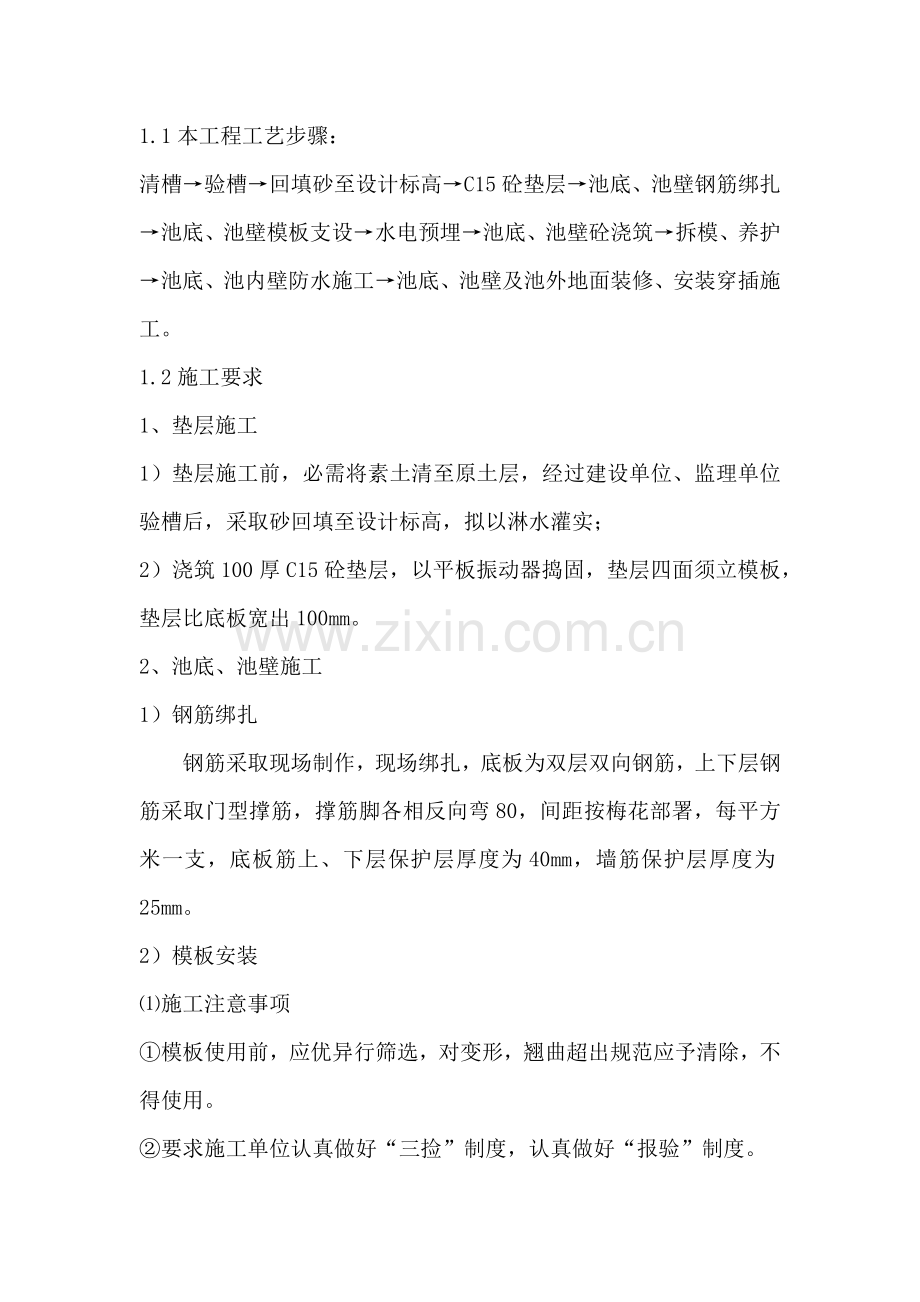

1.1本工程工艺步骤：
清槽→验槽→回填砂至设计标高→C15砼垫层→池底、池壁钢筋绑扎→池底、池壁模板支设→水电预埋→池底、池壁砼浇筑→拆模、养护→池底、池内壁防水施工→池底、池壁及池外地面装修、安装穿插施工。
1.2施工要求
1、垫层施工
1）垫层施工前，必需将素土清至原土层，经过建设单位、监理单位验槽后，采取砂回填至设计标高，拟以淋水灌实；
2）浇筑100厚C15砼垫层，以平板振动器捣固，垫层四面须立模板，垫层比底板宽出100mm。
2、池底、池壁施工
1）钢筋绑扎
钢筋采取现场制作，现场绑扎，底板为双层双向钢筋，上下层钢筋采取门型撑筋，撑筋脚各相反向弯80，间距按梅花部署，每平方米一支，底板筋上、下层保护层厚度为40mm，墙筋保护层厚度为25mm。
2）模板安装
⑴施工注意事项
①模板使用前，应优异行筛选，对变形，翘曲超出规范应予清除，不得使用。
②要求施工单位认真做好“三捡”制度，认真做好“报验”制度。
③砼浇筑过程中应派技术好木工守模，发觉问题立即整改和汇报项目部工地现场技术责任人。
④模板安装时，木工随时吊垂直线校正。当安装完角量尺寸，吊线复核做最终校正，严格控制截面尺寸、垂直及平整度、轴线。
⑤模板支设前，应在模板均匀涂刷脱模剂。
⑵施工要求
模板采取12厚胶合板，采取φ14@450对拉止水螺栓连接（止水钢片为50*50*3），竖向围檩采取50*100 @250方木，水平向围檩采取φ48@450钢管和对拉止水螺栓相连，外侧采取两个山型帽固定件或成品铁板垫块加双螺帽拧紧，50*100方木衬档接头错开，方木采取4000、两种规格。墙“L”型时阴阳角及模板拼缝处必需用两根50*100木楞方固定，以免漏浆走位。内壁模支撑可利用预埋钢筋头靠木枋固定或Φ30塑料垫块并钻孔Φ14。
3）抗渗砼浇筑
⑴商混要求
砼强度等级C30，抗渗等级P6，严格根据开盘施工配合比进行控制，现场车泵按砼当日浇筑方量合理配置，对进场砼罐车均要做坍落度或坍落扩展度，坍落度或坍落扩展度不符合配合比要求，果断给予退回。根据规范要求做好砼抗渗试件，标准试块和同条件养护试块，留置数量满足要求。
⑵砼浇筑过程中注意事项
砼浇筑前应对模板浇水湿润，模板内杂物必需清理洁净。砼自浇筑口下落自由倾落高度不得超出2米，如超出2米采取溜槽浇筑。砼浇筑时应分层分段浇筑，每层浇筑厚度应依据结构特点、钢筋疏密决定，通常分层厚度为插入式振捣棒作业部分长度1.25倍，最大不得超出500mm。使用插入式应该快插慢拔（振捣时间通常为10S），插点要均匀，按次序进行，不得遗漏。移动间距小于振捣棒作业半径1.5倍，（通常为300—400mm），振捣完成必需采取木抹找平，使砼表面密实平整。钢筋网应和墙柱筋及附加筋绑扎牢靠，不得有漏浆等问题。
必需搭设马凳、钢管架道，严禁直接在钢筋网上铺脚手板行走，池底、池壁一次浇筑完成，中间不许可间歇，注意振捣密实，模板拆除时注意砼阳角保护，拆模后即可用电锤将塑料垫块凿除，并用火焊将对拉螺栓齐根隔断，将孔内清理洁净后，采取聚合物水泥砂浆封堵内外侧螺杆孔凹槽并压实抹光。
⑶养护
砼浇筑完成后6—10h采取棉毡覆盖浇水养护，确保砼表面湿润，养护不得少于14天。
3、防水施工工艺步骤：防水水泥砂浆找平层→防水加强层→防水层(2层300g)→防水水泥砂浆保护层
⑴验收防水水泥砂浆找平层，清理找平层。
①水泥:砂（体积比=1:2.5），再掺入水泥重量3%防水剂，水泥强度等级不低于32.5级，厚度20mm。
②为预防基层面积过大产生裂缝，应预留分格缝，并嵌填密封材料。分格缝其纵横缝最大间距不宜大于6m，缝宽宜为20mm。
③找平层应有利于卷材铺设和粘贴，找平层应压实平整，表面光滑，洁净，无开裂，接茬平整。不许可有显著酥松、尖凸、凹陷、起皮、起沙现象。
④阴阳角地面四面和墙体连接处,应抹成半径为20mm圆弧。
⑤管根部位
给排水管根定位后,管根四面用砼分层捣实，面层用抹子压实出光，并四面局部200mm范围内采取堵漏灵多遍涂刷,管根周围和地面相连部位用水泥砂浆抹成八字形。
⑥基层处理后,基层上面应无显著水迹。
⑵胶粘剂配制
①TS防水卷材施工采取冷粘法施工。卷材和基层、卷材和卷材搭接粘接采取水泥素浆粘结剂。阴阳角复杂部位应先采取500mm宽TS做附加层一道处理，管根部采取500mm宽水泥素浆涂刷处理。
②水泥素浆配制
用含水泥重量10～15%聚乙烯醇胶液加水配制，水泥和水百分比控制在10:3.5～4左右，气温高时取偏高值，气温低时取偏低值。配制时先用水将水泥浸透好，然后加入聚乙烯醇胶液，用工具搅拌均匀，无沉淀，无凝块，无离析现象即可使用。制胶容器及工具必需清理洁净，制成胶内不许可有硬性颗粒和杂质，制成胶粘剂应在四小时内用完。
⑶防水层施工和操作
①施工条件
a、TS防水卷材施工温度宜在5℃以上25℃以下进行，雨天、雪天、5级风及以上天气严禁施工，在施工中碰到雨天要做好防雨方法。
b、找平层验收合格，基层在潮湿情况下只要无明水便可施工。
②TS防水卷材粘贴和铺设应按以下要求操作
a、卷材粘贴方向确定。
逆坡度方向铺贴，上下层卷材不得相互垂直铺贴。
b、主体防水层施工前，应先做好节点、附加层（选择500宽TS卷材），防水层上翻至墙顶100mm。
c、涂胶铺设方法：首先将已配制好胶用小容器倒在预粘处找平层上，胶要连续适量均匀，不露底不堆积，厚度应保持在1mm，然后铺卷材用刮板排气压实，排出多出胶剂。
d、卷材采取搭接法铺贴，卷材搭接缝宽度：长边和短边均为100mm，上下层、相邻两幅卷材搭结缝及主防水层和附加层搭接缝应错开1/3幅宽以上。
e、卷材搭结缝满粘，接缝压实后在接缝边缘再涂刷一层水泥素浆将接缝密封严实，接缝不许可有露底、打皱、翘曲、起空现象。
f、立面复合卷材粘贴必需纵向粘贴，自上向下对正，自下向上排气压实，要求基层和卷材同时涂胶，卷材满粘。
⑷特殊部位处理
①卷材收头处理。 卷材收头是卷材防水层关键部位，处理不好极易张口、翘边、脱落。立面卷材端部应裁齐，统一翻至墙顶100mm。
②阴阳角处理
在阴阳角处，先铺贴增强附加层。
⑸涂胶和铺设卷材注意事项
①水泥粘结剂涂刮后应随即铺贴卷材，预防时间过长胶中水份散失影响粘接质量。
②用刮板排气刮实卷材同时应注意检验卷材下面有没有硬性颗粒及其它物质将卷材垫起，如有应将其取出重新粘贴。已铺设完防水层在水泥素浆含有一定强度前应避免人员在上部往返踩踏以免卷材起鼓。防水层验收合格后，立即进行下道工序施工。
③卷材必需平整粘贴于找平层上，不得打皱、翘边，粘贴面积应达85%以上。
④卷材施工温度高于25℃时，应立即向施工后卷材表面喷水降温和遮盖养护，预防卷材变形起鼓。
⑹保护层施工
保护层施工前必需有主防水层验收合格证实，蓄水试验无渗漏现象。保护层采取20mm厚1:2.5防水水泥砂浆（体积比），并掺入水泥重量3%防水剂，表面细拉毛处理。
