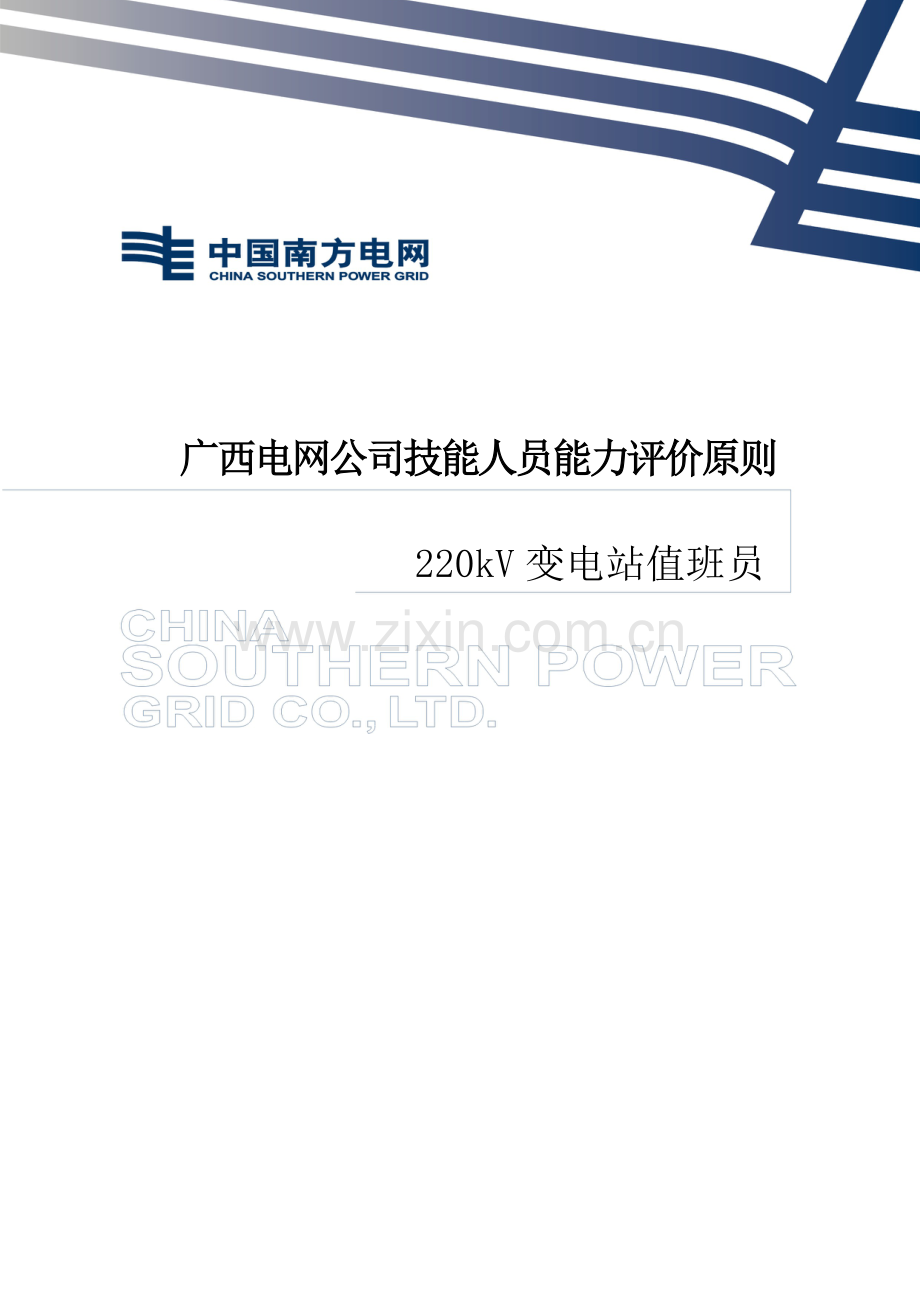

广西电网公司技能人员能力评价原则
220kV变电站值班员

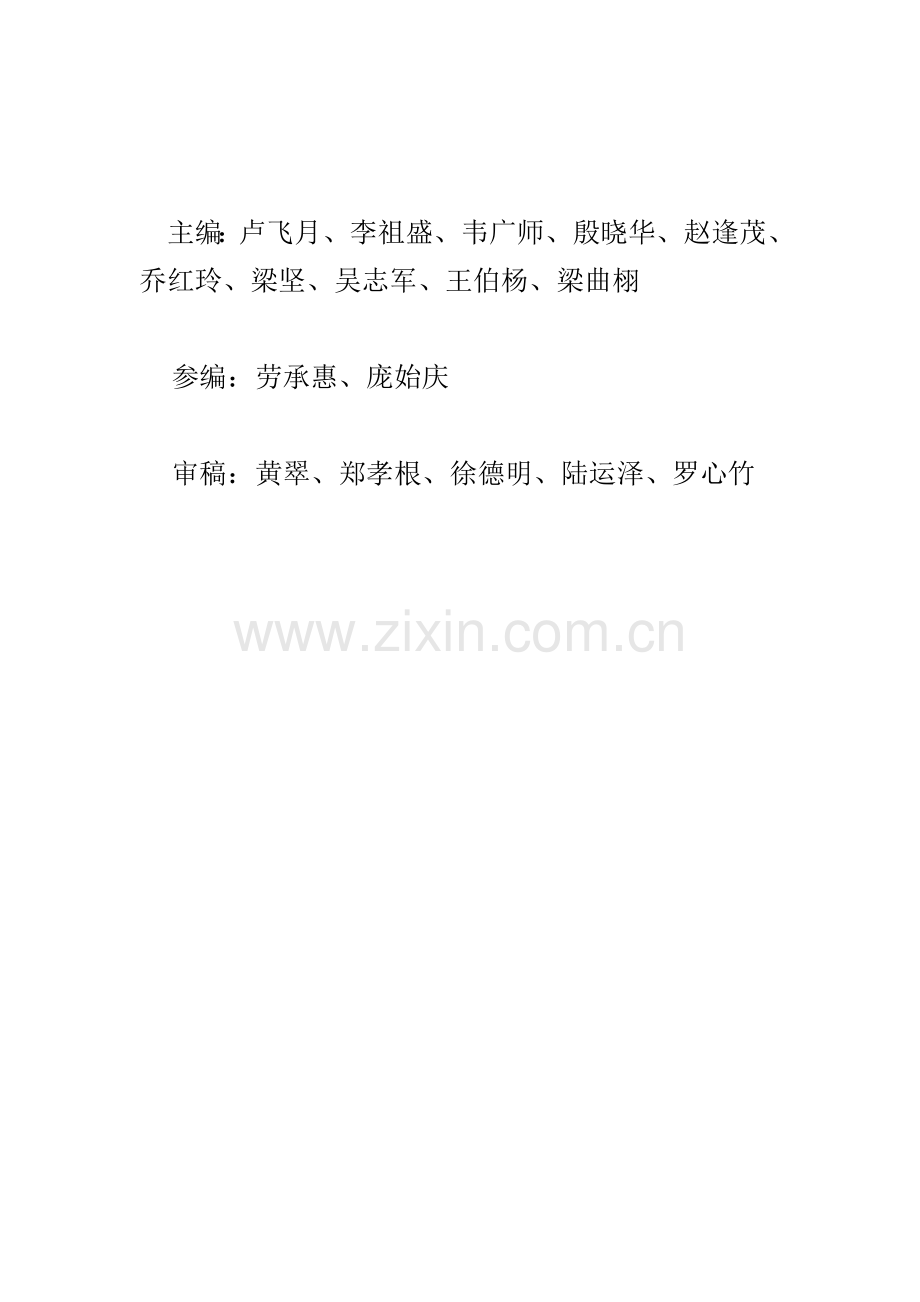

主编：卢飞月、李祖盛、韦广师、殷晓华、赵逢茂、乔红玲、梁坚、吴志军、王伯杨、梁曲栩

参编：劳承惠、庞始庆

审稿：黄翠、郑孝根、徐德明、陆运泽、罗心竹

目 次
1 范畴..................................................................... 1
2 规范性引用文献........................................................... 1
3 总则..................................................................... 1
4 220kV变电站值班员能力评价原则............................................ 2
4.1 评价原则应知某些....................................................... 2
4.2 评价原则应会某些....................................................... 9
4.3 评价原则应知某些权重................................................... 15
4.4 评价原则应会某些权重................................................... 16

广西电网公司技能人员能力评价原则
变电运营专业
(220kV变电站值班员)

1 范畴
本原则合用于在广西电网公司从事220kV变电站运营值班岗位工作技能人员知识和技能水平能力评价工作。

2 规范性引用文献
DL409-91 《电业安全工作规程（发电厂及变电所电气某些）》
DL588-94 《电业生产事故调查规程》
《中华人民共和国职业技能鉴定规范》
《职业技能鉴定指引书•变电站值班员》
《电气操作导则》
《电气工作票技术规范》
《变电站现场运营规程》
《电力调度运营规程》

3 总则
为指引和规范广西电网公司地市级供电公司220kV变电站运营值班技能人员知识和技能水平能力评价工作，特制定本原则。
本原则是参照《中华人民共和国职业技能鉴定规范》，并考虑220kV变电站运营值班工作实际需求而编写，可作为职业技能培训和能力评价考核根据，供人事管理人员、职业技能培训及考核人员使用，亦可供公司职工学习参照。
本原则明确了广西电网公司地市级供电公司220kV变电站运营值班技能人员一、二、三级知识和技能水平能力评价范畴及内容（高档别内容向下包括所有低档别内容）。其中，一级合用于班组中级工及如下岗位人员，二级合用于班组高档工岗位人员，三级合用于班组技师、正副班组长岗位人员。
本原则以模块形式进行编写，能比较直观地看出由低档到高档“塔积木式”递进规定。本原则以各知识模块“权重”（比例）来拟定其在整个岗位技术技能规定中重要限度。

4 220kV变电站值班员能力评价原则
4.1 评价原则应知某些
知识模块
知识点
能力评价级别
一级
二级
三级
应
知
部
分
基
础
知
识
直流电路
1、熟悉直流电路基本概念：电流、电压、电位、电势、电阻、电导、功率；
2、掌握直流电路中欧姆定律（U = I R）应用；
3、熟悉直流回路中功率及电能计算；
4、熟悉直流回路中电阻串联、并联时各元件上电流、电压关系。
1、掌握串联、并联及混联电路等值电阻计算；
2、熟悉基尔霍夫第一、第二定律。

交流电路
1、熟悉正弦交流电路基本概念：波形、表达式、正弦交流三要素，电容、电感、有功功率、无功功率、功率因数等；
2、掌握单相和三相交流电路中电流、电压、阻抗、功率、电能计算；
3、掌握交流电路中欧姆定律（U = IZ）应用；
4、熟悉三相交流系统中相电压、线电压关系，线电流与相电流关系；
5、熟悉交流电路中有功功率、无功功率、视在功率与回路电流、电压、功率因素计算关系。
1、熟悉串联、并联谐振基本概念和特点；
2、理解功率因数提高及计算办法；
3、熟悉正弦交流有效值、平均值、最大值、瞬时值概念及其互有关系。

1、理解阻抗三角形、功率三角形绘制及其运用；
2、理解谐波概念；
3、理解电路谐振特点及过渡过程基本概念。

电磁感应
1、理解磁场基本概念：磁通、磁密、磁阻；
2、理解电磁感应基本概念：自感、互感；
3、理解自感电动势、互感电动势和线圈极性。

1、电磁感应简朴计算；
2、理解楞次定律；
3、理解法拉第电磁感应定律内容；
4、理解右手定则及左手定则应用。

熟悉铁磁谐振分类和特点，分析产生条件及对系统危害。
应
知
部
分
基
础
知
识
电力系统
1、理解电力系统生产过程及电网构成；
2、熟悉变电站内一、二次设备和设施；
3、掌握变电站一、二次设备在电网中作用；
4、理解电网电压、电流、有功、无功、频率基本概念；
5、熟悉电力系统中设备有功功率、无功功率、视在功率与回路电流、电压、功率因素计算关系；
6、理解电力系统短路概念及短路时回路中电压、电流变化特点；
7、熟悉保护概念、主保护及后备保护概念，安全自动装置概念；
8、理解综合自动化概念和普通构成；
9、熟悉电力系统接地方式；
10、熟悉小接地电流系统发生单相接地和高压保险熔断现象区别；
11、熟悉电量与功率之间关系；
12、掌握电容器无功功率计算公式；
13、掌握母线和变压器电量平衡率计算办法；
14、掌握电量平衡率合格范畴；
15、理解电网同期并列条件及非同期并列危害；
16、掌握无功就地补偿原则。
1、理解电力系统静态、动态稳定基本概念；
2、熟悉电能质量原则、监视及调节知识；
3、理解电力系统发生振荡时振荡电流、电压变化规律及其危害；
4、熟悉电力系统短路概念及短路时回路中电压、电流变化特点；
5、能分析小接地电流系统发生单相接地缺陷时系统电流电压变化过程；
6、中性点直接接地特点；
7、中性点经消弧线圈接地特点；
8、中性点经小电阻接地特点；
9、理解短路电流动、热效应及其对设备影响。

1、理解限制铁磁谐振办法；
2、掌握电力系统保持动、静态稳定办法；
3、防止发生系统振荡、系统过电压办法，熟悉提高电力系统可靠性办法；
4、理解电力系统继电保护配合原则。
应
知
部
分
专
业
知
识
变压器
1、熟悉变压器基本工作原理
2、熟悉变压器基本构造、重要部件及辅助部件作用及工作原理；冷却系统构造及各某些名称、作用；
3、熟悉变压器铭牌各参数代表意义；
4、熟悉逼迫油循环冷却器工作原理及控制回路；
5、理解调压装置工作原理并熟悉调压规定；
6、熟悉变压器并列运营条件，不满足变压器并列运营条件时产生后果；
7、熟悉温度启动风冷定值；
8、熟悉运营变压器容许温度和容许温升。
1、熟悉油位测量原理；
2、熟悉三相变压器绕组联接组别含义；
3、理解变压器实验周期；
4、熟悉所用电系统切换时对主变冷却器电源运营方式影响，及与否需要采用切换办法；
5、熟悉冷却器全停跳闸回路和信号回路构成，熟悉各风冷信号意义。
1、熟悉变压器验收原则及规范；
2、能依照变压器惯用接线组别画出变压器向量图。

断路器
1、掌握断路器作用和分类；
2、熟悉断路器基本构造及重要构造部件作用；
3、熟悉断路器铭牌各参数代表意义；
4、理解断路器灭弧方式种类及其原理；
5理解断路器操作机构和机械传动某些构成及动作过程，操作机构分类和特点；
6、熟悉断路器各种压力额定值、报警值和闭锁值。
1、熟悉断路器不同操作机构原理；
2、理解断路器实验周期；
3、熟悉开关控制回路及贮能或油泵启动原理；
4、熟悉掌握断路器常用异常及解决办法。
熟悉断路器验收原则及规范。

隔离开关和接地开关
1、熟悉隔离开关和接地开关基本原理、在电力系统中作用；
2、熟悉隔离开关和接地开关构造、重要部件名称和作用，重要技术参数及运营基本规定；
3、熟悉隔离开关控制和操作回路工作原理；
4、掌握隔离开关倒闸操作原则、规定；
5、熟悉等电位操作和代路操作基本知识及注意事项；
6、熟悉隔离开关正常运营规定。

1、熟悉隔离开关控制和操作回路故障及基本解决办法；
2、熟悉隔离开关和接地开关实验周期；

熟悉隔离开关和接地开关验收原则和规范。

应
知
部
分
专
业
知
识
电压互感器
1、熟悉各类型电压互感器工作原理；
2、熟悉电压互感器在电力系统中作用；
3、熟悉电压互感器种类；
4、熟悉电压互感器构造，熟悉重要部件名称和作用，重要技术参数及运营基本规定；
5、掌握电压互感器运用中普通注意事项；
6、理解电压互感器二次绕组短路现象及后果、及其产生因素。
1、熟悉电压互感器常用缺陷及危害，电压互感器常用异常解决办法；
2、理解电压互感器实验周期；
3、掌握电压互感器二次电压回路接线方式和种类。

熟悉电压互感器验收原则和规范。

电流互感器
1、熟悉各类型电流互感器工作原理；
2、熟悉电流互感器在电力系统中作用；
3、熟悉电流互感器种类；
4、熟悉电流互感器构造，熟悉重要部件名称和作用，重要技术参数及运营基本规定；
5、掌握电流互感器运用中普通注意事项；
6、理解二次开路运营时产生现象及后果、及其产生因素。
1、熟悉电流互感器常用缺陷及危害，电流互感器常用异常解决办法；
2、理解电流互感器实验周期；
3、掌握电流互感器二次电流回路接线方式和种类。
4、理解电流互感器变比调节办法。
熟悉电流互感器验收原则和规范。

防雷设备
1、熟悉变电站防雷设备种类、作用；
2、防雷设备在变电站中配备；
3、避雷器种类及工作原理、构造；
4、理解泄漏电流概念。
1、熟悉接地电阻不合格时注意事项；
2、熟悉防雷设备常用缺陷；防雷设备常用异常及解决办法；
3、理解防雷设备实验周期；
4、熟悉均压环作用。
熟悉防雷设备验收原则和规范。
耦合电容器、阻波器
1、熟悉耦合电容器、阻波器作用及工作原理；
2、掌握耦合电容器、阻波器基本构造。
1、理解耦合电容器、阻波器实验周期。
熟悉耦合电容器、阻波器验收原则和规范。
消弧线圈
1、掌握消弧线圈在电力系统中作用；
2、消弧线圈重要部件名称和作用；
3、熟悉消弧线圈额定容量、电压和电流等重要技术参数；
4、熟悉消弧线圈停送电操作规定。
1、熟悉消弧线圈异常运营及故障解决；
2、熟悉消弧线圈补偿方式。
熟悉消弧线圈验收原则和规范；

应
知
部
分
专
业
知
识
无功补偿设备
1、熟悉无功补偿设备作用、分类及运营参数；
2、掌握电容器组工作原理、基本构成部件及其作用。
1、理解无功补偿设备实验周期；
2、熟悉电容器异常运营及故障解决。
熟悉电容器验收原则和规范；

组合电器
1、熟悉其种类、构造特点；
2、熟悉组合电器设备铭牌各参数代表意义；
3、熟悉组合电器各部件名称作用。
1、熟悉组合电器设备常用缺陷，组合电器设备常用异常及其解决办法；
2、熟悉组合电器设备实验周期。
组合电器验收原则和规范。

高压开关柜
1、熟悉高压开关柜构造特点；
2、熟悉高压开关柜各部件名称和作用；
3、熟悉高压开关柜机械联锁、程序锁和电磁锁联锁条件；
4、熟悉高压开关柜停送电操作程序。
熟悉高压开关柜常用异常及解决办法。
熟悉高压开关柜验收原则和规范。

电力电缆
1、熟悉电力电缆作用、种类；
2、熟悉电力电缆基本构造。

1、熟悉电力电缆常用异常与故障解决办法；
2、熟悉电力电缆敷设规定；
3、理解电力电缆实验周期。
熟悉电力电缆验收原则和规范。

母线及线路
1、电气主接线作用、基本规定、基本类型及特点；
2、掌握母线类型及特点。
熟悉线路承载电流能力。

熟悉各种主接线接线方式、特点和优缺陷。
10kV接地变接地系统
1、理解接地变经消弧线圈接地基本构造及各部件作用；
2、理解接地变经小电阻接地基本构造及各部件作用；
3、熟悉接地变（消弧线圈）运营参数；
4、熟悉接地变构造特点和作用。
1、熟悉接地变（消弧线圈）常用缺陷；接地变（消弧线圈）常用异常及解决办法；
2、理解接地变（消弧线圈）实验周期；
3、中性点经小电阻接地保护配合特点。
熟悉接地变（消弧线圈）验收原则和规范。

接地装置
1、掌握接地目、接地网概念、接地电阻概念；
2、熟悉接地网构成；
3、理解电气设备接地基本规定。

应
知
部
分
专
业
知
识
继电保护及自动装置
1、理解继电保护普通原理、作用及保护范畴和运营操作注意事项；
2、理解故障录波、故障测距、自动减载、重叠闸、备自投等自动装置作用；
3、理解微机保护硬件基本构成及各部件大体作用；
4、熟悉本站各类一次设备及线路保护及自动装置保护功能配备状况；
5、保护装置面板常用操作：涉及查看定值、异常、事故报告，会定值区切换，内部录波查看和打印，会打印定值、异常或事故报告，会核对时钟等）；
6、熟悉保护各种、自动装置信号灯亮灭意义、各压板作用及能区别出口压板和功能压板；
7、熟悉电力载波、光纤通道投入与退出操作；
8、熟悉电力载波、光纤通道与保护及自动装置配合操作；
9、熟悉本站保护高频通道相应关系，哪些压板、切换开关、保护定值与高频保护或光纤保护关于，何时投退和切换它们；
10、熟悉二次设备巡视内容和规定；
11、双母线接线方式，熟悉防止因电压切换故障保护失去PT量或母差电流回路未切换而误动办法：即在合上母线侧刀闸后，必要及时检查线路保护屏电压切换箱或主变操作箱电压切换信号与否正常，确认电压和母差电流、跳闸回路切换正常后，方可继续操作；
12、双母线接线方式，，对用于电压切换母线侧刀闸，保护在运营中禁止在其辅助接点回路上工作。
1、理解继电保护、自动装置保护整定原则；
2、理解主、后备保护配备原则；
3、熟悉电力载波、光纤通道异常及解决办法；
4、熟悉光纤通道误码率增长检查；
5、熟悉二次设备常用异常或故障解决办法；
6、理解电力载波、光纤通道构成；
7、理解电力载波、光纤通道工作原理；
8、理解电力载波、光纤通道与保护及自动装置联系与配合。

1、熟悉继电保护动作逻辑；
2、掌握微机保护基本原理；
3、熟悉继电保护配合原则及规定；
4、理解各类保护在不同运营方式下互相配合；
5、熟悉继电保护验收原则和规范。

应
知
部
分
专
业
知
识
220kV变压器保护（涉及间隙保护）
1、理解主变差动保护简朴动作原理；
2、理解重瓦斯、轻瓦斯保护基本动作原理；
3、熟悉复合电压闭锁方向过流保护由哪些基本功能元件构成；
4、熟悉主变电气量保护中，哪些是主保护。哪些是后备保护。各自保护范畴如何；
5、熟悉主变设有哪些非电气量保护。何时需退出主变本体重瓦斯保护或调压瓦斯保护；
6、熟悉双母线结线时，主变保护电压切换回路工作原理；
7、熟悉主变操作时中性点地刀与间隙保护、中性点零序过流保护配合；
8、熟悉启动失灵压板，何时需要投、退。
1、两套电气量保护CT量分别取自哪个CT；
2、熟悉失灵启动电流取自哪个CT；
3、熟悉CT断线零序保护和差动保护影响；
4、熟悉主变后备保护动作跳开关时间顺序；
5、主变保护方向概念及主变保护正方向普通设定方式。主变保护方向对后备保护范畴影响；
6、熟悉差动动作后解决环节；
7、熟悉后备保护动作后解决环节；
8、熟悉瓦斯保护动作后解决；
9、熟悉哪些保护压板与电压量关于。当有“退XX侧电压”压板时，何时投、退这些压板；
10、熟悉启动失灵回路，何时需要投、退。
1、PT失压后对主变后备保护功能有什么影响；
2、当有“退XX侧电压”压板时，投入这些压板对保护后备保护功能有什么影响；
3、220kV开关失灵保护回路构成及回路异常时解决办法；
4、熟悉后备保护动作后故障点大体位置范畴分析办法；
5、熟悉主变开关拒动后解决办法。
应
知
部
分
专
业
知
识
110kV变压器保护（涉及间隙保护）
1、理解主变差动保护简朴动作原理，差流如何形成；
2、理解重瓦斯、轻瓦斯保护基本动作原理；
3、理解复合电压闭锁方向过流保护由哪些基本功能元件构成；
4、理解零序方向过流保护由哪些基本功能元件构成？零序电流从哪取；
5、熟悉主变间隙保护作用是什么？间隙保护普通有哪些保护元件组合构成？间隙保护电流、零序电压取自哪里；
6、熟悉主变电气量保护中，哪些是主保护。哪些是后备保护。各自保护范畴如何；
7、熟悉主变设有哪些非电气量保护。何时需退出主变本体重瓦斯保护或调压瓦斯保护；
8、熟悉双母线结线时，主变保护电压切换回路工作原理；
9、熟悉主变操作时中性点地刀与间隙保护、中性点零序过流保护配合。
1、电气量保护CT量分别取自哪个CT；
2、熟悉CT断线对零序保护和差动保护影响；
3、熟悉主变后备保护动作跳开关时间顺序；
4、主变保护方向概念及主变保护正方向普通设定方式。主变保护方向对后备保护范畴影响；
5、熟悉零序过压保护投退。

1、PT失压后对主变后备保护功能有什么影响；
2、当有“退XX侧电压”压板时，投入这些压板对保护后备保护功能有什么影响；
3、熟悉后备保护动作后故障点大体位置范畴分析办法；
5、熟悉主变开关拒动后解决办法。

35kV变压器保护
1、理解主变差动保护简朴动作原理，差流如何形成；
2、理解重瓦斯保护基本动作原理；
3、理解轻瓦斯保护基本动作原理；
4、主变过流保护作用；
5、主变电气量保护中，哪些是主保护。哪些是后备保护。各自保护范畴如何；
6、主变设有哪些非电气量保护。何时需退出主变本体重瓦斯保护或调压瓦斯保护。
1、熟悉CT断线零序保护和差动保护影响；
2、熟悉后备保护动作后故障点大体位置范畴分析办法；
3、熟悉主变后备保护动作跳开关时间顺序；
4、熟悉主变保护拒动后解决办法；
5、熟悉主变开关拒动后解决办法。

应
知
部
分
专
业
知
识
单母线接线或双母线接线220kV线路保护
1、掌握220kV线路保护配备及各保护装置具备有哪些保护功能；
2、熟悉220kV线路保护主保护、后备保护分别有那些及各保护范畴；
3、熟悉纵联保护概念；
4、熟悉纵联保护通道类型及构成、各某些大体作用，纵联保护通道中传播保护信号类型；
5、熟悉三相不一致保护回路及变电站实现三相不一致保护详细位置；
6、熟悉开关失灵保护概念；
7、远跳（或收信直跳）保护作用，相应保护通道类型、构成；
8、熟悉双母线电压切换回路作用及切换原理。本站电压切换回路实现位置、信号灯意义及运营中检查办法；
9、熟悉自动重叠闸作用；
10、理解重叠闸启动方式；
11、理解重叠闸检同期、检无压概念；
12、熟悉重叠闸方式；
13、理解“检无压”与“检同期”在重叠闸中应用；
14、熟悉一套纵联保护退出投操作办法，熟悉两套纵联保护同步退出运营规定；
15、220kV重叠闸有哪些方式？熟悉220kV线路两套重叠闸单套退出、两套同步退出详细操作环节。熟悉重叠闸与“沟通三跳”连接片关系；
16、熟悉220kV线路纵联保护投退办法及通道异常时解决办法；
17、熟悉纵联保护与保护高频通道相应关系，哪些压板、切换开关与高频保护关于，何时投退和切换它们。
1、理解保护方向概念及线路保护正方向普通设定方式；
2、熟悉纵联保护容许式与闭锁式高频保护区别；
3、熟悉变电站开关失灵保护整体接线回路；
4、熟悉重叠闸启动方式；
5、熟悉重叠闸检同期、检无压概念；
6、熟悉“检无压”与“检同期”在重叠闸中应用；
7、熟悉220kV线路保护动作后解决办法；
8、熟悉PT、CT异常对本站保护解决规定；
9、熟悉保护通道故障后收信直跳保护、线路纵联保护保护操作规定；
10、熟悉开关失灵保护动作条件。

1、熟悉220kV开关失灵保护动作后解决办法；
2、熟悉220kV线路保护拒动后解决办法；
3、熟悉220kV线路开关拒动后解决办法。

应
知
部
分
专
业
知
识
110kV线路保护
1、掌握110kV线路保护配备及各保护装置具备有哪些保护功能；
2、熟悉双母线电压切换回路作用及切换原理。本站电压切换回路实现位置、信号灯意义及运营中检查办法；
3、熟悉自动重叠闸作用；
4、理解重叠闸启动方式；
5、理解重叠闸检同期、检无压概念；
6、熟悉重叠闸方式；
7、“检无压”与“检同期”在重叠闸中应用。
1、理解保护方向概念及线路保护正方向普通设定方式；
2、熟悉110kV线路保护主保护、后备保护分别有那些及各保护范畴。

1、熟悉110kV线路保护拒动后解决办法；
2、熟悉110kV线路开关拒动后解决办法。

35kV线路保护
1、掌握35kV线路保护具备有哪些保护功能；
2、掌握35kV线路保护功能大体保护范畴；
3、熟悉自动重叠闸作用；
4、理解重叠闸启动方式；
5、理解重叠闸检同期、检无压概念；
6、熟悉重叠闸方式；
7、“检无压”与“检同期”在重叠闸中应用。

10kV线路保护
1、掌握10kV线路保护具备有哪些保护功能；
2、掌握10kV线路保护功能大体保护范畴；
3、熟悉自动重叠闸作用；
4、理解重叠闸启动方式；
5、理解重叠闸检同期、检无压概念；
6、熟悉重叠闸方式；
7、“检无压”与“检同期”在重叠闸中应用。

应
知
部
分
专
业
知
识
220kV母线保护（双母线或单母接线）
1、理解母线保护基本工作原理；
2、理解母线电压闭锁作用或电压闭锁元件构成；
3、熟悉220kV母线保护保护范畴；
4、熟悉220kV母线保护装置使用保护功能与相应保护功能压板(或切换开关)使用；
5、熟悉母线保护模仿接线盘用途及切换开关用法；
6、熟悉双母线接线电压切换开关用法；
7、双母线结线时，当母线侧刀闸操作后，熟悉如何检查刀闸辅助接点切换与否正常。
1、熟悉母线保护与线路重叠闸、220kV线路启动远跳、220kV开关失灵保护之间关系；
2、熟悉母线电压异常时对母线保护影响及解决办法；
3、熟悉运营发现刀闸位置不正常解决办法。

1、熟悉220kV母线保护拒动解决办法；
2、熟悉220kV母线保护中失灵保护动作事故解决；
3、熟悉死区保护工作原理。
110kV母线保护（双母线或单母接线）
1、理解母线保护基本工作原理；
2、理解母线电压闭锁作用或电压闭锁元件构成；
3、熟悉110kV母线保护保护范畴；
4、熟悉110kV母线保护装置使用保护功能与相应保护功能压板(或切换开关)使用；
5、熟悉母线保护模仿接线盘用途及切换开关用法；
6、熟悉双母线接线电压切换开关用法；
7、双母线结线时，当母线侧刀闸操作后，熟悉如何检查刀闸辅助接点切换与否正常。
1、熟悉母线电压异常时对母线保护影响及解决办法。

1、熟悉110kV母线保护拒动解决办法。

电容器保护
1、熟悉电容器保护配备、保护范畴。

1、理解电容器保护实验周期；
2、熟悉电容器保护基本工作原理和作用。

熟悉电容器保护动作后解决办法。
应
知
部
分
专
业
知
识
低周减载装置
1、低周减载保护工作原理及作用。
2、熟悉各轮频率定值。
1． 掌握该装置投退原则；
1、 低周减载保护所取PT量来源。
3、熟悉PT异常时对装置保护解决规定。

小电源解列装置
1、理解小电源解列保护工作原理；
2、熟悉小电源解列保护作用；
3、熟悉小电源解列装置实现功能。

1、掌握该装置投退原则；
2、小电源解列装置所取PT量来源；
3、熟悉PT异常时对装置保护解决规定。

备自投装置
1、熟悉备自投装置实现功能；
2、熟悉备自投作用、自投对象；
3、熟悉备自投动作时解决办法；
4、熟悉备自投方式及各种方式相应一次设备运营方式；
5、熟悉备自投充电批示状态含义和运营规定。
1、熟悉备自投拒动时解决办法；
2、熟悉备自投工作逻辑：备自投启动条件、动作过程、动作成果；
3、备自投装置所取PT量来源；
4、熟悉PT异常时对备自投装置检查解决规定。
熟悉备自投闭锁原理。
故障录波系统
1、熟悉本站录波装置用途与配备状况。
2、熟悉调阅本站录波装置跳闸信息及打印故障波形信息；
3、会分析简朴故障信息。
1、熟悉本站故障录波系统构成部件及作用；
2、熟悉看录波图办法。

220kV系统安全稳定装置
1、熟悉本站安全稳定装置在安全稳定系统中作用；
2、熟悉本站安全稳定装置各功能；
3、本站安全稳定装置PT量取自何处，本站检测哪些开关负荷。它控制对象是什么。

1、熟悉安全稳定装置控制方略；
2、掌握安稳投退原则。

应
知
部
分
专
业
知
识
综合自动化系统
1、理解本站监控系统网络图，理解互相之间联系；
2、熟悉模仿量、开关量、脉冲量、报文信息概念；
3、熟悉本站微机监控系统框架构造网络图中各重要设备（测控装置、监控后台机、远动通讯管理机、保护通讯管理机、互换机、监控前置机、同步时钟装置、双机切换装置、保护管理机）在监控系统中作用、现场位置；
4、熟悉监控机上各种图形、图标、颜色代表意义及各画面具备监视和操作功能；
5、理解五防主机、直流系统、UPS电源、所用电系统、电度表与监控系统连接方式和通讯接口位置；
6、理解五防机闭锁条件、监控后台机闭锁条件和现场电气闭锁条件之间联系，何时起作用。
1、熟悉本站信息如何送往中调、地调，传送通道涉及监控设备及其现场安装位置；
2、熟悉各测控装置负责采集信号对象；
3、熟悉影响中调、地调调度数据网自动化设备检修时规定；
4、熟悉开关、刀闸、地刀等设备控制信号、位置信号在监控系统网络中大体流向；
5、熟悉各种报警、事故信号在监控系统中流向；
6、熟悉监控系统各监视画面中光字信号牌意义及发出原始信号设备。

防误闭锁装置
1、熟悉五防概念；
2、熟悉防误闭锁装置种类；
3、熟悉各类防误闭锁装置原理；
4、熟悉各类防误闭锁装置构成设备及现场布置状况；
5、熟悉电气五防实现办法；
6、熟悉机械五防实现办法（户外设备、开关柜）；
7、熟悉程序锁五防实现办法；
8、微机防误闭锁实现办法；
9、理解一次设备闭锁逻辑条件；
10、掌握本站微机五防系统基本功能；
12、熟悉防误闭锁装置操作注意事项；
13、理解电脑钥匙查看微机五防机械、电气编码锁编码办法。
1、掌握各五防装置、设备常用用法，理解特殊用法；
2、熟悉防误闭锁装置设备常用异常或故障解决办法；
3、掌握电脑钥匙查看微机五防机械、电气编码锁编码办法；
4、理解防误闭锁装置验收项目；
5、熟悉一次设备闭锁逻辑条件；
1、熟悉防误闭锁装置验收原则和规范。

应
知
部
分
专
业
知
识
站用电系统
1、熟悉站用电作用、接线方式；
2、熟悉站用电系统正常运营方式、非正常运营方式及运营中注意事项；
3、理解事故照明配备；
4、理解站用电设备常用异常或故障解决办法；
5、熟悉站用变重要技术参数；
6、熟悉站用电系统配备有哪些保护、大体保护范畴、保护动作成果；
7、熟悉站用电系统保护装置常用操作；
8、熟悉站用电系统备自投装置工作原理；
9、理解站用电系统负荷分派，熟悉站用电各支路（负荷空开）所带负荷。哪些负荷是双回路供电或环网供电；
10、理解本站本站站用电系统各负荷支路连接走向。
1、熟悉站用电系统负荷分派，熟悉站用电各支路（负荷空开）所带负荷。哪些负荷是双回路供电或环网供电；
2、熟悉本站站用电系统各负荷支路连接走向；
4、掌握站用电设备常用异常或故障解决办法；
5、熟悉站用电设备实验周期；
6、理解站用电系统验收项目。

熟悉站用电系统验收项原则和规范。

直流系统
1、掌握直流系统基本构成和作用；
2、熟悉蓄电池型式及运营参数；
3、熟悉充电机工作原理及运营参数；
4、掌握本站直流系统接线方式；
5、理解直流母线、充电机及蓄电池常用异常现象或故障解决办法；
6、掌握直流系统各设备操作办法、切换直流充电机办法；
7、熟悉直流系统各负荷空开所带详细负荷。
1、熟悉直流系统充电机种类；
2、熟悉蓄电池充放电周期；
3、理解直流系统验收项目；
4、理解熔断器和空气断路器匹配规定；
5、熟悉直流母线、充电机及蓄电池常用异常现象或故障解决办法；
6、熟悉直流接地危害性以及检查直流接地办法及注意问题。
熟悉直流系统验收原则和规范。

应
知
部
分
专
业
知
识
站用电系统
1、熟悉UPS系统基本构成和作用；
2、熟悉UPS装置工作原理及运营参数；
3、理解UPS电源系统设备常用异常及解决办法；
4、UPS电源系统结线方式；
5、熟悉UPS系统运营方式（正常、非正常）；
6、熟悉UPS系统各负荷空开所带详细负荷；
7、掌握本站UPS电源系统各负荷支路连接走向。
1、熟悉UPS装置种类；
2、熟悉UPS装置蓄电池核容周期；
3、掌握UPS电源系统设备常用异常或故障解决办法；
4、理解UPS系统验收项目。

熟悉UPS系统验收原则和规范。

消防系统
1、理解消防设施种类及各种消防设施用途（使用范畴）；
2、熟悉消防设施配备位置；
3、熟悉主变专用消防系统作用及构成；
4、熟悉主变专用消防系统操作办法；
5、熟悉主变消防系统管网连接状况；
6、熟悉主变专用消防系统运营规定；
7、熟悉报警装置用法；
8、熟悉集中报警系统测点位置；
9、熟悉各消防设施用法。
熟悉消防系统常用异常及其解决办法。

相
关
知
识
关于规程、原则
1、所辖变电站现场运营规程；
2、电气工作票技术规范；
3、电气操作导则；
4、电业安全工作规程（发电厂和变电所电所部份）；
5、各级调度规程；
6、南网《110kV及以上变电站运营管理原则》；
7、广西《35kV及以上变电站运营管理原则》。
1、上级部门颁布本专业规程、规定；
2、安全生产风险管理体系规定熟悉有关规程；
3、事故调查规程。

4.2 评价原则应会某些
知识模块
知识点
能力评价级别
一级
二级
三级
应
会
部
分
基
本
技
能
识画图
1、具备基本识图知识，熟悉惯用电气元件和设备电气符号；
2、会绘制一次系统接线图。能看懂站用电系统图及低压直流系统图；
3、能看懂断路器、刀闸、地刀操作控制信号回路图；
4、能看懂变压器风冷控制回路图；
5、能看懂PT切换回路图；
6、能看懂交流电压、电流回路图。
1、会纯熟运用图纸分析二次回路工作原理和常用异常状况；
2、会绘制站用电系统图及低压直流系统图。

能看懂保护逻辑图。
仪器仪表使用
1、能对的使用万用表、钳表、摇表；
2、能对的维护、保管变电站惯用仪器仪表；
3、能对的使用红外线热成像仪进行测温。
会使用有关软件对成像图进行分析。

安全工器具使用
1、掌握安全工器具及防护用品用法；
2、能对的维护变电站安全工器具及防护用品；
3、熟悉安全工器具实验周期；
4、会保管变电站安全工器具及防护用品。

应用计算
会电压、电流、功率、功率因数计算。

1、熟悉电量平衡率合格范畴；
2、会分析查找电量不平衡因素；
3、会依照当前功率和电压、电流计算出其她有关电流、电压、功率。
会电量倍率、电量及不平衡率计算。

应
会
部
分
专
业
技
能
监视
1、能完毕本站一次、二次设备、站用电、直流等系统电气设备运营监视工作；
2、能分清监控系统预告及事故信号；
3、掌握电压、电流、频率等运营工况监视规定；
4、掌握一次系统正常及特殊运营方式和关于注意事项。
1、能对的监视站用电及低压交、直流系统正常运营和特殊运营；
2、能依照监视系统信息初步判断出设备健康状况。

巡视及维护
1、熟悉各种装置信号灯意义及报警信息意义；
2、熟悉各种设备正常运营状态；
3、能依照压力、声音、气味、温度、振动等状况，判断出设备运营状况并能用专业术语精确报告；
4、理解运营维护项目及周期表，并能在专人指引下开展维护工作；
5、能独立进行巡视；
6、熟悉站内电气设备巡视项目及内容规定；
7、熟悉各种特殊巡视项目及内容规定，并能按规定完毕特殊巡视；
8、能完毕站内运营维护项目；
9、会调阅、打印各种装置报文、定值、录波图、故障报告。
1．能在巡视检查中鉴别设备异常并能进行对的解决；
2 能对运营维护工作中发现问题进行分析并提出整治办法；
3、会分析各种装置报文、定值、录波图、故障报告。
1、能分析导致污闪因素，并提出防范办法；
2、熟悉录波图及报文分析。

应
会
部
分
专
业
技
能
倒闸操作
1、能在指引下对的地填写倒闸操作票，并会在监护下进行倒闸操作；
2、能对的地使用防误闭锁装置。能对的填写各种倒闸操作票，能监护普通性倒闸操作；
3、熟悉一次设备各种运营方式倒闸操作及倒闸操作时继电保护、自动装置配合与关于注意事项；
4、能依照电压变化状况进行电容器和有载调压设备操作；
5、掌握电脑钥匙重开锁、跳步、清票、终结等特殊操作办法；
6、掌握二次系统操作及关于规定，能对操作中发现异常进行简朴解决。
1、能组织站内各种运营方式倒闸操作；
2、能依照新设备启动方案组织送电操作；
3、能组织完毕大型停、复电工作操作票审核及停送电操作；
4、能依照潮流状况分析一、二次设备状态与否与调度规定运营方式一致。

1、掌握主变压器、线路、母线等继电保护和自动装置整定配备及投入和退出原则；
2、能对巡视、操作、异常和事故等中问题、薄弱环节进行分析，并提出整治办法；
3、熟悉新设备投运方案编制原则，掌握新设备投运操作危险点分析办法，能制定相应控制办法；
4、掌握大型复杂操作方案编制办法及方案优化。
工作票
1、能依照工作票对的地布置变电设备检修前普通安全办法；
2、能对的布置各种电气设备检修时安全办法，依照工作职责对的办理工作票各种手续。
能组织完毕大型停、复电工作工作票审核工作，能纯熟指引值班员布置工作现场安全办法；

异常运营及事故解决
1、理解电气设备常用异常、故障现象；
2、熟悉电气设备异常运营注意事项；
3、能依照仪器仪表、继电保护、自动装置等关于装置批示，初步判断设备异常状况；
4、精确地进行普通性事
