冲压常用铆接工艺简介专题培训课件.ppt

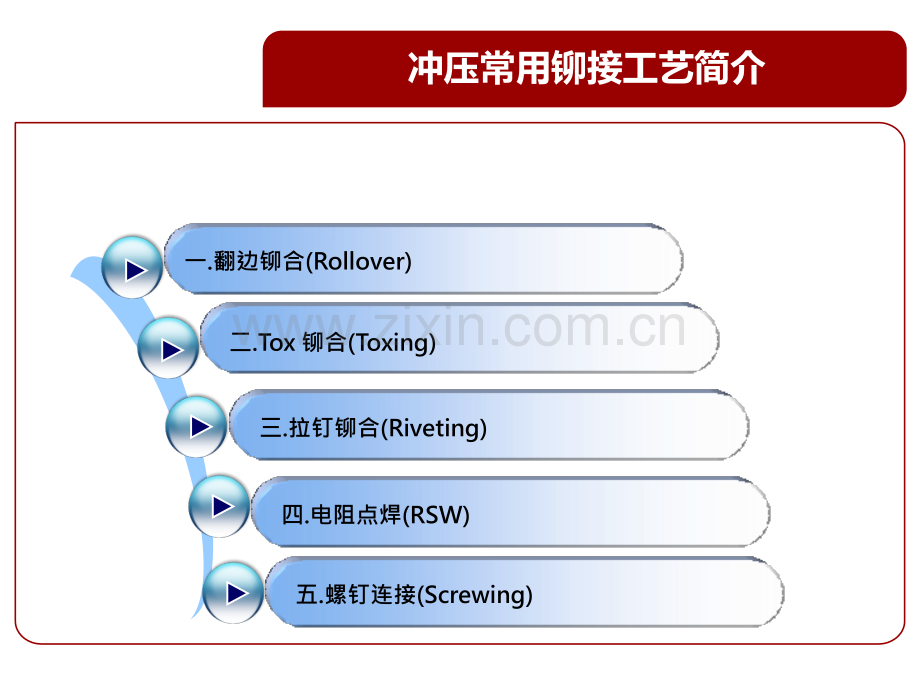

機構產品工程機構產品工程技委會教育訓練課程技委會教育訓練課程冲压常用铆接工艺冲压常用铆接工艺简介简介-0928三.拉钉铆合(Riveting)四.电阻点焊(RSW)五.螺钉连接(Screwing)冲压常用铆接工艺简介二.Tox 铆合(Toxing)一.翻边铆合(Rollover)抽芽孔1.定义一铁件之抽芽与另一工件之过孔或色拉孔预配合后,利用圆冲头将抽芽周壁翻开并紧压于另一工件色拉或板面上因而连接两工件的一种紧固工艺。一.翻边铆合(Rollover)过孔翻边铆合2.翻边铆合要素1).抽芽:铁件向外拉伸成环柱状一种冲压工艺。A.工艺步骤预冲-拉伸(多级拉伸).B.预冲对抽芽形状及高度均有影响.C.控制参数抽芽高度外径壁厚2).色拉:如连接较厚之工件,连接面常压色拉.其主要目的是利于翻边贴合及铆合后不突出零件表 面,另有铆合自动导正功用.3).铆合 A.冲头形状:圆锥形 B.配合公差(抽芽外径过孔):单边510条3.常见失效模式及预防1).铆合松脱:在使用拉力.剪切力或其它循环载荷下脱铆.原因:翻边未完全张开,翻边压合区过窄,翻边断裂.预防:A.抽芽高度到位,避免抽芽成莲花开裂状或立锥状.B.增加均匀色拉;铆合时增加预压,避免铆前装配错开.2).铆合过高:抽芽经翻边后高出允用高度.原因:翻边未完全张开,抽芽壁厚过大.预防:降低壁厚,加大铆合力,铆合冲头锥度加大等.3).铆合区工件变形:四周凸凹扭曲等.原因:铆合过死,模板变形.预防:模具或机台作限位,模具作定时保养.4.应用实例 A几种抽芽与铆合Toxing 连接点1.定义:通过强力拉压使材料发生塑性变形,一工件材料嵌入另一工件材料从而连接两扳金件的一种冲压工艺.二.Tox 铆合(Toxing)2.Toxing 铆合设备均为:Tox 铆合专用机监控警示灯气液增压缸Tox 铆合模3.Tox 铆合性能4.Tox 铆合质量控制铆合壁厚-设备监控系统/壁厚计铆合形状-上下模形状.配合公差/目视完整燕尾5.应用实例D/T机箱自铆铆合;Server机箱多元连接底厚管控基座垫板 Toxing1.分类:两大类三.拉钉铆合(Riveting)A.抽芯铆钉连接B.空心快速铆钉连接2.工作原理及使用设备比较1).空心快速铆接:压迫式铆钉，液压拉钉枪拉杆2).抽芯铆接:拉扯式铆钉，气动拉钉枪3.应用实例 抽芯铆钉多用于 PC.快速铆钉多用于SERVER1.定义及工作原理四.电阻点焊(RSW)电阻焊:是一种将金属工件连接在一起的焊接方法,通过对被焊接工件之间施加,控制和保持一定的压力,从而使工件之间形成一个稳定的接触电阻,然后使焊接电源控制器输出的控制电流流过被焊工件之间的接触表面,产生热量,温度升高,局部融化接触点,并控制该过程的热量大小与过程,从而达到将金属工件焊接在一起的目的.2.热量分布及焊核形状由于通电时间较短,焊核形成较为扁平,弯曲现象发生较少,同时焊核在两块被焊接的板之间均匀地形成3.常见方式1.一种可拆卸连接方式.3.常用工具:气动起子/电动起子等.4.控制参数:扭力(KG.CM/LBS.INCH)2.常见方式:A.自攻芽螺钉B.攻芽+螺钉连接C.铆合螺柱螺母+螺钉五.螺钉连接(Screwing)機構產品工程機構產品工程技委會教育訓練課程技委會教育訓練課程Thank You!
