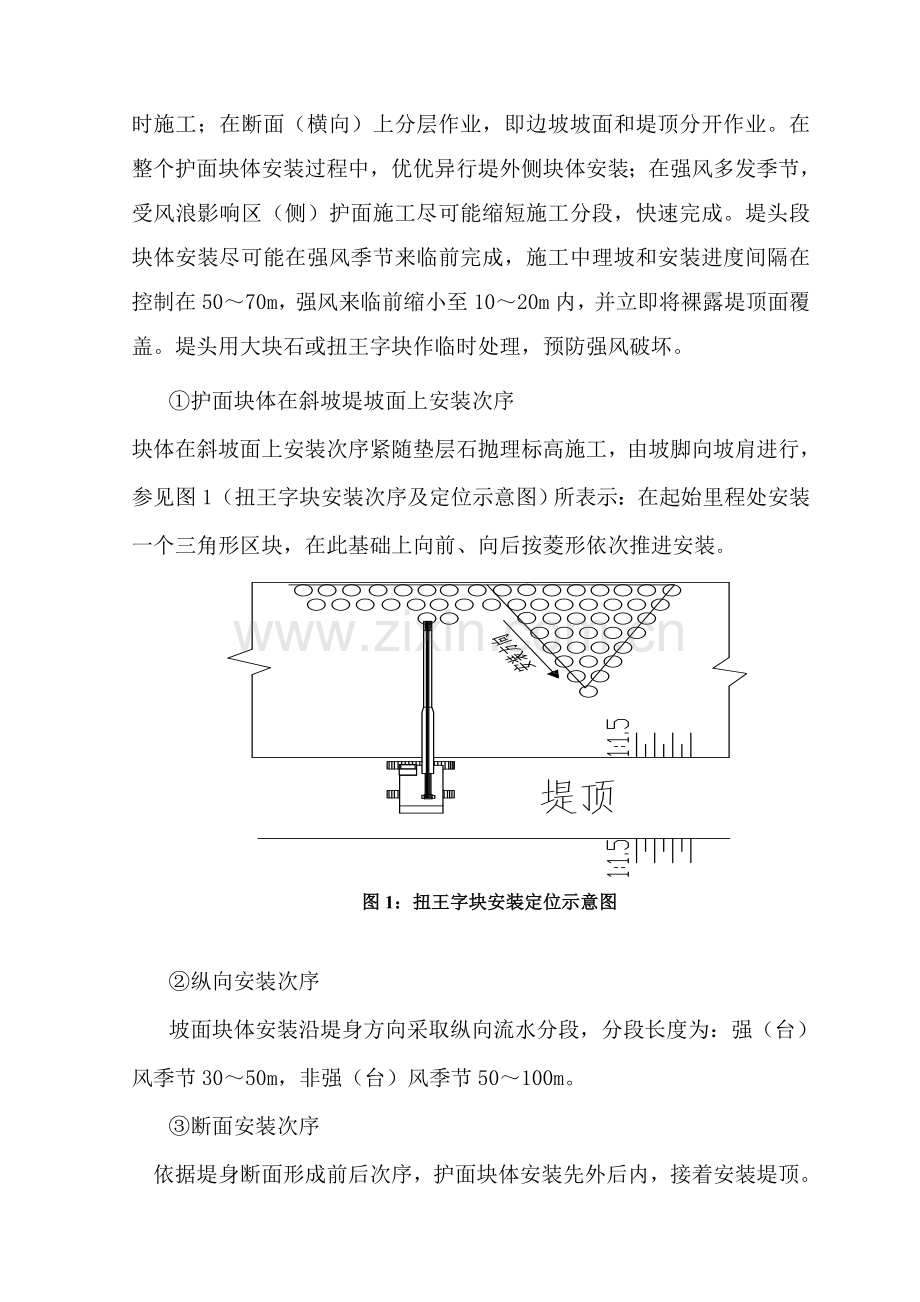

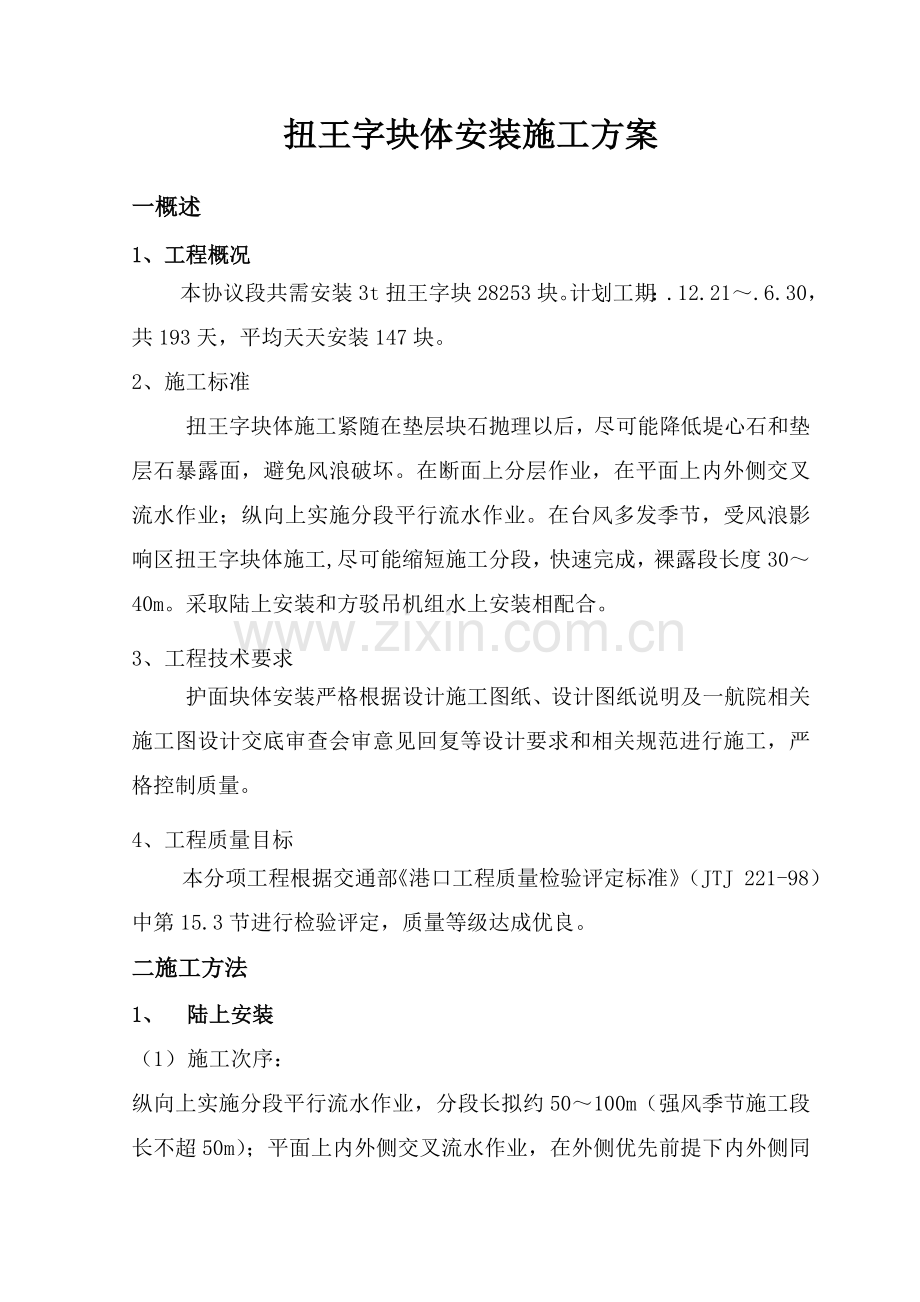

扭王字块体安装施工方案一概述1、工程概况本协议段共需安装3t扭王字块28253块。计划工期：.12.21.6.30，共193天，平均天天安装147块。2、施工标准扭王字块体施工紧随在垫层块石抛理以后，尽可能降低堤心石和垫层石暴露面，避免风浪破坏。在断面上分层作业，在平面上内外侧交叉流水作业；纵向上实施分段平行流水作业。在台风多发季节，受风浪影响区扭王字块体施工,尽可能缩短施工分段，快速完成，裸露段长度3040m。采取陆上安装和方驳吊机组水上安装相配合。3、工程技术要求护面块体安装严格根据设计施工图纸、设计图纸说明及一航院相关施工图设计交底审查会审意见回复等设计要求和相关规范进行施工，严格控制质量。4、工程质量目标本分项工程根据交通部港口工程质量检验评定标准（JTJ 221-98）中第15.3节进行检验评定，质量等级达成优良。二施工方法1、 陆上安装（1） 施工次序：纵向上实施分段平行流水作业，分段长拟约50100m（强风季节施工段长不超50m）；平面上内外侧交叉流水作业，在外侧优先前提下内外侧同时施工；在断面（横向）上分层作业，即边坡坡面和堤顶分开作业。在整个护面块体安装过程中，优优异行堤外侧块体安装；在强风多发季节，受风浪影响区（侧）护面施工尽可能缩短施工分段，快速完成。堤头段块体安装尽可能在强风季节来临前完成，施工中理坡和安装进度间隔在控制在5070m，强风来临前缩小至1020m内，并立即将裸露堤顶面覆盖。堤头用大块石或扭王字块作临时处理，预防强风破坏。护面块体在斜坡堤坡面上安装次序块体在斜坡面上安装次序紧随垫层石抛理标高施工，由坡脚向坡肩进行，参见图1（扭王字块安装次序及定位示意图）所表示：在起始里程处安装一个三角形区块，在此基础上向前、向后按菱形依次推进安装。图1：扭王字块安装定位示意图纵向安装次序坡面块体安装沿堤身方向采取纵向流水分段，分段长度为：强（台）风季节3050m，非强（台）风季节50100m。断面安装次序依据堤身断面形成前后次序，护面块体安装先外后内，接着安装堤顶。（2）护面块体安装区块及安装参数扭王字块部署正如上图1（扭王字块安装次序及定位示意图）所表示，扭王字块平面位置确实定以下：扭王字块定点间距计算和定点坐标计算。扭王字块布点网格呈菱形部署，其网格间距计算公式为：N=1/(BL)100计算式中，N每100m2面积内扭王字块安装个数，按规范取值。 B相邻块体行间距，单位：m。L前后相邻排间距，L0.5B，单位：m经计算，对3t扭王字块，N=52块，B取1.961m,L取0.981m；（3）安装定位扭王字块体安放位置控制采取极坐标法，先设计每块扭王块安放位置控制参数，吊机扒杆依据计算水平角和竖向夹角旋转进行吊块安放。在堤顶+3.0m高程上平整后，在距轴线外侧35m设置平行于防波堤纵向轴线安装控制基线。在安装控制基线上每20m设置吊机安装站点，每个站点全部计算给出相对应确切里程。上述控制基线和站点组成了安装平面控制系统。吊机旋转中心在站点上，结合各排列交点（即块体安放点位），依据吊机吊杆长度，给出转角、仰角两个参数，吊机驾驶人员可确定块体点位。（4）块体安装100t履带吊机吊起扭王字块体，驾驶员依据块体吊杆转角和仰角两个参数，定点随机逐块安放。每一块体安装时起重工全部需调整块体安放姿势。扭王字块体安装吊索采取自动脱钩作业法，起重工负责捆锁块体并指挥吊机驾驶员进行安装。为确保安放紧密性、随机性及钩连效果，可调整索扣方法和摆放方向，符合要求后再脱钩。2、 水上安装（1）构件出运：构件堆场内采取50t履带吊机吊构件装8t平板载重汽车，由载重汽车运至构件出运码头（出运码头选定在港口企业杂货码头），由安排于码头面上80t100t履带吊转吊到400t1000t运输方驳上，再由运输方驳运至块体安放点就位。（2）安装方法具体操作方法：依据已固定在船上吊机中心位置和方向线和船体相对位置关系，在GPS定位系统中转换并标示出吊机中心位置和方向线，定位时只要将吊机中心位置和方向线和理论重合（双向控制），则表明定位正确。定位到位后须经过校核，确保无误后，方可进行安装作业。吊机移动就位（每个机位移动）是经过起重船移动来实现。每一安装小区全部有一个中心点和方向线，本区内全部扭王字块安装参数，全部是相对于这个中心点和方向线计算出来。块体安装施工使用安装统计专用表格，表格中标明每一个安装区块、区块起始里程、块体纵横排列序号，安装时，逐块做好安装统计。具体安装方法详见图2所表示。图2（3）安装步骤 GPS测量引导起重船进行本身定位。 运输构件驳船靠泊起重船就位。 起重船定位正确后，吊机从一侧运输船上取吊构件，由起重工依据理论计算出每一构件极角和极半径指挥吊机，经过吊机左右进行旋转和调整扒杆变幅来控制所安每一构件极角和极半径，当实际极角和极半径和理论计算出一致时，表明所安构件下水位置正确，则可进行下水安装。扭王字安装计算方法及步骤说明：H:吊车中心距轴线距离（GPS定位）； D（D1、D2）：吊车水平跨距（需计算）。a.用GPS给施工船舶定位，确定出H。b.依据扭王字块之间间距h（已知），求吊车转动角度及水平跨距D、D1、D2。=arctg（h/（H-需安装扭王字块距轴线距离）D=（H-需安装扭王字块距轴线距离）/cosc.依据水平跨距（D、D1、D2）求吊车吊杆需抬升角度。=arcos(D/吊车吊杆长=18.26m) 安装效果不理想扭王字块需吊起重新进行安装，不停调整摆姿，直至块体安装到位，满足要求后才脱钩安装下一件块体。完成一排安装后，移船反复上述步骤进行安装下一排构件（部分露出水面能够目测指挥安装扭王字块在吊机可作业范围，则无需移船进行安装，可在原船位进行安装）。三质量确保方法1、面块体安装之前，块体强度达成设计100%才能出运安装。设置由监理工程师认可专门小组在构件堆场对护面块体质量和规格进行严格检验和验收，确保装船护面块体质量满足设计及规范要求。2、安装护面块体前，检验块石垫层厚度、块石重量、坡度和表面平整度，不符合要求和受风浪破坏进行修整。3、护面块体安装自下而上进行，底部块体和水下棱体接触紧密。4、王字块安放方法应符合设计要求和规范要求，定点定量不规则安放，不得有漏放和过大隆起。安放数量许可偏差应控制在5%以内。5、王字块安放自下而上进行，底部块体应和水下棱体接触紧密。采取定点随机安放方法，其安放数量不应低于设计要求。6、王字块采取定点随机安装。采取以下标准进行控制：（1）、第N+1排块体要安放于第N排块体之间，即相邻排块体交错安装。（2）、同排块体尽可能避免重合，即同排相邻块体不应有前后接触，以免影响下一排安装。若出现重合，应对块体姿势作调整，这么对于块体稳定有利。（3）、 第N+1排块体由第N排块体和垫层块石来承重，并使块体二分之一杆件和垫层接触。除了第一排块体外。（4）、在强风、季候风及台风来临前，在堤身裸露（尤其堤头）部分需安装护面块体，作临时处理，保护堤不被风浪破坏。 （5）、一个断面施工结束后，即使组织潜水员进行探摸，对于漏抛部位立即进行补安。四、工程进度确保方法：1、加强现场调度，设总调度一人，负责工程所需劳动力、机械设备、材料整体调度。2、加强进度检验，立即对工程进度情况进行汇总，找出制约施工进度原因，方便在生产中有效地调整施工力量，确保计划进度。3、施工队各班、组、各类各级人员职责划分明确，并实施各级目标责任制，全员动员，确保工程进度。五、安全确保方法：1、为组员安全领导小组，并由一名责任人具体负责抓安全工作，在每一个工点设置一名安全员。2、现场设专员指挥车辆，晚间确保有充足照明。3、制订严格安全管理制度，进行安全教育，对每个施工步骤制订安全操作规程。4、配戴好安全防护设施，并对现场施工人员、民工进行人身意外保险。5、现场配置一条应抢救生船。成立以工程队长为组长，技术责任人为副组长，各工点责任人。
