泡沫玻璃外墙保温综合项目施工专项方案.doc

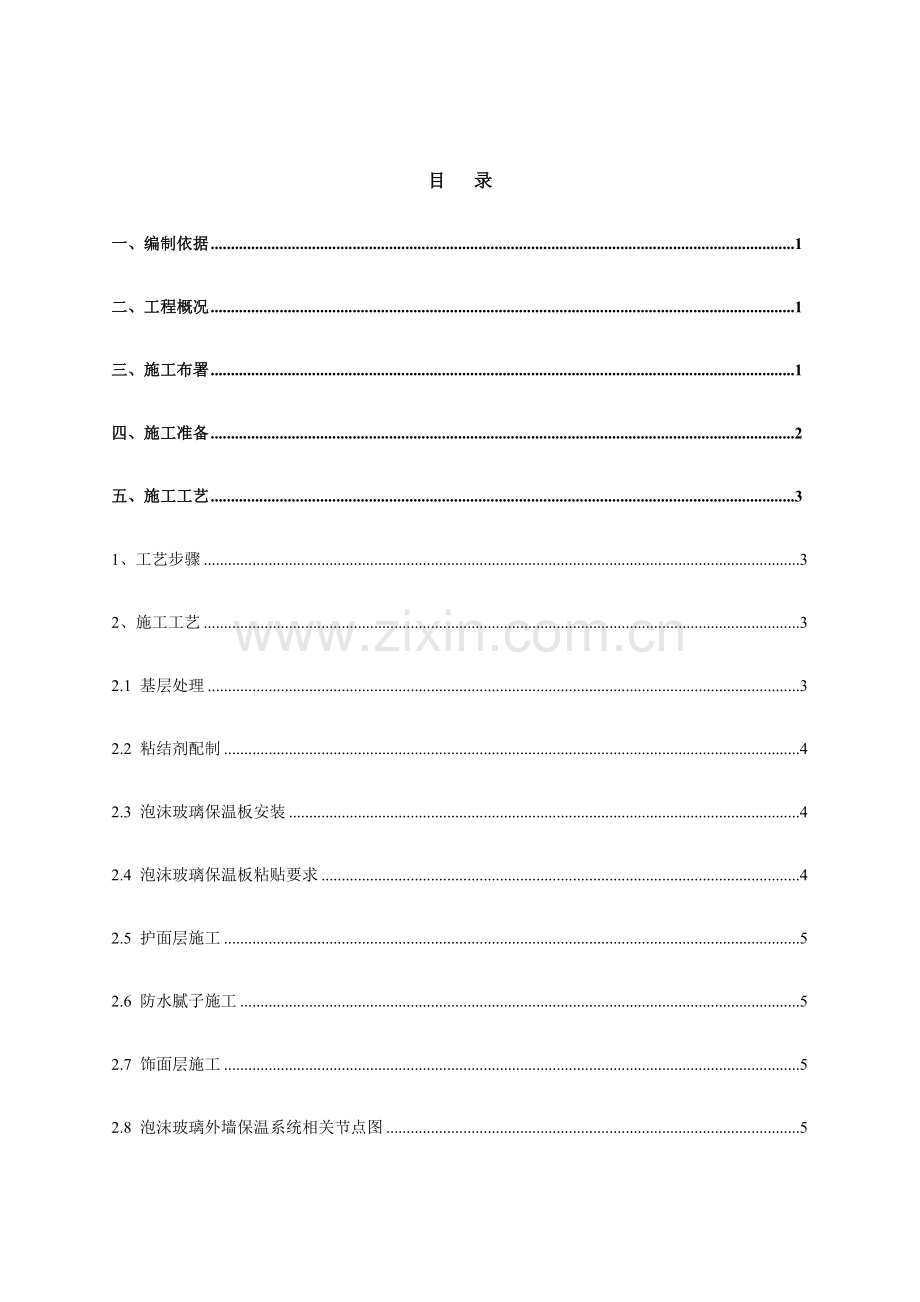

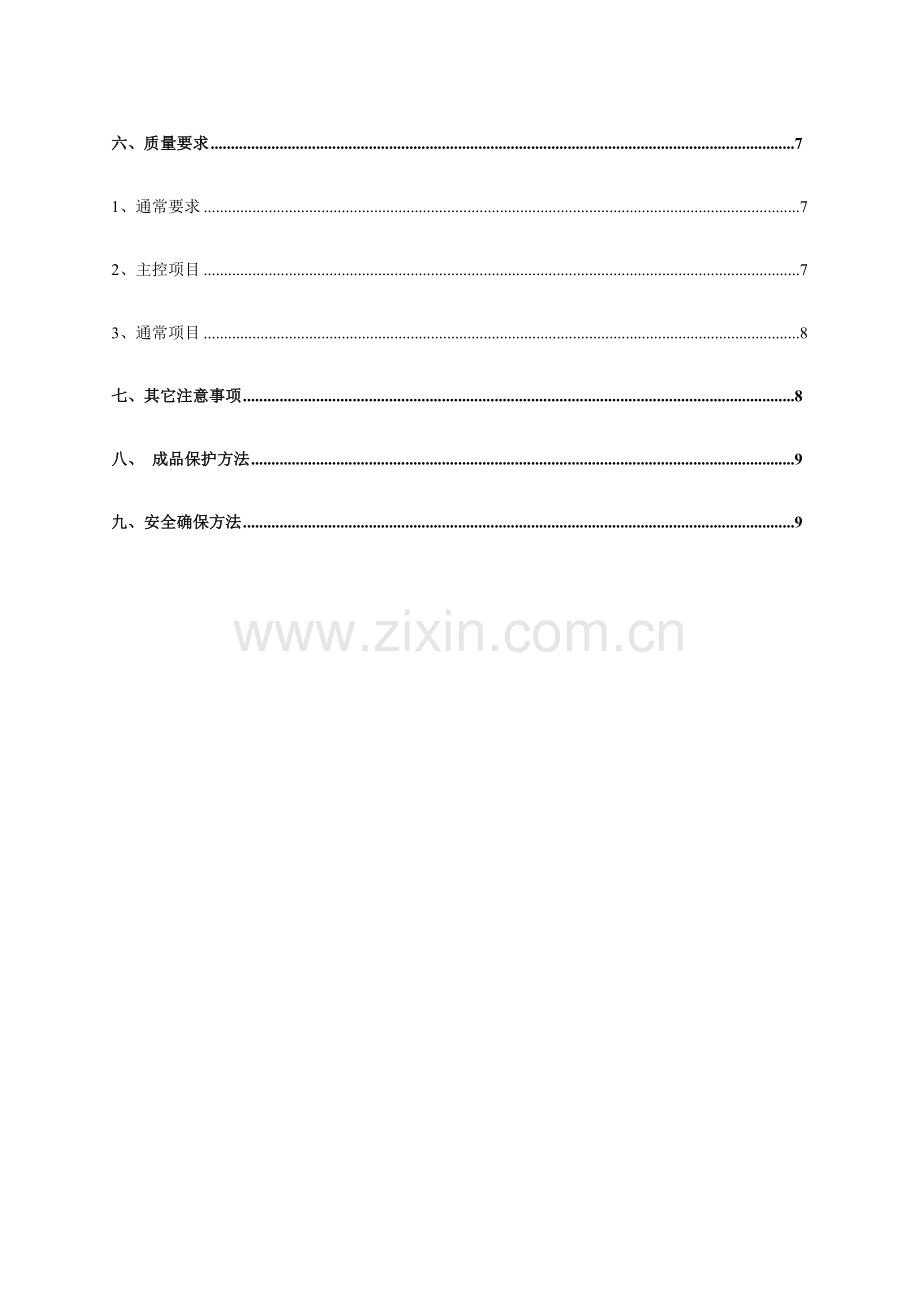

目 录一、编制依据1二、工程概况1三、施工布署1四、施工准备2五、施工工艺31、工艺步骤32、施工工艺32.1 基层处理32.2 粘结剂配制42.3 泡沫玻璃保温板安装42.4 泡沫玻璃保温板粘贴要求42.5 护面层施工52.6 防水腻子施工52.7 饰面层施工52.8 泡沫玻璃外墙保温系统相关节点图5六、质量要求71、通常要求72、主控项目73、通常项目8七、其它注意事项8八、 成品保护方法9九、安全确保方法9一、编制依据1、旺西幼稚园工程施工图纸；2、建筑节能工程施工质量验收规范GB50411-；3、民用建筑节能工程施工质量验收规程DGJ32/19-；4、泡沫玻璃绝热制品JC/T647-；5、泡沫玻璃保温板外墙外保温系统应用技术导则苏建函科879号；6、发泡陶瓷保温板保温系统应用技术规程苏 JG/T042-；7、聚合物水泥防水砂浆JC/T984-；8、外墙保温用锚栓JG/T 366- ；9、混凝土界面处理剂JC/T 907-。二、工程概况旺西幼稚园工程，在杨舍镇紫荆路西侧、白芷港南侧，总建筑面积10265.28m2。幼稚园: 框架结构，四层，建筑面积 10003.59 m2; 一层层高4.20m，二层层高3.6m，三层层高3.6m(局部5.4m)、四层层高3.6m，室内外高差0.45m，檐口高度15.0m，建筑总高18.6m。本工程墙面保温为泡沫玻璃外保温系统，保温类型为外墙内保温，具体做法为（自外至内）：聚合物抹面抗裂砂浆（10.00mm）+玻纤网布(3.00)+泡沫玻璃保温板II型+聚合物防水砂浆层（10.00mm）+水泥砂浆找平层(15mm)+240厚页岩砖墙。三、施工布署1、管理小组项目部成立保温工程管理小组，对保温工程质量、安全、文明施工进行综合管理。由项目经理出任组长，技术责任人、质量责任人任副组长，组员有项目施工员、质量员、安全员、资料员、材料员。2.管理网络图四、施工准备1、经项目监理部审核施工方案，同意此方案后方可进场施工。2、基层墙体应符合混凝土结构工程施工质量验收规范（GB 50204-）和砌体工程施工质量验收规范（GB 50203-）及对应基层墙体质量验收规范要求并经过验收。墙面应清理洁净，无油渍、无浮灰。施工孔洞、脚手架眼和阳台板、墙面缺损处应用砂浆修补整齐；墙面松动、风化部分应剔除洁净。3、墙面结构基面处理：A、结构墙面经过工程验收达成标准，方可进行保温施工。保温施工前由总包牵头和主体结构办理中间交接验收，对墙面空鼓、开裂处、不平整处清理修补剔凿完成。安装完成多种管线。B、进行保温施工墙体基面尺寸偏差还应符合下表之要求：不符合以下条件要求用1:2水泥砂浆打底找平至符合下列要求为止,并应把面层处理成毛面,打底时应把砖和混凝土基层处理好以后再打底。主体结构墙体基面许可偏差结构做法项目许可偏差，砌体工程墙面垂直度每层5(2m托线板检验)全高10m10经纬仪或吊线检验10m20表面平整度52 m直尺和楔形塞尺检验混凝土工程垂直度层高10m810m10全高H/1000且30表面平整2 m长度83、材料泡沫玻璃外墙外保温系统所用材料应有产品合格证书、性能检测汇报。1.1 泡沫玻璃板：性能指标应符合泡沫玻璃绝热制品标准JC/T647-要求。1.2 界面剂：性能指标应符合混凝土界面处理剂JC/T 907-标准。1.3 专用配套胶粘剂：性能指标应符合泡沫玻璃保温板外墙外保温系统应用技术导则中表 1.3.3要求。1.4专用抹面砂浆：性能指标应符合泡沫玻璃保温板外墙外保温系统应用技术导则中表 1.3.4 要求1.5 耐碱玻璃纤维网格布：性能指标应符合耐碱玻璃纤维网格布JC/T 841标准。4、关键机具钢锯、手提切割机、开槽器、容器盛桶、电动搅拌器、锯齿抹子、不锈钢抹子、搓板、靠尺、水平尺、卷尺、扫帚、橡皮锤、墨斗等。5、作业条件5.1 墙和门窗口施工及验收完成，基层墙面应该达成建筑工程施工质量验收统一标准（GB50300-）要求，经相关部门检验合格。5.2门窗边框和墙体连接应预留出保温层厚度。5.3墙面上管卡、埋件、设备穿墙管道等提前安装完成，并预留出外保温层厚度。5.4施工脚手架搭设牢靠，安全检验合格。脚手架横竖杆距离墙面、墙角适度，脚手架铺设和墙分格相适应。5.5作业时环境温度不应低于5。五、施工工艺1、工艺步骤泡沫玻璃外墙外保温工程施工步骤应按下图所表示框图实施。2、施工工艺2.1 基层处理泡沫玻璃保温板附着基层应干燥、平整。基层墙体应进行以下处理：2.1.1 基层墙体必需清理洁净，墙表面没有油、浮尘、污垢、脱模剂、风化物、等污染物或其它妨碍粘结材料，并剔除墙表面凸出物，使之清洁平整，必需时用水冲洗墙面。经冲洗墙面必需晾干后，方可进行下道工序施工。2.1.2 清除基层墙体中松动或风化部分，用砂浆填充后找平。2.1.3 基层墙体平整度应符合现行建筑工程施工质量验收统一标准（GB50300-）要求；不符合要求时，用砂浆找平。2.1.4 基层墙体含水率应以表面干燥为准，不可有明水。2.2 粘结剂配制2.2.1在合适容器中，先加入适量清水，再按百分比慢慢加入粘结剂干粉料，用电动搅拌机低速边倒料边搅拌，充足搅拌均匀，静置35分钟，再搅拌12分钟即可使用。2.2.2粘结剂应随用随配，配制好粘结剂2小时内用完。超出2小时已凝固粘结剂不许可重新兑水搅拌使用。2.3 泡沫玻璃保温板安装2.3.1 保温板粘贴前应先依据施工图在处理过基层墙体表面弹线。2.3.2 泡沫玻璃保温板粘贴宜采取条粘法和满粘法，也可采取点粘法。2.3.3点粘法时涂浆面积应为板材面积40%70%。2.3.4将搅拌好粘结剂在基层墙面上均匀地批抹一层薄底，然后用齿形刮刀将粘结剂均匀满批（或成条纹状）。2.3.5每次涂抹12m2，在2030分钟内，将泡沫玻璃保温板按工字型贴好。平整度可用橡皮锤调整，直至满足平整度误差要求。2.4 泡沫玻璃保温板粘贴要求2.4.1 铺砌时通常至下而上，沿水平方向横向铺贴。2.4.2 保温板应错缝排列，错缝长度为1/2标准板长，并大于100mm。最小非标准保温板短边尺寸不应小于150mm，且不应设置在边缘处。2.4.3 粘结剂应分别涂抹于保温板后面、侧面和墙面，挤出部分应立即清除。2.4.4 粘贴窗或门四角下保温板时，应采取整块保温板切割成形，块体最小边长尺寸不应小于150mm，不许可有水平通缝和垂直通缝；严禁将非标准板粘贴在窗四角处。2.4.5 泡沫玻璃保温板粘贴时应立即用靠尺压平，确保保温板墙面垂直度和平整度。凝结过程中不得敲击扰动。2.4.6 泡沫玻璃保温板粘结层厚度宜为 34mm左右。2.4.7 泡沫玻璃保温板铺贴二十四小时后，对平整度不符合要求可用专用搓板打磨找平。2.5 护面层施工2.5.1 护面层应在泡沫玻璃保温层粘贴48小时后方可施工。2.5.2 施工前应对粘贴泡沫玻璃保温层进行检验，平整度超出2mm应磨平，板块间缝隙不饱满时应补好。2.5.3 采取两道抹灰施工法将专用抹面胶浆均匀地涂抹在泡沫玻璃保温层上，其中第一层约厚2mm；待第一层抹面胶浆凝固后再抹第二层，第二层厚度约12 mm，总厚度控制在34 mm。2.5.4 铺设耐碱玻璃纤维网格布时，批刮头道抹面胶浆后应立即铺贴耐碱玻纤网布，用抹子将耐碱玻纤网布压入胶浆中，耐碱玻纤网布相互搭接宽度应符合设计要求，严禁干搭。耐碱玻纤网布水平搭接宽度通常为50100mm，上下搭接宽度通常为5080mm，网格布不应皱褶、空鼓、翘边。门窗洞口外侧周围应各加一层300mm200mm45度斜向耐碱玻纤网布进行加强，或预留100mm宽作包边处理。并将大面积铺设耐碱玻纤网布沿门窗转角拐进由粉刷基面粘贴。在墙体拐角处、阴阳角处，所用耐碱玻纤网布应从每边双向包转或相互搭接宽度200 mm。第二层抹面胶浆应待第一层砂浆干硬可碰触时方可施工，并应完全覆盖耐碱玻纤网布。2.6 防水腻子施工2.6.1 待护面层凝固牢靠后，方可施工。2.6.2 用电动搅拌器将防水腻子搅拌成浆料状，分2次将防水腻子均匀刮涂在保温层表面，第二次应在第一层防水腻子凝固后再刮涂。每次12 mm厚，总厚度控制在23 mm。2.7 饰面层施工依据设计要求涂刷饰面层涂料。2.8 泡沫玻璃外墙保温系统相关节点图2.8.1 泡沫玻璃外墙外保温系统基础结构2.8.2 洞口四角附加耐碱纤维网格布示意图2.8.4 窗洞口结构六、质量要求1、通常要求1.1 泡沫玻璃外墙外保温系统工程质量验收可根据国家现行标准建筑工程施工质量验收统一标准GB50300和建筑节能工程施工质量验收规范GB50411要求进行施工质量验收。1.2 主体结构完成后进行泡沫玻璃外墙外保温工程施工，应在基层质量验收合格后施工。施工过程中应立即进行质量检验、隐蔽工程验收和检验批验收，施工完成后应进行泡沫玻璃外墙外保温系统墙体节能子分部工程验收。1.3 泡沫玻璃外墙外保温工程应对其型式检验汇报进行验收，其型式检验汇报中应包含安全性和耐候性检验。2、主控项目2.1 保温板品种和规格应符合设计及规范要求。2.2 保温板导热系数、体积密度、抗压强度或压缩强度、燃烧性能应符合设计要求。粘结剂品种、粘结强度和配合比应符合设计要求。2.3 耐碱玻纤网布不得有破损、断线、涂胶不匀等疵疾，抹灰后外观不得有网印。2.4泡沫玻璃外墙外保温工程施工前应根据设计和施工方案要求对基层进行处理, 处理后基层应符合保温层施工方案或设计要求。2.5泡沫玻璃外墙外保温工程各层结构做法应符合设计要求，并应根据经过审批施工方案进行施工。2.6 保温板和基层及各结构层之间粘结或连接必需牢靠，不得有碎裂、脱胶、空鼓、松动现象。粘结强度和连接方法应符合设计要求。2.7 条粘法和点粘法施工涂胶面积和厚度、涂胶部署及数量，满粘法涂胶厚度应符合设计要求。2.8 泡沫玻璃保温层厚度必需符合设计要求（不得有负偏差）2.9 泡沫玻璃外墙外保温工程饰面层基层及面层施工，应符合设计和建筑装饰装修工程质量验收规范（GB50210）要求，并应符合下列要求：2.9.1饰面层施工基层应无脱层、空鼓和裂缝,基层应洁净、平整，含水率应符合饰面层施工要求。2.9.2 泡沫玻璃外墙外保温工程饰面层不得渗漏。 3、通常项目3.1 砂浆抹压应密实，不得空鼓，加强网不得皱褶、外露。3.2墙体上易碰撞阳角、门窗洞口及不一样材料基体交接处等特殊部位保温层，应采取预防开裂和破损加强方法并符合设计要求。3.3 保温板表面应平整、洁净、无显著裂纹和缺损。保温板接缝应平整严密。3.4 保温板铺贴许可偏差和检验方法应符合下表要求。表 保温板铺贴许可偏差和检验方法项次项 目许可偏差(mm)检 验 方 法1立面垂直度2用2m垂直检测尺检验2表面平整度2用2m靠尺和塞尺检验3接缝直线度2接5m线，不足5m拉通线，用钢直尺检验4接缝高低差1用钢直尺和塞尺检验5接缝宽度1用钢直尺检验七、其它注意事项1、施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。2、对抹完聚合物砂浆保温墙体不宜随意开凿孔洞，如确实需要，应在墙体保护层达成设计强度后方可进行，安装物件后注意其周围应立即进行修补恢复原状。3、多种材料应分类存放并挂牌标明材料名称避免错用。4、夏季施工时，应合适安排作业时间，尽可能避开日光暴晒时段。八、 成品保护方法1、加强成品保护教育，提升施工人员成品保护意识，落实成品保护条例2、施工中各专业工种紧密配合，合理安排工序，严禁颠倒工序作业3、对已施工完保温墙体，不得随意开凿孔洞。4、不得在泡沫玻璃板上放置易燃及溶剂型化学物品，不得在上面加工作业电气焊。5、应预防重物撞击墙体，如拆除脚手架严禁将窗户作为脚手架支点或固定点使用，预防砸碰损坏。门窗洞口抹灰时，已安装门窗框应进行保护处理，以防污染门窗表面。 九、安全确保方法1、操作工人必需经过三级教育后，方可上岗。2、外架作业必需设置防护栏杆。3、在外架作业时，如在同一垂直层作业，人员应上下两层相互错开，不能同时在一垂直线操作。4、手持用电工具必需有良好绝缘性能。5、不得在泡沫玻璃板上部放置易燃及溶剂性化学物品，严禁在挤塑板上面进行电气焊工作业。6、高空作业严禁把边角料向下抛掷，应将下角料放置在水泥袋中，集中搬运到楼下。7、严禁洒后上班，不得在脚手上嬉笑、打闹。
