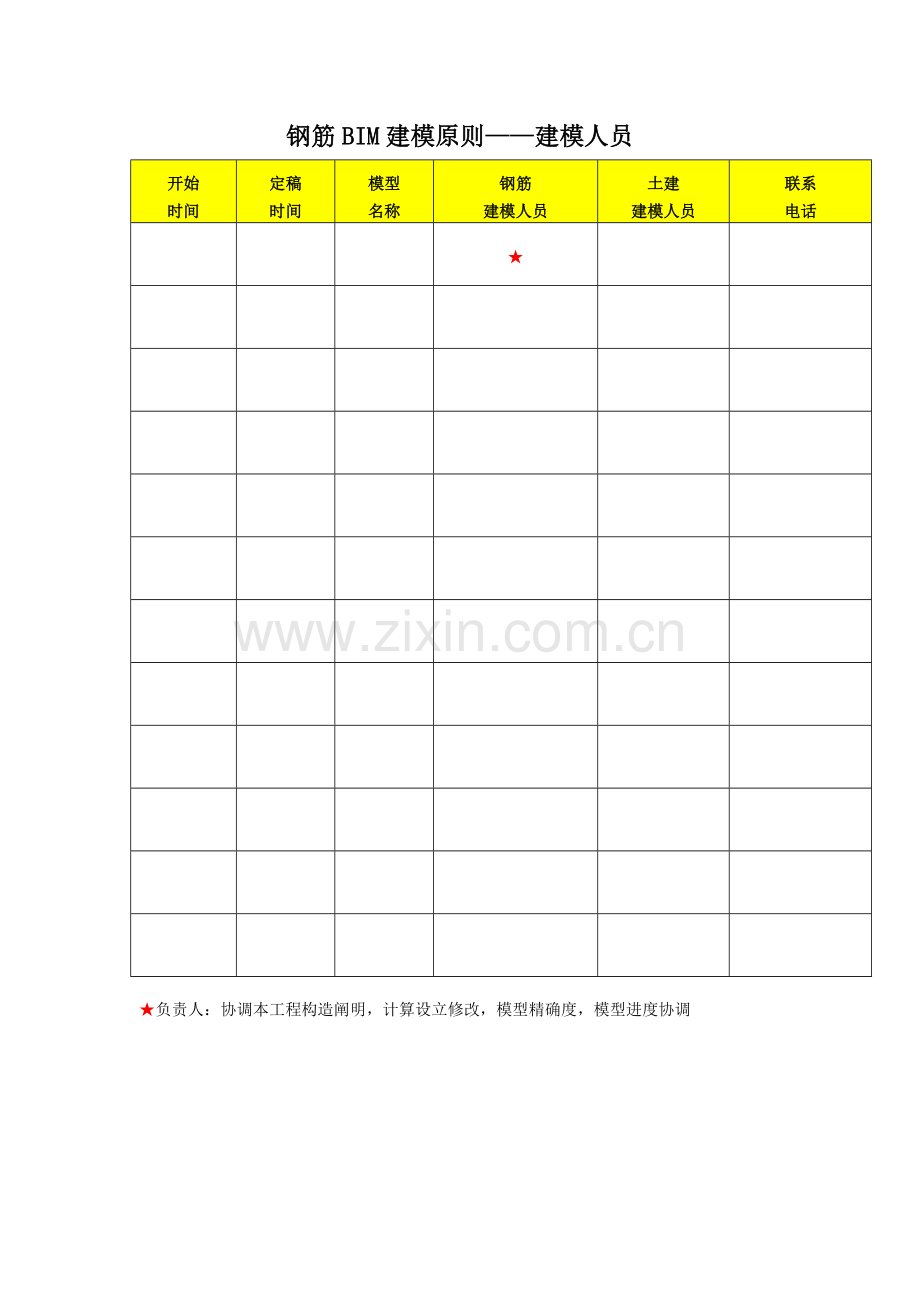

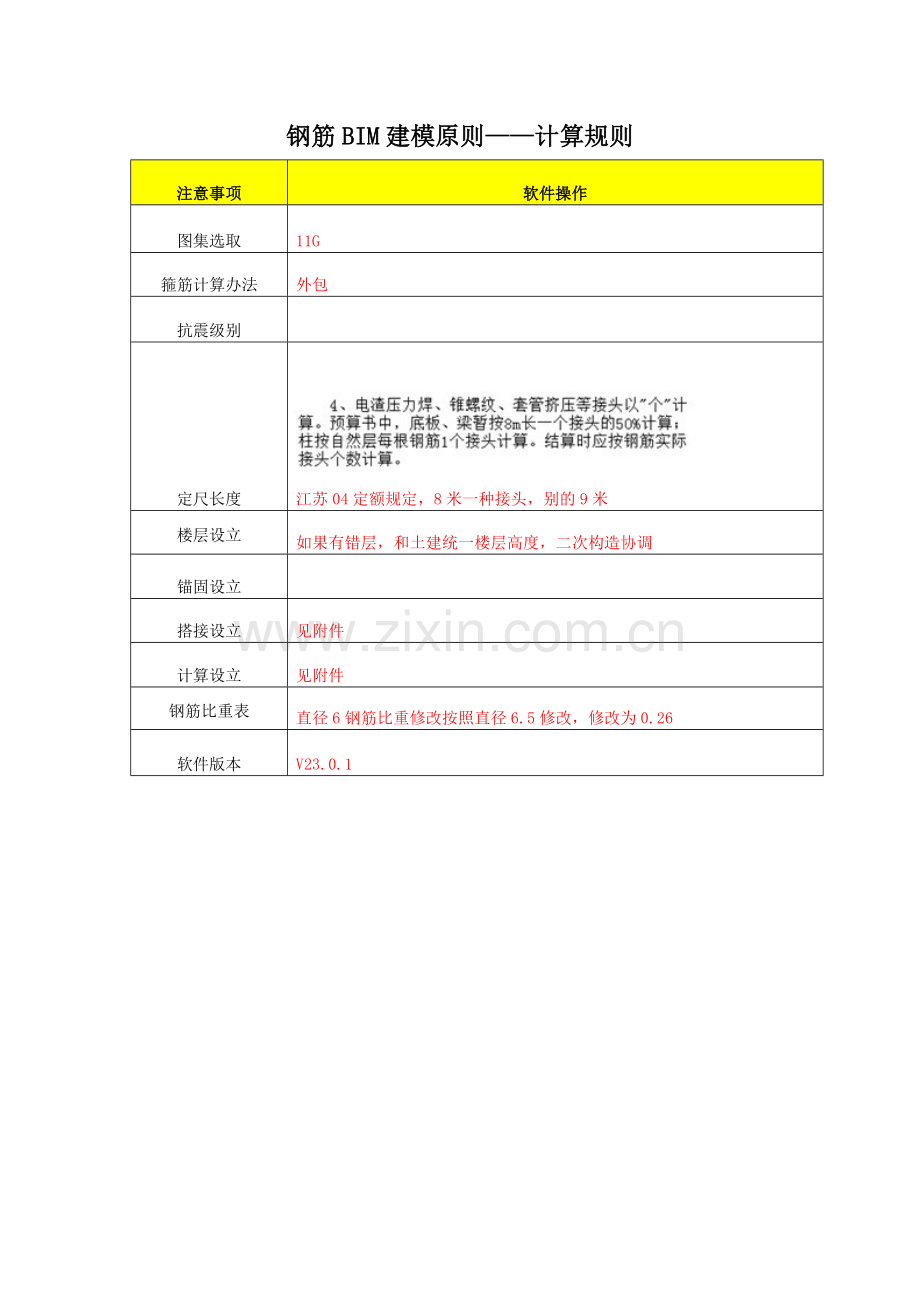

钢筋BIM建模原则——建模人员开始时间定稿时间模型名称钢筋建模人员土建建模人员联系电话 ★ ★负责人：协调本工程构造阐明，计算设立修改，模型精确度，模型进度协调钢筋BIM建模原则——计算规则注意事项软件操作图集选取 11G 箍筋计算办法外包抗震级别　定尺长度江苏04定额规定，8米一种接头，别的9米楼层设立如果有错层，和土建统一楼层高度，二次构造协调锚固设立　搭接设立见附件计算设立见附件钢筋比重表直径6钢筋比重修改按照直径6.5修改，修改为0.26 软件版本 V23.0.1 钢筋BIM建模原则——注意事项一、遇到错层和夹层，一定要跟土建建模人员沟通一下楼层设立，还要跟土建建模人员沟通一下，哪些构件放在哪个楼层，尽量统一。二、做柱子需按自定义断面做（考虑到也许会运用BW新版本显示钢筋功能）三、人防墙LKQ、FHNQ、FHWQ（临空墙、防护内墙、防护外墙）钢筋尺寸规定与普通剪力墙不同样，遇届时候要结合图纸和人防图集修改好计算设立四、在布置线性构件时要调好尺寸标高，在BE中是会显示钢筋BIM建模原则——柱构件名称图纸命名方式框架柱严格按照图纸 KZ1 暗柱严格按照图纸 AZ1 框支柱严格按照图纸 KZZ1 构造柱严格按照图纸 GZ1 门边柱严格按照图纸 MZ1 人防柱严格按照图纸 RFZ1 柱帽严格按照图纸 ZM1 钢筋BIM建模原则——墙构件名称图纸命名方式剪力墙严格按照图纸 Q1 人防墙严格按照图纸 RFQ1/LKQ1 砖墙严格按照图纸 ZQ1 连梁严格按照图纸 LL1 人防门楣梁 1-1 人防门槛梁 1-1 钢筋BIM建模原则——梁构件名称图纸命名方式软件布置构件框架梁严格按照图纸 KL1 框支梁严格按照图纸 KZL1 次梁严格按照图纸 L1 圈梁严格按照图纸 QL1 腰梁严格按照图纸腰梁圈梁代替腰带严格按照图纸腰带圈梁代替附加箍筋附加箍筋吊筋 2C25 钢筋BIM建模原则——墙构件名称图纸命名方式软件布置构件注意事项底筋严格按照图纸 C8-200 无特殊阐明，单板布置面筋严格按照图纸 C8-200 无特殊阐明，多板布置跨板负筋严格按照图纸 C8-200 支座筋严格按照图纸 C8-200（如果图纸有特殊符号，标注为1就名称定义为1）马镫筋 C8 智能布置绝大多数为1平方1个，浙江03定额规定1平方4个，软件间距定义为500 跨中板带 KZB() 也可以用绘制板筋区域来做，板筋名称同底筋，面筋柱上板带 ZSB（）楼层板 200 如果需要删除板，所有画出板洞扣除，然后再把板删调地下室板 200（-1.5）如果有LB1，按照图纸钢筋BIM建模原则——独立基本构件名称图纸命名方式软件布置构件注意事项独立基本严格按照图纸 CT1 柱墩严格按照图纸 ZD1 异形承台基本主梁严格按照图纸 JZL1/JL1 基本次梁严格按照图纸 JCL1 基本连梁严格按照图纸 JLL1 分段布置，绘制承台里面条形基本严格按照图纸 TJ1 钢筋BIM建模原则——集水井构件名称图纸命名方式软件布置构件注意事项集水井严格按照图纸 1*1*1（长*宽*高）钢筋BIM建模原则——筏板筋构件名称图纸命名方式软件布置构件注意事项筏板厚度严格按照图纸 500 筏板底筋严格按照图纸 C8-200 筏板面筋严格按照图纸 C8-200 筏板撑角严格按照图纸 C8 钢筋BIM建模原则——楼梯构件名称图纸命名方式软件布置构件注意事项梯柱 TZ1（1.25~2.25）构件法矩形柱，基本上无接头柱楼板 TB(长*宽) 梯梁 TL(1.35) 楼梯 AT1 楼梯需分层设立，新建文献夹以图纸3-3楼梯命名钢筋BIM建模原则——自定义线性构件构件名称图纸命名方式软件布置构件注意事项软件汇总修改节点名称　建筑图里面节点，名称为建施1 构造图里面节点，名称为1-1 　汇总类别修改为节点同下隔墙加筋　隔墙加筋汇总类别修改为隔墙加筋同下洞口加筋　洞口加筋　汇总类别修改为洞口加筋连梁暗撑　连梁暗撑　汇总类别修改为连梁暗撑同上阳角放射筋　阳角放射筋　汇总类别修改为阳角放射筋同上高低板加筋　高低板加筋　汇总类别修改为高低板加筋同上钢筋BIM建模原则——转化注意一、转化任何构件都要重新导入图纸，一种一种检查，然后锁定二、转化后梁要进行倒角，支座辨认，锁定钢筋BIM建模原则——自检一、浮现6.5钢筋返回查找，替代为钢筋直径为6 二、浮现2级钢返回查找三、浮现异性钢筋级别返回查找四、云模型检查先自己检查一边五、漏项检查先过一边六、工程需要合并，在建模前告知，在构件名称前加自己楼号七、转化检查锁定后，在一层所有构件检查完毕后，解锁八、地上、地下某些做人，分别将对方1层和-1层创立复制源过去，然后锁定计算插筋钢筋BIM建模原则——漏掉检查漏掉构件一、顶层连梁箍筋起配位置二、卫生间翻边加筋三、筏板封边筋四、梁以墙为支座时候与否需要布置暗柱五、地下室外墙保护层不不大于40钢丝网片六、砖墙下面无梁需加筋七、连梁暗撑八、高低跨板加筋九、洞口加筋十、人防底板、顶板、墙体梅花拉钩筋十一、人防洞口加筋十二、马镫筋十三、 7度、8度设防烈度，砖墙拉结筋通长布置2A6-500 十四、梅花拉钩筋=spt间距*间距*0.5 十五、楼层处剪力墙与否需要设立暗梁十六、连梁、暗梁腰筋与否同墙体水平筋十七、连梁拉钩筋修改十八、建筑图地坪钢筋，屋面钢筋十九、如果只有底筋、支座筋，温度筋与否需要二十、土建二次构造导入与否有墙洞，配筋修改为0
