楼梯综合项目施工专项方案.doc

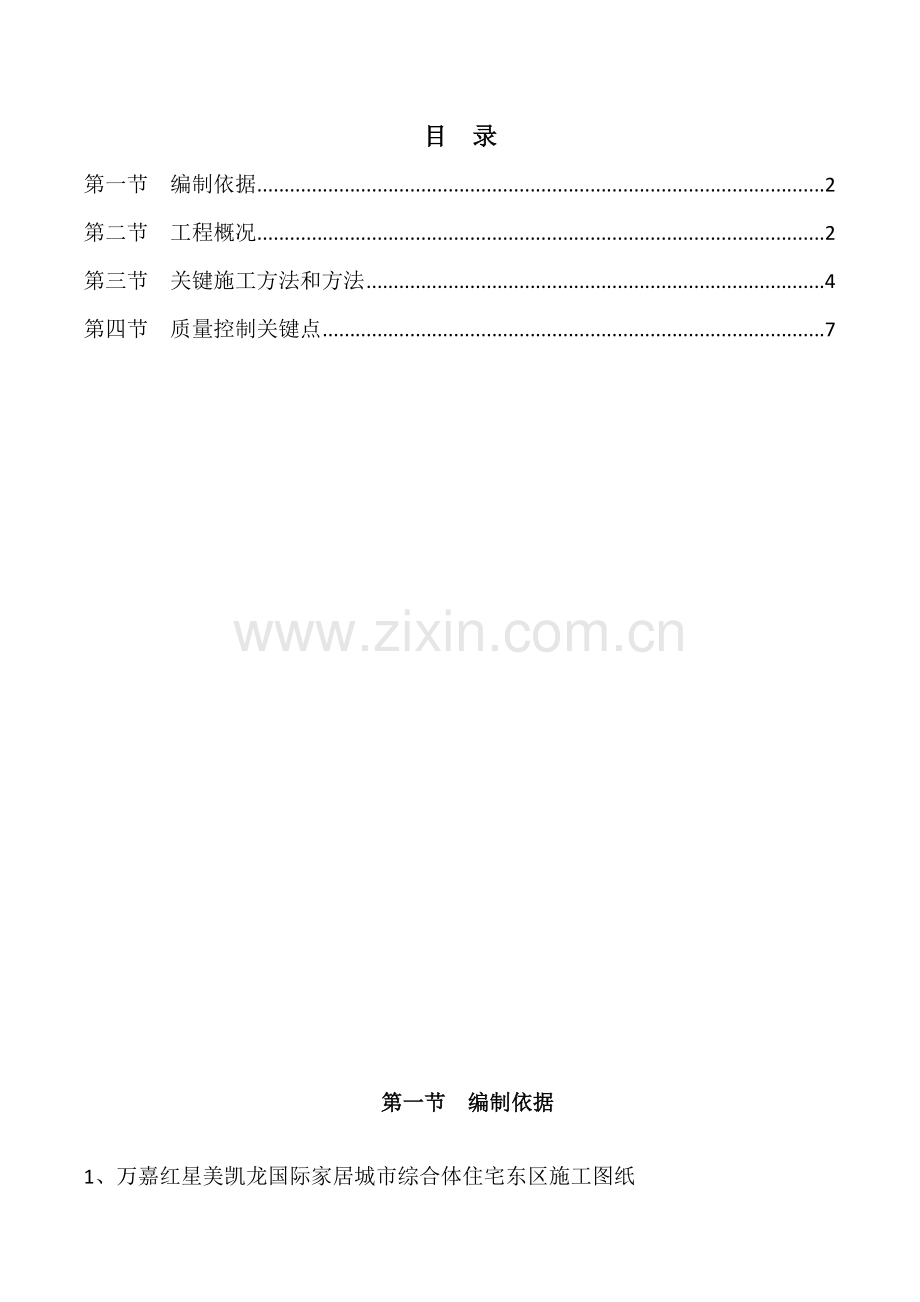

目 录
第一节 编制依据 2
第二节 工程概况 2
第三节 关键施工方法和方法 4
第四节 质量控制关键点 7

第一节 编制依据

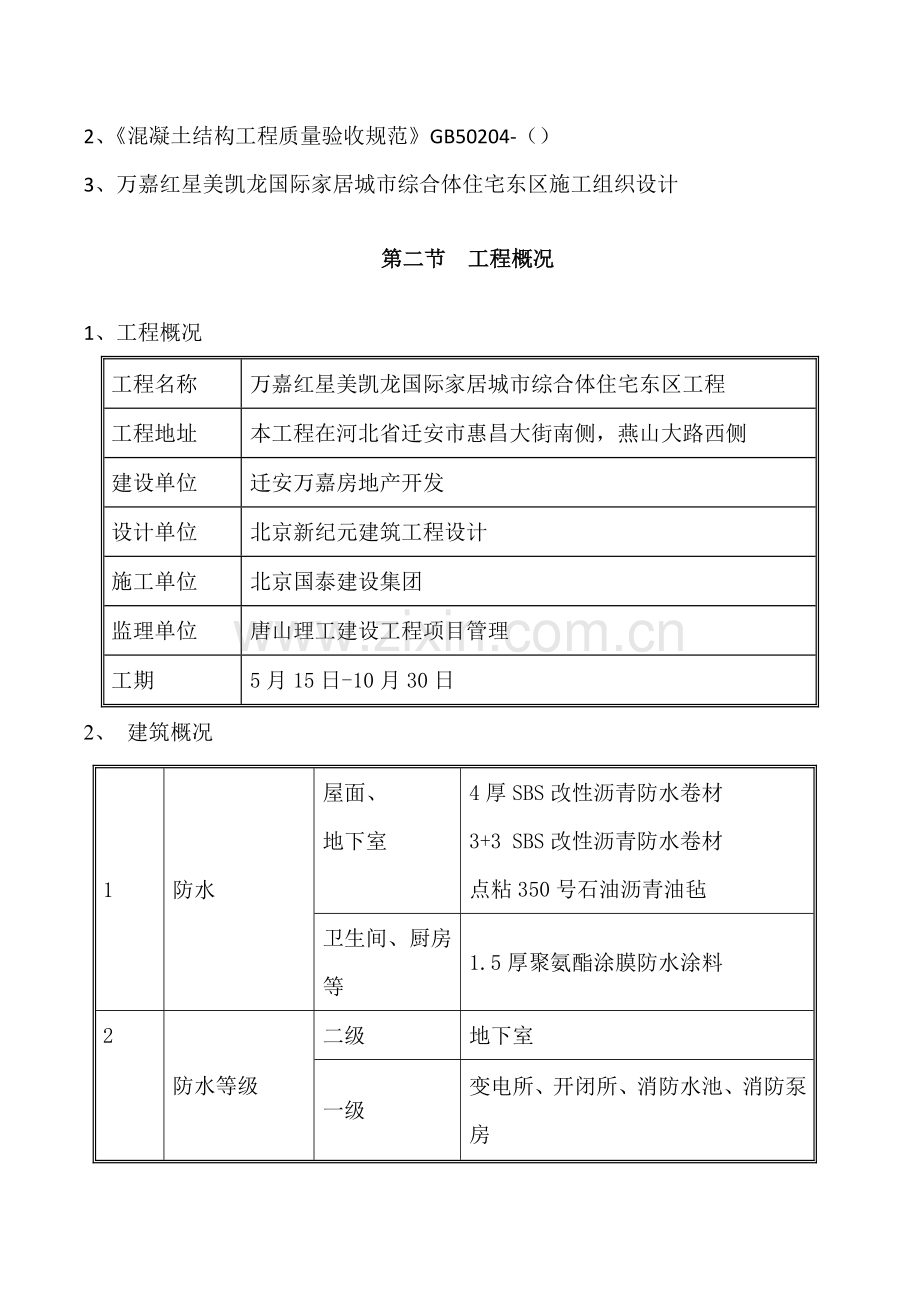

1、万嘉红星美凯龙国际家居城市综合体住宅东区施工图纸
2、《混凝土结构工程质量验收规范》GB50204-（）
3、万嘉红星美凯龙国际家居城市综合体住宅东区施工组织设计
第二节 工程概况
1、工程概况
工程名称
万嘉红星美凯龙国际家居城市综合体住宅东区工程
工程地址
本工程在河北省迁安市惠昌大街南侧，燕山大路西侧
建设单位
迁安万嘉房地产开发
设计单位
北京新纪元建筑工程设计
施工单位
北京国泰建设集团
监理单位
唐山理工建设工程项目管理
工期
5月15日-10月30日
2、 建筑概况
1
防水
屋面、
地下室
4厚SBS改性沥青防水卷材
3+3 SBS改性沥青防水卷材
点粘350号石油沥青油毡
卫生间、厨房等
1.5厚聚氨酯涂膜防水涂料
2
防水等级
二级
地下室
一级
变电所、开闭所、消防水池、消防泵房
3
保温
屋面保温
60厚挤塑聚苯板保温层
外墙保温
60厚挤塑型聚苯保温板
4
门窗
断桥铝合金、防火门
5
室内装修
地下室、公共部分地面铺地砖、墙面涂料；其它部位内装为初装修：地面面层60mm预留不做，墙面水泥砂浆抹面，顶棚抹水泥腻子。
6
户门
四防乙级防火门、三防门
3、结构概况
序 号
项 目
内 容
1
建筑面积
77735.29㎡
2
建筑高度
10#、11#楼为11层34.85米单元式住宅；4#、5#楼为18层高55.15米单元式住宅；12#楼为27层高79.95米住宅。
3
防火等级
1#车库及12#楼为一级；4#、5#、10#、11#楼二级。
4
抗震设防类别
丙类
5
设计年限
50年
6
建筑结构安全等级
二级
7
抗震设防烈度
7度
8
基础型式
1#车库为独基加防水板基础
4#、5#、10#-12#楼为筏板基础
9
地基基础设计等级
乙级
10
结构形式
剪力墙、框架结构
11
建筑层数
4#、5#楼
地下2层
地上18层
10#、11#楼
地下2层
地上11层
12#楼
地下2层
地上27层
1#地下车库
地下一层
12
混凝土强度等级
C15、C20、C30、C35、C40、C50、基础部分为C30P6、C35P6、C40 P6
13
钢筋
类别
HPB400
连接
方法
机械连接
搭接连接
14
二次结构
填充墙为加气混凝土砌块

第三节 关键施工方法和方法
一、楼梯模板
先支好休息平台及楼梯梁模板（方法同顶板及梁模板支设），再支梯段底模，底模采取木方和多层板拼装而成，木方间距200mm；绑扎楼梯钢筋，在墙上弹好踏步线后再安装侧模。
楼梯模板底模采取12厚多层板，背楞采取38×85木方。支撑楼梯模板施工前依据图纸及实际层高放样，并在楼梯间墙上弹出楼梯底板厚度线及踏步位置线。依据放线先支设休息平台梁，平台板模板，立杆间距小于1000，木楞间距小于500。模板表面高低差不得大于2mm，台阶高度许可偏差±2mm，但不得任何三阶连续同方向偏差。梁两侧支撑部位留设后绑钢筋梁窝。楼梯模板支设以下图:

二、楼梯钢筋
1、工艺步骤：
弹钢筋位置线→绑主筋→绑分布筋→绑支座负弯矩筋。
2、关键施工方法：
2.1、依据设计图纸中主筋、分布筋方向，主筋在下，分布筋在上，每个交叉点均绑扎。
2.2、铺设支座处负弯距筋，下部加马凳，钢筋绑扎时，先绑楼梯梁钢筋，然后绑板筋，板支座负筋按规范要求锚入梁内。
三、楼梯混凝土
1、工艺步骤：剔除软弱层混凝土→模板浇水湿润→铺放接槎砂浆→浇注混凝土→振捣→拉线找标高→木杠刮平→木抹子搓平→二次刮杠→二次搓平→养护。
2、楼梯混凝土自下向上浇筑，先振实底板混凝土，达成踏步混凝土时，再和踏步混凝土一起浇筑，不停连续向上推进，并随时用抹子将踏步表面抹平。楼梯踏面混凝土要求在混凝土终凝前进行二次抹面压光。
3、楼梯休息平台剔梁处留施工缝 ，设置“剪刀槎”，“剪刀槎”见下图

第四节 质量控制关键点
1、结构混凝土许可偏差
混凝土工程许可偏差及检验方法
项次
项 目
许可偏差值(mm)
检验方法
国家规范标准
结构长城杯标准
1
轴线位置
基础
15
10
尺量
独立基础
10
10
墙.柱.梁
8
5
2
垂
直
度
层高≤5m
8
5
经纬仪
吊线
尺量
层高＞5m
10
8
全高(H)
H/1000.且≤30
H/1000.且≤30
3
标高
层高
±10
±5
水准仪
尺量
全高
±30
±30
4
截面尺寸
基础宽.高
＋8.－5
±5
尺量
柱.墙.梁宽.高
＋8.－5
±3
5
表面平整度
8
3
2m靠尺、塞尺
6
角.线顺直度
―
3
拉线.尺量
7
保护层厚度
基础
―
±5
尺量
柱.梁.墙.板
―
＋5.－3
8
楼梯踏步板宽度.高度
―
±3
尺量
9
电梯井筒
长.宽对定位中心线
＋25.－0
＋20.－0
经纬仪、尺量
筒全高(H)垂直度
H/1000.且≤30
H/1000.且≤30
10
阳台.雨罩位移
―
±5
吊线.尺量
11
预留孔.洞中心线位置
15
10
尺量

2、 质量确保方法
2.1、工长要依据施工方案，向作业队进行技术交底,提出质量要求。
2.2、混凝土浇筑前质量检验员和钢筋、木工、混凝土工长共同检验、验收钢筋、模板。
2.3、混凝土浇筑前必需检验其资料（配合比申请单、碱含量计算书），不合格混凝土果断退回；并请搅拌站提供和配合比一样同品种减水剂,以供因坍落度损失过大而泵送困难,在现场添加减水剂.严禁向罐车内加水.
2.4建立相关部门人员岗位责任制,明确质量职责,落实到人,在浇筑过程中要做好各项质量统计.
