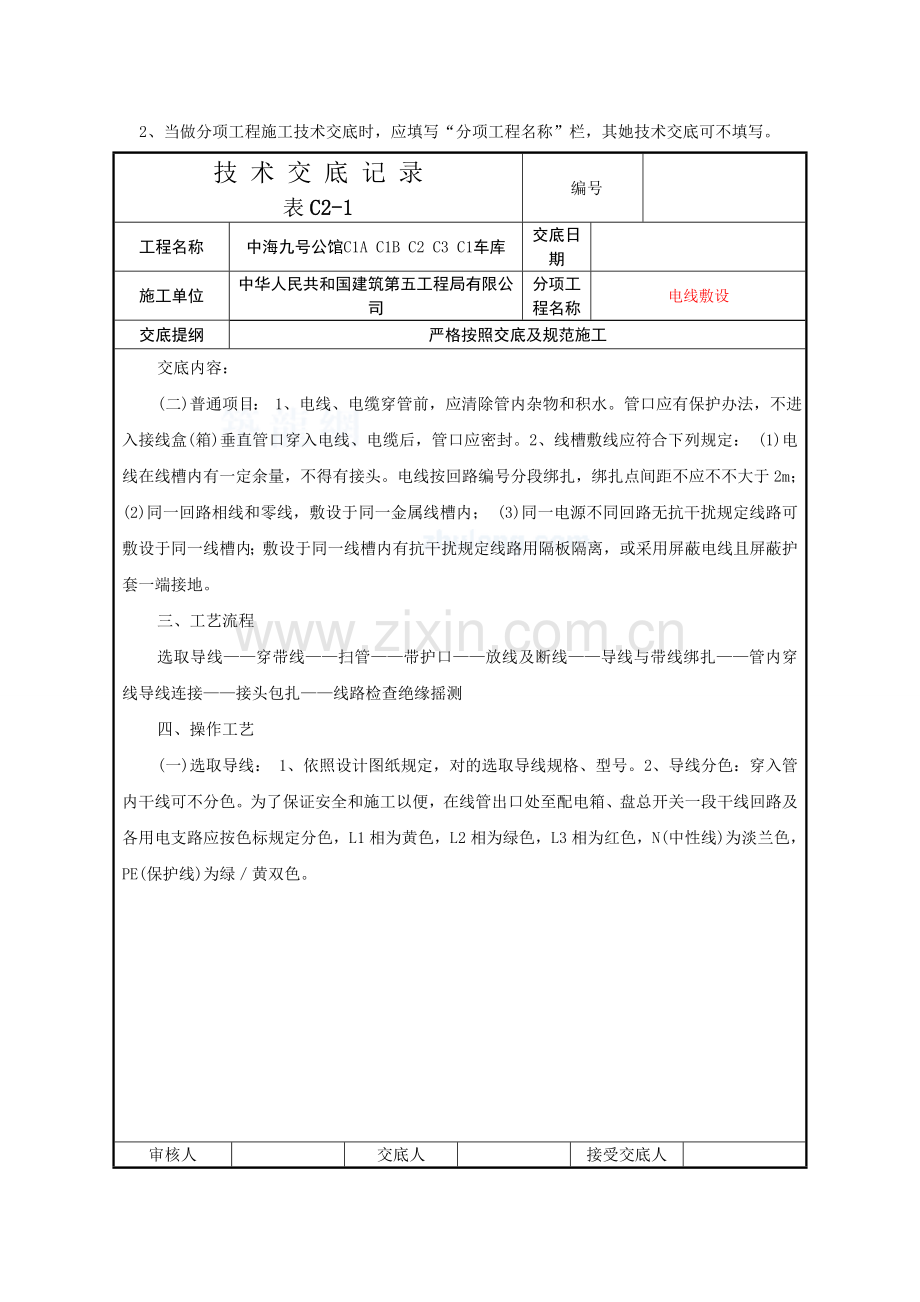

技 术 交 底 记 录表C2-1 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中华人民共和国建筑第五工程局有限公司分项工程名称电线敷设交底提纲严格按照交底及规范施工交底内容：一、施工准备(一)作业条件：管内穿线在建筑物抹灰、粉刷及地面工程结束后进行，穿线前应将电线保护管内积水及杂物清理干净。(二)材质规定： 1、绝缘导线：导线规格、型号必要符合设计规定，并应有出厂合格证和实验单。导线进场时要检查其规格、型号、外观质量及导线上标记，并用卡尺检查导线直径与否符合国标。2、镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应机械拉力。3、护口：依照管子直径大小选取相应规格护口。4、安全型压线帽：依照导线截面和根数对的选取使用压线帽，并必要有合格证。5、连接套管：依照导线材质、规格对的选取相应材质、规格连接套管，并有合格证。6、接线端子(接线鼻子)：依照导线根数和总截面选取相应规格接线端子。7、辅助材料：焊锡、焊剂、绝缘带、滑石粉、布条等。(三)工器具： 1、克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。2、万用表、兆欧表。3、放线架、放线车、高凳。4、电炉子、电烙铁、锡锅、锡斗、锡勺等。二、质量规定(一)主控项目： 1、三相或单相交流单芯电缆，不得单独穿于钢导管内。2、不同回路、不同电压级别和交流与直流电线，不应穿于同一导管内；同一交流回路电线应穿于同一金属导管内，且管内电线不得有接头。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其她技术交底可不填写。技 术 交 底 记 录表C2-1 编号 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中华人民共和国建筑第五工程局有限公司分项工程名称电线敷设交底提纲严格按照交底及规范施工交底内容：(二)普通项目： 1、电线、电缆穿管前，应清除管内杂物和积水。管口应有保护办法，不进入接线盒(箱)垂直管口穿入电线、电缆后，管口应密封。2、线槽敷线应符合下列规定： (1)电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应不不大于2m； (2)同一回路相线和零线，敷设于同一金属线槽内； (3)同一电源不同回路无抗干扰规定线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰规定线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。三、工艺流程选取导线穿带线扫管带护口放线及断线导线与带线绑扎管内穿线导线连接接头包扎线路检查绝缘摇测四、操作工艺(一)选取导线： 1、依照设计图纸规定，对的选取导线规格、型号。2、导线分色：穿入管内干线可不分色。为了保证安全和施工以便，在线管出口处至配电箱、盘总开关一段干线回路及各用电支路应按色标规定分色，L1相为黄色，L2相为绿色，L3相为红色，N(中性线)为淡兰色，PE(保护线)为绿黄双色。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其她技术交底可不填写。技 术 交 底 记 录表C2-1编 号 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中华人民共和国建筑第五工程局有限公司分项工程名称电线敷设交底提纲严格按照交底及规范施工 (二)穿带线： 1、带线用1.22.0mm铁丝，头部弯成不封口圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路两端留有20cm余量。2、如在管路较长或转弯时，可在构造施工敷设管路同步将带线一并穿好并留有20cm余量后，将两端带线盘入盒内或缠绕在管头上固定好，防止被其她人员随便拉出。3、当穿带线受阻时，采用两端同步穿带线办法，将两根带线头部弯成半圆形状，使两根带线同步搅动，使两端头互相钩绞在一起，然后将带线拉出。(三)扫管：将布条两端牢固地绑扎在带线上，两人来回拉动带线，将管内浮锈、灰尘、泥水等杂物清除干净。(四)带护口：按管口大小选取护口，在管子清扫完后将护口套入管口上。在钢管(电线管)穿线前，检查各个管口护口与否齐全，如有漏掉或破损均应补齐和更换。(五)放线及断线： 1、放线前应依照图纸对导线品种、规格、质量进行核对。2、放线：对整盘导线放线时，将导线置于放线架或放线车上，放线避免浮现死扣和背花。3、断线：剪断导线时，盒内导线预留长度为15cm，箱内导线预留长度为箱体周长12出户导线预留长度为1.5m。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其她技术交底可不填写。技 术 交 底 记 录表C2-1编 号 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中华人民共和国建筑第五工程局有限公司分项工程名称电线敷设交底提纲严格按照交底及规范施工(六)导线与带线绑扎： 1、当导线根数为23根时，可将导线前端绝缘层剥去，然后将线芯直接与带线绑回头压实绑扎牢固，使绑扎处形成一种平滑锥体过渡部位。2、当导线根数较多或导线截面较大时，可将导线前端绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接头处形成一种平滑锥体过渡部位，便于穿线。(七)管内穿线： 1、当管路较长或转弯较多时，要在穿线同步向管内吹入恰当滑石粉。2、两人穿线时，一拉一送，配合协调。3、穿线时应注意下列问题：不同回路、不同电压和交流与直流导线，不得穿入同一根管子内，但同类照明几种回路，可穿入同一根管内，但管内导线总数不应多于8根。同一交流回路导线必要穿于同一钢管内。导线在管内不得有接头和扭结，其接头应在接线盒内连接。管内导线涉及绝缘层在内总截面积不应不不大于管子内空截面积40。导线穿入钢管时，管口处应装设护口保护导线；在不进入接线盒(箱)垂直管口，穿入导线后应将管口密封。敷设于垂直管线中导线，当超过下列长度时应在管口处和接线盒中加以固定： 1)截面积为50mm及如下导线为30m； 2)截面积为7095mm2导线为20m；。 （八）导线连接1、导线连接时，必要先削掉绝缘去掉导线表面氧化膜，再进行连接、加锡焊、包缠绝缘，同步导线接头必要满足下列规定：导线接头要紧密、牢固不能增长导线电阻值。导线接头受力时机械强度不能低于原导线机械强度。导线接头包缠绝缘强度不能低于原导线绝缘强度。导线连接要牢固、紧密、包扎要良好。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其她技术交底可不填写。技 术 交 底 记 录表C2-1编 号 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中华人民共和国建筑第五工程局有限公司分项工程名称电线敷设交底提纲严格按照交底及规范施工交底内容：2、导线连接应符合下列规定：当设计无特殊规定期，导线连接办法有：绑扎、套管连接、接线鼻子连接和压线帽连接。绑扎连接处焊锡缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残存焊剂。套管、接线鼻子和压线帽连接选用与导线线芯规格相匹配，压接时压接深度、压口数量和压接长度应符合产品技术文献关于规定。剖开导线绝缘层时，不应损伤线芯；线芯连接后，绝缘带应包缠均匀紧密，在接线鼻子根部与导线绝缘层间空隙处，应采用绝缘带包缠严密。在分支连接处，干线不应受到支线横向拉力。3、导线在盒(箱)内导线连接：单芯线并接接法：三根及以上导线连接时，将连接导线绝缘台并齐合拢，在距绝缘台约15mm处用其中一根线芯，在其连接端缠绕5圈后剪断，把余头并齐折回压在缠绕线上，见图a。两根导线连接时，将连接导线绝缘台并齐合拢，在距绝缘台约15mm处用两根线芯捻绞2圈后，留余线恰当长后剪断折回压紧，见图b。图a单芯线并接头图二盒内不同线径导线接头审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其她技术交底可不填写。技 术 交 底 记 录表C2-1编 号 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中华人民共和国建筑第五工程局有限公司分项工程名称电线敷设交底提纲严格按照交底及规范施工交底内容：单芯铜导线压线帽压接：合用1.O4.0mm2。24根导线连接。将导线绝缘层剥去15mm(按帽型号决定)清除导线表面氧化物，按规格选用恰当压线帽，将线芯插入压线帽压接管内，若填不实，可将线芯折回头(削长加倍)，填满为止。线芯插究竟后。导线绝缘应和压接管口平齐，并包在帽壳内，用专用压接钳压实即可。多芯铜导线倒人字连接：倒人字连接时，按导线线芯结合长度，剥去恰当长度绝缘层，并各自分开线芯进行合拢，用绑线进行绑扎，绑扎长度应为双根导线直径5倍，见图三。图三多芯铜导线倒人字连接铜导线与端子连接：多股导线可采用与导线同材质且规格相应接线端子压接。将、导线绝缘层削去后，清除导线表面氧化物将线芯紧紧地绞在一起，同步也要清除接线端子孔内氧化膜，然后将线芯插入到接线端予孔内，导线外露某些为12mm，用压接钳压紧即可，见图四。图四审核人交底人接受交底人 技 术 交 底 记 录表C2-1编 号 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中华人民共和国建筑第五工程局有限公司分项工程名称电线敷设交底提纲严格按照交底及规范施工交底内容：4、铜导线连接锡焊：铜导线连接好后，要用锡焊焊牢，应使用溶解焊剂，流入接头处任何部位，以增长机械强度和良好导电性能，并避免锈蚀和松动，焊锡时锡焊应均匀饱满，表面有光泽、无尖刺。先在连接部位上涂上焊料(惯用焊锡膏，不得使用酸性焊剂，由于它有腐蚀铜质缺陷)，依照导线截面不同，焊接办法也不同，无论采用哪种焊法，为了保证接头质量，从导线线芯清洁光泽到接线焊接，应尽量时间短，否则会增长导线氧化限度，影响焊接质量。(九)接头包扎：一方面用橡胶(或粘塑料)绝缘带将其拉长2倍从导线接头处始端完好绝缘层开始，缠绕12个绝缘带幅宽度后，再以半幅宽度重叠进行缠绕，在缠绕过程中应尽量收紧绝缘带，缠到头后在绝缘层上缠绕12圈后，再进行回缠。回缠完毕后再用黑胶布包扎，包扎时要衔接好，以半幅宽度压边进行缠绕，同步在包扎过程中收紧黑胶布，使导线接头两端应用黑胶布封严密。(十)线路检查绝缘摇测： 1、线路检查：导线连接及包扎所有完毕后，应进行自检和互检，检查导线接头及包扎质量与否符合规范规定及质量验评原则规定； 2、绝缘摇测：线路绝缘摇测普通选用500V量程为O500M兆欧表。兆欧表上有三个分别标有“接地(E)”；“线路(L)”“保护环(C)”端钮。可将被测两端分别接于“E”和“L”两个端钮上。3、摇测办法：线路摇测必要分两次进行：管内导线穿完后在电气器具未安装迈进行各支路导线绝缘摇测。一方面按户进行将灯头盒内导线分开，开关盒内导线连通，分别摇测照明(插座)支线、干线绝缘电阻。一人摇测，一人及时读数，摇动速度应保持在120rmin左右，读数应采用1min后读数为宜，并应做好记录。照明器具所有安装完后在送电前，再按系统、按单元、按户摇测一次线路绝缘电阻。一方面将线路上开关、刀闸、仪表、设备等置于断开位置，一人摇测，一人及时读数，摇动速度应保持在120rmin左右，读数应采用1min后读数为宜，并做好记录竣工归档，确认绝缘电阻摇测无误后再进行送电试运营。审核人交底人接受交底人 技 术 交 底 记 录表C2-1编 号 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中华人民共和国建筑第五工程局有限公司分项工程名称电线敷设交底提纲严格按照交底及规范施工交底内容：五、成品保护1、穿线时不得污染设备和建筑物品，应保持周边环境，活完料清。用高凳及其她工具时，应注意不得碰坏其她设备和门窗、地面、墙面等。2、在接、焊、包所有完毕后，应将导线接头盘入盒、箱内，并封堵严实，以防污染。同步应防止盒、箱内进水。穿线时不得漏掉带护口。3、穿线后导线不应有破损及被灰浆污染，穿线后管口应有防止积水及潮气侵入办法。六、应注意质量问题；1、施工中存在护口漏掉、脱落、破损及管径不符等现象。因操作不慎而使护口漏掉或脱落者应及时补齐，护口破损与管径不符应及时更换。2、铜导线连接时，导线缠绕圈局限性5圈，未按工艺规定连接接头均应拆除重新连接。导线连接处焊锡不饱满，浮现虚焊、夹渣等现象。焊锡温度要恰当，涮锡要均匀。涮锡后应用布条及时擦去多余焊剂，保持接头某些干净。3、导线线芯受损是由于用力过猛和剥线钳使用不当导致，削线应依照线径选用刀口适当剥线钳。多股软铜线涮锡漏掉，应及时进行补焊锡。4、接头某些包扎不平整、不严密。应按工艺规定重新进行包扎。审核人交底人接受交底人 技 术 交 底 记 录表C2-1编 号 工程名称中海九号公馆C1A C1B C2 C3 C1车库交底日期施工单位中华人民共和国建筑第五工程局有限公司分项工程名称电线敷设交底提纲严格按照交底及规范施工交底内容：5、线路绝缘电阻值偏低。管路内也许进水或者绝缘层受损都将导致线路绝缘值偏低。应将管路中泥水及时清净或更换导线。七、应注意安全问题1、管子穿带线时，不得嘴对管口呼唤、吹气，防止带线弹力勾眼。穿带线时应协调配合防止管口挤手。2、用兆欧表测定线路电阻时，应防止有人触及正在测定中线路和设备，雷电气候下禁止测定线路绝缘。审核人交底人接受交底人
