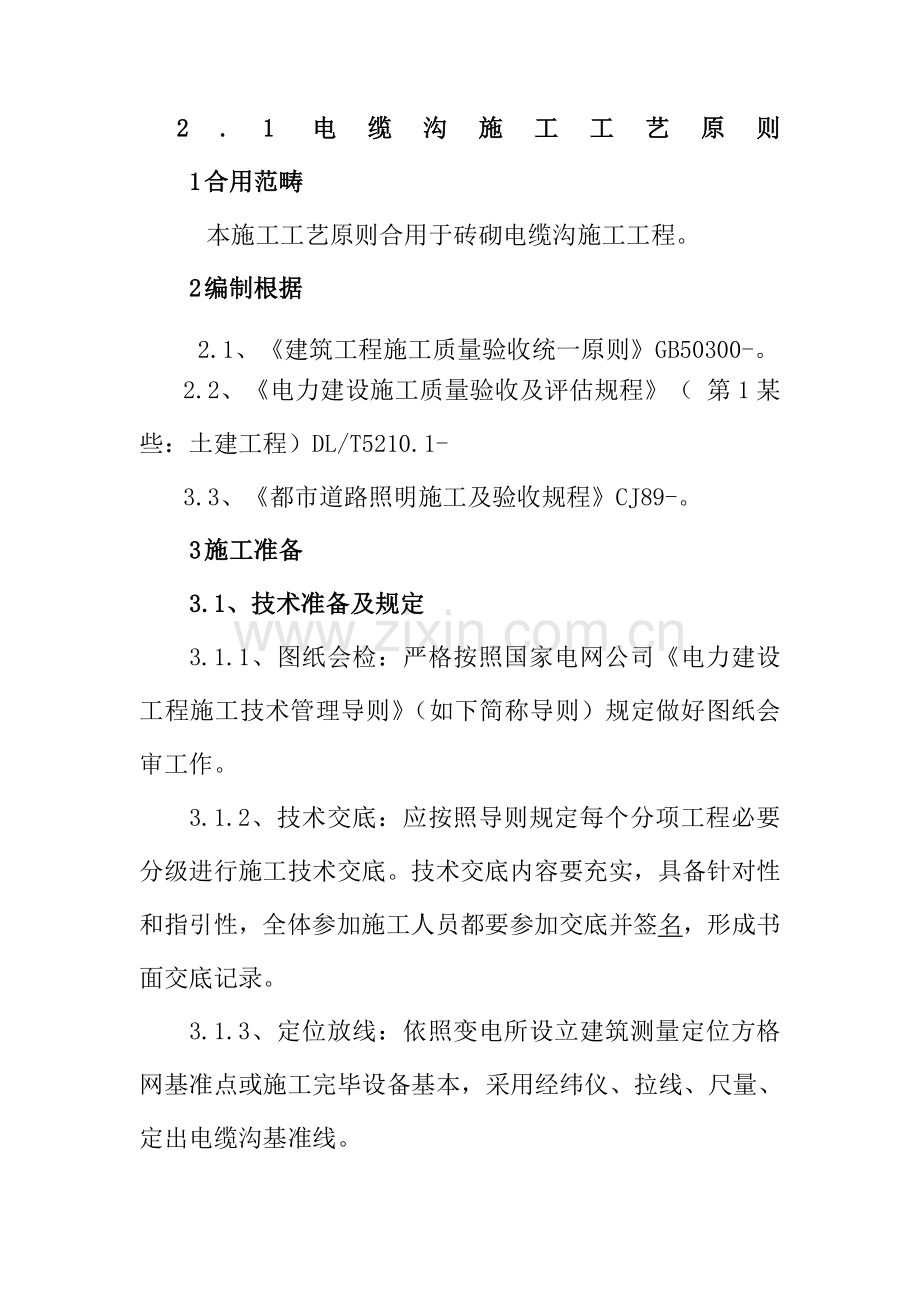

2.1电缆沟施工工艺原则
1 合用范畴
本施工工艺原则合用于砖砌电缆沟施工工程。
2 编制根据
2.1、《建筑工程施工质量验收统一原则》GB50300-。
2.2、《电力建设施工质量验收及评估规程》（ 第1某些：土建工程）DL/T5210.1-
3.3、《都市道路照明施工及验收规程》CJ89-。
3 施工准备
3.1、技术准备及规定
3.1.1、图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（如下简称导则）规定做好图纸会审工作。
3.1.2、技术交底：应按照导则规定每个分项工程必要分级进行施工技术交底。技术交底内容要充实，具备针对性和指引性，全体参加施工人员都要参加交底并签名，形成书面交底记录。
3.1.3、定位放线：依照变电所设立建筑测量定位方格网基准点或施工完毕设备基本，采用经纬仪、拉线、尺量、定出电缆沟基准线。
3.2、材料准备及规定
3.2.1、混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。
3.2.2、砖采用机制红砖，应有出厂合格证及复试报告。
3.2.3、模板应采用表面平整、加工精密、有一定刚度多层胶合板。
3.2.4、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。 混凝土实验室配合比完善。
3.3、重要机具
3.3.1、装载机、自卸汽车、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、单面木工手压刨床、木工园锯、激光经纬仪、经纬仪、水准仪、磅称、挖掘机。
3.3.2、闪光对焊机、电渣压力焊机、电弧焊机、钢筋切断机、钢筋弯曲机。
3.3.3、无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联系）。
4.4、作业条件
4.4.1、机械设施已到位，各种材料已运达现场。
4.4.2、施工现场已清理完毕。
4 施工工艺
4.1、工艺流程
施工准备

基槽开挖

浇筑混凝土垫层

排泄水管

砌电缆沟墙体（预埋件）

浇筑电缆沟压顶

墙面粉刷

电缆沟底混凝土找平

电缆沟砂浆抹面

养护

质量验评

4.2、操作工艺
4.2.1、电缆沟基槽开挖
依照设计规定，基槽土方开挖至设计标高，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完毕后，应组织有关人员（设计勘察单位、施工单位、监理单位、业主）进行验槽，并作好记录。
4.2.2、浇筑混凝土底板垫层
基底原土夯实，放设电缆沟底垫层模板边线以及坡度线，依照边线及坡度线安装模板，并采用水准仪跟踪测定模板标高。底板垫层应按设计规定或规范规定留置变形缝。基本较宽时，在基槽中间设水平控制桩。
4.2.3、电缆沟墙体砌筑
采用经纬仪，在底板混凝土表面定点、弹线，拟定电缆沟墙体边线。依照电缆沟墙体标高，设立皮数杆。底板第一皮砖缝超过20mm时，应采用细石混凝土找平。砖在砌筑前隔夜浇水湿润，砂浆按配合比搅拌，控制好稠度。砂浆应保证3h内砌筑完毕，砌砖时铺灰长度不应超过500mm，并严格按照皮数杆逐级砌筑，及时清理落地残存砂浆。（电缆沟墙体砌筑及压顶钢筋绑扎见图4.2.3）

图4.2.3电缆沟墙体砌筑及压顶钢筋绑扎
砌筑过程中，将预埋铁件砌入电缆沟墙体内，应依照预设粉刷层厚度拉线控制预埋铁件标高及凸出墙体位置。铁件应事先制作完毕。电缆沟墙体按照规范砌筑，顶层砖均应采用“全丁”砌筑，砌筑完毕后，砌体顶面采用砂浆灌缝。墙体应按设计规定或规范规定留置变形缝，上下贯通，并应和底板、垫层变形缝位置一致。
4.2.4、电缆沟压顶混凝土施工
4.2.4.1、在电缆沟外墙弹出水平线，依照水平线安装压顶模板，采用钢制卡具固定压顶模板。压顶模板上口依照水平线调平，为防止压顶模板上口倾斜，在压顶两侧设立木方与基坑边沿土方打桩固定。压顶钢筋与墙顶面及模板两侧设混凝土保护层。
4.2.4.2、压顶浇筑前墙面应浇水湿润。压顶混凝土采用振捣棒振捣密实。顶面采用木模板拉毛、压实。拉毛时，应控制好拉毛时间、遍数，防止混凝土产生收缩裂缝，并及时清除模板残存混凝土及砂浆。混凝土压顶在变形缝处也应断开。
4.2.4.3、伸缩缝设立以15m至20m为宜。
4.2.4.4、规定压顶混凝土一次成型，不做粉刷。
4.2.5、电缆沟扁铁安装
为了防止扁铁焊接变形，焊接前应每米设立角钢将扁铁撑紧在沟壁上。在预埋铁件上进行扁铁焊接，焊接中应拉通长线整平。扁铁搭接长度不应不大于2倍扁铁宽度,三边焊接,焊接质量应符合施工规范规定（电缆沟扁铁安装见图4.2.5）。

图4.2.5电缆沟扁铁安装
4.2.6、电缆沟粉刷
依照墙面粉刷厚度塌饼、冲筋，采用1：3水泥砂浆打底，1：2水泥砂浆压光。粉刷前墙面要充分浇水湿润，混凝土压顶面层采用108胶水掺水泥素浆批浆。为保证电缆沟长方向粉刷顺直及平整，用经纬仪测点在顶面弹中心控制线，沟壁弹水平控制线，作为粉刷面基准线。
电缆沟粉刷中，原材料应采用同一批次进场材料，砂浆配比应统一，以保证电缆沟粉刷面色泽均匀一致。粉刷砂浆应在规定期间内用完，不容许用干水泥或砂浆干粉在粉刷层表面吸水。粉刷面层压光后，电缆沟应棱角通长顺直，沟壁平整，无砂眼、凹坑，抹纹，粉刷层色泽一致，无空鼓、龟裂 。
电缆沟顶粉刷宜每隔2m镶贴分格条，以减少由于沟长而引起收缩裂缝。
注意做好电缆沟内外层粉刷，特别加强外侧粉刷。
4.2.7、电缆沟底找坡、压光
电缆沟应依照设计规定找坡，采用水准仪测定坡度标高线，较厚部位采用细石混凝土找平，找坡混凝土与砂浆面层宜一次性完毕，并在沟一侧设立排水槽。浇筑前应清理沟底积水、杂物，并进行扫浆。浇筑时应注意混凝土及砂浆，不得污染沟壁砂浆面层（电缆沟沟底找平、压光见图4.2.7）。

图4.2.7电缆沟沟底找平、压光
混凝土表面用原浆压光，压光应在混凝土终凝迈进行，应不少于3遍，压光背面层应无砂眼、凹坑、抹纹，表面应干净、光滑。
4.2.8、养护
电缆沟壁抹灰完毕后，应进行覆盖浇水养护不少于7d。
5 质量原则
5.1、主控项目
按照《电力建设施工质量验收及评估规程 第1某些：土建工程》DL/T5210.1-第10.4条款进行质量检查，重要项目如下：
(1)沟道中心线位移偏差：≤20 mm；
(2)沟道顶面标高偏差：0~-10 mm；
(3)沟道截面尺寸容许偏差±15 mm；
(4)沟侧平整度容许偏差≤8 mm；
(5)预留孔洞及预埋件中心位移容许偏差≤15 mm，倾斜度容许偏差2%。
5.2、普通项目
5.2.1、钢筋制作规定如表5.2.1筋制作容许偏差。
表5.2.1 筋制作容许偏差
项目
容许偏差（mm）
受力钢筋全长净尺寸
±10
弯起钢筋弯折位置
±20
箍筋内净尺寸
±5
5.2.2、钢筋安装质量规定如表5.2.2钢筋安装位置充许偏差。
表5.2.2钢筋安装位置充许偏差
项目
容许偏差（mm）
钢筋网长、宽
±10
钢筋骨架
长
±10
宽、高
±5
箍筋间距
±20
钢筋弯起点位置
±20
梁柱保护层厚度
+10、-7
板保护层厚度
受力筋
±3
负弯距筋
+8、-5

5.2.3、抹灰质量规定如表5.2.3抹灰容许偏差。
表5.2.3 抹灰容许偏差
项目
容许偏差(mm)
立面垂直
3
表面平整
3
阴阳角方正
3

5.3、质量规定
5.3.1、抹灰工程施工前必要通过关于部门进行构造工程验收，合格后方可进行抹灰。
5.3.2、基层解决规定，砖、砼基层表面凹凸太多部位要进行剔平式或用1:3水泥砂浆补齐。将基层清理干净，并洒水湿润。
5.3.3、抹灰前必要先找好规矩，即四角规方，横线拉直、立线吊直、弹出准线。
5.3.4、有隧道墙面阳角，砼柱面，和洞口阳角，应用1:3水泥砂浆打底，用1:2水泥砂浆做护角。
5.3.5、墙面抹水泥砂浆，一方面洒水湿润墙面，抹水泥砂浆，在找平状况下尽量要薄，每遍厚度在5-7mm，应分层充分抹平，用大杠刮平找直，铁抹子压光。
5.3.6、内外墙抹灰表面应光滑干净颜色均匀无抹纹，抹灰层与基层之间各抹灰层之间必要粘结牢固，抹灰层应无脱层，空鼓，面层应无爆灰和裂缝。
6 成品保护
6.1、施工不适当过早，普通在其他室外工程基本竣工后进行，防止其他地下工程施工时损伤电缆沟。如已提前将电缆沟施工完毕，其他地下工程施工时，应加强巡视。
6.2、电缆沟施工完毕后，及时划出竣工图，标明电缆沟实际走向方位坐标。
6.3、室内沿电缆沟施工完毕后应及时将沟盖板盖好。
7 安全、环保办法
7.1、安全办法
7.1.1、建立交通安全、施工安全和文明安全综合性管理小组，项目经理任负责人，安全工程师任安全生产技术负责人。
7.1.2、做好挂牌施工，将工程名称、工程规模、施工期限、各级负责人及工程示意图发布于众，接受社会监督。
7.1.3、在沟槽开挖前，探明地下管线走向标高，并开挖样洞，插上红旗，施工中随时监测，并加以保护。
7.1.4、在道口和沟槽周边设立全封闭安全护栏，设红灯示警，并派专人监护和指挥过往车辆。
7.1.5、依照土质状况做好沟槽放坡、降水或支护工作，沟槽旁边不得堆放建筑材料，并防止车辆振动引起土壁坍塌，施工人员不得擅自更改施工设计。
7.1.6、机械挖运土方，应有专人指挥运营，沟槽内修坡清底人员与铲斗保持一定距离。
7.1.7、施工工期间，所有工作人员应佩带标牌，戴安全帽进入现场。
7.1.8、加强现场电器安全管理，所有线路按规定架凤，所有电器均设漏电保护器。
7.1.9、加强现场防火安全管理，在堆放易燃材料和重点仓库设立灭火器材。
7.2、环保办法
7.2.1、防止灰尘污染办法施工现场道路及现场临近地段道路，安排专人实行洒水防尘办法，保证无扬尘。现场暂存土要采用遮盖办法，防止起风扬尘；水泥、砂等易扬尘材料，安排在库房内存储或严密遮盖，运送时采用防扬尘办法；施工机械进入现场迈进行环保检查，尾气排放超标不予使用。
7.2.3、防止施工噪音污染办法合理安排施工项目，噪音高避开夜间施工。　　施工选用低噪音设备、机具，对人为施工噪音采用降噪办法；加大管理力度，加强控制，最大限度地减少噪声扰民；　　噪音大机械、设备隔音消声间，有效地消除噪音危害。
7.2.4、工程竣工后，应迅速拆除暂时设施，并将工地及周边环境清理整洁，做到工完料净场清。
8 质量记录
8.1、质量保证资料；
8.1.1、隐蔽工程验收记录。
8.1.2、各种金属型钢材质证明、合格证。
8.2、施工记录：
8.2.1、自互检记录。
8.2.2、电缆沟工程分项质量检查评估记录。
8.2.3、分项工程验收记录。
