烟道吊洞核心技术交底.doc

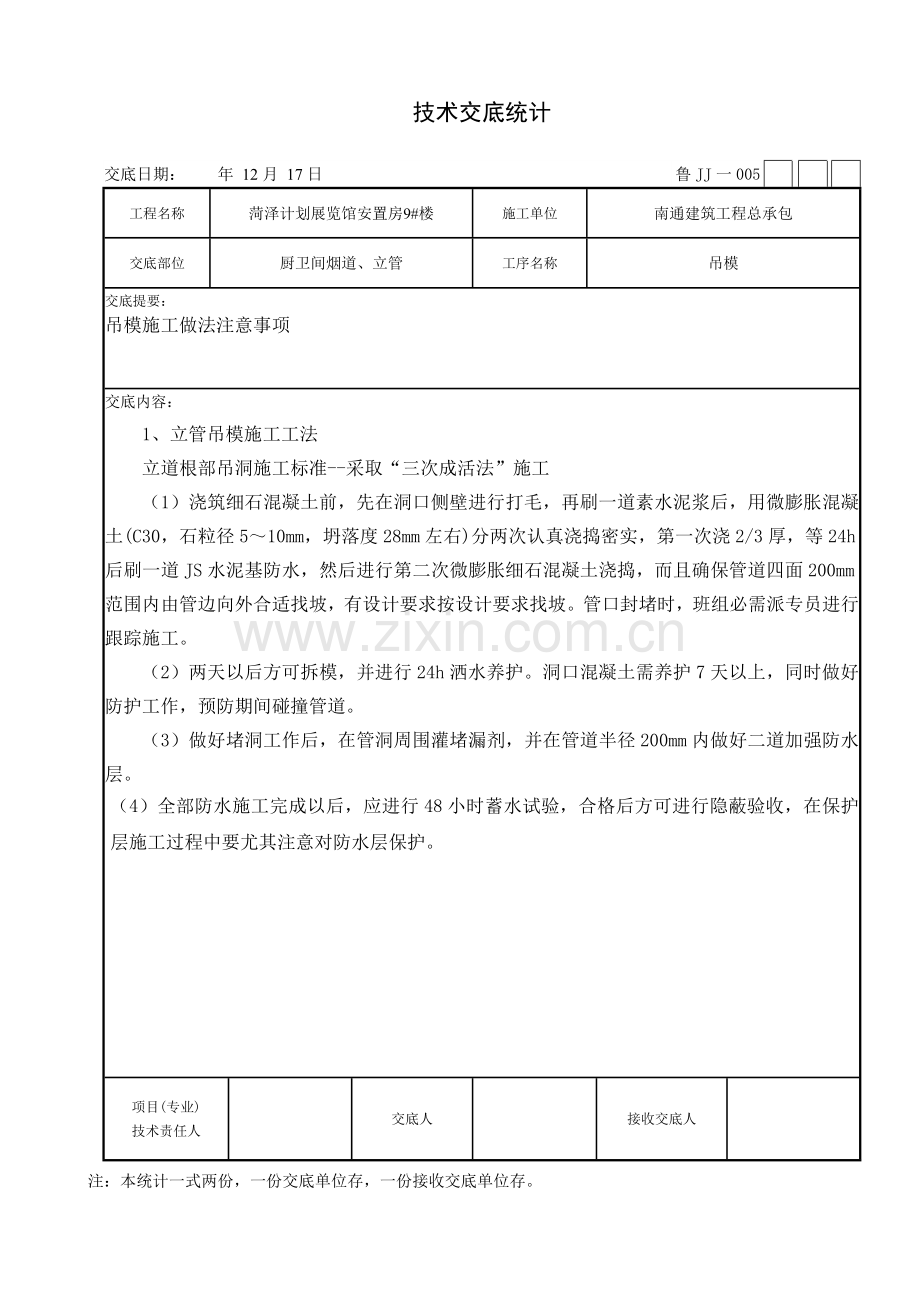

技术交底统计交底日期： 年 12月 17日鲁JJ一005工程名称菏泽计划展览馆安置房9#楼施工单位南通建筑工程总承包交底部位厨卫间烟道、立管工序名称吊模交底提要：吊模施工做法注意事项交底内容：1、立管吊模施工工法立道根部吊洞施工标准-采取“三次成活法”施工（1）浇筑细石混凝土前，先在洞口侧壁进行打毛，再刷一道素水泥浆后，用微膨胀混凝土(C30，石粒径510mm，坍落度28mm左右)分两次认真浇捣密实，第一次浇2/3厚，等24h后刷一道JS水泥基防水，然后进行第二次微膨胀细石混凝土浇捣，而且确保管道四面200mm范围内由管边向外合适找坡，有设计要求按设计要求找坡。管口封堵时，班组必需派专员进行跟踪施工。（2）两天以后方可拆模，并进行24h洒水养护。洞口混凝土需养护7天以上，同时做好防护工作，预防期间碰撞管道。（3）做好堵洞工作后，在管洞周围灌堵漏剂，并在管道半径200mm内做好二道加强防水层。（4）全部防水施工完成以后，应进行48小时蓄水试验，合格后方可进行隐蔽验收，在保护层施工过程中要尤其注意对防水层保护。项目(专业)技术责任人交底人接收交底人注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制技术交底统计交底日期： 年 12月 17日鲁JJ一005工程名称菏泽计划展览馆安置房9#楼施工单位南通建筑工程总承包交底部位厨卫间烟道、立管工序名称吊模交底提要：吊模施工做法注意事项交底内容： 项目(专业)技术责任人交底人接收交底人注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制技术交底统计交底日期： 年 12月 17日鲁JJ一005工程名称菏泽计划展览馆安置房9#楼施工单位南通建筑工程总承包交底部位厨卫间烟道、立管工序名称吊模交底提要：吊模施工做法注意事项交底内容： 管道洞吊洞三次成活做法示意图项目(专业)技术责任人交底人接收交底人注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制技术交底统计交底日期： 年 12月 17日鲁JJ一005工程名称菏泽计划展览馆安置房9#楼施工单位南通建筑工程总承包交底部位厨卫间烟道、立管工序名称吊模交底提要：吊模施工做法注意事项交底内容：2、管道井吊模施工工法管道井吊模施工示意图项目(专业)技术责任人交底人接收交底人注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制技术交底统计交底日期： 年 12月 17日鲁JJ一005工程名称菏泽计划展览馆安置房9#楼施工单位南通建筑工程总承包交底部位厨卫间烟道、立管工序名称吊模交底提要：吊模施工做法注意事项交底内容：3、烟道根部吊模施工工法烟道根部基层向上50mm高用防水砂浆做成45度圆角，具体做法见下图。烟道根部吊模施工示意图项目(专业)技术责任人交底人接收交底人注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制技术交底统计交底日期： 年 12月 17日鲁JJ一005工程名称菏泽计划展览馆安置房9#楼施工单位南通建筑工程总承包交底部位厨卫间烟道、立管工序名称吊模交底提要：吊模施工做法注意事项交底内容：4、 立管安装前墙面处理工法全部安装立管施工前立管周围范围内（出立管边200mm）必需先抹灰，完成第一遍腻子，注意成品保护。具体做法见下图。立管施工前抹灰区域示意图项目(专业)技术责任人交底人接收交底人注：本统计一式两份，一份交底单位存，一份接收交底单位存。山东省建设工程质量监督总站监制
