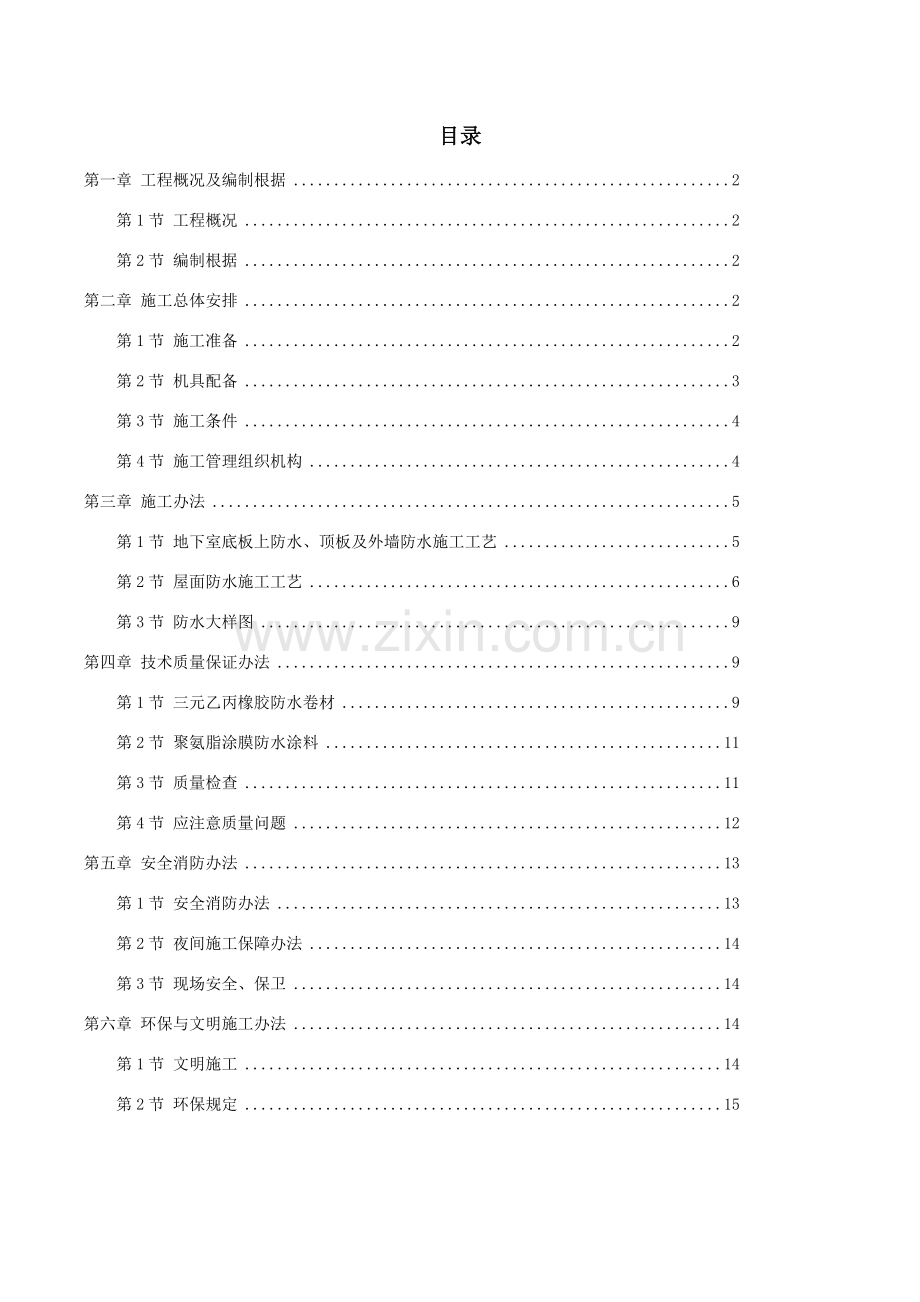

1、目录第一章 工程概况及编制根据2第1节 工程概况2第2节 编制根据2第二章 施工总体安排2第1节 施工准备2第2节 机具配备3第3节 施工条件4第4节 施工管理组织机构4第三章 施工办法5第1节 地下室底板上防水、顶板及外墙防水施工工艺5第2节 屋面防水施工工艺6第3节 防水大样图9第四章 技术质量保证办法9第1节 三元乙丙橡胶防水卷材9第2节 聚氨脂涂膜防水涂料11第3节 质量检查11第4节 应注意质量问题12第五章 安全消防办法13第1节 安全消防办法13第2节 夜间施工保障办法14第3节 现场安全、保卫14第六章 环保与文明施工办法14第1节 文明施工14第2节 环保规定15工程概况及编

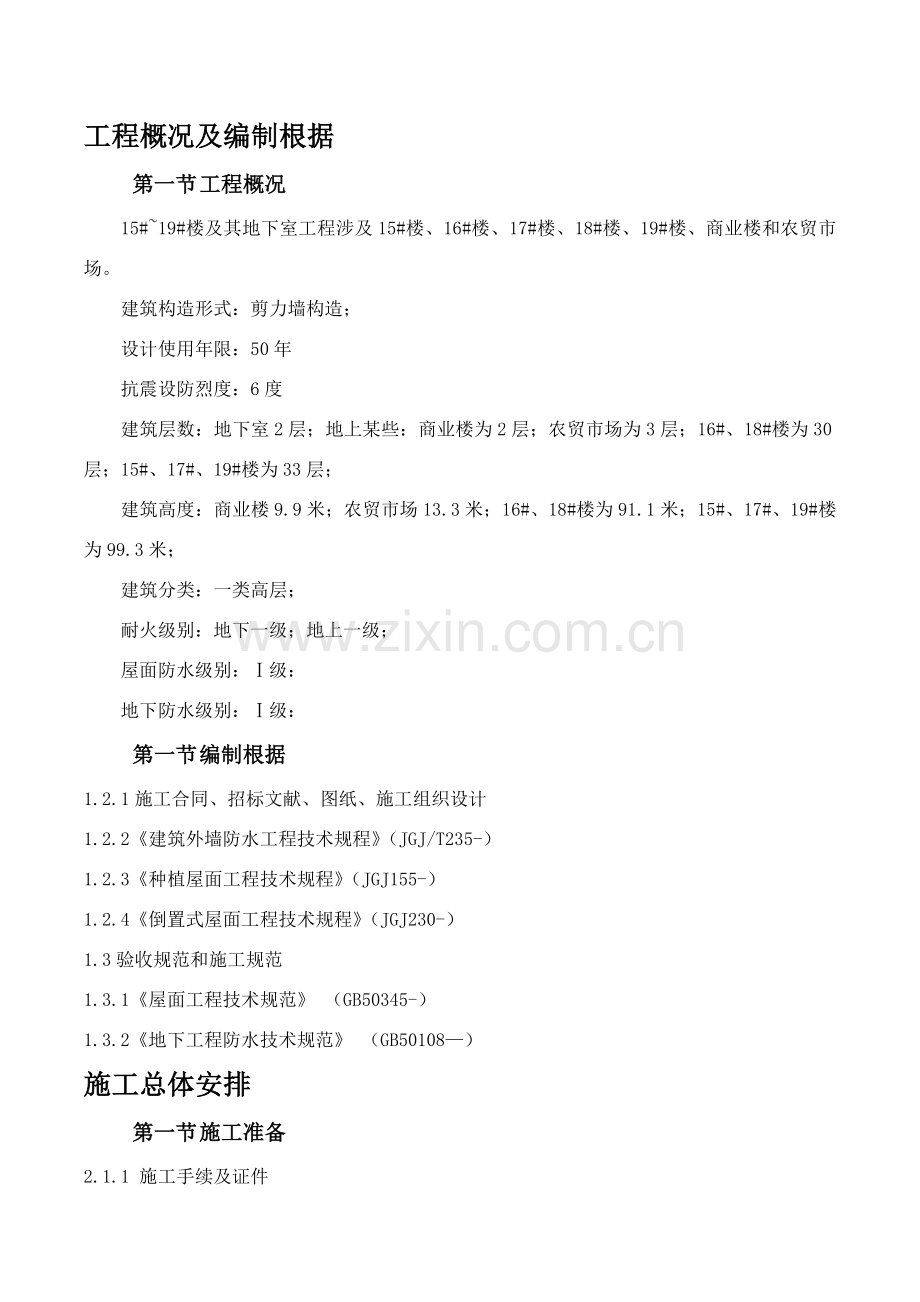

2、制根据第一节 工程概况15#19#楼及其地下室工程涉及15#楼、16#楼、17#楼、18#楼、19#楼、商业楼和农贸市场。建筑构造形式:剪力墙构造;设计使用年限:50年抗震设防烈度:6度建筑层数:地下室2层;地上某些:商业楼为2层;农贸市场为3层;16#、18#楼为30层;15#、17#、19#楼为33层;建筑高度:商业楼9.9米;农贸市场13.3米;16#、18#楼为91.1米;15#、17#、19#楼为99.3米;建筑分类:一类高层;耐火级别:地下一级;地上一级;屋面防水级别:级:地下防水级别:级:第一节 编制根据1.2.1施工合同、招标文献、图纸、施工组织设计 1.2.2建筑外墙防水工程

3、技术规程(JGJ/T235-)1.2.3种植屋面工程技术规程(JGJ155-)1.2.4倒置式屋面工程技术规程(JGJ230-)1.3验收规范和施工规范 1.3.1屋面工程技术规范 (GB50345-)1.3.2地下工程防水技术规范 (GB50108) 施工总体安排第一节 施工准备2.1.1 施工手续及证件 所有防水施工人员必要具备职业技能岗位证书、市安全资格上岗证等准许施工证件且证件在有效期内。 2.1.2 图纸及相应规范 施工前,认真查阅图纸及相应规范,掌握防水材料性能和技术指标及施工工艺,特别是防水收头及阴阳角等特殊部位解决,作到施工中重点突出。 第一节 机具配备详见表2-1。 机具配备

4、表 表2-1 机具名称规格数量用途棕扫帚普通25 把清理基层钢丝刷普通20 把清理基层扁铲或铲刀15 把清理基层羊毛滚刷10 把涂刷基层处剪刀普通5 把裁剪卷材壁纸刀普通30 把裁剪卷材彩色粉袋4 个弹基线用粉笔2 盒做标记用钢卷尺5 米5 把度量尺寸皮卷尺30 米或2 把度量尺寸铁桶45cm8 个搅拌液料小铁桶6 个装混合后电动搅拌器200w1 台搅拌液料油漆刷6 把涂刷液料刮板(橡皮)6 个刮涂混合料压辊4 把滚压卷材滚刷4 把涂刷液料灭火器5 个消防第一节 施工条件2.3.1 三元乙丙橡胶防水卷材施工条件 基层必要坚硬,无空鼓、起砂、裂缝、松动、掉灰、凹凸不平等缺陷,无油污、残渣,表面平

5、整光滑、干燥、干净,含水率9%(检测办法为:将1m卷材平铺在找平层上,阳光照射34小时,掀开检查找平层覆盖部位未结露,卷材背面未见水印)。找平层平整度用2m直尺检查,表面凹凸不平不得超过5mm, 且应平缓变化,每米长度内不得多于一处。地漏、管根、阴阳角、找平层、变形缝、施工缝等易发生渗漏部位作完附加增强层等增强解决,阴阳角作成圆弧(R=50)。 2.3.2 911 聚氨酯涂膜防水施工条件 基层必要坚硬,无空鼓、起砂、裂缝、松动、掉灰、凹凸不平等缺陷,无油污、残渣,表面平整光滑、干燥、干净,含水率9%(检测办法为:将1m卷材平铺在找平层上,阳光照射34小时,掀开检查找平层覆盖部位未结露,卷材背面

6、未见水印)。找平层平整度用2m直尺检查,表面凹凸不平不得超过5mm, 且应平缓变化,每米长度内不得多于一处。找平层表面要光滑、平顺,收头要圆滑,坡度符合图纸设计规定;穿过防水层管道根部、地漏、阴阳角等部位,做完附加增强层等增强解决,刷完聚氨酯底胶。 2.3.3 材料供应 防水材料由专业防水公司负责提供,进场后材料要做复试,见证取样合格后,方可投入使用。 第一节 施工管理组织机构项目组织管理机构图见图2-1。施工办法第一节 地下室底板上防水、顶板及外墙防水施工工艺采用9II聚氨酯涂膜防水,涂刷三遍,总厚度2.0mm。施工工艺为:清理垫层表面 1:3水泥砂浆找平层压光 清理找平层表面 涂刷底胶(相

7、称于冷底子油) 细部附加层施工 第一遍涂膜 第二遍涂膜 第三遍涂膜 防水层验收 保护层施工 。3.1.1 找平层质量规定找平层表面必要坚硬,无空鼓、起砂、裂缝、松动、掉灰、凹凸不平等缺陷,无油污、残渣,表面平整光滑、干燥、干净,含水率9%(检测办法为:将1卷材平铺在找平层上,阳光照射34h,掀开检查,找平层覆盖部位未结露,卷材背面未见水印)。找平层平整度用2m直尺检查,表面凹凸不平不得超过5mm, 且应平缓变化,每米长度内不得多于一处。防水层施工前,必要再次将找平层表面灰尘等杂物清除干净。 3.1.2 涂刷底胶(冷底子油) (1)配备底胶:先将聚氨酯甲料、乙料加入二甲苯,比例为11.5:2(重

8、量比),充分搅拌,配备量依照施工实际状况随配随用。 (2)涂刷底胶:将配备好底胶均匀涂刷在基层表面,涂刷量为0.1750.025kg/m2, 涂后常温季节4h后来,手感不粘时,即可进行涂膜施工。 3.1.3 涂膜防水层施工 聚氨酯防水材料为:聚氨酯甲料、聚氨酯乙料和二甲苯,配比11.50.2(重量比)。(1)涂膜防水材料严格按配合比进行拌合,并用电动搅拌机进行强力搅拌。 (2 )附加层施工。地面抗浮锚桩,阴、阳角等部位,在大面积涂刷前,先按大样图规定做一布二油防水附加层,两侧各压交接缝150mm。然后涂刷第一道涂膜防水材料,常温4h表干后,再刷第二道涂膜防水材料,24h实干后,进行大面积涂膜防

9、水层施工。 (3)涂膜防水层施工。 第一道涂膜防水层:用塑料或橡皮刮板将已配好聚氨酯涂膜防水材料均匀涂刮在已涂好基层表面,每平方米用量为0.8kg,不得有漏刷和鼓泡等缺陷,24h固化后,进行第二道涂层。 第二道涂层:采用与第一道涂层互相垂直方向均匀涂刷在涂层表面,涂刮量与第一道相似,不得有漏刷和鼓泡等缺陷; 第三道涂层:采用与第二道涂层互相垂直方向均匀涂刷在涂层表面,涂刮量与第二道相似,不得有漏刷和鼓泡等缺陷;三道涂膜总厚度为2.0mm(用千分尺检查)。(4)涂膜防水层收头必要用涂料刷34遍。3.1.4防水保护层构造混凝土底板、顶板防水保护层采用200g油毡保护层,外墙防水保护层采用120mm

10、厚砖墙砌筑。第一节 屋面防水施工工艺屋面采用三元乙丙橡胶防水卷材,采用空铺法施工。附加层卷材与基层粘贴、卷材与卷材粘贴以及所有卷材与立面粘贴,依然采用满粘法施工,厚度1.5mm。施工工艺为:屋面构造混凝土表面缺陷修补 抹1:3水泥砂浆找平层 找平层表面清理 涂刷基层解决剂 涂刷粘胶剂 满粘阴阳角及穿防水层管道、地漏等附加层 铺贴大面防水卷材 卷材搭接缝粘贴及封边 清理、检查、修补 验收 保护层施工。3.2.1 基层缺陷解决规定混凝土基层结实、平整,无尖锐凸起,无松散物体,无油污。屋面混凝土浇筑时,应振捣密实,表面压光,减少蜂窝、麻面及过大凹凸不平。对于蜂窝、麻面等缺陷,必要先将松散某些凿除,再

11、以聚合物水泥砂浆填平补实。对于混凝土表面凹凸不平过大处,应先尽量凿、铲平整,再以聚合物水泥砂浆修补平顺。对于混凝土表面水泥砂浆残留物、水泥浮浆、混凝土残渣等,必要彻底铲除干净,保证混凝土表面平顺及找平层粘结质量。3.2.2 水泥砂浆找平层找平层表面必要坚硬,无空鼓、起砂、裂缝、松动、掉灰、凹凸不平等缺陷,无油污、残渣,表面平整光滑,干燥、干净,含水率9%。找平层平整度用2m直尺检查,表面凹凸不平不得超过5mm, 且应平缓变化,每米长度内不得多于一处。在设计有坡度规定期,找平层表面坡度必要符合设计规定。防水层施工前,必要再次将找平层表面灰尘等杂物清除干净。 3.2.3 涂刷基层解决剂 基层通过隐

12、蔽验收合格后,在须采用满粘法施工部位涂刷配套基层解决剂。 将基层解决剂均匀涂刷在基层上,厚度一致。基层解决剂要用力薄涂,基层解决剂将渗入到基层毛细孔中,待溶剂挥发后,在基层表面形成一层很薄薄膜牢固粘在基层表面。 3.2.4 细部附加增强解决 对阴阳角、穿过防水层管道根部、地漏等部位,在铺贴卷材之前,先按大样图规定做增强解决。详细操作如下: 一方面依照细部形状按大样图规定尺寸将附加卷材剪裁好,打胶之前,先在细部放一下,视尺寸、形状适当后,再将粘胶剂分别涂刷在基层表面和卷材背面,待20min 后(胶面手触不粘),及时粘贴在基层表面,并压实铺牢。附加卷材铺贴时,不要拉紧,要自然松铺无皱折即可。如大样

13、图未明确表达,该处附加层宽度为300mm。附加层卷材厚度均为1.2mm。 3.2.5 弹线 在已涂刷好基层解决剂并已干燥基层表面,根据卷材宽度弹好铺贴卷材基准线。 在卷材背面上,根据规定搭接宽度,弹出搭接缝尺寸线。 3.2.6 铺贴卷材 (1 )在须采用满粘法施工部位涂刷基层胶粘剂,将配套冷粘胶分别涂刷在基层表面及卷材表面。基层按事先弹好位置线用长柄滚刷涂刷。同步,将卷材平置于施工面附近基层上,用干净布抹去卷材拟涂胶表面灰尘,划出长短边搭接宽度,然后在搭接宽度之外某些均匀涂刷配套冷粘胶。涂刷时,按一种方向进行,厚薄均匀,不漏底、不堆积。 (2)基层及卷材分别涂胶后,晾放约20min,等溶剂挥发

14、。待胶面手触不粘即可进行粘贴。施工人员将卷材抬起,涂胶面向下,将顶端粘贴在定位线处,再沿基准线向下缓缓放下,粘贴压实。粘贴时,卷材不得拉伸。随后用胶辊用力向前、向两侧滚压,排出空气,使卷材牢固粘贴在基层上。 (3 )铺贴平面和立面相连三元乙丙橡胶防水卷材时,先铺贴平面,然后由下向上铺贴,并使卷材紧贴阴角,不得空鼓。 (4 )铺贴平面卷材时,将卷材抬到铺贴起始端,对准弹好基准线,边铺卷材边压实,随后一人用手持压辊滚压卷材,排出空气,贴实粘牢。 (5 )铺设立面卷材时,卷材自下而上铺贴,办法也是边粘贴边压实,铺贴时不要故意拉紧卷材,而要在自然状态下进行铺贴。 (6 )屋面坡度图纸设计为0.5 %、

15、1%、2% ,故卷材平行于屋脊铺贴。天沟、檐口卷材铺贴时,顺天沟、檐口方向。 (7)防水层施工时,先作好节点、附加层和屋面排水比较集中部位(如檐口、天沟等)解决,然后由屋面最低标高处向上施工。 (8)水落口杯、天沟、檐沟、反梁过水孔、穿过防水层管道、分格缝、防水层收头解决详见大样图,阴阳角解决如下:阴阳角处基层做成R=50圆弧,加铺一层卷材,阴角处以全粘实铺为主,阳角处以空铺为主,附加层宽度为300mm。3.2.7 卷材搭接封边(1)空铺法施工三元乙丙橡胶防水卷材搭接宽度,长边为100mm,短边为150mm;(2)先在上下两层卷材搭接面分别涂上“卡莱尔”三元乙丙专用搭接胶(EP-95),晾放约

16、20分钟,等溶剂挥发完。(3)待胶面手触不粘时,在下层卷材上距其外边沿10mm处打美国“卡莱尔”内密封膏,即可进行粘贴。(4)粘贴要从一端顺卷材长边方向至短边方向进行,用手持压辊滚压,使卷材和基层牢固粘合。(5)卷材搭接缝外边沿应用美国“卡莱尔”外密封膏密封。3.2.8 防水卷材收头三元乙丙卷材在立面收头,收头卷材端部裁齐后压入凹槽(外墙予留30mm宽,30mm厚凹槽),并用聚氨酯密封材料嵌填封严。凹槽距完毕后地面高度不少于250mm。3.2.9 防水保护层屋面防水保护层采用40mm厚细石混凝土。(配筋4150双向配筋)第一节 防水大样图图3-1 底板/侧墙节点防水大样图图3-2 底板后浇带节

17、点防水大样图图3-3 侧墙穿防水层管道防水大样图图3-4 卷材外墙顶部收头大样图(一) 图3-5 卷材外墙顶部收头大样图(二) 图3-6 屋面/女儿墙防水大样图 图3-7 屋面穿防水层管道防水大样图 图3-8 屋面雨水斗防水大样图 图3-9 三元乙丙卷材搭接示意图 图3-10 屋面排气管分部示意图技术质量保证办法第一节 三元乙丙橡胶防水卷材4.1.1 关于证书 三元乙丙橡胶防水卷材必要有出厂质量证明书、厂家材料检查报告和使用阐明书,同步应有本地材料准用证,进入现场后监理见证取样性能检查复试报告并且外观检查合格。 4.1.2 三元乙丙橡胶防水卷材物理力学性能及外观规定 见表4-1、表4-2。物理

18、性能(执行原则:HG2402-92) 表4-1 项 目性能规定(合格品)拉伸强度常温(MPa)7扯断伸长率(%)450直角形扯破强度常温(N/cm)245不透水性,0.1MPa,30min合格加热伸缩量(mm)延伸,1.65延伸率(%)350固体含量(%)94低温柔性,-30无裂纹不透水性:0.3MPa,30min不渗漏涂膜表干时间(h)4 不粘手涂膜实干时间(h)12 无粘着4.2.3 储运保管 涂膜防水涂料包装容器必要密封,容器表面应有明显标志,标明涂料名称、生产厂名、生产日期和产品有效期。涂料储运和保管环境温度不得低于0,并不得日晒、碰撞和渗漏。第一节 质量检查4.3.1防水层施工中,每

19、一道工序完毕后,必要由专人进行检查,合格后,方可进行下一道工序施工。4.3.2找平层平整度用2m靠尺和塞尺检查;面层与直尺最大间隙不得不不大于5mm,空隙平缓变化,每米长度内不多于一处。4.3.3涂膜层厚度检查,待涂膜固化后,使用壁纸刀划一小块,用游标卡尺检查其厚度。4.3.4屋面防水施工完毕,做蓄水检查,其蓄水时间不得不大于24h。4.3.5卷材与卷材搭接缝,必要粘结牢固、封闭严密,不容许有皱折、孔洞、翘边、脱层、滑移或也许导致渗漏水其她外观缺陷存在,搭接缝宽度须符合规定。4.3.6已施工好防水层要及时施工保护层,在保护层施工之前不得进行其他工序施工,且不得穿带钉鞋在其上行走。4.3.7突出

20、地面管根、地漏、排水口等处周边防水层不得碰损,部件不得变位。地漏、排水口等处必要保持畅通,施工中防止杂物掉入,试水后必要进行认真清理。4.3.8涂膜防水层施工完毕,通过24h以上蓄水实验,未发现渗水、漏水为合格。4.3.9聚氨酯涂膜防水层施工过程中,未固化前不得上人走动。4.3.10聚氨酯涂膜防水层施工过程中,必要注意保护门口、墙面等部位,防止污染成品。第一节 应注意质量问题4.4.1 空鼓 (1)片材防水层和聚氨酯涂膜防水空鼓发生在找平层与片材之间,其因素是防水层中存有水分,找平层未干,含水率过大,应控制施工中基层干燥限度,含水率低于9%为宜。 (2)片材起泡形成空鼓,人工涂基底胶均匀限度不

21、好,有薄有厚,在相似晾置时间下,胶膜厚地方,胶中溶剂挥发不尽,片材贴合后,溶剂溶涨片材浮现气泡,应提高工人操作技术,将胶粘度配制均匀,涂刷均匀,控制晾置时间,一定达到指干后方可贴合。(3)基层表面密实限度不均匀,故涂胶时,局部吃胶量不同。在相似条件下,局部吃胶量较多地方,溶剂挥发不尽,导致挥发过程中,溶涨片材,引起气泡。基层涂胶速度要快些,避免在同一处重复涂刷。 (4)片材贴合后,排除空气不彻底,也是导致空鼓因素之一。应用力从一端按顺序依次滚压,排出空气之后,用铁辊仔细轧实。 (5)片材接头处,重复涂胶,也容易导致接缝处起泡空鼓。应在接头处,采用分时间段间隔操作。在接头处,不可用力多次滚压,避

22、免用力不均,使接头处压翻。同步,接头不适当粘合太早,以便气泡排出。4.4.2 皱折 (1)片材铺贴时不适当用力拉伸,但恰当用力可避免片材边沿浮现皱折,短向接头可将局部片材裁齐,接头贴合后,滚压时,用力要均匀,避免将片材推出皱折。 (2)在细部变截面部位,应裁剪合理,避免浮现皱折。 4.4.2 翘边 (1)在接头部位涂刷一定要均匀到位,不可漏刷,底片涂胶可多余预留线1020mm,一定要晾至指干,滚压要及时认真,用力均匀,如有干边及时补胶。(2)接头部位清理一定要干净,如有污染,应用溶剂擦洗干净。4.4.3 渗漏(1)片材破损,孔、洞,搭接处粘接不牢,搭结长度不够等,是导致防水层渗漏几种因素,应在

23、施工中加强检查,严格执行工艺规程,认真操作,分工序严格把关。(2)特别注意,聚氨酯涂膜防水涂刷完毕后,需晾干后才干开始第二次涂刷,禁止人为破坏4.4.4 成品保护(1)铺好片材防水层和聚氨酯涂膜防水层及时按设计规定采用保护办法,不得损坏,以免导致后患。(2)防水施工要与关于工序作业配合协调,进入防水作业面施工现场人员不得穿带钉子鞋作业、走动。(3)施工现场有专人负责看守下道工序操作,不得使用手推车行驶,使用铁锹等工具时应避免铲破防水层,如有破损要及时修补。(4)防水层施工完毕后,应及时做好保护层,进行回填土。防水保护层施工时,导墙上侧必要用300mm宽油毡保护防水层。安全消防办法第一节 安全消

24、防办法5.1.1操作人员必要戴好安全帽,系好安全带(高空作业),卷材施工时,不容许穿带钉鞋。5.1.2 防水层在雨天、雪天、五级风(含五级)以上均不得施工(通过收听天气预报来判断)。基层干燥度不符合规定规定期,不适当施工防水层。5.1.3 防水材料运送及贮存应禁止烟火,堆放处要远离热源及易燃品,堆放高度不超过1.5米,并放置合格灭火器,做好现场标记。5.1.4 运送路线要畅通,各项运送设施要牢固可靠,屋面孔洞及檐口必要有安全办法。5.1.5施工过程中操作工人要随作业面携带合格灭火器。5.1.6对交叉作业工作面,要做暂时防护,电气焊施工时要做围挡,防止火星四射到防水施工作业面。5.1.7作业面空

25、气流通不畅时,要经常换气,必要时,安装通风设备和输氧设备,防止中毒。第一节 夜间施工保障办法5.2.1正常夜班为晚上6时30分至12时00分。所有班组要统一夜班作业时间,以免过度劳累导致安全事故,工人禁止日夜持续作业。5.2.2特殊工序不得在夜间施工。5.2.3由专门电工负责夜班加班电工作业,加班前提前15分钟布置好照明设施,其照度必要满足操作规定。5.2.4项目部管理层每晚有专人值班,及时解决各种突发事件。5.2.5加强材料保管办法,巡逻工人24小时值班,对夜间携带防水材料出门者要予以制止。5.2.6保证工人夜餐供应。5.2.7严格监督文明施工,不得随处大小便。第一节 现场安全、保卫5.3.

26、1建立健全安全、保卫制度,贯彻治安、防火管理负责人。5.3.2施工现场配备专职保安人员,昼夜值班,做好进入防水施工现场人员登记手续,不容许非工种人员进入施工现场,对工地实行警卫,防盗防火、防突发事件。5.3.3保安人员必要通过专门培训,配备保安装备,穿统一制服,保证工地治安达到本地安全规定规定。5.3.4施工现场管理人员、作业人员必要配佩带工作卡,标明相片、姓名、单位、工种或职务,管理人员和作业人员标卡应分颜色区别。5.3.5现场不准留宿家属及闲杂人员。环保与文明施工办法第一节 文明施工6.1.1 施工完毕,剩余卷材不得处处乱扔,特别是零散小块卷材,要及时收集倒入固定垃圾箱,保持施工环境整洁,

27、做到工完场清。6.1.2涂膜防水施工中使用甲、乙组份和清洗剂,使用后必要将容器封盖盖紧,不得随意乱扔、乱倒。6.1.3现场准备足够消防器材及消防设施,保持消防道路畅通;使用胶粘剂时应特别注意防火。第一节 环保规定6.2.1所进各种材料必要符合环保规定,并有合格证和环保检测报告。6.2.3涂膜材料须设专门存储处,安装通风设备并贴好明显标记,提示其他非专业工种。6.2.4防水材料进场后,要做见证环保检测。6.2.5防水材料废桶和包装及使用坏旧工具,规定有专业资质回收公司进行回收,并做好出入记录,防止第三方污染。6.2.6施工过程要做好各项记录,符合IS14000和IS18000原则体系规定,达到认证规定。6.2.7施工过程严格控制各道工序,减少对环境污染。
