超前钻综合项目施工专项方案.doc

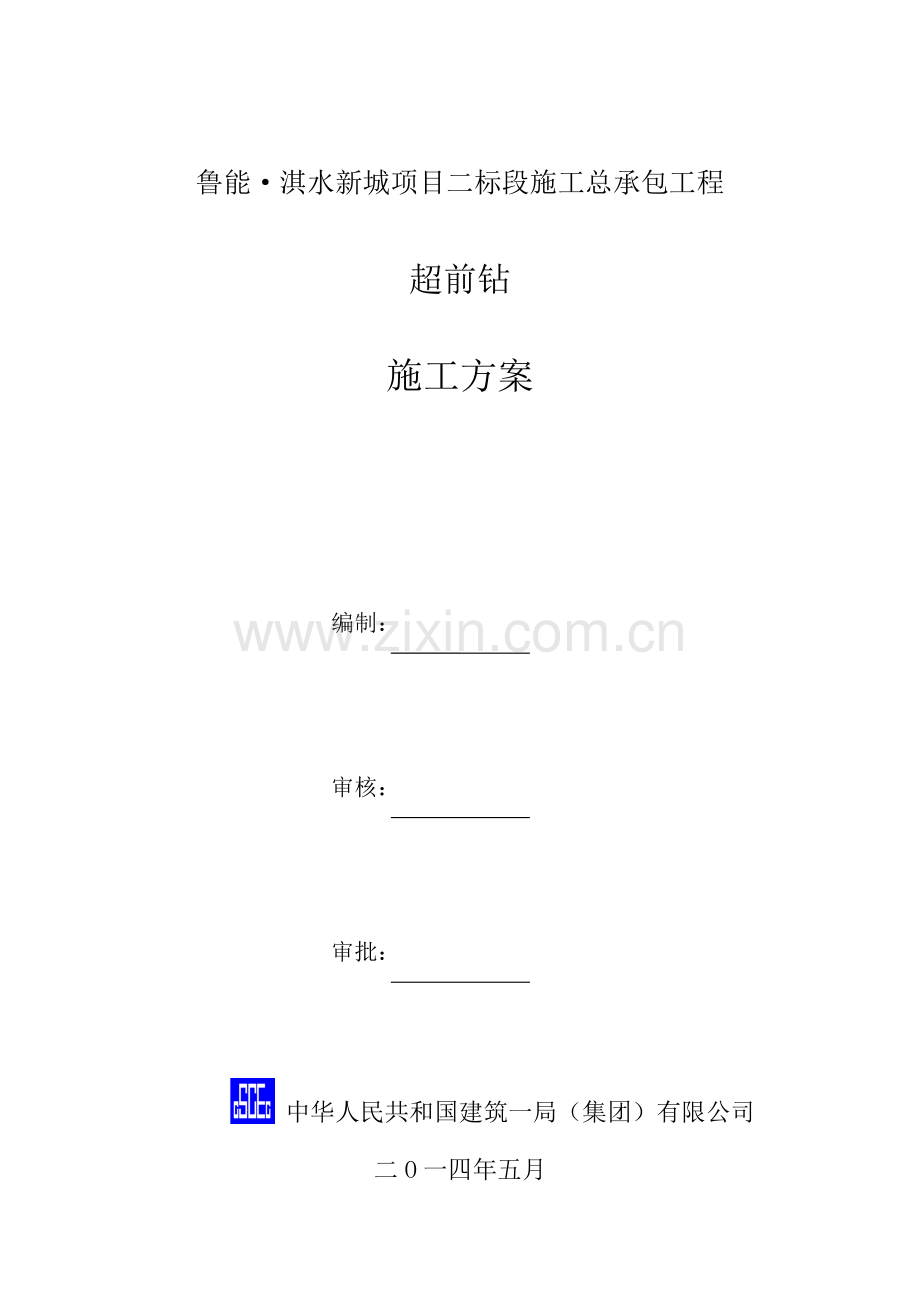

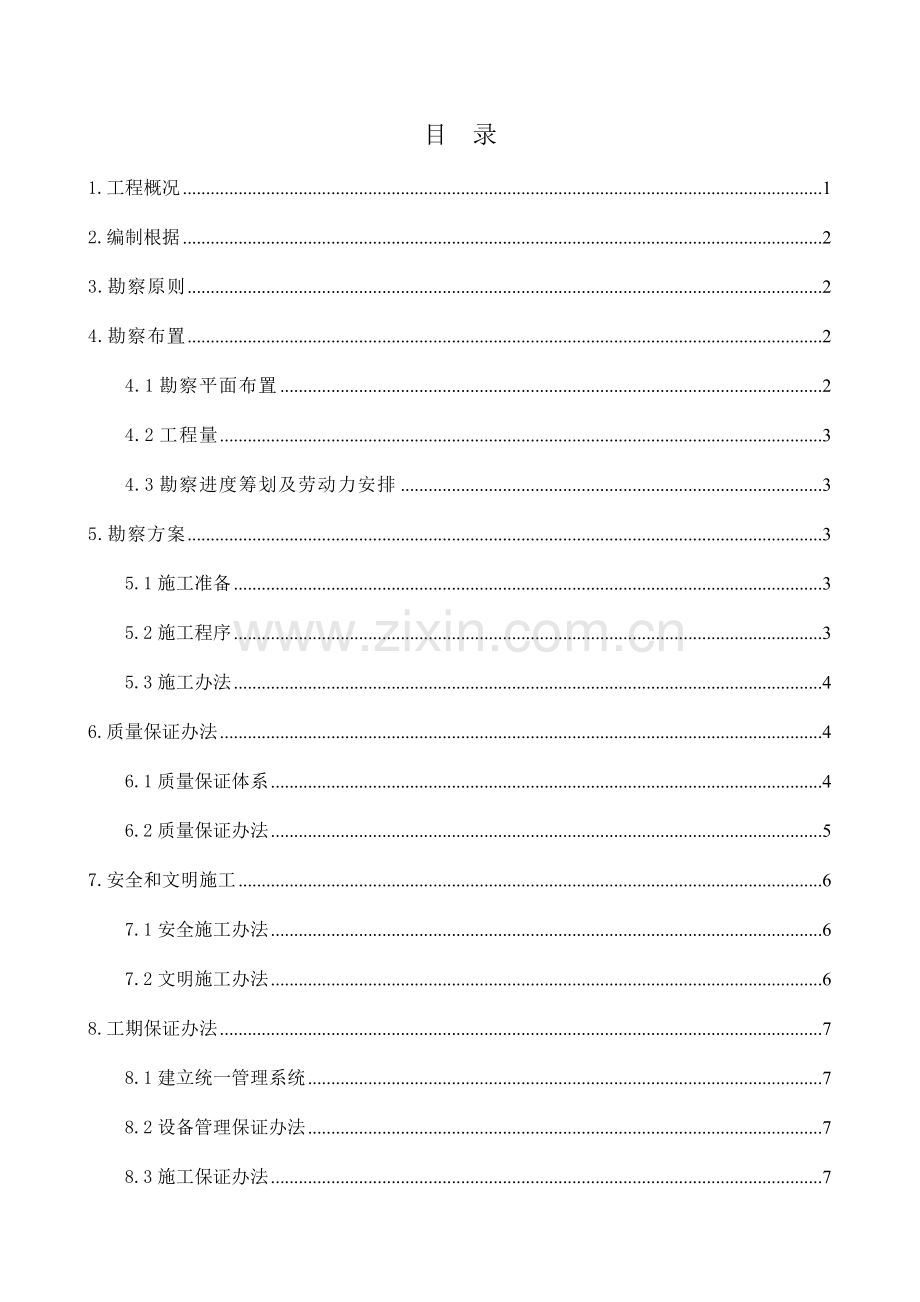

鲁能淇水新城项目二标段施工总承包工程超前钻施工方案编制： 审核： 审批： 中华人民共和国建筑一局（集团）有限公司二O一四年五月目 录1.工程概况12.编制根据23.勘察原则24.勘察布置24.1勘察平面布置24.2工程量34.3勘察进度筹划及劳动力安排35.勘察方案35.1施工准备35.2施工程序35.3施工办法46.质量保证办法46.1质量保证体系46.2质量保证办法57.安全和文明施工67.1安全施工办法67.2文明施工办法68.工期保证办法78.1建立统一管理系统78.2设备管理保证办法78.3施工保证办法78.4与业主、设计、施工单位联系78.5现场施工保证办法78.6完毕资料保证办法79.应急办法89.1成立施工应急领导小组89.2职责89.3机械事故应急预案89.4台风、雨季应急预案99.5台风施工应急预案1010.环保办法1110.1噪音污染防制办法1110.2水污染防治办法1110.3固废污染防治办法111.工程概况本工程使用冲孔灌注桩，承载方式为端承桩，持力层为层中微风化花岗岩层，桩端嵌入基岩深度不不大于一倍桩径。地勘报告提供资料表白地下持力层岩层起伏较大，依照桩基图纸及设计规定，本工程采用一桩一孔超前钻以查明地下岩层分布及标高、厚度等地质条件，为桩基施工提供可信根据。设计规定超前钻深度不应不大于桩端如下3倍桩径，且不应不大于桩端如下3m（两者取大值）。依照桩基施工图，本工程桩径800mm、1000mm，且规定桩端嵌入基岩1倍桩径，超前钻深度确以为进一步持力层中微风化花岗岩5m。根据地勘报告，本工程场地内揭露地层为素填土、砂质粘性土、下伏基岩为花岗岩，地质条件如下表：地层名称编号状态土层厚度（m）压缩模量Es (Mpa)天然地基承载力特性值fak(KPa)钻孔灌注桩桩侧极限阻力原则值qsk(KPa)桩端极限阻力原则值qsk(KPa)素填土松散0.401.20-20-砂质粘性土可塑坚硬0.5021.506.2018085-全风化花岗岩硬塑坚硬1.0039.106.66250120-强风化花岗岩碎石土状0.5022.6030.00*3201802200中微风化花岗岩中微风化0.706.10-6000frk=60.92MPa本工程场地内地下水类型重要为层全风化花岗岩雨季时含少量暂时性空隙潜水，层强风化花岗岩和层中微风化花岗岩中少量基岩裂隙水，重要由大气降水和地下径流补给。2.编制根据2.1鲁能淇水新城项目二标段施工总承包工程钻（冲）孔灌注桩(墩)设计阐明、X楼桩定位图、Y楼桩定位图、Z楼桩定位图设计图纸。2.2建筑地基基本工程施工质量验收规范（GB50202-）。2.3岩土工程勘察规范GB50021-()。2.4鲁能文昌印象小镇（43号地块）住宅项目二标段岩土工程详细勘察报告。2.5建筑桩基技术规范（JGJ94-94）2.6建筑地基基本设计规范（GB50007-）2.7高层建筑岩土工程勘察规程JGJ72-3.勘察原则3.1按照设计规定在灌注桩正式开始施工前，进行灌注桩超前钻孔，再依照实验成果以及施工技术规定规定和监理工程师批示编制灌注桩施工办法，并经批准后方可进行桩基施工。3.2进行超前钻孔施工单位，必要具备工程勘察乙级或以上资质。3.3因地制宜，与其她各职能部门互相配合，合理运用既有条件，科学管理，使工作顺利进行。3.4按质量、安全与环保规定，进行每道工序施工作业，文明施工。4.勘察布置4.1勘察平面布置依照本工程特点及桩基数量，采用一桩一钻探孔，安排20台100型钻机及有关配套设施，保证22#、24#、25#、12#楼4栋前期具备开工条件楼栋在15天内完毕勘探作业，其她楼栋开始勘探后15天内完毕勘探作业，以保证业主工期规定。4.2工程量6、22、25、27号楼各有118根直径为800mm桩，7、8、10、23、24、26号楼各有118根直径为800mm和3根直径为1000mm桩，9、11、12号楼各有101根直径为800mm桩，每栋楼平均桩长为20m。4.3勘察进度筹划及劳动力安排依照地质报告，本工程冲孔灌注桩平均长度在10m30m之间，本次勘察暂定于5月18日开工，由于现场大某些主楼被其她单位临建所占用或场地未拆迁，勘察时间将会推延，但保证每栋主楼野外工作12天完毕，同步进行土工测试，资料整顿，编制报告等均同步进行流水作业，在完毕野外作业后3天之内，完毕报告编制，将正式出版报告交付甲方使用，保证总工期15天内完毕所有工作。每栋楼安排5个班组，每个班组3人。5.勘察方案5.1施工准备5.1.1开孔前应对钻探设备安装质量、水、电、交通、场地、安全防护设施等方面做好全面检查验收，必要达到施工设计和安全技术规定。5.1.2施工所用工具材料，如钻具、钻头、套管、油料、粘土、冲洗液、拧卸工具、取芯取样工具、测试工具，岩芯箱等数量要足够，品种配备齐全。5.1.3现场各类物资必要摆放整洁，保持现场文明、卫生、整洁。5.2施工程序 5.2.1施工工艺流程平整场地钻孔点位测设制作泥浆池封孔、清理场地移至下一孔位测静止水位钻进、取样、测试钻机移至点位5.2.2施工机具选取依照本工程特点，选用100型钻机进行施工，此外，选用一台数码相机进行施工照片采集，型号为Nikon coolpix s2700。5.3施工办法5.3.1场地平整施工平台平面尺寸应按桩基设计平面尺寸、钻机数量和钻机底座平面尺寸、钻机移位规定、施工办法以及其她配合施工机具设施布置等状况而定。依照现场状况进行平整、压实。5.3.2桩位放样依照设计蓝图测量控制点，布设并测量出施工测量控制网，根据施工测量控制网进行施工放样。一方面放出墩位中心线，再分别测放出各桩位中心线。放样成果及时上报监理部门核查，待监理部门批准后方可进行下一步施工。5.3.3钻机就位钻机架立牢固，支座稳固，钻杆竖直。5.3.4空钻、取芯钻进过程中，保证钻杆垂直度，取芯长度依照机械参数及岩性可做调节，所有芯样均应排放整洁、编号齐全，装入芯箱，统一存储在项目部。6.质量保证办法6.1质量保证体系对于本超前钻探工程项目施工，项目经理为质量第一负责人，项目技术负责为质量直接负责人，工程质量管理实行项目技术负责领导下质检工程师负责制，通过专职质量员和各部门、区域主管及兼职质检员，对工程进行全面控制、检测、信息反馈和进行质量问题解决，同步接受业主委派监理工程师及其代表对整个工程监理工作。为贯彻质量方针，保证质量目的在本工程项目实现，针对本工程项目，根据ISO规定建立质量体系组织机构，拟定质量职责和质量活动内容及规定，明确施工过程中质量控制程序。6.2质量保证办法本超前钻探项目，项目经理负责整个施工过程。下设技术组、钻探施工组、测量组、打井组、地质灾害危险性评估组、物资供应组、后勤组，各工作组各施其职，互相配合，对项目质量、进度安全进行全方位管理。质量监控贯穿于施工全过程，由项目技术负责负责领导，质监员和班、机组长负责各环节详细监控工作，每天汇总、通报质量和进度状况，每周进行一次小结；每孔完毕后须由技术负责人检查验收后才干终孔，每孔均须有机组长、班长、记录员、技术负责人订立质量评估意见。建立质量监控体系，拟定项目部质量管理职责如下：1）项目经理（1）执行公司质量体系文献，对工程质量全面负责，保证质量体系持续有效地运营；（2）对项目部质量管理职责进行分派，明确各自职责并认真贯彻；（3）增强质量意识，认真履行合同所规定质量目的；（4）负责工程质量筹划编制及实行，保证全面履行合同规定；（5）负责安全办法实行，保证安全施工；贯彻文明施工，保证现场符合“标化”管理规定。2）项目技术负责（1）协助项目经理贯彻公司质量方针和质量目的，负责工程施工技术指引和质量监督；（2）主持审批施工组织设计及新技术、新工艺、新材料在项目上推广应用；（3）主管质量问题分析、鉴定、解决及纠正办法制定；（4）执行质量否决权，对不合格品有权责令停工、返工。3）技术员（1）协助项目经理按施工组织设计和质量筹划内容贯彻各项工作；（2）依照工程进度，负责编制施工进度筹划表；（3）参加钻孔终孔验收；（4）负责施工前做好关于人员或机台人员技术交底，及时记好记录，收集完整技术资料。4）安全员（1）负责执行安全生产关于规定，参加安全办法制定；（2）详细负责现场安全生产管理，保证安全施工；（3）检查监督安全生产办法贯彻，及时消除安全隐患，及时向主管部门报告安全生产状况；（4）检查督促班组对新进场人员进行安全教诲，做好关于资料收集保存。5）资料员（1）认真执行上级部门对现场施工资料管理关于规定；（2）全面负责现场施工资料收集、整顿、编目、归档；督促检查关于资料及记录，对不符合规定规定有权提出批评建议并责成改正。7.安全和文明施工7.1安全施工办法7.1.1成立安全施工管理专班，认真贯彻执行国家颁发建筑安装工程安全技术规程和关于加强建筑公司安全施工规定，牢固树立“安全第一”思想，文明施工，禁止盲目冒险作业。7.1.2施工、技术交底同步，进行安全交底。7.1.3对机械进行一次安全技术检查，禁止机械带病作业。7.1.4必要戴安全帽进入工地。7.1.5防止闲杂入员进入施工区域，设立安全标志和警示牌。7.1.6施工期间班组要经常进行安全意识教诲，从思想上注重安全意识防护。7.1.7除专职安全员外，每班班长兼各班安全员，加强岗位安全管理。7.2文明施工办法7.2.1协调好与周边居民关系。7.2.2机械设备挂牌运转，在行人通行地方设立施工标志牌。7.2.3及时清洁生活设施，清理钻孔周边泥浆、芯样，保证场区整洁。8.工期保证办法为保证项目顺利进行，采用如下程序控制： 8.1建立统一管理系统采用项目管理法，成立现场超前钻探指挥部，由指挥部统一调度，保证人员、设备、资金合理安排和使用。统一组织、管理各项生产技术工作实行保证该项目按期保质保量完毕。认真做好施工组织工作和进度筹划工作，对前期准备工作中各项工作进行安排；依照工作量分布状况和工期规定，合理安排人员、设备，保证工期规定。8.2设备管理保证办法对于投入设备、仪器进行全面检查，杜绝设备带病进场，并准备充分易损零配件，便于现场及时更换。同步配备专业维修人员，对于设备和仪器进行保养，有问题时及时修复。机械设备管理，对该项目设备投入不少于筹划安排，对的、合理使用机械设备，加强机械设备管理，如果浮现超过进度筹划情形，可安排晚上加班或增调钻机设备以保证工程进度。8.3施工保证办法在我方范畴内抽调一批技术业务能力强，素质高，有同类工程超前钻探经验并对本场区地质状况较为熟悉技术干部和工人，构成超前钻探队伍。8.4与业主、设计、施工单位联系派专人负责与业主、设计、施工单位联系，依照业主、设计、施工需要，合理安排各阶段工作，及时提供地质资料，并及时反馈超前钻探过程中浮现新状况，避免浮现返工和不必要挥霍。8.5现场施工保证办法派遣专职协调能力强人员，协调钻探场地、补偿等问题，使钻探可以顺利进行。8.6完毕资料保证办法由于工期紧，需解决大量数据，为保证资料持续、精确出来，我方将做到钻孔资料当天完毕，数据当天解决（录入电脑），保证资料及时完毕，提高效率，为按期完毕项目工作打下坚实基本。9.应急办法在超前钻施工过程中，火灾、触电、机械伤害、台风暴雨等是施工中经常发生安全事故，针对超前钻施工阶段，制定专项应急预案。9.1成立施工应急领导小组组 长：韩建国副 组 长：王永琪成员：胡敏涛、周长贵、孔二贝超前钻施工期间，现场组建两只应急抢险队，负责现场突发事件抢险；第一抢险队：超前钻分包构成 第二抢险队：现场保安成员：王强、陶松、杨海岭、贾洪伟、邱一雷、李强应急抢险队由项目应急领导小组负责总指挥。9.2职责 9.2.1应急救援领导小组职责负责突发事故应急救援工作策划、人员配备；负责应急救援物资、车辆、机械设备以及救援资金储备；负责事故发生时救援组织和指挥协调；负责应急现场救援记录和事故因素分析，参加事故调查解决。9.2.2应急预案领导小组组长职责组长负责施工过程中事故发生时应急解决全面工作。9.3机械事故应急预案9.3.1应急办法1）事故发生后在现场人员应及时切断电源；2）组织人员急救伤员尽快解除重物压迫，减少挤压力综合症发生，并转移至安全地方；3）若挤压部位有开放创伤及出血者，应及时止血；4）若有骨折（伤肢等）应及时用夹板等简朴固定期；5）及时拨打120急救中心讲明事故地点、严重限度，并派人到路口接应，迅速转往医院；6）及时拨打现场值班电话和告知关于负责人员。9.3.2应急物资常备药物：消毒用品、急救物品（绷带、无菌敷料）及各种惯用小夹板、担架、止血袋、氧气袋。9.3.3通讯联系医院救护中心：120 报警：110 火警：119项目负责人：韩建国： 现场负责人：王永琪： 胡敏涛： 安全总监：孙鑫： 9.4.4注意事项1）事故发生时应组织人员进行全力急救，视状况拨打120急救电话和立即告知关于负责人；2）注意保护好事故现场，便于调查分析事故因素；3）对伤肢不应抬高、按摩或热敷；4）止血时应避免加压，不用止血带（除有大血管破裂以外）。9.4台风、雨季应急预案文昌地处海南省，在低纬度热带北缘，属于热带海洋气候，常年高温多雨多台风，这就为施工中带来许多不拟定危险因素，因而项目有针对性制定防台风雨季应急预案。9.4.1组织建立雨季施工组织机构在雨季施工时间，项目部和超前钻分包单位成立防汛领导小组和抢险救灾队。注意气象预报，做好防范工作。如有险情，及时组织抢险，尽量将损失减少到最小，并能在最短时间里恢复生产。防汛领导小组由项目经理任组长，抢险救灾队由项目副经理任队长，成员涉及项目部各部室人员及超前钻分包工人。9.4.2雨季期间防汛制度1）加强和气象站联系，密切关注雨期天气状况。2）雨季期间，工班设值班人员，24小时值班，发现意外状况及时向防汛领导小构成员报告。3）雨季施工期间，加强对各种防汛设施、设备检查，及时发现问题，及时解决，将隐患消灭在发生前，保证施工安全。4）下雨时，设专人对施工场地内及周边管道，排水系统进行监视，发现问题须及时上报解决。9.4.3雨期施工预控办法1）雨期施工重要应做好防雨、防雷、防电、防汛等工作。2）雨期施工前要依照雨期施工项目编制雨期施工办法，所需材料要在雨期施工前准备好。3）做好施工人员雨期 施工培训工作，组织有关人员进行一次施工现场准备工作全面检查，涉及暂时设施、临电、机械设备等项工作。4）检查施工现场及生产生活基地排水设施，疏通各种排水渠道，清理雨水排水口，保证雨天排水畅通。5）防暴雨办法：接到暴雨预报后，及时遮盖施工物资材料、机械设备、电器设备等，以保证其不被雨水淋打、浸泡。暴雨浮现时，及时停止场内所有混凝土施工、吊装作业、焊接作业以及其她有危险性施工作业；施工车辆暂停行驶；切断高压电源，关闭现场发电、用电设备。6）雨季防雷办法：场区内电站、发电房等处在雷击区机械设备所有装设防雷保护设施，防止雷电击毁设备、击伤人员。防雷保护设施应符合关于规定规定，并定期检查。雷电浮现时，及时停止场内电器设备操作、焊接作业以及其她有危险性施工作业。9.5台风施工应急预案9.5.1做好防备台风季节随时做好防台风袭击准备。设专人关注天气预报，做好记录，并与市气象台保持联系，如遇天气变化及时报告，以便及时启动应急办法。9.5.2成立防台风小组成立以超前钻施工分包队伍为主台风期间抢险救灾小组，人员和分工原则上同防台风暴雨领导小组，另配备20人左右抢险突击队，全体成员密切注意现场动态，遇有紧急状况，立即投入现场进行急救，使损失降到最低。9.5.3合理安排台风期间施工科学、合理安排台风期间施工，当风力不不大于6级时，停止室外施工作业，提前安排好各分某些项工程雨期施工，做到有备无患。9.5.4施工现场防台风办法台风到来之前，对高耸独立机械、未装好钢筋等用缆绳、钢筋、铁线等进行暂时加固，堆放在楼面、屋面小型机具、零星材料堆放加固好，不能固定东西所有搬到建筑物内。9.5.5台风过后及时解决办法台风过后及时组织人员分专业、分部位对源线路进行仔细检查，发现问题及时解决，经现场负责人批准并报甲方、监理现场工程师批准后复工。10.环保办法10.1噪音污染防制办法10.1.1工程开工时应依照场地噪声控制原则对施工噪声进行评价、控制，使得满足其规定。10.1.2所有施工机械采用必要减噪办法，如消音器、减音器、挡音板或隔音罩等。10.1.3加强设备维修保养，使之保持良好运营状态，设备不用时应关掉或减速。10.1.4在安排生产时，合理分散施工场合与施工设备，劳动力设备，施工人员尽量远离噪声敏感体，在夜晚尽量不安排噪声大施工。10.1.5倡导文明施工，建立健全控制人为噪声管理制度。增强全体人员防噪声扰民自觉意识，尽量减少人为喧哗。10.1.6凡必要进行强噪声作业，应严格控制作业时间，特殊状况需持续作业（或夜间作业），应尽量采用降噪办法。10.1.7牵涉到产生强噪声成品、半成品加工、制作作业，应尽量放在工厂、车间完毕，尽量减少施工现场噪声。10.2水污染防治办法10.2.1由于本工程地下水位较高且紧邻海边，如何防止水源污染是本工程施工中应注意问题，超前钻施工过程中产生生产废水如不当善解决，直接进入水体，将会导致一定水体污染。 10.2.2对各类车辆、设备使用燃油、机油、润滑油等应加强管理，所有废弃脂类均要集中解决，不得随意倾倒，更不得任意弃入水体内。10.3固废污染防治办法10.3.1本工程位于铜鼓岭生态旅游区，施工中减少固废污染对本工程规定较高，因而施工现场要及时清理，建筑垃圾、泥浆要及时清运，并加以运用，防止因长期堆存而产生扬尘。并定期将之送往附近垃圾场进行卫生填埋处置，禁止乱堆乱扔，以免破坏景观，污染环境。10.3.2现场每天派专门保洁人员定期在道路上清扫并洒水。
