玻璃幕墙核心技术交底.doc

XXXXXXXX 项目管理表格
分项工程技术交底卡
表格编号

项目名称及编码
XXXXXX广场

共5页
楼栋号

分项工程施工方案名称
玻璃幕墙安装技术交底
工程量
XXXXX
分包企业
XXXXXXXX企业
责任人
XXXXX
交底提要：玻璃幕墙安装技术

交底内容：

一、工艺步骤
施工准备→测量放线→预埋件处理→连接角码安装→立柱安装→横梁安装→结构玻璃装配组件制作安装→清洁检验→完工验收

二、施工操作关键点
（一） 施工准备
1、材料准备：依据图纸及工程情况，编制具体材料订货供给计划单。
2、施工机具：对所用机具进行检测，确保其性能良好。
3、人员准备：对技术工人进行技术培训、交底。
4、技术准备：熟悉图纸，准备相关图集、质量验收标准和内业资料所用表格。
（二） 测量放线
1、测量依据
测量放线是依据土建单位提供中心线及标高点进行。幕墙设计通常是以建筑物轴线为依据，玻璃幕墙部署应和轴线取得一定关系。所以必需对已完工土建结构进行测量。
2、测量方法

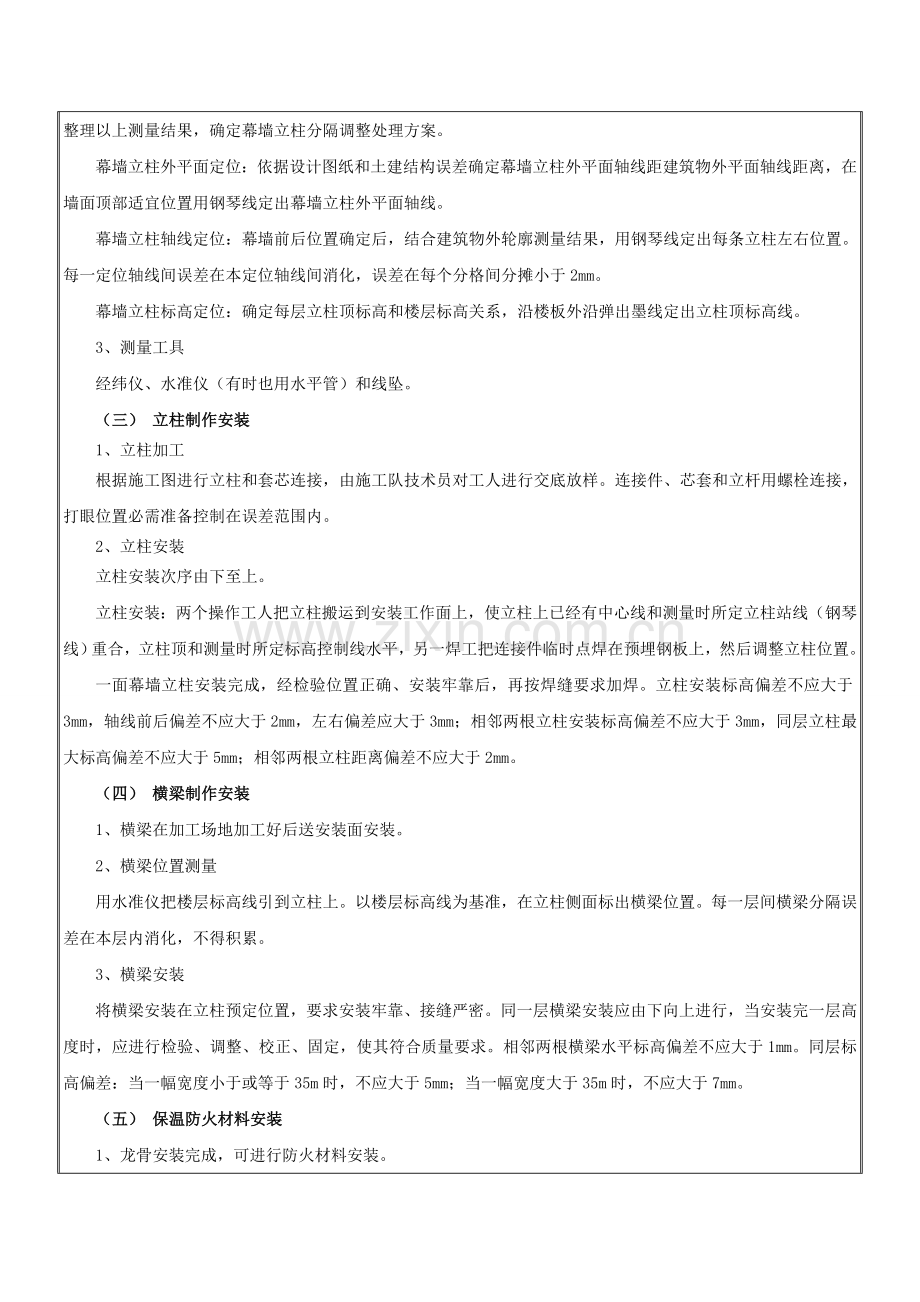

建筑物外轮廓测量：依据土建标高基准线复测每一层预埋件标高中心线，据此线检验预埋件标高偏差，并作好统计；找出幕墙立柱和建筑轴线关系，依据土建轴线测量立柱轴线，据此检验预埋件左右偏差，并作好统计。整理以上测量结果，确定幕墙立柱分隔调整处理方案。
幕墙立柱外平面定位：依据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线距离，在墙面顶部适宜位置用钢琴线定出幕墙立柱外平面轴线。
幕墙立柱轴线定位：幕墙前后位置确定后，结合建筑物外轮廓测量结果，用钢琴线定出每条立柱左右位置。每一定位轴线间误差在本定位轴线间消化，误差在每个分格间分摊小于2mm。
幕墙立柱标高定位：确定每层立柱顶标高和楼层标高关系，沿楼板外沿弹出墨线定出立柱顶标高线。
3、测量工具
经纬仪、水准仪（有时也用水平管）和线坠。
（三） 立柱制作安装
1、 立柱加工
根据施工图进行立柱和套芯连接，由施工队技术员对工人进行交底放样。连接件、芯套和立杆用螺栓连接，打眼位置必需准备控制在误差范围内。
2、 立柱安装
立柱安装次序由下至上。
立柱安装：两个操作工人把立柱搬运到安装工作面上，使立柱上已经有中心线和测量时所定立柱站线（钢琴线）重合，立柱顶和测量时所定标高控制线水平，另一焊工把连接件临时点焊在预埋钢板上，然后调整立柱位置。
一面幕墙立柱安装完成，经检验位置正确、安装牢靠后，再按焊缝要求加焊。立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差应大于3mm；相邻两根立柱安装标高偏差不应大于3mm，同层立柱最大标高偏差不应大于5mm；相邻两根立柱距离偏差不应大于2mm。
（四） 横梁制作安装
1、横梁在加工场地加工好后送安装面安装。
2、横梁位置测量
用水准仪把楼层标高线引到立柱上。以楼层标高线为基准，在立柱侧面标出横梁位置。每一层间横梁分隔误差在本层内消化，不得积累。
3、横梁安装
将横梁安装在立柱预定位置，要求安装牢靠、接缝严密。同一层横梁安装应由下向上进行，当安装完一层高度时，应进行检验、调整、校正、固定，使其符合质量要求。相邻两根横梁水平标高偏差不应大于1mm。同层标高偏差：当一幅宽度小于或等于35m时，不应大于5mm；当一幅宽度大于35m时，不应大于7mm。
（五） 保温防火材料安装
1、龙骨安装完成，可进行防火材料安装。
2、安装墙面保温时应按图纸要求，先将保温岩棉固定，再铺设6mm厚硅酸钙板，要求紧密、牢靠，并注意相邻接口。
3、安装背衬板时应注意和立柱或横梁接口，缝隙不能过大。
4、安装防火材料时，先将防火镀锌板固定（用螺丝或射钉），要求牢靠可靠，并注意板接口，然后铺防火棉，安装时注意防火棉厚度和均匀度，确保和龙骨料接口处饱满，且不能挤压。最终进行顶部封口处理即安装封口板。
5、安装过程中要注意成品保护。
（六） 结构玻璃装配组件安装
1、定位划线：确定玻璃板块在立面上水平、垂直位置，并在主框格上划线。
2、调整：玻璃板块临时固定后对板块进行调整，调整标准横平、竖直、面平。
3、固定：用压块把玻璃板块固定在主框格上，压块间距小于300mm，压块一定要压紧。
（七） 耐候硅酮密封胶嵌缝
1、充足清洁板材间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。充足清洁粘结面，加以干燥。
2、为调整缝深度，避免三边粘胶，缝内填泡沫塑料棒。
3、在缝两侧贴保护胶纸保护玻璃不被污染。
4、注胶后将胶缝表面抹平，去掉多出胶。
5、注胶完成，将保护纸撕掉，必需时用溶剂擦拭玻璃。
6、胶在未完全硬化前，不要沾染灰尘和划伤。
（八） 保护和清洗
安装后进行玻璃成品保护，并对幕墙玻璃进行内、外层清理。

三、质量控制
1、质量标准
参考《玻璃幕墙工程技术规范》（JGJ102—）和《玻璃幕墙工程质量检验标准》（JGJ/T139—）。
2、质量管理关键点
材料控制：幕墙所使用多种材料必需符合设计和规范要求。材料采购前必需搞清楚规范中对该种材料有何质量要求。
多种构件在运输过程中必需有可靠保护方法。
立柱放线：立柱放线是幕墙施工中比较繁琐工序，立柱放线是否正确将影响整过施工过程。测量人员在工作中必需反复校对，确保放线正确。
立柱和主体结构连接点施工中，必需用合格焊工。焊接、防锈、安装精度必需合格。
构件安装过程中，技术员要勤吊勤靠，确保多种构件安装精度和可靠度符合要求。
幕墙转角、上下边缘部位处理要美观，防火、防水等要满足要求。

四、安全方法
1、安装幕墙用施工机具在使用前必需进行严格检验。手持电动工具用前作绝缘电压试验；手持玻璃吸盘和玻璃吸盘安装机，须作吸附重量和吸附连续时间试验。
2、施工人员配置必需劳动保护用具，预防人员及物件坠落。
3、预防密封材料在工程使用中溶剂中毒，且要保管好溶剂，以防发生火灾。
4、现场焊接时，应在焊件下方加设接火斗。
5、设专职安全员进行监督和巡回检验。

交底人（署名）

接收交底人
（署名）

编制

审核

签发

时间

时间

时间
