高层住宅回填土综合项目施工专项方案.doc

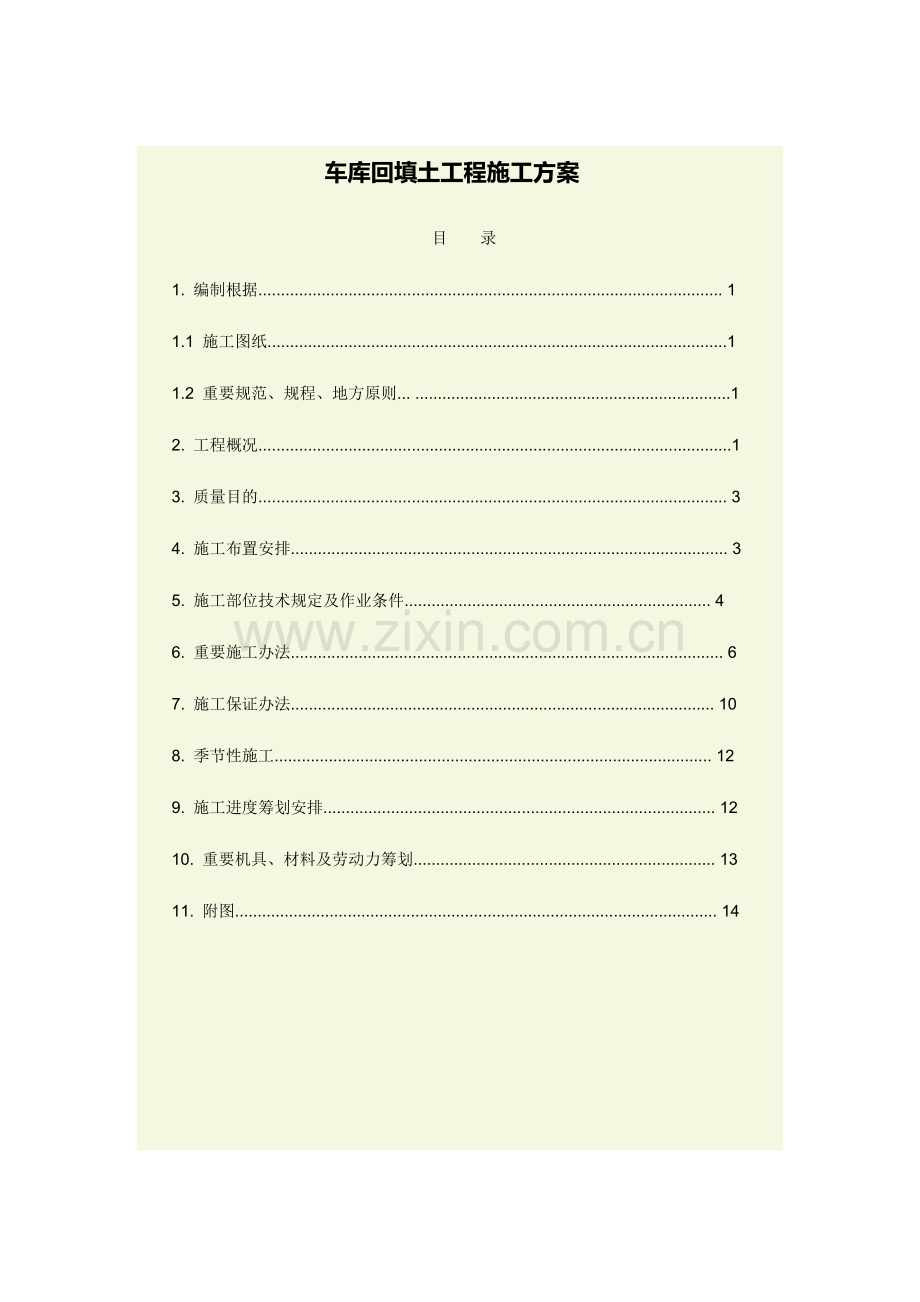

车库回填土工程施工方案
目 录
1. 编制根据....................................................................................................... 1
1.1 施工图纸......................................................................................................1
1.2 重要规范、规程、地方原则... ......................................................................1
2. 工程概况.........................................................................................................1
3. 质量目的........................................................................................................ 3
4. 施工布置安排................................................................................................. 3
5. 施工部位技术规定及作业条件.................................................................... 4
6. 重要施工办法................................................................................................ 6
7. 施工保证办法.............................................................................................. 10
8. 季节性施工................................................................................................. 12
9. 施工进度筹划安排....................................................................................... 12
10. 重要机具、材料及劳动力筹划................................................................... 13
11. 附图........................................................................................................... 14

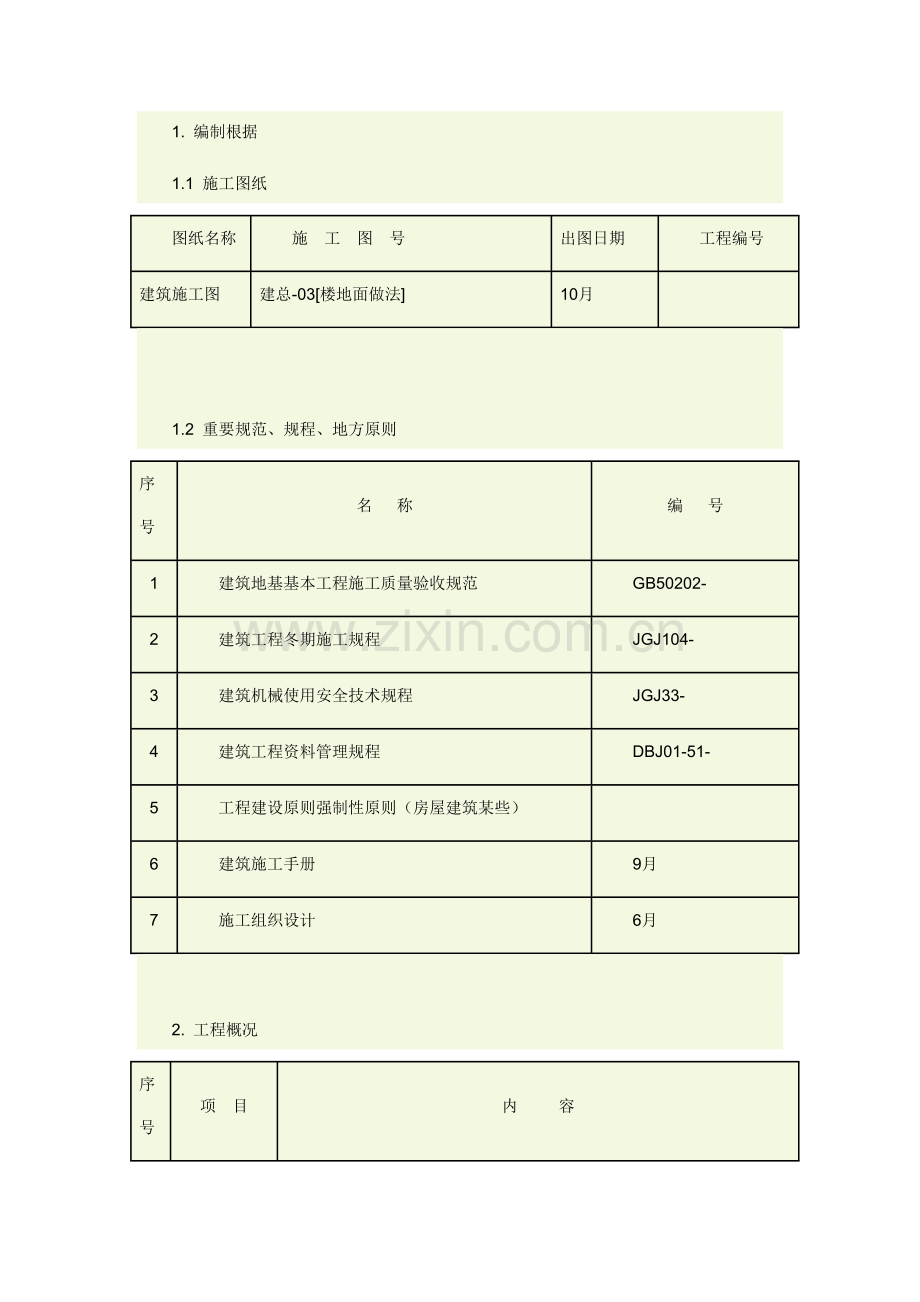

1. 编制根据
1.1 施工图纸
图纸名称
施 工 图 号
出图日期
工程编号
建筑施工图
建总-03[楼地面做法]
10月

1.2 重要规范、规程、地方原则
序号
名 称
编 号
1
建筑地基基本工程施工质量验收规范
GB50202-
2
建筑工程冬期施工规程
JGJ104-
3
建筑机械使用安全技术规程
JGJ33-
4
建筑工程资料管理规程
DBJ01-51-
5
工程建设原则强制性原则（房屋建筑某些）

6
建筑施工手册
9月
7
施工组织设计
6月

2. 工程概况
序号
项 目
内 容
1
工程地点
唐山市路北区常各庄19区北区
2
车库建筑面积（m2）
5000
主楼（m2）
60000
3
层数（层）
车库地下
1
地 上
/
4
1909#楼
2
地 上
16
5
1906#楼
2
地 上
18
6
1904#楼
2
地 上
17
7
1910#楼
2
地 上
14
8
建筑高程(m)
绝对标高
±0.000＝19.400m
室内外高差
0.600m
9
构造形式
基本类型
筏板基本
二层如下
剪力墙构造
三层以上
剪力墙
10
构造防水
构造自防水
S6抗渗混凝土
材料防水
自粘BAC-25度防水卷材
构造防水
后浇带和施工缝均为膨胀止水条、止水带
111
施工缝设立
水平施工缝设在基本底板上300高导墙处。

3. 质量目的
本工程质量目的为合格。
4. 施工布置安排
4.1 工期安排
依照施工总进度筹划安排，地下车库回填土开始时间约为12月上旬，结束时间约为1月下旬。
4.2 项目管理组织及职责分工
序号
姓 名
职 务
1
刘学文
项目经理
2
戴青隆
生产经理
3
赵良知
技术总工
4
陈伟清
质量员
5
张文彩
专职安全员
6
白海峰
专职安全员
7
星建伟
材料员
8
王云
资料员
9
刘海阔
实验员

4.3 施工准备
4.3.1 技术准备
4.3.1.1 技术人员和工长必要认真熟悉图纸，按图纸及规范规定合理安排组织施工，按施工规范及施工方案对施工人员进行技术交底和安全交底。以及对现场素土取用。
4.3.1.2 绘制取样平面图。按回填土类别（灰土或素土）、部位绘制回填土平面和剖面图，取样点统一编号；施工时按图示规定现场分层取样。
4.3.2 材料准备
4.3.2.1 本工程因场地狭小，基槽四周没有存土场地，原基槽土方所有外运弃土，回填土施工所有回运土方；为了保证回填土持续施工，依照施工进度筹划提前做好回填土原土准备工作；无法持续供应原土时，与建设单位驻工地负责人协商。
4.3.2.2 拌制灰土用白灰所有采用袋装白灰。白灰存储应有可靠防潮防风办法。
4.3.3 机具准备：挖掘机、推土机、装载机、蛙式打夯机、小型振动3.5吨压路机、小型翻斗运土车10辆、20mm钢丝网筛子、50mm钢丝网筛子、小推车、平头铁锹、尖头铁锹等。
4.4 施工顺序安排
4.4.1 本工程地下构造占地面积大，构造复杂，工期紧，施工场地狭小，地下回填土工程量大，回填土部位标高不一致；依照以上特点，按照总进度筹划安排，回填土施工需分段、分部位、按材料规定陆续插入施工。
4.4.2 一方面从西侧开始施工，由于车道在北边因此总施工顺序为：西段（由西向东）→东段（由东向西）。共分为12个区域。依次顺序是；1-2-3-12-11-10-9-6-4-5-7-8
5. 施工部位技术规定及作业条件
5.1 施工部位
室内回填地下一层汽车库内设计规定k1-15轴地面完毕面为-6.1m，筏板基本上标高为-7.1m，k15-22轴地面完毕面为-6.5m，筏板基本上标高为-7.5m。
5.2 回填规定
依照设计，本工程地下车库土方回填素土、3∶7灰土和C20混凝土。房心回填为素土（压实系数0.90）和3∶7灰土（厚度150mm）。
车库内素土压实系数0.90，3：7灰土厚度150mm厚，压实系数0.96。
5.3 作业条件
5.3.1 需回填部位构造混凝土强度所有达到设计规定强度100%以上。基本认证完毕且清理干净，无污水，五木屑垃圾。
5.3.2 后浇带已经所有浇筑完毕并达到设计规定100%以上。
5.3.3 室外回填土部位防水层所有施工完毕并且验收合格。
5.3.4 需做房心回填室内顶板支撑所有拆除，埋地管线所有铺设完毕并经监理工程师验收合格。
5.3.5 原则击实实验：土方回填料拟定后，项目部质检员、实验员邀请监理工程师共同在回填存土场地或供土场区内进行取样，抽取土样应具备代表性，各土层和各性状土都应涉及。土样抽取后送实验室做原则击实实验，拟定最优含水率下最大干密度。
5.3.6 现场压实实验：原则击实实验完毕后，即在施工现场安排压实实验，压实实验目：（1）核查土料压实后与否可以达到设计或规范规定压实干密度值；（2）核查压实机具性能与否满足施工规定；（3）选定合理施工压实参数：铺土厚度、土块限制粒径、含水量适当范畴、压实办法和压实遍数；（4）拟定关于质量控制技术规定和检测办法。采用振动压路机机械碾压；用环刀法抽取试样，测定干密度值；（5）初步拟定压实4-6遍。
5.3.7 施工前技术交底：土方回填前，由技术部门向作业班组、质检员进行详细技术交底，将回填部位材料规定、依照压实实验拟定压实参数、施工办法等技术规定，交代清晰。

6. 重要施工办法
6.1 施工工艺
6.1.1 房心回填：选土→基底清理→铺第一步素土→夯实→取样→验收→铺第二步素土→夯实→取样→验收→筛拌3∶7灰土→铺灰土→夯实→取样→验收
6.2 施工办法
6.2.1 回填土施工时，一方面将基底内杂物清理干净，特别风吹入树叶、木屑、纸片、塑料袋等垃圾杂物。
素土或灰土施工时，应恰当控制含水量。工地检查办法是：用手将素土或灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或局限性时，应晾干或洒水润湿。
6.2.2 房心回填
本工程地下二层房心回填土，地面标高不一致，施工前技术人员应按设计规定各房间地面高度和各层做法厚度，绘制详细平面图，标出各房间素土回填标高，放线人员按地面标高平面图，分层弹出水平控制线。
房心回填土所有从地下车道出入口进入（构造完毕后回填时，如果拆除塔吊，可从预留洞口进土），从进土部位向四周逐个房间分别施工。
地下室房心回填土前，室内集水或杂物必要所有清理干净，虚铺土厚度不不不大于250mm，夯实办法与夯实遍数同其他部位回填土，所有转角处和不能使用蛙式打夯机部位，必要用木夯人工夯实。车库内回填土采用振动型压路机碾压，虚铺土厚度≤400mm。
回填房心时，人工先将埋地管道周边填土夯实，直到管顶0.5m以上时，在不损坏管道状况下，方可用蛙式打夯机夯实。管道下方若夯填不实，易导致管道受力不匀而折断、渗漏。
6.3 质量原则
6.3.1 基底解决，必要符合设计规定或施工规范规定。
6.3.2 回填土料及白灰粉，必要符合设计或施工规范规定，禁止使用未熟化生石灰拌制灰土。
6.3.3 回填土必要按规定分层夯实。取样测定夯实后土干土质量密度，其合格率不应不大于90%，不合格干土质量密度最低值与设计值差，不应不不大于0.08g/cm3，且不应集中。环刀取样办法及数量应符合规定。
6.3.4
6.3.5 回填土工程质量检查原则见下表
回填土工程质量检查原则（mm）
项
序
检查项目
容许偏差或容许值

检查办法
桩基基
坑基槽

管沟
地（路）面基本层
人工
机械
主控
项目
1
标高
50
±30
±50
-50
-50
水准仪
2
分层压
实系数
设计规定
按规定办法
普通
项目
1
回填土料
设计规定
取样检查或直观鉴别
2
分层厚度及含水量
设计规定
水准仪及抽样检查
3
表面平整度
20
20
30
20
20
用靠

6.4 应注意质量问题
6.4.1 基本墙体达到一定强度后，才干进行回填土施工，以免对构造基本导致损坏。
6.4.2 基本肥槽回填土，必要清理到基本底面标高，才干逐级回填。禁止用水浇使土下沉“水夯法”。
6.4.3 虚铺土过厚、夯实不够或冬施时冻土块较多会导致回填土下沉，而导致裂缝甚至下沉。
6.4.4 室内坑槽(沟)不得用具有冻土块土回填。
6.4.5 未按规定测定干土质量密度：回填土每层都应测定夯实后干土质量密度，符合设计规定后才干铺摊上层土。实验报告要注明土料种类、实验日期、实验结论及实验人员签字。未达到设计规定部位，应有解决办法和复验成果。
6.4.6 回填土下沉：因虚铺土超过规定厚度或冬季施工时有较大冻土块，或夯实不够遍数，甚至漏夯，坑（槽）底有有机杂物或落土清理不干净，以及冬期做散水，施工用水渗入垫层中，受冻膨胀等导致。这些问题均应在施工中认真执行规范关于各项规定，并要严格检查，发现问题及时纠正。
6.4.7 管道下部夯填不实：管道下部应按原则规定填夯回填土，如果漏夯不实会导致管道下方空虚，导致管道折断而渗漏。
6.4.8 回填土夯压不密：应在夯压时对干土恰当洒水加以润湿；如回填土太湿同样夯不密实呈“橡皮土”现象，这时应将“橡皮土”挖出，重新换好土再予夯实。
7. 施工保证办法
7.1 质量保证办法
7.1.1 土方填筑时，对填筑段应选派有经验工程技术人员在现场填筑中进行监督并密切配合监理工程师检查工作。
7.1.2干容重实验不合格不得进行下道工序。
7.1.3 在土方填筑过程中，安排专职实验员分步取样，检测合格后方可进行下步土回填。
7.1.4 在堆土料场，不定期对土料含水量进行检查，对于含水量较高土料应及时翻晒，待其含水量达到规定后方可进行回填。
7.1.5 浮现不合格回填土，必要及时返工、修理和补强。
7.1.6 夜间施工时，应合理安排施工顺序，安装足够照明设施，防止因铺填超厚而导致夯击不密实；禁止运土车辆直接向槽内倒土。
7.1.7 回填种植土内不得掺入石灰粉或建筑垃圾，土质必要符合有关规范及设计规定。
7.1.8 土方填筑竣工后，一方面对工程所有填筑部位按国家关于规范规程规定关于内容进行自检，自检合格后报请工程师进行验收。
7.2 成品保护办法
7.2.1 回填土施工前必要仔细检查后浇带两侧支撑稳定性和整体性，对支撑数量不够、拉结杆件不够、支撑松动必要加固解决，合格后方可进行回填土施工。
7.2.2 回填土施工前应对所有回填部位外露防水层及防水保护层进行检查，发现破损处及时告知防水施工队修复；施工过程中，现场应安排专业防水员巡逻，施工人员发出破损处必要及时修复。
7.2.3 机械打夯时，打夯机距墙边不得不大于200mm；机械碾压时，距墙边及后浇带挡土墙不得不大于1000mm。
7.2.4 7.3 安全消防保证办法
7.3.1 进入现场施工人员必要佩戴安全帽。
7.3.2 回填过程中，槽边必要设专人监护；夜间施工必要有足够照明设备。
7.3.3 上下工作面交叉作业时，上层施工人员禁止向下抛掷杂物。
7.3.4 蛙式打夯机操作必要配备两个人，一人拉线，一人扶夯，操作人员必要戴好绝缘手套穿好绝缘鞋；打夯机回头或转弯时应关掉打夯机电源，打夯过程中不得甩动电源线。
7.3.5 施工现场禁止吸烟。防冻保温材料应随时清理，集中码放，并应有可靠防火办法。
7.4 环保办法
7.4.1 土方运送采用自卸式小型车辆，施工现场大门口主通道处设立车辆冲洗台，并设专人清扫进出车辆，车辆经清扫或冲洗后方可出场，禁止车辆带泥砂出场，运送时防止遗撒飞扬，并跟踪检查。施工通道设专人清扫并进行不定期洒水，保持场内路面清洁。
7.4.2 现场回填土方及场外存土区应堆放整洁，随用随进，并采用严密遮盖办法。
7.4.3 拌制灰土时，不得将灰粉随意抛洒，存储石灰粉距地不得不大于150mm，并应架空隔离和有良好防雨办法，存储地点应尽量接近使用地点。
7.4.4 土方回填施工时超过五级风应暂停施工。
8. 季节性施工
依照施工总进度筹划安排，本工程地下肥槽及车库内回填所有在冬期施工阶段，根据《建筑工程冬期施工规程》JGJ104-中关于规定，对原土及作业面必要做好保温防冻工作，以保证回填土施工质量。
8.1 原土防冻办法
进入冬季施工前，依照气温变化状况，随时在存土表面覆盖袋装防火草帘或岩棉被，防止存土受冻；如无保温条件，可将存土表面翻松（深度500mm以上）。
8.2 作业面防冻办法
每天下班前必要在夯实后回填土表面虚铺厚度不少于250mm松土，并在表面覆盖一层袋装防火草帘或岩棉被；长期停止施工未完作业面应增长保温层厚度，防止基层受冻。
8.3 冬期回填土施工
冻土块体积不得超过填土总体积15%（如存在大粒径冻土块应做破碎解决），粒径不不不大于150mm。摊铺时，冻土块应均匀分布，逐级压实。
填土施工前必要清除基层积雪（如存在）、积水、杂物及保温材料，填方边坡表层1000mm以内不得采用具有冻土块填筑。
回填土施工应持续进行，以防止基土或已填土层受冻，如有施工间歇或必要留置施工缝时，应按每500mm厚、500mm宽留出踏步槎。
9. 施工进度筹划安排
本工程地下构造面积大，施工周期长，回填土施工应依照构造施工进度及时插入。专业工长依照现场施工状况，做好土源准备工作及劳动力筹划安排，保证总进度筹划顺利实行。
10. 重要机具、材料及劳动力筹划
10.1 机具准备
10.2 材料实验
序号
工 程 部 位
重要材料名称
回填土步数及取样数量
1
车库房心回填
素土
见附图

10.4 劳动力筹划
本工程回填土工程量大，施工周期长，施工作业面小，因而，劳动力安排应依照工作状况，随时进行调节，不得少于20人。
11. 附图
