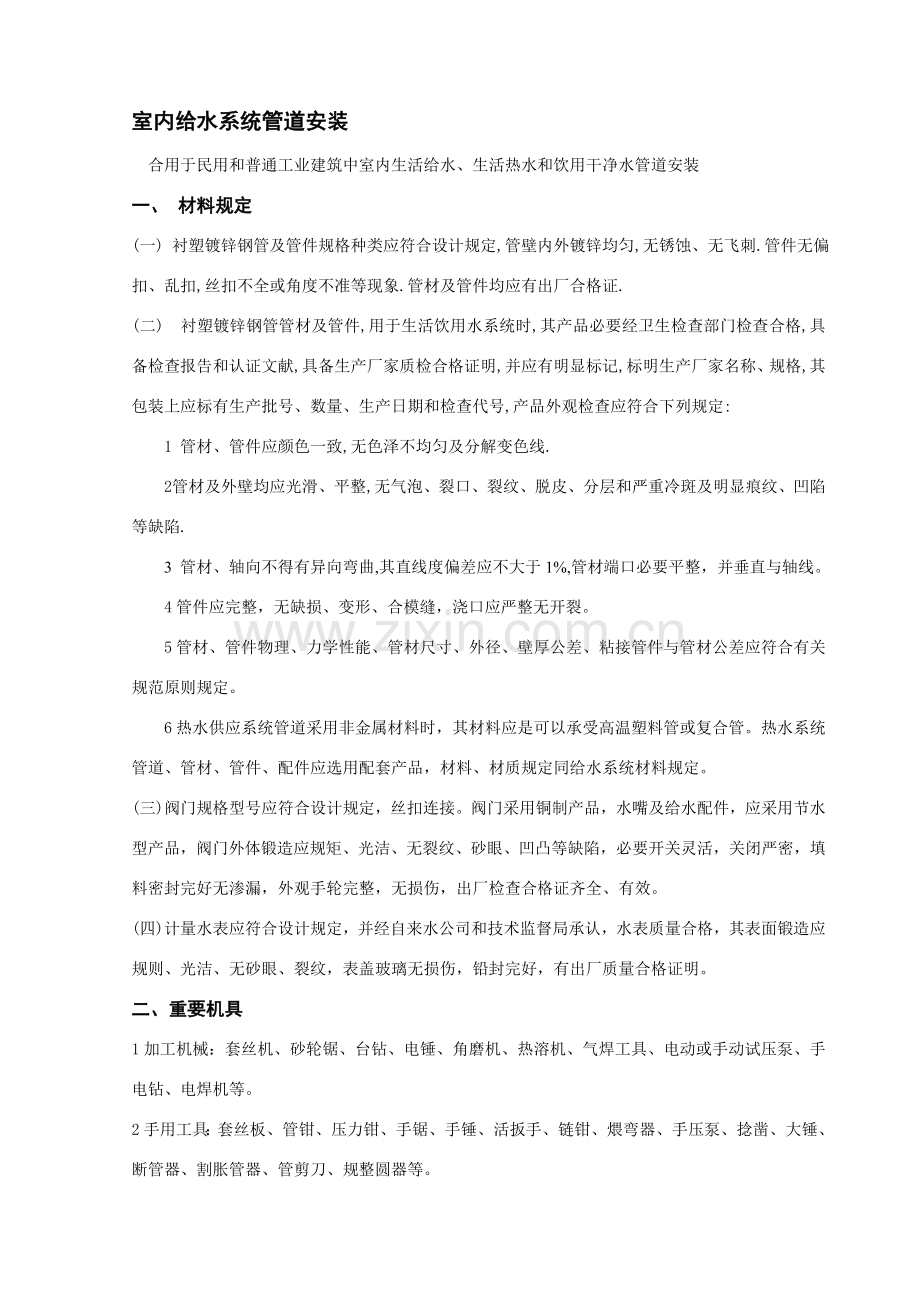

给水管道安装关键技术交底.doc

室内给水系统管道安装 合用于民用和普通工业建筑中室内生活给水、生活热水和饮用干净水管道安装一、 材料规定(一) 衬塑镀锌钢管及管件规格种类应符合设计规定,管壁内外镀锌均匀,无锈蚀、无飞刺.管件无偏扣、乱扣,丝扣不全或角度不准等现象.管材及管件均应有出厂合格证. (二) 衬塑镀锌钢管管材及管件,用于生活饮用水系统时,其产品必要经卫生检查部门检查合格,具备检查报告和认证文献,具备生产厂家质检合格证明,并应有明显标记,标明生产厂家名称、规格,其包装上应标有生产批号、数量、生产日期和检查代号,产品外观检查应符合下列规定:1 管材、管件应颜色一致,无色泽不均匀及分解变色线.2 管材及外壁均应光滑、平整,无气泡、裂口、裂纹、脱皮、分层和严重冷斑及明显痕纹、凹陷等缺陷.3 管材、轴向不得有异向弯曲,其直线度偏差应不大于1%,管材端口必要平整，并垂直与轴线。 4管件应完整，无缺损、变形、合模缝，浇口应严整无开裂。 5管材、管件物理、力学性能、管材尺寸、外径、壁厚公差、粘接管件与管材公差应符合有关规范原则规定。 6热水供应系统管道采用非金属材料时，其材料应是可以承受高温塑料管或复合管。热水系统管道、管材、管件、配件应选用配套产品，材料、材质规定同给水系统材料规定。(三)阀门规格型号应符合设计规定，丝扣连接。阀门采用铜制产品，水嘴及给水配件，应采用节水型产品，阀门外体锻造应规矩、光洁、无裂纹、砂眼、凹凸等缺陷，必要开关灵活，关闭严密，填料密封完好无渗漏，外观手轮完整，无损伤，出厂检查合格证齐全、有效。(四)计量水表应符合设计规定，并经自来水公司和技术监督局承认，水表质量合格，其表面锻造应规则、光洁、无砂眼、裂纹，表盖玻璃无损伤，铅封完好，有出厂质量合格证明。二、重要机具1加工机械：套丝机、砂轮锯、台钻、电锤、角磨机、热溶机、气焊工具、电动或手动试压泵、手电钻、电焊机等。2手用工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器、割胀管器、管剪刀、规整圆器等。3其她：水平尺、线坠、钢卷尺、小线、压力表、卡尺等。三、作业条件1地下管道铺设必要在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合规定，坐标、标高对的。2采用塑料给水管材铺设安装时，管沟基底解决同上做法，并且应保证沟底平整，不得有突出坚硬物体，土壤颗粒径不得不不大于12mm,必要时可铺100mm砂垫层。3暗装管道应在地沟未盖沟盖或吊顶未封闭迈进行安装，其型钢支架均应安装完毕并符合规定。4明装托、吊干管安装必要在安装层构造顶板完毕后进行。沿管线安装位置模板及杂物清理干净，托吊卡件均已安装牢固，位置对的。5立管安装应在主体构造完毕后进行。高层建筑在主体构造达到安装条件后，恰当插入进行。每层均应有明确标高线，暗装竖井管道，应把竖井内模板及杂物清除干净，并有防坠落办法。6支管安装应在墙体砌筑完毕，墙面未装修迈进行。7塑料给水管、暗装管道可在土建构造施工完毕后进行。明装管道应在土建装修完毕后进行安装，管道安装前应先设立管卡，其位置应精确，埋设应平整、牢固，卡件与管材接触严密，但不得损伤管材表面。采用金属卡子时，卡件与管道间应用塑料带或橡胶物隔垫，不得使用硬物隔垫。四、操作工艺(一) 工艺流程:安装前准备进场材料检查预制加工干管安装立管安装支管安装管道试压管道防腐和保温系统冲洗、消毒系统通水(二) 安装准备:认真熟悉图纸,理解设计意图,依照施工方案决定施工办法和技术交底详细办法作好准备工作.参看关于专业设备和装修建筑图,核对各种管道坐标、标高与否有交叉,管道排列所用空间与否合理.有问题及时与设计和关于人员研究解决,办好变更洽商记录.(三) 预制加工:按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装构造位置作上标记,按标记分段量出实际安装精确尺寸,记录在施工草图上,然后按草图测得尺寸预制加工.(四) 干管安装: 1给水衬塑镀锌钢管安装： 安装时普通从总进入口开始操作，总进口端头加好暂时丝堵以备试压用，设计规定沥青防腐或加强防腐时，应在预制后、安装前做好防腐。把预制完管道运到安装部位按编号依次排开。安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露23扣，安装完后找直找正，复核甩口位置、方向及变径无误。清除麻头，及时做好外露某些及被破坏镀锌层防腐工作，所有管口要加好暂时丝堵。 3热水管道穿墙处均按设计规定加好套管及固定支架，安装伸缩器按规定做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸支撑物，调节好坡度，翻身处高点要有放风、低点有泄水装置。 4给水大管径管道使用衬塑镀锌钢管时，应采用沟槽连接，管材和法兰依照设计压力选用焊接钢管或无缝钢管，管道安装完先做水压实验，无渗漏后，先编号再拆开法兰进行镀锌加工。加工镀锌管道不得刷漆及污染，管道镀锌后按编号进行二次安装，然后进行第二次水压实验。(五)立管安装：1立管明装：从上层套管中至下层统一吊线安装金属卡件，将预制好立管按编号分层排开，顺序安装，对好调直时印记，校核预留甩口高度、方向与否对的。支管甩口截门应将安装封堵。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。 2立管暗装：竖井内立管安装卡件宜在管井口设立型钢， 上下统一吊线安装卡件。安装在墙内立管应在构造施工中预留管槽，立管安装后吊直找正，用卡件固定。支管甩口应露明并力口好暂时丝堵。3热水立管：按设计规定加好套管。立管与导管连接要采用2个弯头。立管直线长度不不大于15m时，要采用3个弯头。立管如有伸缩器安装同干管。其她做法同明装立管规定。(六)支管安装：1支管明装：将预制好支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装，依照管道长度恰当加好暂时固定卡，核定不同卫生器具冷热水预留口高度、位置与否对的，找平找正后栽支管卡件，去掉暂时固定卡，上好暂时丝堵。支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水表。2支管暗装：拟定支管高度后画线定位，剔出管槽，将预制好支管敷在槽内，找平找正定位后用勾钉固定。卫生器具冷热水预留口要做在明处，加好丝堵。3热水支管：热水支管穿墙处按规范规定做好套管。热水支管应做在冷水支管上方，支管预留口位置应为左热右冷。别的安装办法同冷水支管。4管道敷设安装： 管道嵌墙、直埋敷设时，宜在砌墙时预留凹槽，凹槽尺寸为：深度等于管径加20mm；宽度为管径加40mm，凹槽表面必要平整，不得有尖角等突出物，管道试压合格后，凹槽用保温材料混合沙浆弥补密实。 管道在楼面（地面）层直埋时，预留深度不不大于管径加30mm，当达不到此深度时应加厚添充层，管槽宽度为管道外加40mm，管道试压合格同步，管槽用与面层相似标号保温材料混合砂浆添补密实。地面装修为精装时，土建可先做地面，但要沿埋设水暖管道预留一定宽度管道槽，待层、段管道铺设完毕后“冲压隐蔽”时，做管道槽地面填充层。地面装修为初装时，水暖可按层、段先铺设管道，待“冲压隐蔽”时，土建做管道周边填充层加以保护，这样不会影响大面积地面施工。管道穿越楼板时，应设金属或硬制塑料套管，套管高出厨厕间饰面50mm，并有防水办法，套管高出其她房间饰面20mm。冷、热水管道穿越墙壁时，应设套管并与饰面齐平。 5管道固定：管道安装时，必要按不同管径和规定设立管卡或支托吊卡架。其位置应对的、合理，安装平整、牢固。管卡与管道接触应紧密。但不得损伤管材表面。采用金属卡架时，管卡与管材间应采用塑料或橡胶等软质材料隔垫。管道末端，各用水点处均应设立卡架固定。 (七)管道试压：铺设、暗装、保温给水管道在隐蔽前做好单项水压实验。管道系统安装完后进行综合水压实验。水压实验时放净空气，布满水后进行加压，当压力升到规定规定期停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定期间，观测其压力下降在容许范畴内，告知关于人员验收，办理交接手续。然后把水泄净，再进行隐蔽工作。(八)管道冲洗：管道、埋设管道在试压完毕后即可做冲洗，冲洗应用自来水持续进行，应保证有充分流量。冲洗干净后办理验罢手续。(九) 合理使用支、吊架 除了直埋敷设管道外，均要采用支、吊架，按规范规定中间距安装。必要明确活动支架（既管道可以自由伸缩）与固定支架（既约束管道伸缩）使用原理及恰当安装位置。普通在管道分支处必要安装固定支架，以防止管道变形将分支处管道拉脱。此外，在使用金属支、吊架时必要在管道和吊、支卡中间填充软性垫片如橡胶、塑料等，以防止损伤管道。(十) 管道防腐和保温：1 管道防腐：给水管道铺设与安装防腐均按设计规定及国家验收规范施工，所有型钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆。2 管道保温：给水管道明装暗装保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均按设计规定，质量达到国家验收规范原则。3管道及设备保温层厚度和平整度容许偏差应符合下表规定。 厚度和平整度容许偏差项次项目容许偏差（mm）检查办法1厚度+0.1-0.05钢针刺入测量厚度2表面平整度卷材5用2m靠尺和塞尺检查涂料10=保温层厚度。(十一) 连接方式：螺纹连接：a. 套丝应采用自动套丝机；b. 套丝机应采用润滑油润滑；c. 锥形管螺纹应符合现行国标用螺纹密封管螺纹（GB/T7306）规定。3 管端清理加工用符合下列规定：(1) 应用细锉将金属管端毛边修光；(2) 应采用棉丝。1 截管应符合下列规定：(1) 截管宜采用锯床，不得采用砂轮锯切割，当采用盘踞切割时，其转速不得不不大于800r/min；(2) 当采用手工锯截管时，其锯面应垂直于管轴心。2 套丝应符合下列规定刷清除管端和螺纹内油、和金属切屑；(3) 衬塑管应采用专用绞刀，将衬塑层厚度1/2倒角，倒角坡度宜为1015度；(4) 涂塑管应采用削刀消成内倒角；(5) 管端、管螺纹清理加工后，应进行防腐、密封解决，宜采用防锈密封胶和聚四氟乙烯生料带缠绕螺纹，同步应用色笔在管壁上标记拧入深度。4 不得采用非衬塑可锻铸铁管件。5 管子与配件连接时，应检查衬塑可锻铸铁管件内橡胶密封圈或厌氧密封胶。然后将配件用手捻上管端丝扣，在确认管件接口已插入衬（涂）塑钢管后，用管钳按表进行管子与配件连接。6 管子与配件连接后，外露螺纹某些及所有钳痕和表面损伤部位应涂防锈密封胶。7 用厌氧密封胶密封管接头，养护期不得少于24h，其间不得进行式压。8 钢塑复合管不得与阀门直接连接，应采用黄铜质内衬塑内外螺纹专用过渡管接头。9 钢塑复合管不得与给水栓直接连接，应采用黄铜质专用内螺纹管接头。10 钢塑复合管与铜管、塑料管连接时应采用专用过渡接头。11 当采用内衬塑内外螺纹专用过渡接头与其她材质管配件、附件连接时，应在外螺纹端部采用防腐解决。沟槽连接1 沟槽连接方式可合用于公称直径不不大于65mm涂（衬）塑钢管连接。2 沟槽式管接头应符合国家现行关于产品原则。3 沟槽式接头工作压力应与管道工作压力相匹配。4 用于输送热水沟槽式管接头应采用耐温型橡胶密封圈。用于饮用净水管道橡胶材质应符合现行国标生活饮用水输配水设备及防护材料安全性评价原则GB/T17219规定。5 对衬塑复合钢管，当采用现场加工沟槽并进行管道安装时，其施工应符合下列规定：(1) 应优先采用成品沟槽式涂塑管件；(2) 连接管段长度应时管段两端口间净长度减去6-8mm断料，每个连接口之间应有3-4mm间隙并编号；(3) 应采用机械截管，截面应垂直轴心，容许偏差为：管径不不不大于100mm时，偏差不不不大于1mm；管径不不大于125时，偏差不不不大于1.5mm；(4) 管外径端面应用机械加工1/2壁厚圆角；(5) 应用专用滚槽机压槽，压槽时管段应保持水平，钢管与滚槽机止面呈90。压槽时应持续渐进，槽深应符合表规定，并用原则量规测量槽全周深度。如沟槽过浅，应调节压槽机后再行加工。沟槽原则深度及公差（mm）管径沟槽深公差802.200.31001502.200.32002502.500.33003.00.5注：沟槽过深，则应作废品解决。(6) 与橡胶密封圈接触管外端应平整光滑，不得有划伤橡胶圈或影响密封毛刺。(7) 管段涂塑除涂内壁外，还应涂管口端和管端外壁与橡胶密封圈接触部位。(8) 涂塑复合钢管沟槽连接方式，宜用于现场测量，工厂预涂塑加工，现场安装。(9)衬（涂）塑复合钢管沟槽连接应按下列程序进行： a. 检查橡胶密封圈与否匹配，涂润滑剂，并将其套在一根管段末端；将对接另一根管段套上，将胶圈移至连接段中央。 b. 将卡箍套在胶圈外，并将边沿卡入沟槽中。 c. 将变形块螺栓插入螺栓孔，并将螺母拧紧。 注：应对称拧紧，防止胶圈起皱。(10) 沟槽式连接管道，不必考虑管道因热胀冷缩补偿。(11) 埋地管用沟槽式卡箍接头时，其防腐办法应与管道某些相似。(12) 管道支架间距符合表规定。钢塑复合管沟槽连接管道支架最大间距管径（mm）最大支承间距（m）651003.51252004.2250-3155.0注：横管任何两个接头之间应有支承；不得支承在接头上。4.3.4 钢塑复合管安装顺序同镀锌钢管内容。五、质量原则(一)主控项目： 1 隐蔽管道和给水系统水压实验成果必要符合设计规定和施工规范规定。 检查办法：检查系统或分区（段）实验记录。 2 管道及管道支座（墩）禁止铺设在冻土和未经解决松土上。 检查办法：观测或检查隐蔽工程记录。 3 给水系统竣工后或交付使用前，必要进行吹洗。 检查办法：检查吹洗记录。 4 管材、管件标志与否与用途一致，冷水管所用管材管件不得用于热水管。 管道与阀门、给水栓连接与否采用专用过渡配件。 检查办法：外观检查。 5室内给水管道水压实验必要符合设计规定和施工规范规定。 (1)室内给水管道实验规定： 室内给水管道水压实验必要符合设计规定，当设计未注明时，各种材质给水管道系统实验压力均应为工作压力1.5倍，但不得不大于0.6MPa.检查办法：金属及铝塑复合管给水管道系统在实验压力下，观测10min，压力降不应不不大于0.02MPa,然后降至工作压力进行检查应不渗不漏。塑料给水系统应在实验压力下稳压1h.压力降不得超过0.05MPa.然后在工作压力1.15倍状态下稳压2h.压力降不得超过0.03MPa，同步检查各连接点不得渗漏(2)室内热水管道实验规定：当设计未注明实验压力时，热水供应系统水压实验压力应为系统顶点工作压力加O.1MPa.同步，系统顶点实验压力不少于0.3MPa.实验检查办法：1钢管或复合管道热水供应系统：实验压力下，l 0min内压力降不不不大于0.02MPa，降至工作压力，检查压力应不下降，且不渗不漏为合格。2室内给水管道交付使用前，必要进行通水实验，并做好记录。3室内给水管道在交付使用前必要冲洗和消毒，并经关于部门取样检查，符合国家生活饮用水原则，方可使用。4室内直埋金属给水管道应做防腐解决，防腐层材质和构造符合设计规定。5给水管道必要采用与管材相适应管件。生活给水系统所涉及材料必要达到饮用水卫生原则。检查办法：检查实验记录，检查检测报告、水嘴排放水，外观检测。(二)普通项目：1给水管道与排水管道安装间距、排列方向、位置应符合如下规定：给水引入管与排水排出管水平径距不得不大于lm.室内给水与排水管道平行敷设时，两管间最小水平径距不得不大于0.5m.交叉铺设时，垂直径距不得不大于0.15m。给水管应铺设在排水管上面，如给水管在排水管下面时，给水管应加套管，其长度不得不大于排水管管径3倍。3给水水平管道应有25坡度，坡向泄水装置。4给水管道和阀门安装容许偏差应符合下表规定： 管道和阀门安装容许偏差项次项 目容许偏差（mm）检查办法1水平管道纵横向弯曲钢管每m全长25m以上125用水平尺、直尺、拉线和尺量检查塑料管复合管每m全长25m以上125续表项次项目容许偏差（mm）检查办法1水平管道纵横向弯曲铸铁管每m全长25m以上2252立管垂直度钢管每m25m以上28吊线和尺量检查塑料管复合管每m25m以上38铸铁管每m25m以上3103成排管段和成排阀门在同一平面上间距3尺量检查5管道支、吊架安装应平整牢固，其间距应符合表2表4规定： (1)钢管管道支架最大间距： 表2 钢管管道支架最大间距公称直径(mm)1520253240507080100125150200250300支架最大间距(m)保温管22.52.52.533444.567788.5不保温管2.533.544.55666.5789.51112(2）给水及热水供应系统塑料管及铝塑复合管垂直或水平安装支架间距应符合表3表规定。采用金属制作管道支架，应在管道与支架间加衬非金属垫。 (3)给水系统金属管道立管管卡安装应符合下列规定：层高5m，每层必要安装一种，层高5m,每层不得少于2个。 (4)立管卡子安装高度：距地面应为1.51.8m,两个以上管卡应匀称安装，同一房间管卡安装应在同一种标高（高度）。 6水表安装应便于检修，不受曝晒、污染和受冻地方。安装旋翼式水表时，表前与阀门应有不不大于8倍水表接口直径直线管段。水表外壳距墙表面净距为1030mm，水表进水口中心标高应按设计规定，容许偏差为10mm。 7给水立管和装有3个或3个以上配水点支管始端，均应安装可拆卸连接件。 8冷热水管道平行安装时，热水管应在冷水管上方；垂直安装时，热水管应在冷水管左侧，器具用水点应左热右冷。 9塑料给水管与其她金属管道平行时，应留有一定保护距离。若设计无规定期，径距不适当不大于100mm,平行时，塑料管宜在金属管内侧。 10室内暗敷设塑料给水管，管槽尺寸宜为管径外侧，每侧加20mm，管道安装完毕后，必要采用1:2水泥沙浆弥补。 11塑料给水管道各配水点、受力点，必要采用可靠固定办法。 12埋地塑料给水管道安装合格后，回填时应先填砂土或颗粒不大于12mm。土壤回填至管顶上侧300mm处，经夯实后方可回填原土。室内埋地管道埋置深度不适当不大于300mm .塑料给水管出地坪处应设立保护管，其高度应高于地坪l00mm。塑料管在穿基本墙时，应设立金属套管，套管与预留孔上方净空不应少于l00mm.13给水管道不得穿越烟道、风道、变配电问、排水沟。不适当穿过橱窗、壁柜、木装修部位。塑料给水管道应远离明火，距炉灶外缘不得不大于400mm.给水管道穿越伸缩缝时，应依照使用材质采用有效技术指施。14阀门安装：(1)给水管道系统阀门安装必要符合设计规定规格、型号，阀门进场时应进行外观及技术资料检测：阀门强度实验应以公称压力1.5倍进行，不渗不漏为合格，阀门严密性实验应以公称压力1.10倍进行，实验压力在实验持续时间内应保持不变，且阀体填料及阀瓣密封面无渗漏。阀门实验持续时间应不少于下表规定：阀门实验持续时间表公称直径（mm）最短持续时间（s）严密性实验强度实验金属密封非金属密封强度实验50151515602003015602504006030180(2）阀门安装应进出口方向对的、连接牢固、紧密、启闭灵活、有效，安装朝向合理，便于操作维修，表面干净。15防腐与保温。(1)埋设给水管道，采用金属管材时，必要做好防腐工作。埋设暗装金属管道防腐层材质、构造、操作必要符合设计规定和施工质量验收规范中有关规定。(2）给水镀锌钢管安装后，丝头外露处及镀锌层损害处应刷防锈漆二道。(3）铝塑复合管埋墙暗装管件应做好防腐解决。(4)型钢加工管卡、支、吊、卡架、吊杆均应刷防锈漆二逍，明装时再刷面漆二道。六、成品保护1 管道不得用做支撑或放脚手板，不得踏压，其支托卡架不得做为其她用途受力点。2 管道在喷浆前要加以保护，防止灰浆污染管道。3 截门手轮在安装时应卸下，交工前统一安装完好。4 水表应有保护办法，为防止损坏，可统一在交工前装好。七、应注意问题1管道涂塑层损坏。因素：由于压力和管钳日久失修，卡不住管道导致。2 立管甩口高度不精确。因素：由于层高超过容许偏差或测量不准。3 立管距墙不一致或半明半暗。因素：由于立管位置安排不当，或隔断墙位移偏差太大导致。4 热水立管套管向下层漏水。因素：由于套管露出地面高度不够，或地面抹灰太厚导致。 八、安全文明施工1、现场材料按品种及规格分类堆放整洁，并按规定做好标记。2、操作平台必要构造合理，安全可靠，杜绝倾翻事故发生。3、操作平台在操作时必要置于稳妥后方能上去作业，并支好斜撑。4、禁止操作人员在操作平台上打闹。禁止酒后上岗。5、禁止在操作时上掷、下抛材料、器具。6、在操作台作业时必要对的佩带安全带。7、施工用电严格执行三级配电二级保护。8、使用手持电动工具遵守项目制定使用操作规则。9、安装立管，必要将洞口周边清理干净，禁止向下抛掷物料。作业完毕必要将洞口盖牢。10、施工用水要有组织排放。11、作业完检查无易燃隐患，无任何物品杂物方能离开现场。12、施工应做好工完场清，施工过程中产生垃圾应即时清理，余料废料应收集起来集中堆放，施工过程中以及施工结束后注意成品保护。13、进入施工现场合有人员必要按规定带好安全帽。14、施工现场禁止吸烟。
