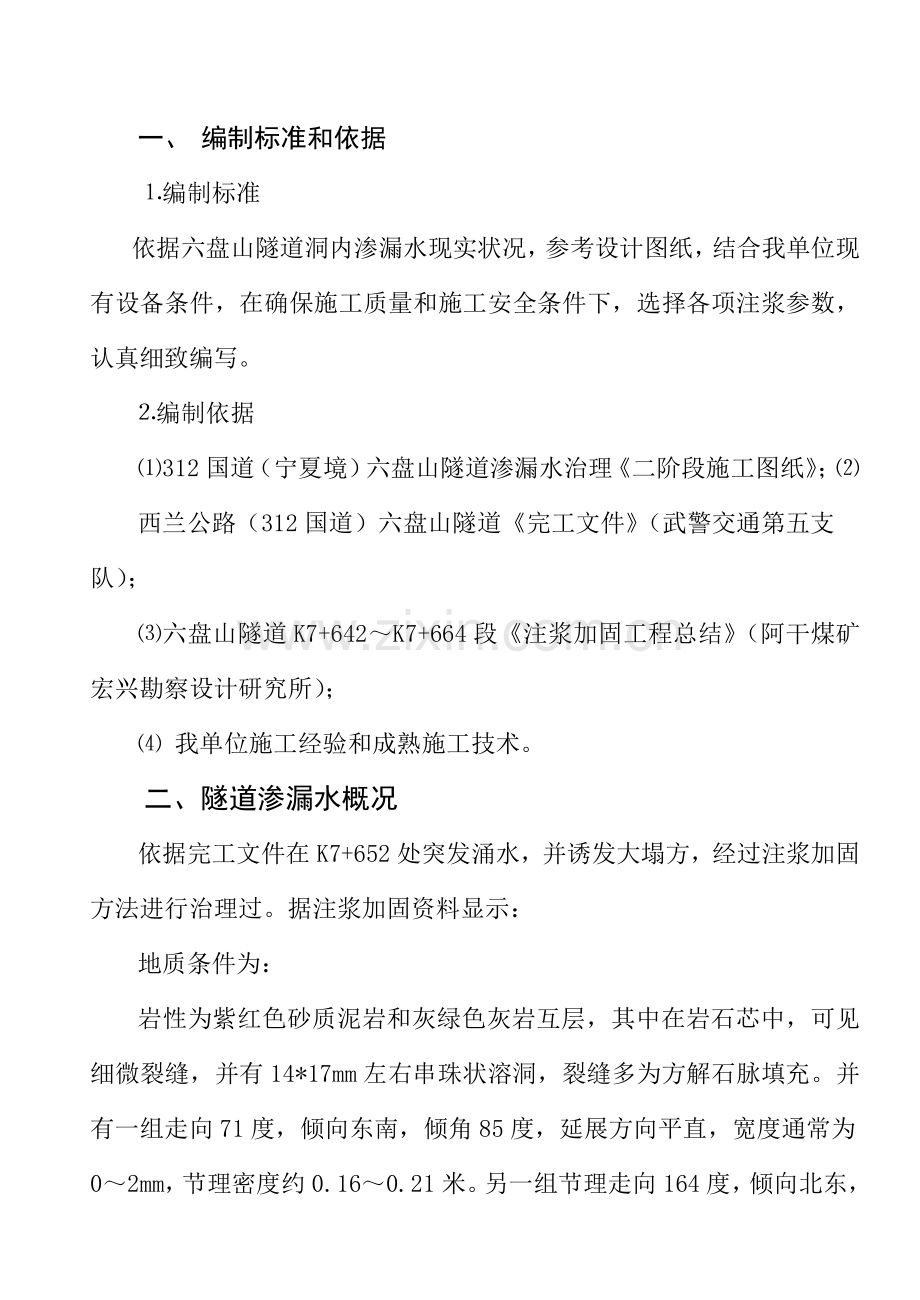

1、一、 编制标准和依据编制标准依据六盘山隧道洞内渗漏水现实状况,参考设计图纸,结合我单位现有设备条件,在确保施工质量和施工安全条件下,选择各项注浆参数,认真细致编写。编制依据 312国道(宁夏境)六盘山隧道渗漏水治理二阶段施工图纸;西兰公路(312国道)六盘山隧道完工文件(武警交通第五支队);六盘山隧道K7+642K7+664段注浆加固工程总结(阿干煤矿宏兴勘察设计研究所); 我单位施工经验和成熟施工技术。二、隧道渗漏水概况依据完工文件在K7+652处突发涌水,并诱发大塌方,经过注浆加固方法进行治理过。据注浆加固资料显示:地质条件为:岩性为紫红色砂质泥岩和灰绿色灰岩互层,其中在岩石芯中,可见细微

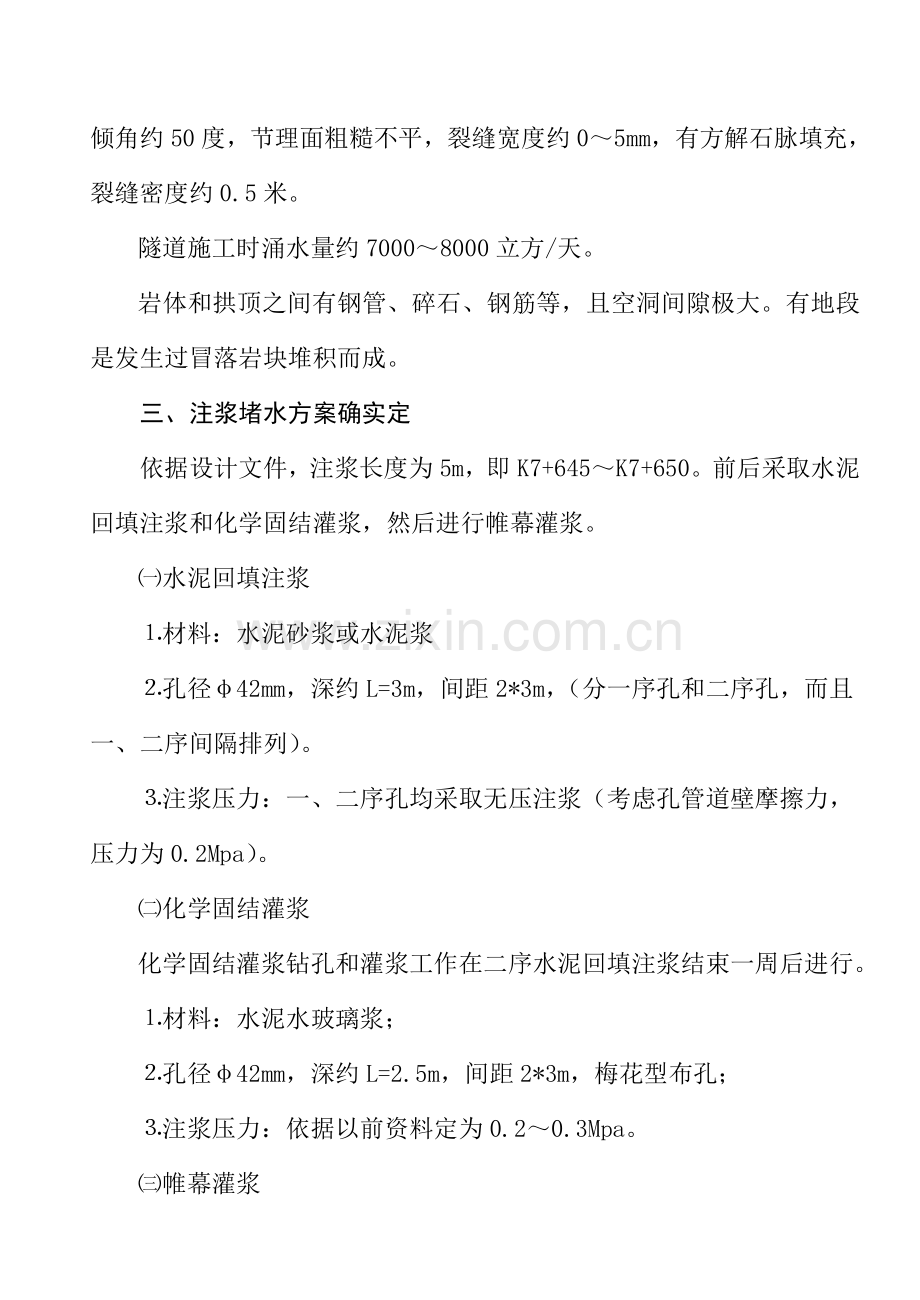

2、裂缝,并有14*17mm左右串珠状溶洞,裂缝多为方解石脉填充。并有一组走向71度,倾向东南,倾角85度,延展方向平直,宽度通常为02mm,节理密度约0.160.21米。另一组节理走向164度,倾向北东,倾角约50度,节理面粗糙不平,裂缝宽度约05mm,有方解石脉填充,裂缝密度约0.5米。隧道施工时涌水量约70008000立方/天。岩体和拱顶之间有钢管、碎石、钢筋等,且空洞间隙极大。有地段是发生过冒落岩块堆积而成。三、注浆堵水方案确实定依据设计文件,注浆长度为5m,即K7+645K7+650。前后采取水泥回填注浆和化学固结灌浆,然后进行帷幕灌浆。水泥回填注浆材料:水泥砂浆或水泥浆孔径42mm,深
3、约L=3m,间距2*3m,(分一序孔和二序孔,而且一、二序间隔排列)。注浆压力:一、二序孔均采取无压注浆(考虑孔管道壁摩擦力,压力为0.2Mpa)。化学固结灌浆化学固结灌浆钻孔和灌浆工作在二序水泥回填注浆结束一周后进行。材料:水泥水玻璃浆;孔径42mm,深约L=2.5m,间距2*3m,梅花型布孔;注浆压力:依据以前资料定为0.20.3Mpa。帷幕灌浆材料:水泥速凝浆液;孔径:42mm深约L=7.5m间距1*1m;注浆压力:0.40.5Mpa(每孔一次灌浆,压力由压水试验确定)。四、注浆工艺(堵水工艺步骤)施工准备:材料准备:依据隧道漏水情况多备水泥和充足水玻璃,采购材料一定要有出厂合格证,部分
4、材料需做性能指标试验。机具和人员要充足,(具体见第七章机具、劳力表)注浆工艺步骤图:结束效果检验注浆压水试验连接管路钻孔凿除砼 凿槽及凿除砼表面根据设计方案在隧道指定位置分别以竖向凿除,深度为78cmV型槽。对于大出水位置必需用槽引下。钻孔:首先将纵向以2*3m梅花型布孔。对快渗和点渗位置,凿除表层后应沿出水位置钻孔。如水量较大,钻孔应合适加深,直至钻到岩层。一是为了疏水;二是注浆时浆液经过钻孔进入岩体,方便愈加好地堵住水路。回填注浆孔位置和设计孔位偏差不得大于20cm,钻孔应深入岩石1020cm。固结灌浆孔位置和设计孔位偏差不得大于20cm,开孔角度误差不宜大于5度。在回填注浆和固结灌浆前,
5、分别用压力风、水冲洗孔壁和作压水试验。固结灌浆孔压水试验压力大于0.3Mpa。帷幕灌浆孔位置和设计孔位偏差15cm,开孔角度误差3度。注浆对于回填注浆要求一次序和二次序分序回填注浆。其浆液水灰比采取1:1、1:1.25、1:1.5、1:2(重量比)四个比级。对于裂隙大砂浆掺砂量不宜大于水泥重量2倍。当注浆压力在0.2Mpa情况下,连续2分钟不吸浆,即可结束。在回填注浆,一周后进行固结灌浆,当其某一级水灰比浆液灌入量已达400升以上,而灌注压力及吸浆量均无改变或改变不显著时,应改浓一级灌浆。固结灌浆在设计要求压力下,灌浆段吸浆量小于0.4升/分,在继续灌注30分钟即可结束。帷幕灌浆水灰比选定8、
6、6、5、4、3、2、1、0.8、0.5共8个比级,遵照由稀开始,逐步变浓,直至结束标准。在设计要求压力下,如灌浆段稀浆量0.4升/分,继续灌40分钟,即可结束。对于隧道上部倒孔灌浆结束时,应先将孔口闸阀关闭后再停机,带孔内无返浆时才可能拆除孔口闸阀。工程质量检验回填灌浆质量检验,在结束7天后进行,检验孔数量应不少于灌浆孔总数5%,其部署由设计、施工单位约定。回填灌浆检验孔合格标准:在设计要求压力下,在起始10分钟,孔内注入水灰比2:1浆液不超出10升,即可认为合格。固结灌浆质量检验,宜采取直接测量岩石弹性模量方法。岩石弹性模量改善程度应符合设计要求,检验工作在该部位灌浆结束14天后进行。也可采
7、取压水试验方法,检验工作宜在该部位灌浆结束3天后进行。检验孔数量不应少于灌浆总数5%,其孔段合格率应在80%以上,其它孔段指标值,不应超出设计所要求50%,即可合格。帷幕灌浆检测方法同固结灌浆压水试验相同回填和固结灌浆结束后,应排除孔内积水和污物,将孔口做好抹平。五、注浆施工注意事项:在注浆过程中应时刻注意注浆压力和吸浆量改变情况,当注浆压力剧增、吸浆量快速降低或不吸浆时,应立即停机进行处理;若压力忽然下降。吸浆量增大,则需仔细观察是否跑浆。浆液不宜配制过多,以免因凝固等原因造成浪费。施工过程中一定要严格按施工方案操作。要认真做好注浆统计。注浆结束后立即清洗管路和设备,确保注浆系统处于完好状态
8、。六、特殊情况处理回填灌浆过程中和发觉漏浆,应依据具体情况采取嵌缝,表面封堵,加浓浆泥降低压力,间歇灌浆等方法处理。回填灌浆时,如发生滞浆,应待被串孔排出浓浆时,将其堵塞。灌浆孔继续灌注,如被串孔是工序孔,可无须重新灌浆。如是工序孔,宜冲洗钻开进行灌浆。固结灌浆时,如发生串浆,可将被串孔塞住,对灌浆孔单独进行灌注。灌注结束后,应立即清除被串孔内浆液,洗孔后再灌。对于中止(回填和固结)回填灌浆不应中止灌浆,对于中止时间较长,则应重新钻开进行灌注。固结灌浆,因故中止时,应按下列标准进行处理:尽可能缩短中止时间,及早恢复灌浆;中止时间超出30分钟,应设法处理至厚孔深,恢复灌浆;恢复灌浆时,开始应使用
9、最大水灰比认得浆液灌注,如吸浆量和中止前降低较多,则浆液应逐步加浓。 七、劳力组织和关键材料、机具人员分配表序号工 种人数工 作 内 容1技术人员1负责施工组织和质量控制 2试验员1负责浆液配制和施工控制3材料管理员1负责化学药品和其它材料保管和发放 4压浆机司机3化学泵浆液得失用和维修、移动注浆管和注浆嘴5运料工2负责运输拌合好浆液(架上、架下各1人)6抹灰工4制作防水层、暗槽、预埋注浆嘴、排水(气)嘴7制(修)凿工2负责凿子制作修整8杂工12工地搬运、拆装脚手架,凿槽,钻孔9电工1空呀机使用和维修,保障照明线路正常材料、机具表序号名 称规 格单位数量备 注1水泥525抗酸t802砂子河砂m3303水饮用水m3104水玻璃Kg10005钻孔设备套16凿子10把207锤子把108压浆机BW200-50台19拌适用具套110计量用具套111阻浆器个10拱部用12塑料桶个8分工用13舀子把5分工用14玻璃棒把3搅拌15注浆容器1*1m个216钢管25m150拱部注浆管17高压球阀42个10312国道六盘山隧道渗漏水治理工程注浆施工方案中铁十三局六盘山隧道漏水整改项目部二年五月十五日目 录一、编制标准和依据 1二、隧道渗漏水概况 1三、注浆堵水方案确实定 1四、注浆工艺 2五、注浆施工注意事项 4六、特殊情况处理 4七、关键材料、机具和劳力组织 5
