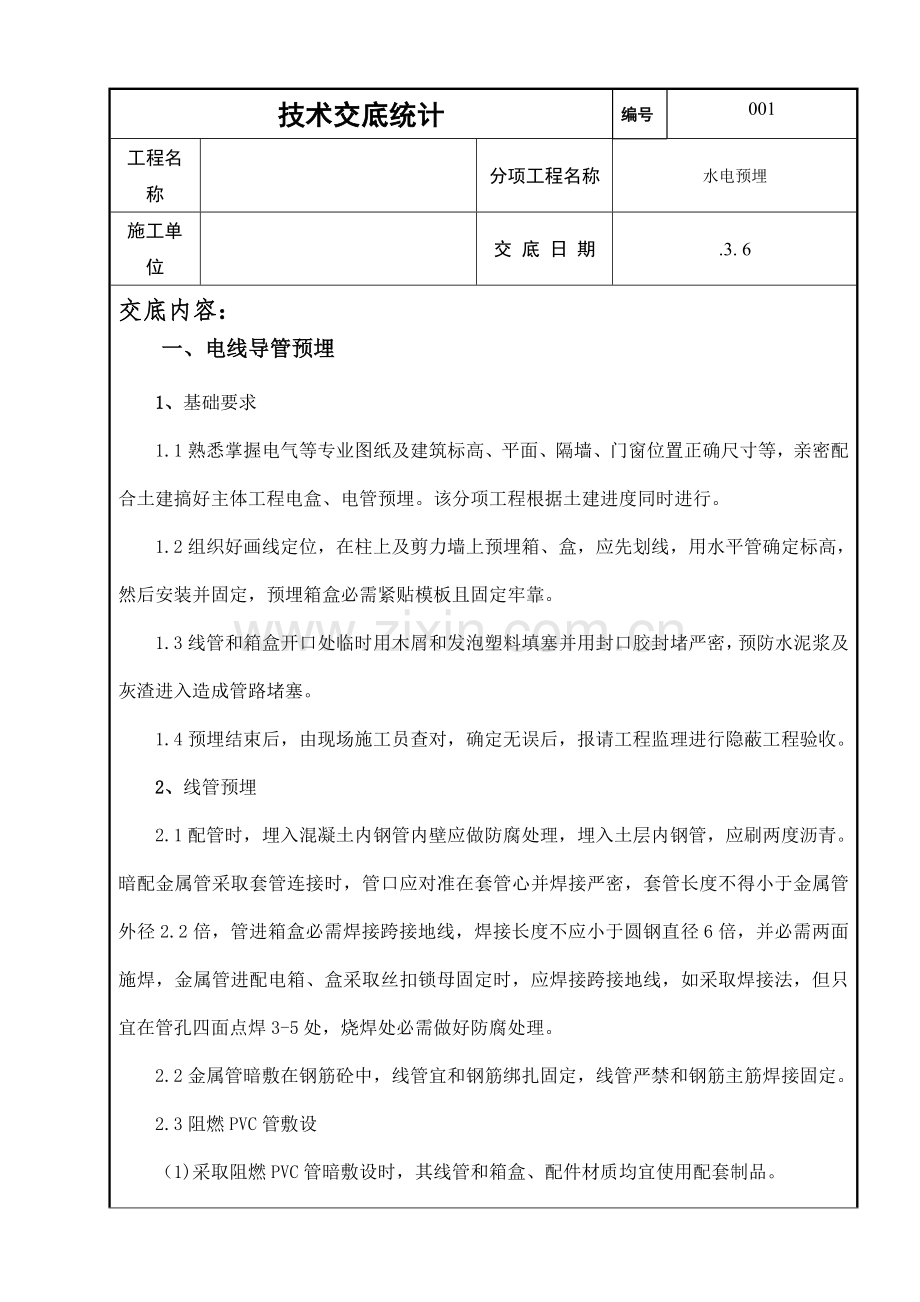

1、技术交底统计编号001工程名称分项工程名称水电预埋 施工单位交 底 日 期.3. 6交底内容:一、电线导管预埋1、基础要求1.1熟悉掌握电气等专业图纸及建筑标高、平面、隔墙、门窗位置正确尺寸等,亲密配合土建搞好主体工程电盒、电管预埋。该分项工程根据土建进度同时进行。1.2组织好画线定位,在柱上及剪力墙上预埋箱、盒,应先划线,用水平管确定标高,然后安装并固定,预埋箱盒必需紧贴模板且固定牢靠。1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密,预防水泥浆及灰渣进入造成管路堵塞。1.4预埋结束后,由现场施工员查对,确定无误后,报请工程监理进行隐蔽工程验收。2、线管预埋2.1配管时,埋入

2、混凝土内钢管内壁应做防腐处理,埋入土层内钢管,应刷两度沥青。暗配金属管采取套管连接时,管口应对准在套管心并焊接严密,套管长度不得小于金属管外径2.2倍,管进箱盒必需焊接跨接地线,焊接长度不应小于圆钢直径6倍,并必需两面施焊,金属管进配电箱、盒采取丝扣锁母固定时,应焊接跨接地线,如采取焊接法,但只宜在管孔四面点焊3-5处,烧焊处必需做好防腐处理。2.2金属管暗敷在钢筋砼中,线管宜和钢筋绑扎固定,线管严禁和钢筋主筋焊接固定。2.3阻燃PVC管敷设(1) 采取阻燃PVC管暗敷设时,其线管和箱盒、配件材质均宜使用配套制品。(2) PVC管关口应平整、光滑;管和管、管和盒(箱)等器件应用插入法连接;连接

3、处结合面应涂专用胶粘剂,接口应牢靠密封。(3) 直埋在地下或楼板内PVC管,在露出地面时易受机械损伤部分,应采取保护方法。(4) 暗敷在混凝土内管子,离表面净距不应小于15毫米,为了降低线管弯曲,线路走向宜沿最近路线敷设,其弯曲处不应折皱,弯扁程度不应大于管外径10%,其明配时弯曲半径大于外径6倍;暗敷在砼内其弯曲半径大于管径10倍。线管超出下列长度时加过线盒;电管弯曲许可最大长度序号电管弯曲数量电管许可最大长度(米)1无弯曲3021个弯曲2032弯曲1543弯曲8(5) PVC管切割方法:先将弹簧插入管内,两手用力慢慢弯曲管子,考虑到管子回弹,弯曲角度要稍过部分。(6) PVC管连接方法:将

4、管子清理洁净,在管子接头表面均匀刷一层PVC胶水后,立即将刷好胶水管头插入接头内,不要扭转,保持约15s不动,即能够贴牢。二、预留孔洞1、在土建工种施工过程中,水电安装应和土建配合进行管道、竖井、管道井等入户、穿墙、穿楼板孔洞预留,确保预留孔洞质量进而确保结构验收,确保以后安装施工顺利进行。2、预留前,要认真熟悉施工图纸,理清系统原理和技术要求,对照安装和土建结构图,确定预留孔洞尺寸位置。依据预留孔洞大小和形状制作对应预留木框或钢套管,指定专员在土建工种钢筋绑扎完成后关模前根据图纸要求尺寸位置进行预留.3、由水电技术员复核位置和尺寸,确定无误后,方可通知土建工种关模。4、在土建工种关模及浇注混

5、凝土时,必需要有专员监护,以防预留孔洞移位或损坏等。5、预埋上下层预留孔洞时,中心线应垂直,预留木框拆模后留在墙体内,钢制管待混凝土稍凝固时需细心拔出钢管,把握好拔管时间,确保预留孔洞光滑和成型。6、拆模后,组织操作员和施工员复核预留孔洞尺寸,并作好统计,对不合格孔洞,需提出处理方法和意见,待同意后实施。7、下面是各类孔洞具体预留方法: 7.1通常孔洞预留结构施工过程中,确定专员跟踪配合,待土建施工到预留孔洞部位时,立即按水电留孔图中给定穿管坐标和标高,在模板上做出标识。在土建扎钢筋时,将事先做好模具中心对准标识进行模具固定安装,并考虑方便拆除临时模具。当遇有较大孔洞、模具和多根钢筋相碰时,和

6、土建技术人员协商,采取对应方法后再进行安装固定。 7.2卫生间孔洞预留卫生间内多种水管孔洞预留是工程关键,对于卫生间洁具排水预留洞,必需依据本工程确定使用卫生洁具安装尺寸、墙体厚度及坐标轴线,确定预留洞位置后预埋。如因部分原因造成在卫生间排水套管在预留时,洁具型号无法确定,我方将参考标准图集及设计要求进行排水孔洞预留。孔洞尺寸可合适放大一号,为预防在洁具型号确定后,洁具安装要求和孔洞预留存在偏差时,尽可能降低楼板开洞面积,如必需重新开洞,则必需使用开孔机机械钻洞,严禁乱剔乱凿现象出现。 7.3套管预留孔洞施工方法依据管道管径尺寸,制作比管径大两号钢套管(U-PVC管),钢套管(U-PVC管)长

7、度通常为楼板厚度300mm。在土建楼板模板铺设完成,底筋绑扎完成后,依据规范要求及现场结构钢筋绑扎成形位置尺寸,确定套管位置,将钢套管(U-PVC管)放在预留位置,用铁丝将钢套管(U-PVC管)绑扎好,用铁钉将铁丝钉在模板上,将钢套管(U-PVC管)紧紧固定在模板上,钢套管(U-PVC管)底部和模板之间不留缝隙紧贴牢靠。预埋好后,钢套管(U-PVC管)内还应放入填料将套管填充满,预防混凝土浇注时进入套管内。待混凝土强度达成能够上人时,便于将套管拔出,将套管清理洁净,分类存放以备后用。三、 套管制作和安装 1、为了预防热胀冷缩破坏影响结构,热水及采暖管道穿楼板及墙体时均应做钢套管,套管管径比管道

8、管径大两号。套管顶部高出地面50mm(穿楼板时),套管底部和楼板面平齐,套管内不得有接头。2、穿越屋顶楼板、地下室板墙、和水池壁时,必需制作防水套管。防水套管做法结合图纸要求并参考图集。3、套管应预先根据要求制作,在土建工种钢筋绑扎完成后合模前根据图纸要求尺寸进行预留安装,确保固定牢靠,封堵严密,位置正确。 4、常见预埋套管分类:套管安装位置套管安装样图符号说明固定方法 穿建筑物隔墙套管1-钢管;2-钢套管;3-密封填料;4-隔墙;5-成品装饰板(明装管道适用)套管配合墙体施工或使用机械开洞后用水泥砂浆固定 穿人防剪力墙套管柔性防水套管1-钢管;2-法兰套管;3-密封圈;4-法兰压盖;5-螺柱

9、;6-螺母;7-法兰;8-密封膏嵌缝;9-建筑外墙;10-内侧;11-柔性填缝材料剪力墙处套管需和结构钢筋绑扎固定,一次浇注在墙体内 穿无防水要求楼板1-钢管;2-钢套管;3-密封填料;4-楼板套管中部架设钢筋于楼板上,套管下部水泥砂浆吊模固定。 穿有防水要求楼板(如卫生间,厨房等)1-钢管;2-钢套管;3-翼环;4-挡圈;5-石棉水泥;6-油麻套管中部架设钢筋于楼板上,套管下部水泥砂浆吊模固定。穿地上或建筑外墙等防水墙体顶板刚性防水套管(钢管)1-钢管;2-钢套管;3-翼环;4-挡圈;5-石棉水泥;6-油麻剪力墙处套管需和结构钢筋绑扎固定,一次浇注在墙体内。刚性防水套管1-铸铁管;2-钢套管

10、;3-翼环;4-石棉水泥;5-油麻剪力墙处套管需和结构钢筋绑扎固定,一次浇注在墙体内。四、防雷接地工程1、接地体(线)连接应采取焊接,采取结构柱/梁钢筋焊接拉通,焊缝长100,焊接处焊缝应饱满并有足够机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺点,焊接处药皮要敲净。2、接地引下线利用结构柱内两根对角主筋,施工时将该主筋黄色漆作好标识,随结构施工逐层焊接至顶层,并和屋顶避雷网焊接. 引下点按设计.3、每层水平连线利用结构梁周环焊接, 和引下钢筋焊通. 接地体为结构基础.4、接地装置顶面埋设深度不应小于0.6m.圆钢、角钢及钢管接地极应垂直埋入地下,间距不应小于5m.接地装置焊接应采取搭接焊焊

11、接长度应符合下列要求:4.1扁钢和扁钢搭接为扁钢宽度2倍,不少于三面施焊;4.2圆钢和圆钢搭接为圆钢直径6倍,双面施焊;4.3圆钢和扁钢搭接为圆钢直接6倍,双面施焊;4.4扁钢和钢管,扁钢和角钢焊接,紧贴角钢外侧两面,或紧贴3/4钢管表面,上下两侧施焊;4.5除埋设在混泥土中焊接接头外,有防腐方法。 5、防雷引下线利用结构柱内或剪力墙内2根16或4根10主钢筋,自下而上通长焊接。五、注意事项1、严格按设计及规范要求施工。2、墙/柱內预留预埋在关模前施工好,并验收合格。3、楼板内预留管在板底筋绑好后施工部署。施工时注意对钢筋保护,不得损坏钢筋绑扎质量。4、应配合土建施工,不得影响其它工程正常施工进度。5、每作完一段或一个工序要求自检,自检合格后报项技术责任人检验,做好隐蔽统计。技术责任人检査合格后报监理验收,验收合格后方可进行下道工序施工。技术责任人交底人接收人本表由施工单位填写,交底单位和接收交底单位各存一份。
