一、概述

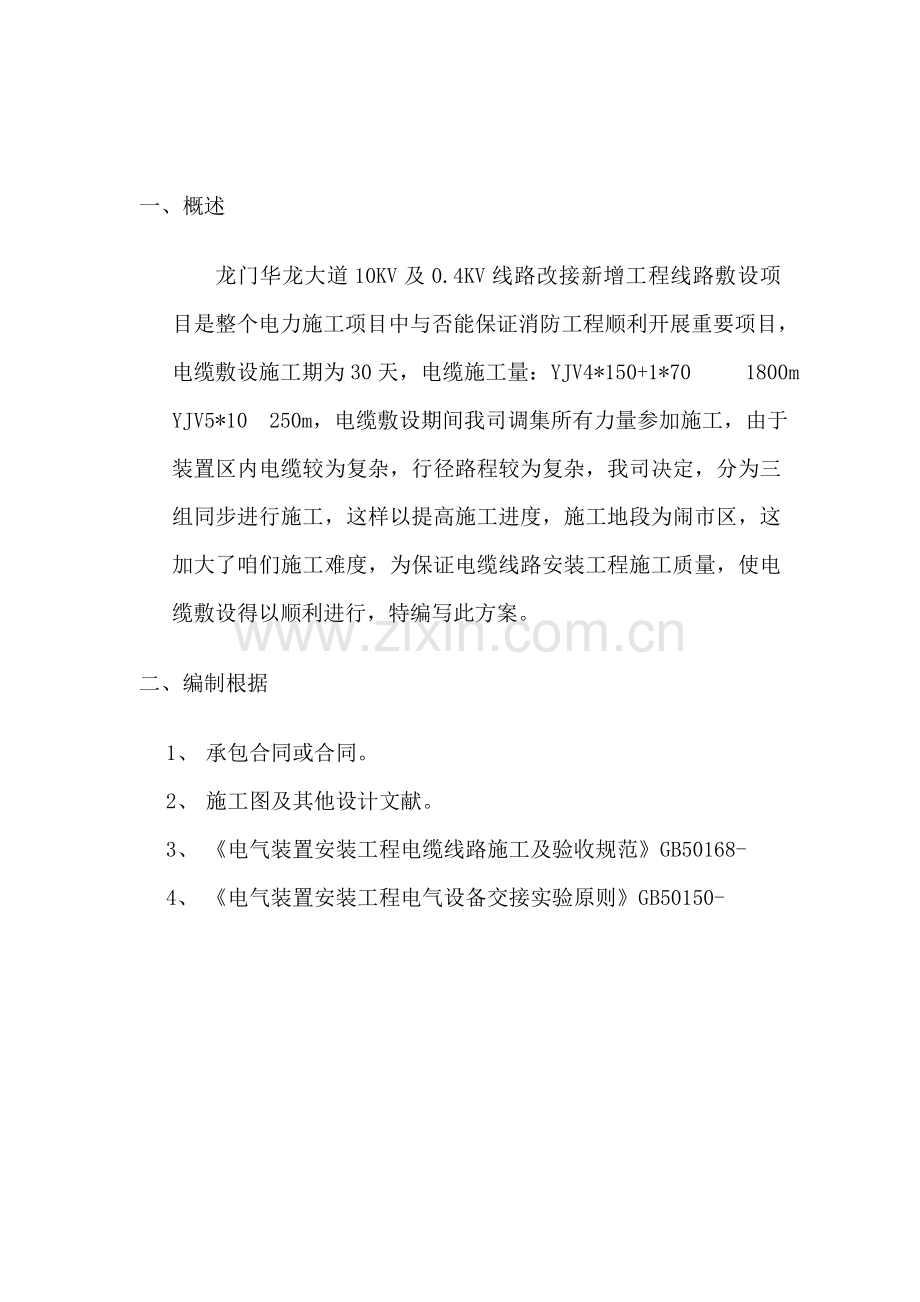

龙门华龙大道10KV及0.4KV线路改接新增工程线路敷设项目是整个电力施工项目中与否能保证消防工程顺利开展重要项目，电缆敷设施工期为30天，电缆施工量：YJV4*150+1*70 1800m YJV5*10 250m，电缆敷设期间我司调集所有力量参加施工，由于装置区内电缆较为复杂，行径路程较为复杂，我司决定，分为三组同步进行施工，这样以提高施工进度，施工地段为闹市区，这加大了咱们施工难度，为保证电缆线路安装工程施工质量，使电缆敷设得以顺利进行，特编写此方案。
二、编制根据
1、 承包合同或合同。
2、 施工图及其他设计文献。
3、 《电气装置安装工程电缆线路施工及验收规范》GB50168-
4、 《电气装置安装工程电气设备交接实验原则》GB50150-

三、施工程序和施工办法
1、 施工流程图
开 始
施 工 准 备
路面破开，管道开挖，电缆穿行
穿行好电缆进行埋设
路面及管道回填和修复
结 束
外观检查及线路接通
质量检查
电缆验收
质量检查

2、施工准备
2.1 设备及材料规定：
2.1.1 所有材料规格型号及电压级别应符合设计规定，并有产品合格证及检查证书。
2.1.2 每轴电缆上应标明电缆规格、型号、电压级别、长度及出厂日期。电缆轴应完好无损。
2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。
2.1.4 其他附属材料：电缆盖板、电缆标示、电缆标志牌、白布带、橡皮包布、黑包布等均应符合规定。
2.2 作业条件：
2.2.1 土建工程应具备下列条件：
2.2.1.1 道路破开及管道开挖符合施工规定。
2.2.1.2 电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通。
2.2.1.3 放电缆满足施工规定。
2.2.2 设备安装应具备下列条件
2.2.2.1 变配电室内所有电气设备及用电设备配电箱柜安装完毕。
2.2.2.2 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检查合格。
2.3 人员、机具准备
2.3.1敷设电缆需要大量人员，电缆敷设前，依照电缆数量及电缆敷设进度安排，提前做好人员准备工作，保证敷设电缆时人员满足施工规定，同步对进场人员进行安全技术培训。
2.3.2施工电缆前准备充分，特别是机械与否齐备。
2.3.3现场准备。并清理杂物。清理电缆敷设沿途障碍，为放电缆创造较好外部条件。
2.6通信指挥系统，电缆施工时配备手机4部，以保证通信指挥系统畅通。对手机由专人保管、使用、充电，保证电缆敷设时能可靠使用。
3 操作工艺
3.1 电缆敷设准备工作：
3.1.1 施工前应对电线进行详细检查；规格、型号、截面、电压级别均符合设计规定，外观无扭曲、坏损等现象将电缆盘上合格证收集起来，以便交工。
3.1.2 电缆敷设迈进行绝缘摇测或耐压实验。
3.1.3 放电缆机具安装：采用机械放电缆时，应将机械选好恰当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。
3.1.4 暂时联系指挥系统设立：线路较短或室外电缆敷设，可用手机联系，手持扩音喇叭指挥。
3.1.5 在桥架或支架上多根电缆敷设时，应依照现场实际状况，事先将电缆排列，以防电缆交叉和混乱。
3.1.6 电缆短距离搬运，普通采用滚动电缆轴办法。滚动时应按电缆轴上箭头批示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛。
3.1.7电缆运抵现场后运用吊车将电缆盘架在专用电缆支架上，电缆架摆放应稳妥并正对电缆敷设方向，电缆盘转动处要涂抹润滑脂，以减少阻力。
3.1.8 电缆支架架设地点应选好，以敷设以便为准，普通应在电缆起止点附近为直。架设时，应注意电缆轴转动方向，电缆引出端应在电缆轴上方。
3.2 电缆沿支架、桥架敷设：
3.2.1 水平敷设
3.2.1.1 敷设办法可用人力或机械牵引。
3.2.1.2 电缆沿桥架或托盘敷设时，应单层敷设，排列整洁。不得有交叉，拐弯处应以最大截面电缆容许弯曲半径为准。
3.2.2 垂直敷设。
3.2.2.1 垂直敷设，有条件最佳自上而下敷设。无条件依照现场实际状况进行铺设。
3.2.2.2 自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
3.2.3电缆余量应符合规范规定，对规范中规定不明确地方应和关于人员商定。
3.2.4电缆敷设后应及时告知有关专业，防止损伤电缆事故发生。
3.3 电缆终端头制作安装
3.3.1 电缆线芯连接符合规格规定。
3.3.2装配、组合电缆终端和接头时，各部件间配合或搭接处必要采用堵漏、防潮和密封办法。
3.3.3控制电缆终端可采用普通包扎，接头应有防潮办法。
3.4 电缆防火及阻燃
3.4.1 在电缆穿过沟道、竖井、墙壁、楼板或进入电气盘（柜）孔洞处，用防火堵料密实封堵。
3.4.2 封堵电缆孔洞应严实可靠，不应有明显裂缝和可见孔隙。
四、质量原则
1 保证项目：
1.1电缆敷设必要符合如下规定：电缆禁止有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，禁止在管道上面或下面平行敷设。
检查办法：观测检查和检查隐蔽工程记录。
2 基本项目：
2.1 坐标和标高对的，排列整洁，标志柱和标志牌设立精确；防燃、隔热和防腐规定电缆保护办法完整。
2.2 在支架上敷设时，固定可靠，同一侧支架上电缆排列顺序对的
2.3 电缆转弯和分支处不紊乱，走向整洁清晰、电缆标志、标志牌清晰齐全。
检查办法：观测检查和检查隐蔽工程记录及坐标图。
2.4 电缆最小弯曲半径和检查办法应符合规定。
五、成品保护
1、室内沿桥架或托盘敷设电缆、宜在其她工程基本施工完毕后进行，防止其他专业施工时损伤电缆。
六、应注意质量问题
1、沿支架或桥架敷设电缆时，应防止电缆排列不整洁，交叉严重。电缆施工前须将电缆事先排列好。
2、沿桥架或托盘敷设电缆应防止弯曲半径不够。在桥架或托盘施工时，施工人员应考虑满足该桥架或托盘上敷设最大截面电缆弯曲半径规定。
七、安全技术办法
1、现场工作人员必要按规定穿工作服
2、进人现场必要戴好安全帽，高空作业系挂安全带。
3、电缆运送装卸，脚手架搭设应有专业起重工作业指挥。
4、电缆盘架设应水平稳固，电缆盘引出电缆侧不应站人，防止倾倒伤人。
5、电缆敷设时，在电缆转角内侧不得站人，以防挤伤，或采用妥善防护办法，
6、在桥架上敷设电缆时应有防止电缆因一点滑落掉地而引起全段滑落办法。
7、滚动电缆盘时，防止电缆盘碾伤人脚部。
8、厂房内，管廊架上敷设电缆，所有设备孔、予留孔应加盖板，无栏杆地方加安全网。
9、在较封闭场合敷设电缆，其照明通风应符合规定。
10、防火防爆：
a、敷设电缆时，作业上方不应有电气焊施焊，以免损坏电缆。
b、在易燃易爆场合附近施工，应禁止吸烟和使用明火，所用工具器材应符合安全规定规定。
