PNCR脱硝基本工艺专业资料.doc

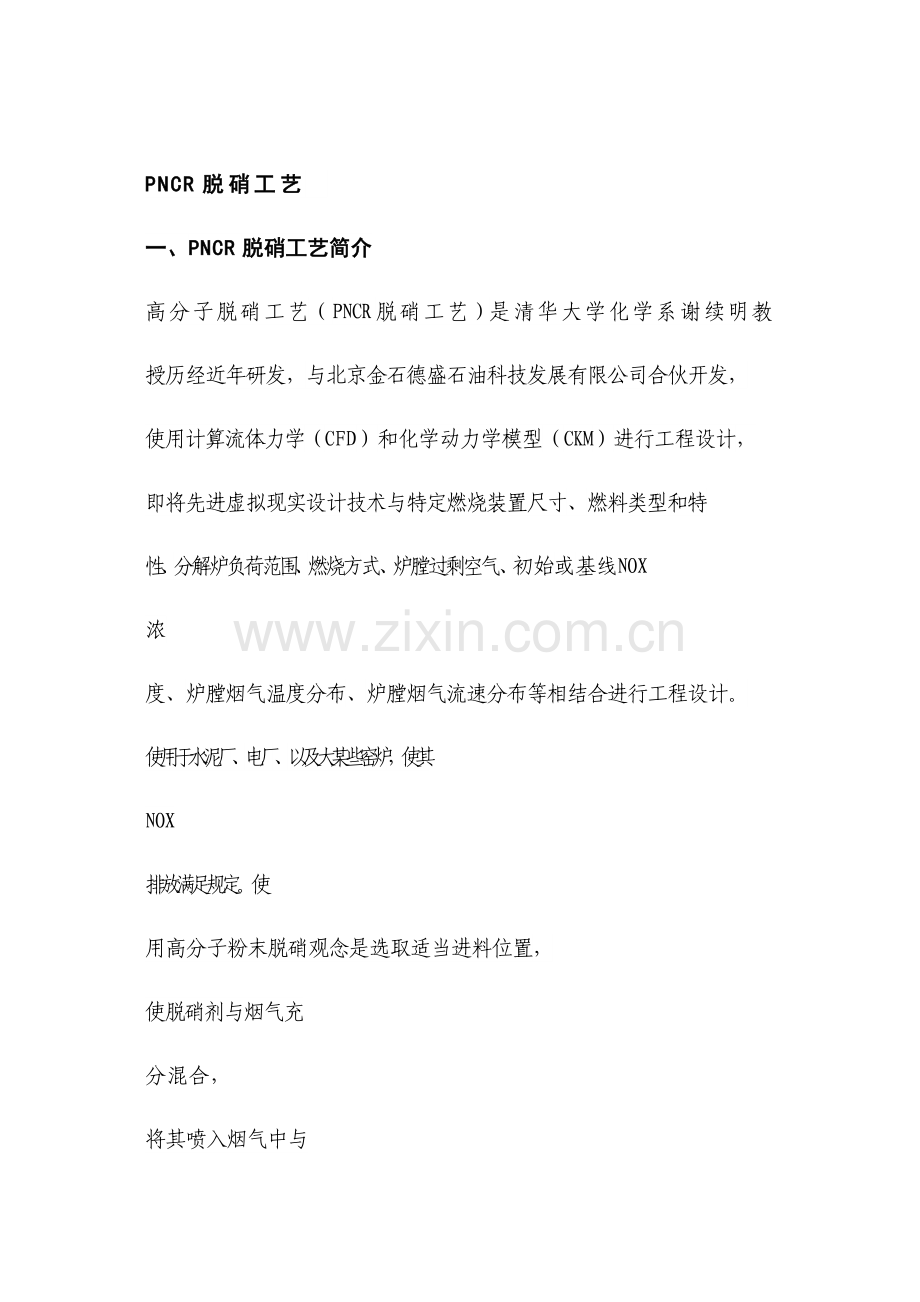

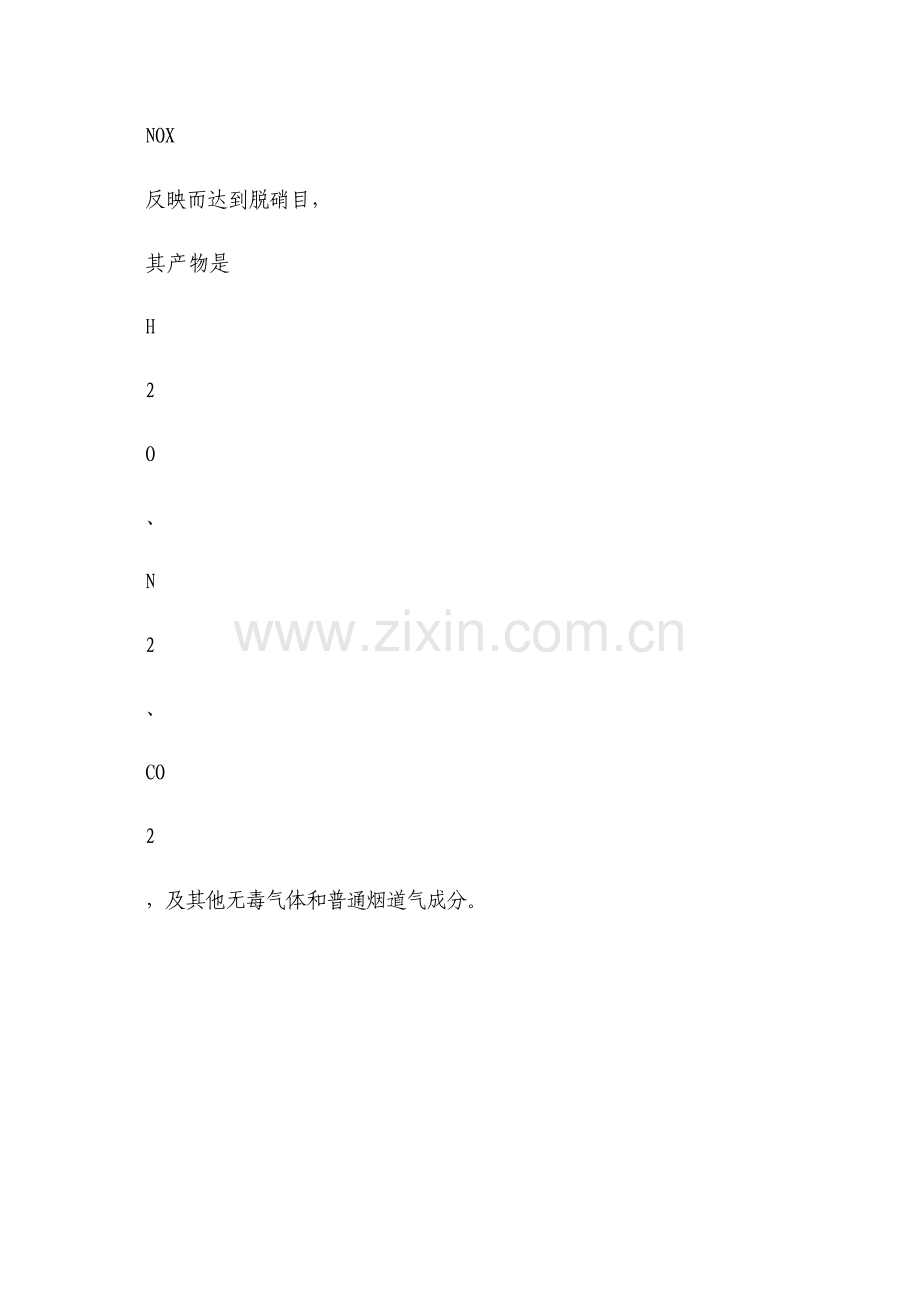

PNCR脱硝工艺一、PNCR脱硝工艺简介高分子脱硝工艺（PNCR脱硝工艺）是清华大学化学系谢续明教授历经近年研发，与北京金石德盛石油科技发展有限公司合伙开发，使用计算流体力学（CFD）和化学动力学模型（CKM）进行工程设计，即将先进虚拟现实设计技术与特定燃烧装置尺寸、燃料类型和特性、分 解 炉 负 荷 范 围、燃 烧 方 式 、炉 膛 过 剩 空 气 、初 始 或 基 线 NOX浓度、炉膛烟气温度分布、炉膛烟气流速分布等相结合进行工程设计。使用于水泥厂、电厂、以及大某些窑炉，使其NOX排放满足规定。使用高分子粉末脱硝观念是选取适当进料位置，使脱硝剂与烟气充分混合，将其喷入烟气中与NOX反映而达到脱硝目，其产物是H2O、N2、CO2，及其他无毒气体和普通烟道气成分。工艺流程简介依照NOX浓度自动调节脱硝剂料仓可调给料器进入炉膛800-900高温区干净烟气罗茨风机二、PCR脱硝与SNCR脱硝工 艺 对 比 （ 按75t/h循环流化床锅炉考虑）老式选取性非催化还原法（SNCR法）与高分子脱硝剂法（PCR法）对比表SNCR法PCR法备注设备安装难易限度困难容易SNCR法设备多，安装复杂；PNCR法集装箱式安装简朴工艺状况复杂简朴SNCR法系统多、工艺复杂；PNCR法工艺简朴安装周期较长短SNCR法安装周期常规30天；PNCR法安装周期15天安全性低高SNCR法还原剂氨水为危险化学品，运送、储存危险性高；PNCR法脱硝剂为固态粉末状，运送、储存安全、以便运营维护复杂简朴SNCR法设备多运营维护复杂；PNCR法简朴、运营维护以便脱硝剂耗量20%氨水每小时40Kg每小时13Kg脱硝剂成本基本持平电耗95KW/h18KW/hSNCR法比PCR法年耗电多55万度水耗0.2吨/小时无SNCR法比PCR法年耗水多1500吨人工2人/班1人/班PNCR法如锅炉DCS系统有冗余，控制系统接入DCS系统可实现无人值守对锅炉影响较大较小SNCR法存在如下缺陷：1.喷嘴下方水冷壁腐蚀严重；2.空预器、过热器、省煤器积灰严重，影响锅炉出力，减少热效率3.灰斗积灰渣严重4.影响布袋除尘器除尘效果，减少布袋使用寿命PNCR法避免了以上缺陷脱硝率30%-50%80%-90%SNCR法脱硝率普通30%-50%，并随运营时间加长减少mg/Nm3如下排放原则PNCR法脱硝率普通80%-90%，不随减少；排放浓度随机调整，轻松降至50mg/Nm3如下氨逃逸10PPM无占地面积较大很小
