室外干挂铝塑板施工方案

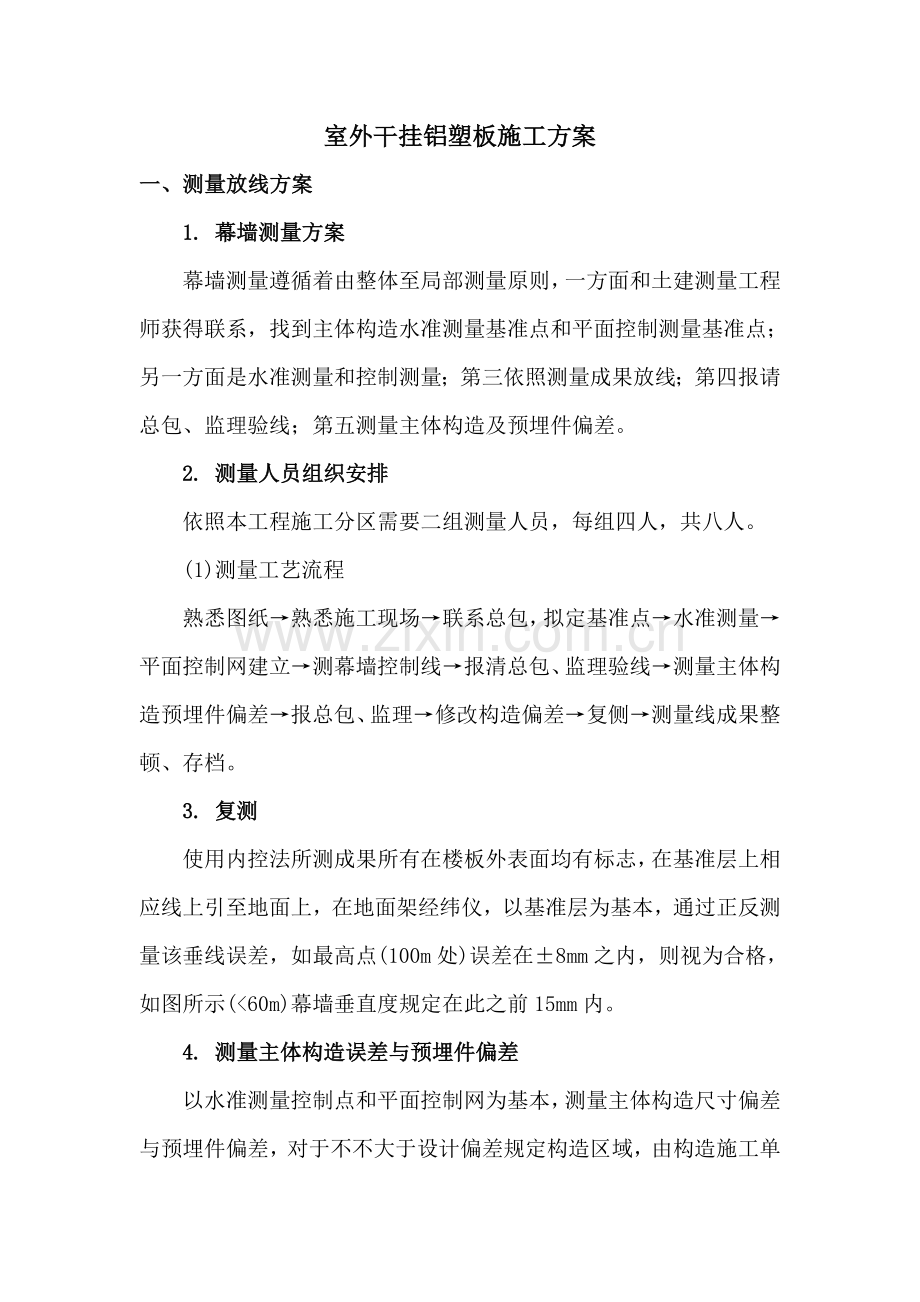

一、测量放线方案
1. 幕墙测量方案
幕墙测量遵循着由整体至局部测量原则，一方面和土建测量工程师获得联系，找到主体构造水准测量基准点和平面控制测量基准点；另一方面是水准测量和控制测量；第三依照测量成果放线；第四报请总包、监理验线；第五测量主体构造及预埋件偏差。
2. 测量人员组织安排
依照本工程施工分区需要二组测量人员，每组四人，共八人。
(1)测量工艺流程
熟悉图纸→熟悉施工现场→联系总包，拟定基准点→水准测量→平面控制网建立→测幕墙控制线→报清总包、监理验线→测量主体构造预埋件偏差→报总包、监理→修改构造偏差→复侧→测量线成果整顿、存档。
3. 复测
使用内控法所测成果所有在楼板外表面均有标志，在基准层上相应线上引至地面上，在地面架经纬仪，以基准层为基本，通过正反测量该垂线误差，如最高点(100m处)误差在±8mm之内，则视为合格，如图所示(<60m)幕墙垂直度规定在此之前15mm内。
4. 测量主体构造误差与预埋件偏差

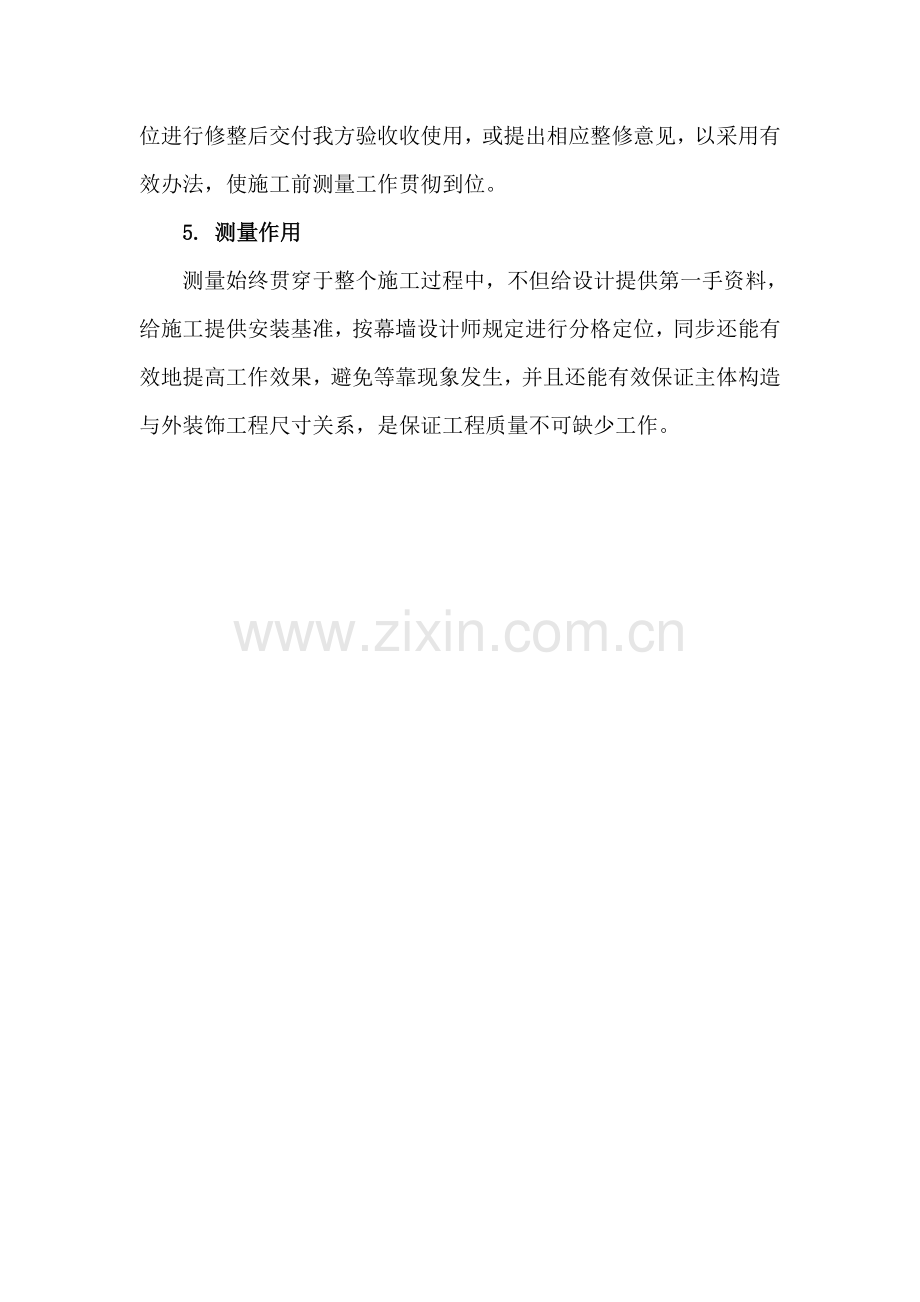

以水准测量控制点和平面控制网为基本，测量主体构造尺寸偏差与预埋件偏差，对于不不大于设计偏差规定构造区域，由构造施工单位进行修整后交付我方验收收使用，或提出相应整修意见，以采用有效办法，使施工前测量工作贯彻到位。
5. 测量作用
测量始终贯穿于整个施工过程中，不但给设计提供第一手资料，给施工提供安装基准，按幕墙设计师规定进行分格定位，同步还能有效地提高工作效果，避免等靠现象发生，并且还能有效保证主体构造与外装饰工程尺寸关系，是保证工程质量不可缺少工作。
二、铝塑板幕墙施工方案
1. 幕墙施工顺序

复核主体构造、安装预埋件
测量、放线
焊接转接件，固定安装槽钢及角钢立柱、横梁
防火层安装，防雷均压环安装
不锈钢吊挂件、面板安装
贴防污条；板缝注耐候胶；清理
清洁
工程检查及验收
石材下料、剔槽
隐蔽工程验收

(1)重要流程规定
①预埋件安装
预埋件应在构造施工时埋入，竖直间距按1200mm水平间距按铝塑板宽度尺寸拟定，锚板厚度10mm，锚筋φ8mm，每侧两根对称布置，采用“T”形焊，焊缝高度为60mm，注意严格控制垂直度。
②弹定位控制标志线
依照设计规定和施工节点大样图所注尺寸，从所安饰面板两端，由上至下吊出垂直线，投点到地面或每隔一定距离作出墙面平整度砂浆灰饼，连结两点作为起始层挂装板材基准线，在基层立面上按板材大小和缝隙宽度，弹出横平竖直分格墨线。
③焊接钢骨架
按放出墨线和设计挂件位置尺寸焊接方钢，在钢龙骨上铣槽形孔刷防锈漆二度，调合漆二度，焊接安装方钢直企。注意控制水平度，相邻两龙骨距离偏差不应不不大于2mm，施工固定期注意校正、调节。
④板块钻孔剔槽，安装挂件，固定板块
按规定在板端面需钻孔位置，预先划线，集中钻孔剔槽，竖直缝这里按4mm，宽60mm长剔槽，上下水平缝槽孔按15mm深度施工，均在距板角100mm处开孔；T形不锈钢连接挂件为便于安装板块时调节销孔槽钢位置，在挂件上留水平槽形孔眼，待板块调节到对的位置时随后拧紧螺栓进行紧固，板材竖向边上开孔，孔深20mm，孔径为5mm，灌入适量1:1.5白水泥环氧树脂混合料并插入连接钢针，板材安装普通由重要立面或重要观赏面开始由下而上依次按一种方向顺序安装，尽量避免交叉作业以减小偏差，并注意板块色泽一致性。在板上、下口拉两道水平控制线，水平靠尺靠平找正，校准后固定。下一层安装后，依同样办法环节逐级向上安装。
⑤贴防污条，嵌缝
沿面板边沿贴防污条，选用4cm左右纸带型不干胶带，边沿要贴齐、贴严，在花岗岩板间缝隙处嵌弹性衬垫材料，嵌填注意离装修面5mm，最后在衬垫条外用嵌缝枪将中性耐候胶打入缝内，打胶时用力要均，走枪要稳而慢，如胶面不太平顺，可用不锈钢小刮勺刮平。
⑥清场，成品保护
每次操作结束清理操作现场，安装完后不容许留下杂物，以防硬物跌落砸损板材保护好成品。

三、幕墙性能检测实验方案
1. 抗拔实验(平板式或卡钒式埋件及螺栓，药剂螺栓，膨胀螺栓)
实验方式：按设计规定，在现场取一定数量膨胀螺栓(或化学螺栓，卡钒式埋件及螺栓)在不同标号砼中作抗拔实验。
实验地点：工地现场
实验目：检查各种螺栓抗拔力与否达到设计规定。
实验成果：查阅检测报告
2检查办法
每批材料按不同规格、不同型号各抽检5%，但不少于5件，如在抽检过程中发现不合格品，则加倍抽检，若仍有不合格则视该规格、型号本次进库材料或加工件所有不合格，应予退货。
四、铝塑板幕墙立柱安装应符合下列规定：
（1） 应将立柱先与连接件连接，然后连接件再与主体预埋件连接，并应进行调节和固定。立柱安装标高偏差不应不不大于3mm，轴线先后偏差不应不不大于2mm，左右偏差不应不不大于3mm。
（2） 相邻两根立柱安装标高偏差不应不不大于3mm，同层立柱最大标高偏差不应不不大于5mm，相邻两根立柱距离偏差不应不不大于2mm。
五、铝塑板幕墙横梁安装应符合下列规定：
（1） 应将横梁两端连接件及垫片安装在立柱预定位置，并应安装牢固，其接缝应严密；
（2） 相邻两根横梁水平标高偏差不应不不大于1mm。同层标高偏差：当一幅墙宽度不大于或等于35m时，不
应不不大于5mm；当一幅幕墙宽度不不大于35m时，不应不不大于7mm。
3、铝塑板幕墙构件安装应符合下列规定：
（1） 应横、竖连接构件进行检查、测量、调节；
（2） 构件安装时左右、上下偏差不应不不大于1.5mm；
（3） 空缝安装时，必要有防水办法，并应有按设计规定排水孔；
（4） 填充硅酮耐候胶时，铝塑板缝宽度、厚度应按设计计算技术参数进行施工。
4铝塑板幕墙竖向构件和横向构件组装容许偏差应符合下例规定。（误差单位mm）
1 相邻两竖向构件间距尺寸（固定端头） ±2.0 用钢卷尺
两块相邻铝板 20m如下±1.5，20m以上±2.0 用靠尺
2 相邻两横向构件间距尺寸 间距＜±1.5，间距≥时±2.0 用钢卷尺
3 分格对角线差 对角线长＜时对角线长≥时 3.03.5 有钢卷尺或伸缩尺
4 竖向构件垂直度 高度≤30m时±10，高度≤60m时±15高度≤90m时±20高度＞90m时±25 用经纬仪或激光仪
5 相邻两横向构件水平标高差±2用钢板尺或水平仪
6 横向构件水平度 构件长＜时±2，构件长≥时±3 水平仪或水平尺
7 竖向构件直线度±2.5 用2.0m靠尺
8 竖向构件外表面平面度 相邻三立柱宽度≤20m时≤2，宽度≤40m时≤5，宽度≤60m时≤7，宽度＞60m时≤9 用激光仪
9 同高度内重要横向构件水平度 长度≤35m≤5，长度＞35m≤7 用水平仪
10 铝塑板下连接托板水平夹角容许向上倾斜不准向下倾斜 +2.0-0 用塞尺
11 铝塑板上连接托板水平夹角容许向下倾斜 +0-2.0
5、铝塑板幕墙容许偏差应符合下例规定。 （误差单位mm）
竖缝及墙面垂直度 幕墙高度H(m) 用激光仪或经纬仪
H≤30≤15，H≤60≤20 ，H≤90≤25，H＞90≤30
幕墙平面度≤2.5 用2m靠尺、钢板尺
竖缝直线度≤2.5 用2m靠尺、钢板尺
横缝直线度≤2.5 用2m靠尺、钢板尺
缝宽度（与设计值比较） ±2 用卡尺
两要邻面板之间接缝高低差±1.0 用深度尺
6、铝塑板幕墙安装安装过程中进行接缝部位雨水渗漏。
1.2.7铝塑板幕墙安装施工隐蔽工程项目应严格按设计图进行并检查。
（1） 构件与主体连接节点安装；
（2） 幕墙四周、幕墙内表面与主体构造之间间隙节点安装；
（3） 幕墙伸缩缝、沉降缝、防震缝及墙面转角节点安装；
（4） 幕墙防雷节点安装；
（5） 防火隔离层节点安装；
（6） 其她隐蔽项目节点安装。
7、铝塑板幕墙组件安装完毕后，对组件与组件间隙应用硅酮耐候胶密封，涂胶前应对涂胶表面净化，施涂完毕后，胶缝表面应平滑平整。
8、铝塑板幕墙保护和清洗。
（1） 幕墙构件、面板等制定相应保护办法。不得发生变形、变色、污染等现象；
（2） 施工中幕墙及其构件表面有不良影响粘附物应及时清除；
（3） 幕墙工程安装完毕后，制定清扫方案，清扫须避免损伤表面；
（4） 清洗铝塑板幕墙时，清洁剂应符合规定，不得产生腐蚀和污染
