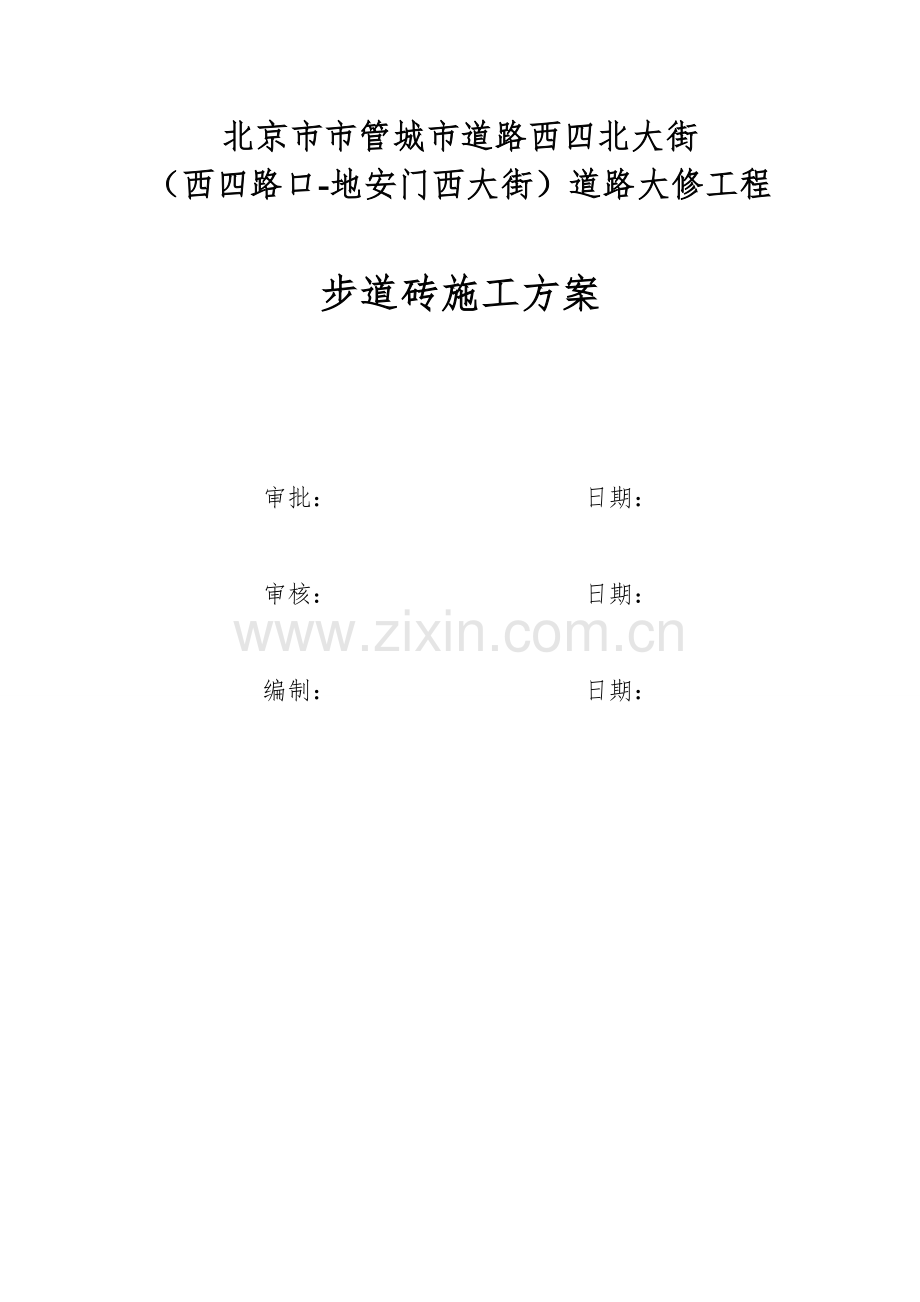

步道砖综合标准施工专业方案.doc

北京市市管城市道路西四北大街（西四路口-地安门西大街）道路大修工程步道砖施工方案审批： 日期：审核： 日期：编制： 日期：目录一、工程概况2二、拆除工程3三、施工方法4四、步道方砖铺设4五、质量标准5六、施工安全5一、工程概况1、 西四北大街设计起点西四东大街和西四南大街大街接顺起点桩号K1+858，设计终点地安门西大街和和平安里西大街永中交终点桩号K2+834，道路全长950米。现况道路宽12.5米，双向四车道，俩侧设机非隔离带宽2.5米、机非隔离带两侧为人行步道。2、 工程施工范围主路局部进行病坏处理，积水路段增加雨水口，现况井周进行加固处理后，进行沥青摊铺。人行步道部分路段进行加宽，关键进行路缘石步道砖更换，具体工程量及施工方法详见工程图纸。二、拆除工程2.1原步道拆除（一）施工准备：1、施工人员对现场进行实际勘察，确定拆除方法、采取需要机械及劳动力，围挡范围，拉警禁线。2、拆除前需配合街道办公人员和居民做好调协工作，确保拆除时暂停营业及人员出入，确保施工安全。3、拆除时需配专职人员对拆除范围人员流动进行疏导。4、编制专题施工方案上报监理审批，审批合格后，对具体操作人员进行技术交底，编排施工计划。2.2拆除1、原人行道路面凿除以风镐为主，人工配合为辅。2、施工时依据所需要工作面拉严禁范围及设置警示牌，严禁人员及车辆通行。3、对地下各类管线，施工单位应在地面上设置显著标识。对水、电、气检验井、污水井应采取对应保护方法。4、旧路面凿除宜分小段进行，当日拆除步道必需立即恢复，以免妨碍交通。5、用镐开挖步道时，应并排前进，左右间距应不少于2M，不得面对面使镐。6、利用机械破碎时，应有专员统一指挥，操作范围内不得有些人，铲刀切入地面不宜过深，推刀速度应缓慢。2.3施工难点及分析1、周围临近住宅区需采取降噪方法为降低施工噪音对周围影响。拆除工程噪音是在所难免，而该工程在拆除同时，所以在拆除过程必需做到，拆除物轻拿、轻放。2、旧砖外弃人行道旧水泥砖拆后应立即拉运到指定场所堆放，不能随意堆放在行人通道上影响交通。2.4建筑垃圾清运方法1、专运垃圾车辆应在指定地点停放，出入现场时应有专员指挥，作业时间应遵守相关要求。2、立即将施工垃圾清运出场。清运垃圾车辆开至指定垃圾消纳厂进行消纳。三、施工方法1、工艺步骤施工准备测量放线水泥砂浆垫层施工挤压型混凝土防滑步道砖铺装扫缝养生2、施工准备2.1机具行良好，能够满足施工要求，个岗位人员到位。2.2在步道内多种管线已施工完成，同时检验井井筒已砌至步道路床顶标高。2.3工程材料厂家考察已完成并已签署采购协议，厂家供货能力能确保施工需要。2.4测量放线：测量人员应依据机动车道外侧路缘石内边缘，每隔20m（曲线段大于5cm）往外量5m定点，然后洒白灰将各定点连成一线作为步道路床施工控制线。四、步道方砖铺设 铺砌前检验方砖尺寸是否合格，表面颜色是否一致，无蜂窝、漏石、脱皮、裂缝等现象。 按控制点定出方格坐标，并挂线按分段冲筋（铺装样板条），随时检验位置和高程。铺砖时应挂“米“字线，即挂横纵垂直控制线外，还应挂对角控制线。方砖铺装时，用1：5水泥中砂干拌砂浆2cm卧底、找平。方砖要轻放，用橡皮锤敲实，但不得损坏砖边角。 铺盲道砖时，应将导向行走砖和止步砖严格区分，不得混用。盲道无障碍路口严格按设计图纸要求实施。 步道砖铺砌要求平整、稳定、灌缝饱满，避免翘动现象；人行道面层和其它构筑物衔接平顺，避免积水现象。 在铺砌过程中，随时检验步道砖安装是否牢靠和平整，发觉有位移、不稳、翘角等现象后应立即进行修整。修整采取重新铺砌方法，不得采取向砖底部填塞砂浆或支垫等方法找平面砖。方砖铺砌完成，经检验合格后，采取干砂掺1：10水泥（按体积）拌合均匀，将砖缝填满，并在砖面上洒水使砂浆混合料沉实直至灰砂灌满为止。同时清扫砖面保持砖面清洁。洒水养生最少三天，养生期间严禁上荷载。五、质量标准1、铺砌应平整稳固、不得有翘动现象，灌缝应饱满。人行步道面层和其它构筑物应顺接，不得皮破。2、实测项目及检测频率六、施工安全1、设置显著标志，和施工无关人员不得进入施工现场，施工人员必需佩戴安全帽，严禁吸烟、穿拖鞋。2、运输车队设专员指挥，进入施工现场要缓慢行驶，倒车时确定车辆后方无人或确保安全后方可进行。3、从包装成捆步道砖内搬运步道砖时，必需从上往下逐层进行，预防坍毁而伤人。4、机械作业必需严格按摄影应操作规程进行，施工机械操作半径范围内严禁站人，施工机械由专员进行指挥。
