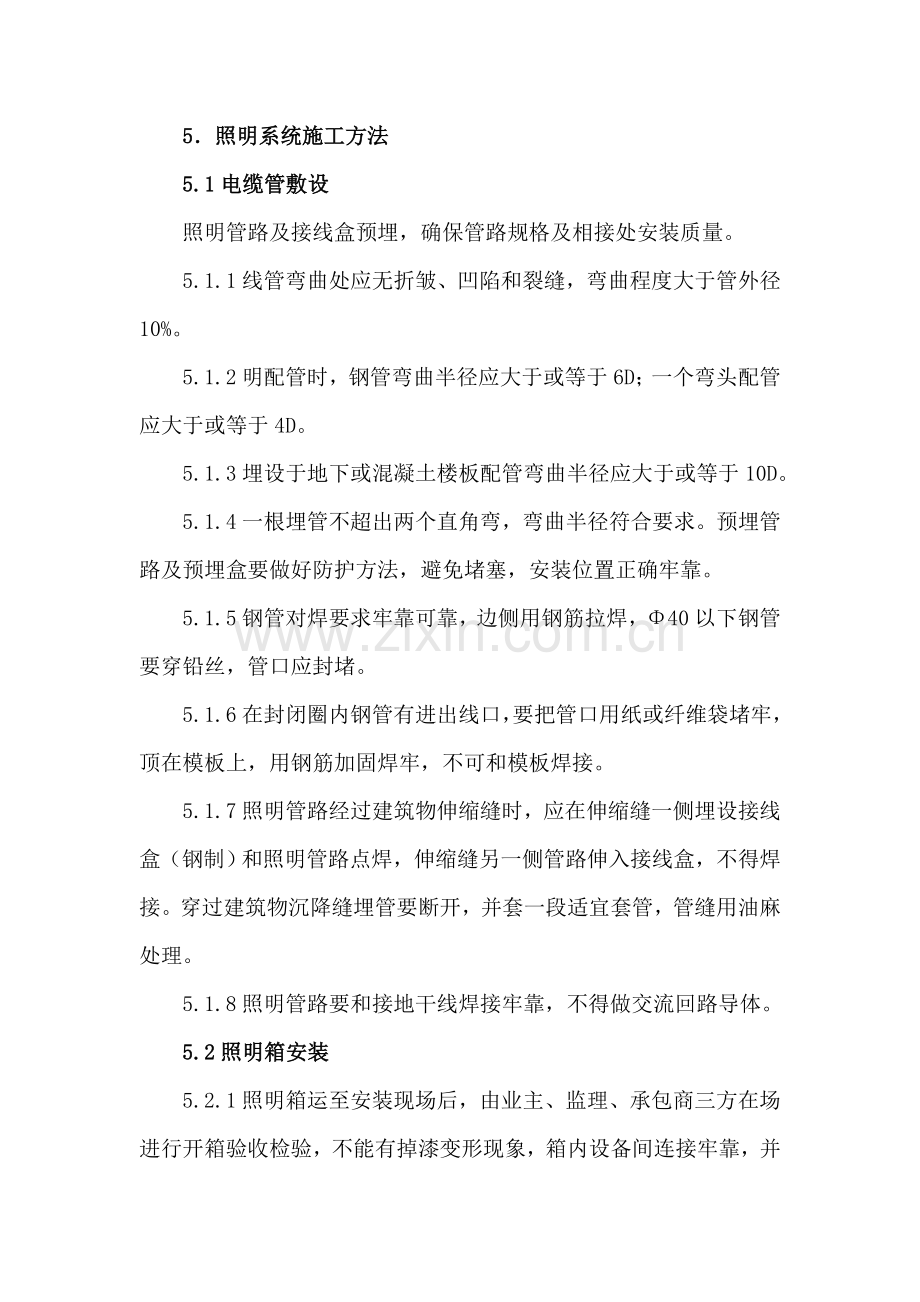

5照明系统施工方法5.1电缆管敷设照明管路及接线盒预埋，确保管路规格及相接处安装质量。5.1.1线管弯曲处应无折皱、凹陷和裂缝，弯曲程度大于管外径10%。5.1.2明配管时，钢管弯曲半径应大于或等于6D；一个弯头配管应大于或等于4D。5.1.3埋设于地下或混凝土楼板配管弯曲半径应大于或等于10D。5.1.4一根埋管不超出两个直角弯，弯曲半径符合要求。预埋管路及预埋盒要做好防护方法，避免堵塞，安装位置正确牢靠。5.1.5钢管对焊要求牢靠可靠，边侧用钢筋拉焊，40以下钢管要穿铅丝，管口应封堵。5.1.6在封闭圈内钢管有进出线口，要把管口用纸或纤维袋堵牢，顶在模板上，用钢筋加固焊牢，不可和模板焊接。5.1.7照明管路经过建筑物伸缩缝时，应在伸缩缝一侧埋设接线盒（钢制）和照明管路点焊，伸缩缝另一侧管路伸入接线盒，不得焊接。穿过建筑物沉降缝埋管要断开，并套一段适宜套管，管缝用油麻处理。5.1.8照明管路要和接地干线焊接牢靠，不得做交流回路导体。5.2照明箱安装5.2.1照明箱运至安装现场后，由业主、监理、承包商三方在场进行开箱验收检验，不能有掉漆变形现象，箱内设备间连接牢靠，并做好检验统计，妥善保管好设备资料及工器具。 5.2.2在施工时，根据图纸或箱规格安装，安装位置必需符合图纸要求，水平度，垂直度符合规程标准。暗设箱体平面应紧紧围绕墙面，明设箱体平面垂直度：体高500mm以下，许可偏差小于1.5mm，体高500mm以上，许可偏差小于3mm。5.2.3箱基础必需和主接地网可靠连接，必需确保接地扁钢截面满足设计要求，并做好防腐处理。5.2.4安装完成后，确保箱体油漆完整，多种开关开闭灵活。5.3线管配线5.3.1按设计要求进行穿线，管内导线不得有接头和扭接，绝缘无损伤，配线前应用500V 兆欧表检验导线绝缘性。5.3.2交直流导线不得同穿一管内，管内导线总截面积小于管截面积40%。5.3.3导线进入灯器具绝缘保护良好并留合适余量。5.3.4插座接线相序一致，右极为相线，左极为零线，中间为保护接地线。接地线不得和零线混同。5.3.5配线部署应符合设计图纸要求，零线经汇流排连接，布线整齐美观，留有余度，回路编号整齐，正确。5.3.6安装灯具前要对全部导线进行绝缘测试并做好统计，确保导线绝缘电阻在0.5M以上。5.4灯器具安装5.4.1全部器件安装前要进行外观检验：灯具、开关、插座本体及其配件应齐全、无机械损伤、变形、油漆脱落等缺点。5.4.2灯具、开关、插座安装平整、牢靠、位置正确、高度符合要求，暗开关、插座紧贴墙面，成排灯具、开关、插座偏差符合要求。5.4.3器具表面要洁净，明亮，吊杆垂直，双链平行，成排灯具中心许可偏差小于5mm；暗开关（暗插座）垂直度小于0.15%，相临高差小于2mm；同室内高低差小于5mm。5.4.4安装应符合设计要求，确保美观，牢靠可靠，事故照明和工作照明应有显著区分标志。5.4.5插座极性正确，螺口灯头相线接在中心触点端子上，开关应装在相线回路且工作可靠，安装误差在许可范围之内。5.4.6荧光灯或其它气体放电灯具附件配套规格要一致。5.4.7庭院灯底盘安装牢靠，灯杆倾斜角小于1度，金属灯杆和灯具金属外壳全部可靠接地，内部接线焊接牢靠。5.5照明分电箱安装5.5.1安装前测量照明分电箱绝缘电阻，阻值应大于0.5M。5.5.2分电箱安装稳固，油漆完整。5.5.3分电箱回路标志正确、清楚。5.5.4分电箱安装垂直，许可偏差小于3mm；底边和地面距离应大于或等于1.5m。5.6照明变压器安装5.6.1用测量仪器复测变压器轨道（变压器基础），水平度要小于1/1000，轨道中心线和变压器轮距中心线对正偏差小于10毫米。5.6.2变压器在装卸和运输过程中要避免冲击和猛烈振动，变压器在开箱检验时不能有变形、破损现象，且附件齐全。妥善保管好设备资料及工器具。5.6.3用自制托运台车及吊车将变压器运到安装位置周围，利用预埋变压器安装吊钩或地锚将变压器安装到位，调整变压器使其位置和水平度满足设计和规范要求。以后就能够安装变压器全部附件。5.6.4安装完成要对变压器进行根本清扫，去除灰尘杂物。5.6.5并对变压器全部附件进行检验，无缺损现象，变压器接地良好、可靠，相标相序正确，温度计要进行现场校验，并按要求调整定值。6安全方法6.1临时搭建施工平台应牢靠可靠。人字梯应有限制张开角度拉绳。6.2施工现场严禁吸烟。6.3施工人员在施工现场必需配带安全帽。7质量确保方法7.1线管连接牢靠、严密。固定牢靠、排列整齐。7.2成排安装灯器具，其中心轴线、安装高度、垂直度等技术指标许可偏差应符合“规范”质量标准。7.3照明配电箱安装符合要求，回路编号、标志清楚正确。7.4整个照明系统灯具试亮，应有90%以上能达成正常照明要求。
