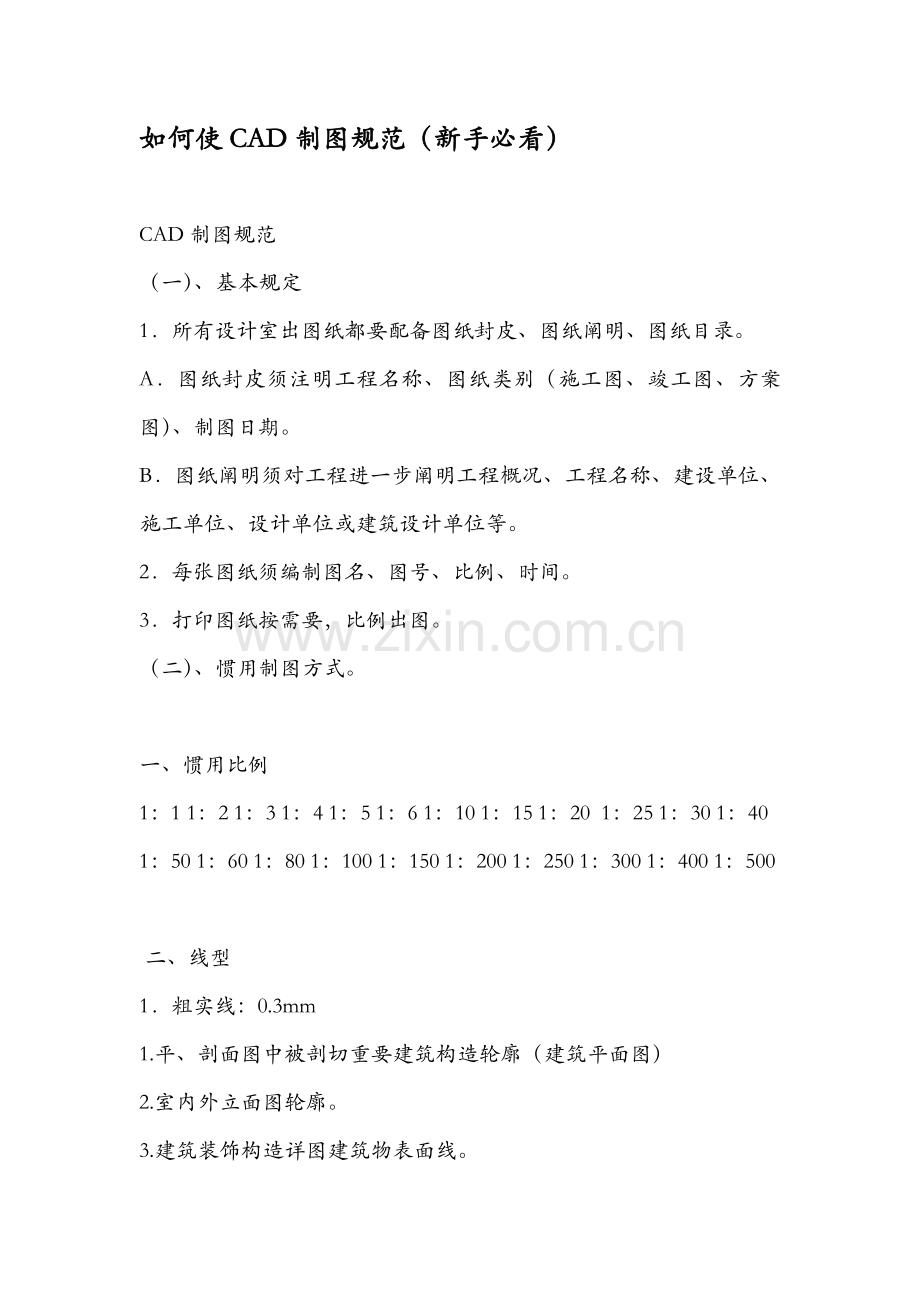

如何使CAD制图规范（新手必看）

CAD制图规范
（一）、基本规定
1．所有设计室出图纸都要配备图纸封皮、图纸阐明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸阐明须对工程进一步阐明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、惯用制图方式。

一、惯用比例
1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：20  1：25 1：30 1：40
1：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500

 二、线型
1．粗实线：0.3mm
1.平、剖面图中被剖切重要建筑构造轮廓（建筑平面图）
2.室内外立面图轮廓。
3.建筑装饰构造详图建筑物表面线。

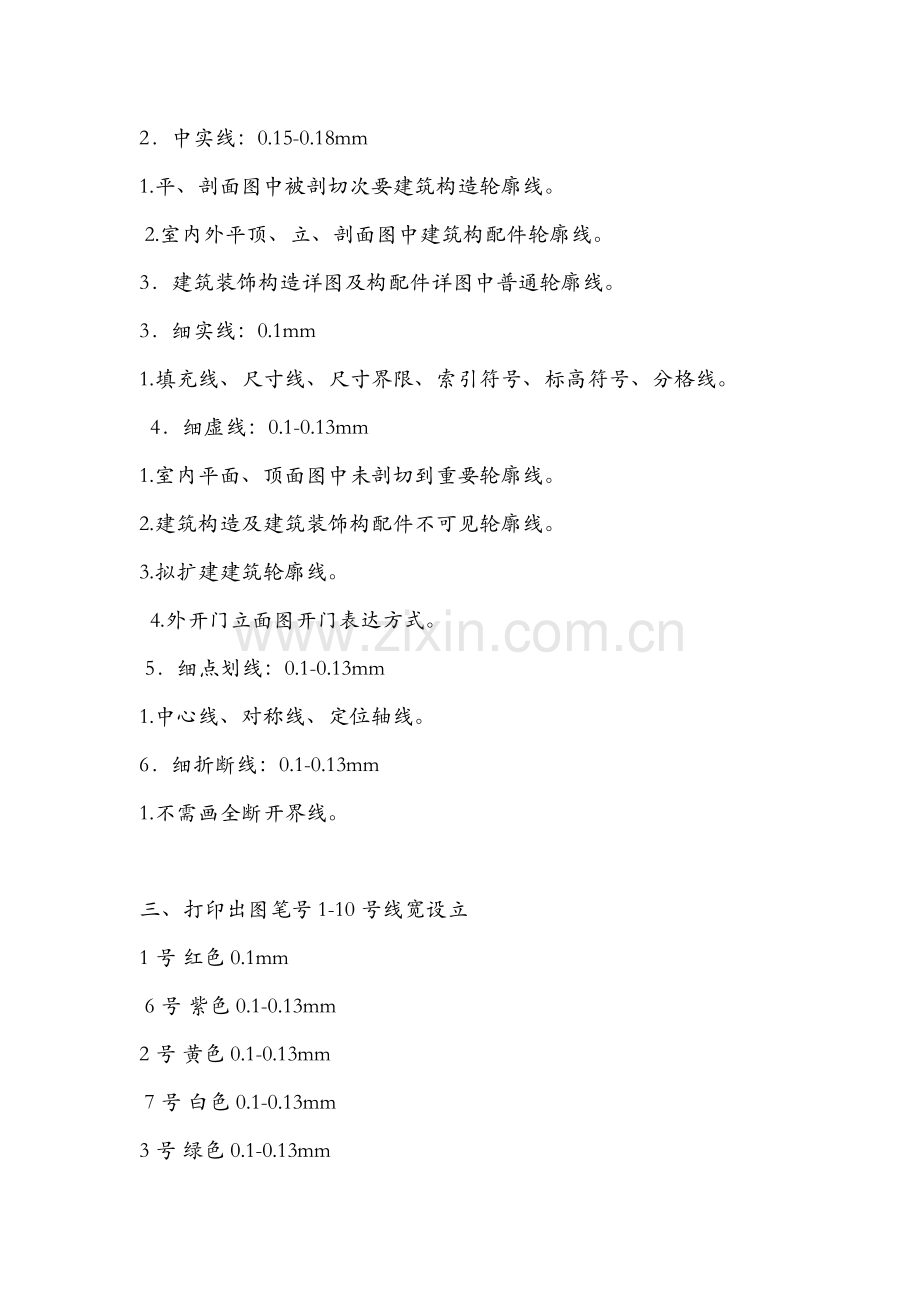

2．中实线：0.15-0.18mm
1.平、剖面图中被剖切次要建筑构造轮廓线。
 2.室内外平顶、立、剖面图中建筑构配件轮廓线。
3．建筑装饰构造详图及构配件详图中普通轮廓线。
3．细实线：0.1mm
1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
  4．细虚线：0.1-0.13mm
1.室内平面、顶面图中未剖切到重要轮廓线。
2.建筑构造及建筑装饰构配件不可见轮廓线。
3.拟扩建建筑轮廓线。
  4.外开门立面图开门表达方式。
 5．细点划线：0.1-0.13mm
1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm
1.不需画全断开界线。

三、打印出图笔号1-10号线宽设立
1号 红色 0.1mm
 6号 紫色 0.1-0.13mm
2号 黄色 0.1-0.13mm
 7号 白色 0.1-0.13mm
3号 绿色 0.1-0.13mm
 8.9号 灰色 0.05-0.1mm
 4号 浅兰色 0.15-0.18mm
10号 红色 0.6-1mm
5号 深兰色 0.3-0.4mm

10号特粗线： 1.立面地坪线
2.索引剖切符号
3.图标上线
4.索引图标中表达索引图在本图短线

三、剖切索引符号
1. m: ø12mm(在A0、A1、A2、图纸)
 2. m: ø10mm(在A3、A4图纸)
3. 特粗线到索引线为剖视方向
4. A: 字高5mm(在A0、A1、A2、图纸)  字高4mm(在A3、A4图纸)
5. B-01:字高3mm(在A0、A1、A2、图纸)
字高2.5mm(在A3、A4图纸)
6. A为索引图号，B-01为索引图纸号，B-01为“ ”表达索引在本图
 图片：
 接上
四、平、立面索引符号
1．m: ø12mm(在A0、A1、A2图纸)
 2．m: ø10mm(在A3、A4图纸)
3．A1-A4：字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
 5．箭头为视图方向。
五、大样图索引
大样引出框  大样引出框
1．m: ø12mm(在A0、A1、A2图纸)
2．m: ø12mm(在A3、A4图纸)
3．A：字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
4．B-01：字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)

六、图标
1.图名：字高7mm(在A0、A1、A2图纸)
字高5mm(在A3、A4图纸)
2.比例及英文图名：字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)

七、文字注释
1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。
 2．文字阐明：字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)

八、标高符号
1. 数字：字高2.5mm(在A0、A1、A2图纸)  字高2mm(在A3、A4图纸)
 2．符号为等腰直角三角形。
3．数字以m计单位，小数点后留三位。
4．零点标高写成±0.000，正数标高不注“+”，负数标高应注“-”。
 5．同样位置不同标高标注，如：

九、轴线符号
1．n: ø10mm，字高4mm (在A0、A1、A2图纸)
2．n: ø8mm，字高3.5mm (在A3、A4图纸)

十、尺寸符号
1．尺寸标注是尺寸为统一体，如需调节尺寸数字，可采用edit（ed）命令。
2．尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临尺寸线间距7-10mm。
3．半径、直径标注时箭头样式为实心闭合箭头。
4．标注字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
 5．标注文字距尺寸线1-1.5mm

十一、坡度标注
 制图技巧:
一、 图层管理.
普通制图分层
A.墙体层(WALL)
B.家具层(FURNITURE)
C.填充层
D.窗层(WINDOW)
E.布置层
 F.尺寸层(DIM)
G.文字层(TEXT)
H.轴线层(DOTE)
I.轴线标注层(AXIS)
 J.分格层
制图时分清各层便于调节图纸，节约时间。

二、 线条分色
制图时将墙体、家具、填充线、文字、分格线等线条颜色区别，便于在电脑显示时一目了然。

 三、图框插入
按比例插入图框，一方面制作1：1图框，将图框放大，与图比较看与否配合。如不配合缩放与之配合。如要作1：30图框，第一次图框放大40后不适当，再次缩放输入3/4，即可得到1：30图框。

  四、其她
1．CAD文献在从其她文献粘贴近来后，容易浮现无用图层，可purge(pu),清理无用图层。
2．文字大小是依照图纸比例变化，如A3图纸，比例为1：50，注释文字打印出尺寸应当是3mm，在文字制作时，文字尺寸大小输入150。
3．一套图中也许会有不同比例，在按比例插完第一种图框后，遇到不同比例图，应依照比例大小缩放。如有一张图比例为1：50，是对的，当前要给另一张图插图框，假设这张图要插1：40图框，

那就复制1：50图框，然后缩放输入4/5即得。文字大小亦可采用这种办法。
 4．同一种CAD界面下，如果打开各种CAD文献，可按着ctrl键点 Tab键转换。
5．在多重复制同一种物体时，可将这一物体作成块，如果修改了此物体，则其她同样物体也随之变化，如不建立块，则需每个都要修改。
6．建立CAD文献时要有选取将平面图、立面图、详图分为几种文献。
 7．0层上是不可以用来画图，是用来定义块。定义块时，先将所有图元均设立为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
8．不能在DEFPOINTS层建立图元，此层容易在打印是浮现图元消失。
9．咱们在绘制中，普通来说，能用编辑命令完毕，就不要用绘图命令完毕。在CAD软件使用过程中，虽然始终说是画图，但事实上大某些都是在编辑图。由于编辑图元可以大量减少绘制图元不精确几率，并且可以在一定限度上提高效率。
 10.在使用绘图命令时，一定要设立捕获，F3切换。
11.在使用绘图和编辑命令时，大某些状况下，都要采用正交模式，F8切换
12．图纸大小：A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210

13．将CAD文献转化成位图文献，第一种是在CAD菜单中，选取“输出”，再选取bmp后缀存储。可以把CAD屏幕显示内容变成位图文献，但文献辨别率太小。第二种办法可将CAD文献转化成为较大辨别率位图文献。先需要设立一下，菜单中“工具”—“选项”—打印和发布，“添加或配备绘图仪”—“添加绘图仪向导”。出来一张“添加绘图仪”菜单，左侧是阶段，右侧是选取内容。“开始”阶段选取“我电脑”，“绘图仪型号”阶段选取生产商为“光栅文献格式”，最右侧表格中基本上每个都可以，bmp或jpeg。一路选取“下一步”。在“完毕”阶段选取“编辑绘图仪配备”，浮现“编辑绘图仪配备”菜单，在这个菜单中自定义一种图纸尺寸。

14．将EXCEL表格倒入CAD可以运用AutoXlsTablev2.53插件或是先将EXCEL表格复制，到CAD里下拉编辑菜单选取性粘贴即可得，到CAD后将表格炸开后即可CAD修改。

15. 打印时,图框外浮现"由AUTODESK教诲产品制作",要想去掉则先把文献转成DXF格式然后保存
四、平、立面索引符号
1．m: ø12mm(在A0、A1、A2图纸)
2．m: ø10mm(在A3、A4图纸)
3．A1-A4：字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)
5．箭头为视图方向。
 五、大样图索引
            大样引出框                        大样引出框
 1．m: ø12mm(在A0、A1、A2图纸)
 2．m: ø12mm(在A3、A4图纸)
3．A：字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)
4．B-01：字高2.5mm(在A0、A1、A2图纸)
字高2mm(在A3、A4图纸)

六、图标
1.图名：字高7mm(在A0、A1、A2图纸)
字高5mm(在A3、A4图纸)
2.比例及英文图名：字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)

 七、文字注释
1.    引出线为箭头或点，引出线为统一体，由标注命令引线制作。
 2．文字阐明：字高4mm(在A0、A1、A2图纸)
字高3mm(在A3、A4图纸)

八、标高符号
1. 数字：字高2.5mm(在A0、A1、A2图纸)  字高2mm(在A3、A4图纸)
2．符号为等腰直角三角形。
3．数字以m计单位，小数点后留三位。
4．零点标高写成±0.000，正数标高不注“+”，负数标高应注“-”。
 5．同样位置不同标高标注，如：

九、轴线符号
1．n: ø10mm，字高4mm (在A0、A1、A2图纸)
 2．n: ø8mm，字高3.5mm (在A3、A4图纸)

十、尺寸符号
1．尺寸标注是尺寸为统一体，如需调节尺寸数字，可采用edit（ed）命令。
2．尺寸界线距标注物体2-3mm，第一道尺寸线距标注物体10-12mm,相临尺寸线间距7-10mm。
3．半径、直径标注时箭头样式为实心闭合箭头。
4．标注字高2.5mm(在A0、A1、A2图纸)
  字高2mm(在A3、A4图纸)
5．标注文字距尺寸线1-1.5mm
十一、坡度标注
制图技巧:
 一、    图层管理.
普通制图分层 A.墙体层(WALL)
B.家具层(FURNITURE)
 C.填充层

D.窗层(WINDOW)
E.布置层
 F.尺寸层(DIM)
G.文字层(TEXT)
H.轴线层(DOTE)
 I.轴线标注层(AXIS)
 J.分格层
制图时分清各层便于调节图纸，节约时间。
二、    线条分色
制图时将墙体、家具、填充线、文字、分格线等线条颜色区别，便于在电脑显示时一目了然。

三、图框插入
按比例插入图框，一方面制作1：1图框，将图框放大，与图比较看与否配合。如不配合缩放与之配合。如要作1：30图框，第一次图框放大40后不适当，再次缩放输入3/4，即可得到1：30图框。

四、其她
1．CAD文献在从其她文献粘贴近来后，容易浮现无用图层，可purge(pu),清理无用图层。
2．文字大小是依照图纸比例变化，如A3图纸，比例为1：50，注释文字打印出尺寸应当是3mm，在文字制作时，文字尺寸大小输入150。
3．一套图中也许会有不同比例，在按比例插完第一种图框后，遇到不同比例图，应依照比例大小缩放。如有一张图比例为1：50，是对的，当前要给另一张图插图框，假设这张图要插1：40图框
那就复制1：50图框，然后缩放输入4/5即得。文字大小亦可采用这种办法。
 4．同一种CAD界面下，如果打开各种CAD文献，可按着ctrl键点        Tab键转换。
5．在多重复制同一种物体时，可将这一物体作成块，如果修改了此物体，则其她同样物体也随之变化，如不建立块，则需每个都要修改。
6．建立CAD文献时要有选取将平面图、立面图、详图分为几种文献。
 7．0层上是不可以用来画图，是用来定义块。定义块时，先将所有图元均设立为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
8．不能在DEFPOINTS层建立图元，此层容易在打印是浮现图元消失。
9．咱们在绘制中，普通来说，能用编辑命令完毕，就不要用绘图命令完毕。在CAD软件使用过程中，虽然始终说是画图，但事实上大某些都是在编辑图。由于编辑图元可以大量减少绘制图元不精确几率，并且可以在一定限度上提高效率。
10.在使用绘图命令时，一定要设立捕获，F3切换。
11.在使用绘图和编辑命令时，大某些状况下，都要采用正交模式，F8切换
12．图纸大小：A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210
13．将CAD文献转化成位图文献，第一种是在CAD菜单中，选取“输出”，再选取bmp后缀存储。可以把CAD屏幕显示内容变成位图文献，但文献辨别率太小。第二种办法可将CAD文献转化成为较大辨别率位图文献。先需要设立一下，菜单中“工具”—“选项”—打印和发布，“添加或配备绘图仪”—“添加绘图仪向导”。出来一张“添加绘图仪”菜单，左侧是阶段，右侧是选取内容。“开始”阶段选取“我电脑”，“绘图仪型号”阶段选取生产商为“光栅文献格式”，最右侧表格中基本上每个都可以，bmp或jpeg。一路选取“下一步”。在“完毕”阶段选取“编辑绘图仪配备”，浮现“编辑绘图仪配备”菜单，在这个菜单中自定义一种图纸尺寸。
14．将EXCEL表格倒入CAD可以运用AutoXlsTablev2.53插件或是先将EXCEL表格复制，到CAD里下拉编辑菜单选取性粘贴即可得，到CAD后将表格炸开后即可CAD修改。
15. 打印时,图框外浮现"由AUTODESK教诲产品制作",要想去掉则先把文献转成DXF格式然后保存。
