天津天瑞水泥有限公司400万吨/年水泥粉磨站工程熟料储存及输送本体降排水深基坑支护施工方案

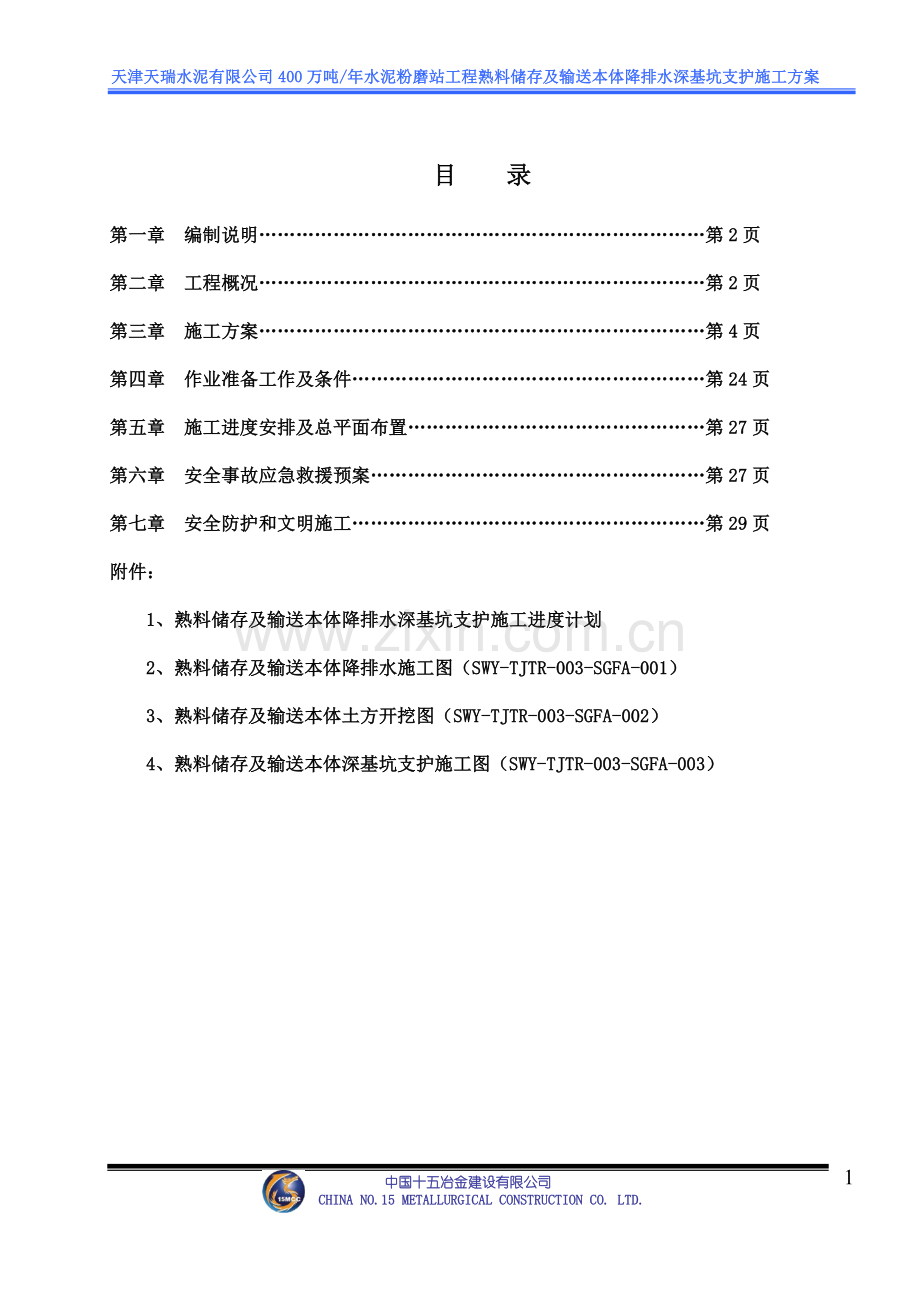

目 录
第一章 编制说明………………………………………………………………第2页
第二章 工程概况………………………………………………………………第2页
第三章 施工方案………………………………………………………………第4页
第四章 作业准备工作及条件…………………………………………………第24页
第五章 施工进度安排及总平面布置…………………………………………第27页
第六章 安全事故应急救援预案………………………………………………第27页
第七章 安全防护和文明施工…………………………………………………第29页
附件：
1、熟料储存及输送本体降排水深基坑支护施工进度计划
2、熟料储存及输送本体降排水施工图（SWY-TJTR-003-SGFA-001）
3、熟料储存及输送本体土方开挖图（SWY-TJTR-003-SGFA-002）
4、熟料储存及输送本体深基坑支护施工图（SWY-TJTR-003-SGFA-003）

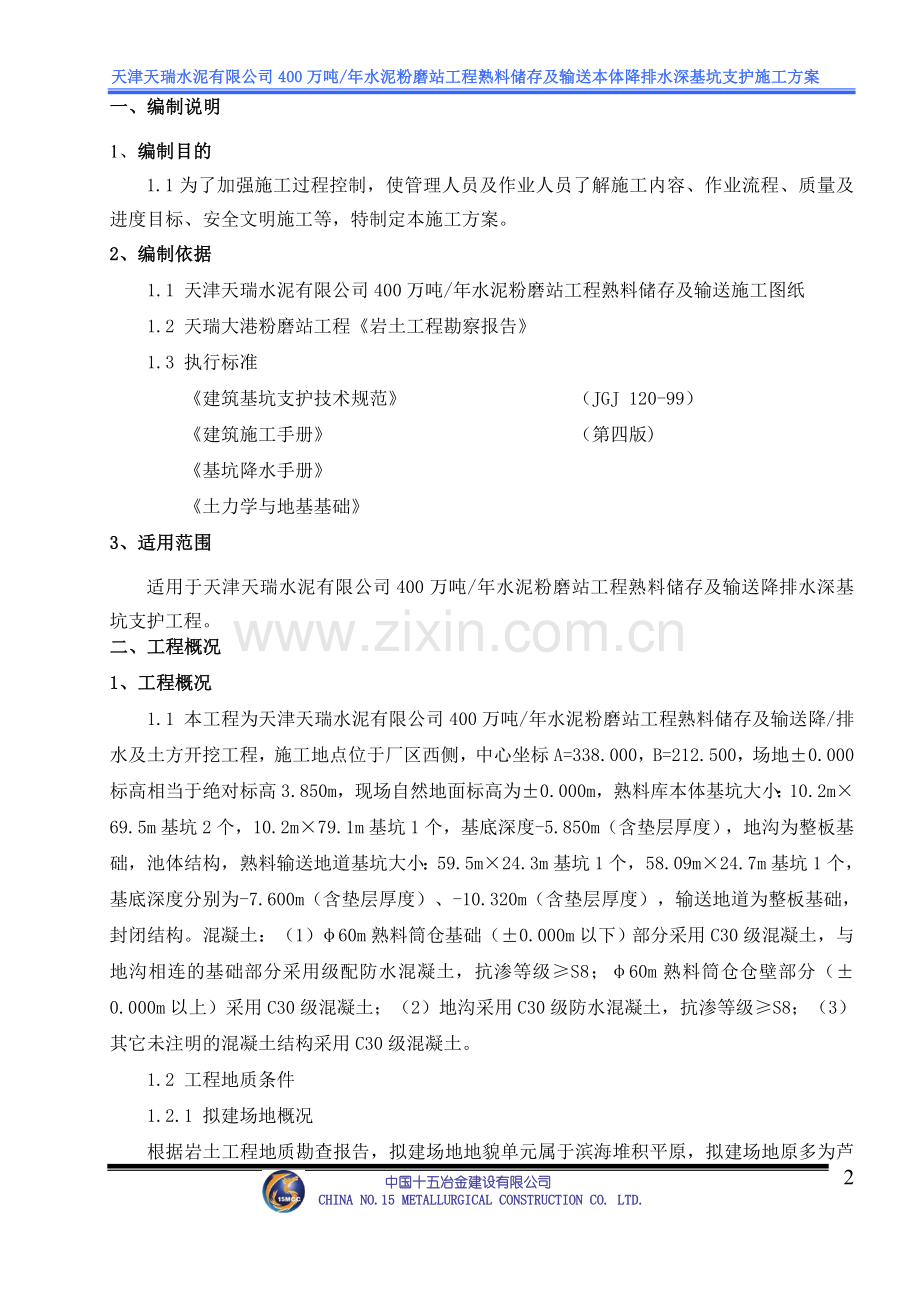

一、编制说明
1、编制目的
1.1为了加强施工过程控制，使管理人员及作业人员了解施工内容、作业流程、质量及进度目标、安全文明施工等，特制定本施工方案。
2、编制依据
1.1 天津天瑞水泥有限公司400万吨/年水泥粉磨站工程熟料储存及输送施工图纸
1.2 天瑞大港粉磨站工程《岩土工程勘察报告》
1.3 执行标准
《建筑基坑支护技术规范》 （JGJ 120-99）
《建筑施工手册》 （第四版)
《基坑降水手册》
《土力学与地基基础》
3、适用范围
适用于天津天瑞水泥有限公司400万吨/年水泥粉磨站工程熟料储存及输送降排水深基坑支护工程。
二、工程概况
1、工程概况
1.1 本工程为天津天瑞水泥有限公司400万吨/年水泥粉磨站工程熟料储存及输送降/排水及土方开挖工程，施工地点位于厂区西侧，中心坐标A=338.000，B=212.500，场地±0.000标高相当于绝对标高3.850m，现场自然地面标高为±0.000m，熟料库本体基坑大小：10.2m×69.5m基坑2个，10.2m×79.1m基坑1个，基底深度-5.850m（含垫层厚度），地沟为整板基础，池体结构，熟料输送地道基坑大小：59.5m×24.3m基坑1个，58.09m×24.7m基坑1个，基底深度分别为-7.600m（含垫层厚度）、-10.320m（含垫层厚度），输送地道为整板基础，封闭结构。混凝土：（1）φ60m熟料筒仓基础（±0.000m以下）部分采用C30级混凝土，与地沟相连的基础部分采用级配防水混凝土，抗渗等级≥S8；φ60m熟料筒仓仓壁部分（±0.000m以上）采用C30级混凝土；（2）地沟采用C30级防水混凝土，抗渗等级≥S8；（3）其它未注明的混凝土结构采用C30级混凝土。
1.2 工程地质条件
1.2.1 拟建场地概况
根据岩土工程地质勘查报告，拟建场地地貌单元属于滨海堆积平原，拟建场地原多为芦苇荡、沟、塘，勘察前已基本垫平。场地地形平坦，勘探孔高程为1.69m～2.01m。
1.2.2 场地地层分布及土质特征与分布规律
本次勘察最大勘探深度70m范围内所揭露地基土均属第四系全新统及上更新统部分堆积层。地基土按成因时代可分为如下七个工程地质大层：
第①大层（Q4ml）：人工填土，主要以黄褐色粘性土为主，含有少量植物根系等，结构紊乱，均匀性差。 该层厚度为0.50m~2.10m。
第②大层（Q4al）：粉质粘土，第四系全新统河床~河漫滩相沉积，黄褐色，含锈斑，呈软~可塑状态，中~高压缩性。该层厚度为0.40m~2.00m，部分孔缺失该层。
第③大层（Q4m）：第四系全新统中组浅海相沉积，按土的力学性质将其分为如下三个亚层：
第③1层：淤泥质粉质粘土，灰色，含有腐殖质斑点及少量贝壳碎片，流塑状态，高压缩性。 该层厚度为0.70m~1.70m。
第③2层：粘性土与粉土互层，灰色，含贝壳碎片，粉土呈稍密、中压缩性，粘性土呈流塑状态，高压缩性。该层厚度为4.80m~7.30m。
第3层：粉质粘土，灰色，含有少量贝壳碎片及少量有机质，呈软~流塑状态，中~高压缩性。该层厚度为2.20m~4.90m。
第大层(Q4h)：第四系全新统沼泽相沉积，按其物理力学指标将其分为如下二个亚层：
第1层：粉土，灰色，含腐殖质碎屑，呈稍密~中密状态，中压缩性。该层厚度为1.50m~6.40m。
第2层：粉质粘土，浅灰色，夹薄层炭质土，向下渐变为灰黄色，含腐殖质碎屑，呈软~流塑状态，中压缩性。该层厚度为1.10m~6.00m。
第⑤大层(Q3al)：第四系上更新统河床~河漫滩相沉积成因，按其物理力学指标将其分为如下三个亚层：
第⑤1层：粉质粘土，黄褐色，含少量贝壳碎片及锈斑，呈可塑状态，中压缩性。该层分布不均，厚度为0.80m~5.80m，部分孔缺失该层。
第⑤2层：粉砂，黄褐色，含贝壳碎片及锈斑，呈饱和、中密~密实状态，中~低压缩性。纵向分布不均，该层厚度为2.20m~14.20m。
第⑤3层：粉质粘土，黄褐色，含有锈斑，具层理，呈可~软塑状态，中压缩性。该层厚度为2.10m~5.70m。
第大层(Q3mc)：粘土，第四系上更新统滨海~潮汐带相沉积成因，灰褐色，可~~软塑，中压缩性。钻孔揭露该层最大厚度为1.50m ~5.90m，静探孔未穿透。
第大层(Q3al)：第四系上更新统河床~河漫滩相沉积成因，按其物理力学指标将其分为如下七个亚层：
第1层：粉质粘土，灰黄色，含有铁锰浸染，夹粉土团，呈可塑状态，中压缩性。该层厚度为0.80m~2.90m。
第2层：粉土，灰黄色，呈湿、密实状态，中~低压缩性。分布普遍，该层厚度为1.50m~5.10m。
第3层：粘土，黄褐色，含有铁锰浸染，局部夹粉土团及灰绿色条纹，呈可塑状态，中压缩性。该层厚度为0.90m~4.80m。
第4层：粉砂，褐黄色，呈饱和、密实状态，中~低压缩性，顶部夹粉土薄层，矿物成分以石英、长石、云母碎屑为主。场区内普遍分布，该层厚度约为5.40m~8.00m。
第5层：粘土，黄褐色，含有铁锰浸染，局部夹粉土薄层，呈可塑状态，中压缩性。该层厚度为7.30m~11.10m。
第6层：粉土，黄褐色，呈湿、密实状态，中~低压缩性。分布普遍，该层厚度为2.30m~5.00m。
第7层：粉质粘土，黄褐色，含有锈斑、有机质，呈可塑状态，中压缩性。揭露该层最大厚度7.80m，未穿透。
1.3 水文地质条件
1.3.1地下水类型及水位
拟建场浅层地下水属于潜水。主要由大气降水及附近河流补给，经蒸发方式排泄。其中第③2层互层中的粉土、第1层粉土、第2层粉砂为相对含水层。勘察期间（2010年2月）实测地下水稳定水位埋深1.30～1.52m；地下水位随季节变化略有波动，年均变幅约为0.8m左右。
1.4 目前状况
本工程施工用电接入点已指定，西侧施工道路畅通，施工场地原为池塘回填区域，场地平整已经完毕，熟料储存及输送结构施工图已经到位。
三、施工方案
1、施工流程
钻井材料设备进场→测量放线井位→钻井→成井→降水→地沟土方开挖→基坑支护→砼垫层施工→桩头破除
2、设计计算
2.1 管井降水计算
2.1.1 水文地质资料

2.1.2计算依据及参考资料
该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》JGJ 120-99，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。
2.1.3 计算过程
2.1.3.1 基坑总涌水量计算：
根据基坑边界条件选用以下公式计算：

基坑降水示意图

Q为基坑涌水量；
k为渗透系数(m/d)；
H为含水层厚度(m)；
R为降水井影响半径(m)；
r0为基坑等效半径(m)；
S为基坑水位降深(m)；

D为基坑开挖深度(m)；
dw为地下静水位埋深(m)；
sw为基坑中心处水位与基坑设计开挖面的距离(m)；
b为基坑中心到水体边缘的距离(m)；
通过以上计算可得基坑总涌水量为2082.066m3。
2.1.3.2 降水井数量确定：
单井出水量计算：

降水井数量计算：

q为单井允许最大进水量(m3/d)；
rs为过滤器半径(m)；
l为过滤器进水部分长度(m)；
k为含水层渗透系数(m/d)。
通过计算得井点管数量为9个。
2.1.3.3 过滤器长度计算
群井抽水时，各井点单井过滤器进水长度按下式验算：

l为过滤器进水长度；
r0为基坑等效半径；
rw为管井半径；
H为潜水含水层厚度；
R0为基坑等效半径与降水井影响半径之和；

R为降水井影响半径；
通过以上计算，取过滤器长度为9.271m。
2.1.3.4 基坑中心水位降深计算：

S1为基坑中心处地下水位降深；
ri为各井距离基坑中心的距离。
根据计算得S1=12.72m >= S=5.55m，故该井点布置方案满足施工降水要求！
因为基坑开挖深度为5.850米左右，根据在此类地质条件下井点降水经验计算，井深应为18米；
根据单眼井影响半径计算本工程开挖无地下水时R=6.0米，由于地下水位高埋深为1.3米，要求降水工期很短且所开挖地层的土质水的渗透系数又很小，为达到降水效果采用单排井点沿基坑周边布置。同时考虑冬季为天津地区枯水期，且考虑输送地道与熟料储存连接处降水问题，熟料储存地沟井点降水施工周边总长497.4米，共计28眼降水井（详见熟料储存及输送井点降水平面布置图），井的深度为18米，每个井内安装1台φ50泥浆泵，打井开孔500mm井管400mm。

2.2 土坡稳定性计算
2.2.1 参数信息:
条分方法：瑞典条分法；
条分块数：50；
考虑地下水位影响；
基坑外侧水位到坑顶的距离(m)：1.300；
基坑内侧水位到坑顶的距离(m)：6.850；
放坡参数：
序号 放坡高度(m) 放坡宽度(m) 平台宽度(m) 条分块数
1 5.85 8.78 1.00 0.00
荷载参数：
序号 类型 面荷载q(kPa) 基坑边线距离b0(m) 宽度b1(m)
1 满布 10.00 0.00 0.00
土层参数：
序号 土名称 土厚度(m) 坑壁土的重度γ(kN/m3) 坑壁土的内摩擦角φ(°) 内聚力C(kPa) 饱容重(kN/m3)
1 填土 1.30 17.00 14.00 8.00 22.00
2 粘性土 1.20 18.00 20.00 23.50 22.00
3 淤泥质二 1.20 16.25 11.50 11.00 22.00
4 粘性土 6.05 17.25 12.50 12.50 22.00
5 粘性土 3.55 17.25 12.50 12.50 22.00
6 粉土 3.95 19.25 25.00 18.50 22.00
2.2.2 计算原理:
根据土坡极限平衡稳定进行计算。自然界匀质土坡失去稳定，滑动面呈曲面，通常滑动面接近圆弧，可将滑裂面近似成圆弧计算。将土坡的土体沿竖直方向分成若干个土条，从土条中任意取出第i条，不考虑其侧面上的作用力时，该土条上存在着：
1、土条自重，2、作用于土条弧面上的法向反力，3、作用于土条圆弧面上的切向阻力。
将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数，考虑安全储备的大小，按照《规范》要求，安全系数要满足>=1.3的要求。

将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数，考虑安全储备的大小，按照《规范》要求，安全系数要满足>=1.3的要求。
2.2.3 计算公式:

式子中：
Fs --土坡稳定安全系数；
c --土层的粘聚力；
li--第i条土条的圆弧长度；
γ --土层的计算重度；
θi --第i条土到滑动圆弧圆心与竖直方向的夹角；
φ --土层的内摩擦角；
bi --第i条土的宽度；
hi --第i条土的平均高度；
h1i ――第i条土水位以上的高度；
h2i ――第i条土水位以下的高度；
γ' ――第i条土的平均重度的浮重度；
q ――第i条土条土上的均布荷载；

其中，根据几何关系，求得hi为：

式子中：
r --土坡滑动圆弧的半径；
l0 --坡角距圆心垂线与坡角地坪线交点长度；
α ---土坡与水平面的夹角；
h1i的计算公式

当h1i ≥ hi 时，取h1i = hi；
当h1i ≤0时，取h1i = 0；
h2i的计算公式：
h2i = hi-h1i；
hw ――土坡外地下水位深度；
li 的几何关系为：

2.2.4 计算安全系数:
将数据各参数代入上面的公式，通过循环计算，求得最小的安全系数Fs：
--------------------------------------------------------------------------------------

计算步数 安全系数 滑裂角(度) 圆心X(m) 圆心Y(m) 半径R(m)
第1步 1.325 29.430 4.481 8.839 9.910
示意图如下：

--------------------------------------------------------------------------------------
计算结论如下：
第 1 步开挖内部整体稳定性安全系数 Fs= 1.325>1.30 满足要求! [标高 -5.850 m]
按照计算土方开挖采用1:1.5放坡可以有效的保证土坡的稳定，但考虑现场实际情况，为避免大面积暴露地沟周边预制桩，导致其偏位或承载力下降，拟定地沟基坑两侧采用1:0.2放坡，地沟周边第一排预制桩作为悬臂式板桩支护，间距不够者中间加脚手架钢管做锚杆支护，以砂袋阻挡流砂。
2.3悬臂式板桩和板桩稳定性计算
2.3.1 编制依据
本计算书的编制参照《建筑基坑支护技术规程》（JGJ120-99），《土力学与地基基础》（清华大学出版社出版）等编制。
2.3.2 参数信息
重要性系数：1.10；
土坡面上均布荷载值：10.00；
开挖深度度：5.85；
基坑下水位深度：1.00；
基坑外侧水位深度：1.30；
桩嵌入土深度：14.15；
基坑外侧土层参数：
序号 土名称 土厚度 坑壁土的重度 内摩擦角 内聚力 饱和容重
(m) (kN/m3) (°) (kPa) (kN/m3)
1 填土 1.3 17 14 8 22
2 粘性土 1.2 18 20 23.5 22
3 淤泥质二1.2 16.25 11.5 11 22
4 粘性土 6.05 17.25 12.5 12.5 22
5 粘性土 3.55 17.25 12.5 12.5 22
6 粉土 3.95 19.25 25 18.5 22
7 粘性土 3.55 17.25 12.5 12.5 22
8 粘性土 3.3 18 20 23.5 22
9 粉砂 8.2 18.5 28 0 22
10 粘性土 3.9 18 20 23.5 22
基坑以下土层参数：
序号 土名称 土厚度 坑壁土的重度 内摩擦角 内聚力 饱和容重
(m) (kN/m3) (°) (kPa) (kN/m3)
1 粘性土 3.9 17.25 12.5 12.5 22
2 粘性土 3.55 17.25 12.5 12.5 22
3 粉土 3.95 19.25 25 18.5 22
4 粘性土 3.55 17.25 12.5 12.5 22
5 粘性土 3.3 18 20 23.5 22
6 粉砂 8.2 18.5 28 0 22
7 粘性土 3.9 18 20 23.5 22
2.3.3 主动土压力计算

Kai=tan2(450-14.000/2)=0.61；
临界深度计算:

计算得z0=2×8.00/(17.00×0.611/2)-10.00/17.00=0.62；
第1层土计算：
σajk上=10.00 kPa；
σajk下=σajk下=10.00+17.00×1.30=32.10 kPa；
eak上=10.00×0.61-2×8.00×0.611/2=-6.40 kPa；
eak下=32.10×0.61-2×8.00×0.611/2=7.09 kPa；
Ea=(0.00+7.09)×(1.30-0.62)/2=2.42 kN/m；

Kai=tan2(450-20.000/2)=0.49；
第2层土计算：
σajk上=σajk下=32.10 kPa；
σajk下=σajk下=32.10+18.00×0.00=32.10 kPa；
eak上=32.10×0.49-2×23.50×0.491/2=-17.17 kPa；
eak下=32.10×0.49-2×23.50×0.491/2=-17.17 kPa；
Ea=(0.00+0.00)×0.00/2=0.00 kN/m；
第3层土计算：
σajk上=σajk下=32.10 kPa；
σajk下=σajk下=32.10+18.00×1.20=53.70 kPa；
eak上=32.10×0.49-2×23.50×0.491/2=-17.17 kPa；
eak下=53.70×0.49-2×23.50×0.491/2=-6.58 kPa；
Ea=(0.00+0.00)×1.20/2=0.00 kN/m；

Kai=tan2(450-11.500/2)=0.67；
第4层土计算：
σajk上=σajk下=53.70 kPa；
σajk下=σajk下=53.70+16.25×1.20=73.20 kPa；
eak上=53.70×0.67-2×11.00×0.671/2=17.87 kPa；
eak下=73.20×0.67-2×11.00×0.671/2=30.89 kPa；
Ea=(17.87+30.89)×1.20/2=29.26 kN/m；

Kai=tan2(450-12.500/2)=0.64；
第5层土计算：
σajk上=σajk下=73.20 kPa；
σajk下=σajk下=73.20+17.25×2.15=110.29 kPa；
eak上=73.20×0.64-2×12.50×0.641/2=27.09 kPa；
eak下=110.29×0.64-2×12.50×0.641/2=50.98 kPa；
Ea=(27.09+50.98)×2.15/2=83.92 kN/m；
第6层土计算：
σajk上=σajk下=110.29 kPa；
σajk下=σajk下=110.29+17.25×0.00=110.29 kPa；
eak上=110.29×0.64-2×12.50×0.641/2=50.98 kPa；
eak下=110.29×0.64-2×12.50×0.641/2=50.98 kPa；
Ea=(50.98+50.98)×3.90/2=198.81 kN/m；

Kai=tan2(450-12.500/2)=0.64；
第7层土计算：
σajk上=σajk下=110.29 kPa；
σajk下=σajk下=110.29+17.25×0.00=110.29 kPa；
eak上=110.29×0.64-2×12.50×0.641/2=50.98 kPa；
eak下=110.29×0.64-2×12.50×0.641/2=50.98 kPa；
Ea=(50.98+50.98)×3.55/2=180.97 kN/m；

Kai=tan2(450-25.000/2)=0.41；
第8层土计算：
σajk上=σajk下=110.29 kPa；
σajk下=σajk下=110.29+19.25×0.00=110.29 kPa；
eak上=110.29×0.41-2×18.50×0.411/2=21.19 kPa；
eak下=110.29×0.41-2×18.50×0.411/2=21.19 kPa；
Ea=(21.19+21.19)×3.95/2=83.70 kN/m；

Kai=tan2(450-12.500/2)=0.64；
第9层土计算：
σajk上=σajk下=110.29 kPa；
σajk下=σajk下=110.29+17.25×0.00=110.29 kPa；
eak上=110.29×0.64-2×12.50×0.641/2=50.98 kPa；
eak下=110.29×0.64-2×12.50×0.641/2=50.98 kPa；
Ea=(50.98+50.98)×2.75/2=140.18 kN/m；
求所有土层总的主动土压力：

∑Eai=719.26kPa;
每一土层合力作用点距支护桩底的距离为hai；

则所有土层总的合力作用点距支护桩底的距离为ha；

根据公式计算得，合力作用点至桩底的距离ha=8.38m。
2.3.4 基坑下的被动土压力计算

根据公式计算得Kp1=tan2(450+12.500/2)=1.55；
基坑下土层以上的土层厚度之和与水位深度进行比较∑hi=3.90>hwp=1.00,经比较可知，水位在本土层中；
上层土压力计算：
上层土的计算高度为：1.00m；
上层土的土压力为:

σp1k上上=0.00kPa;

σp1k上下=0.00+17.25×1.00=17.25kPa；

根据公式计算得ep1k上上=0.00×1.55+2×12.50×1.551/2=31.15kPa；

根据公式计算得ep1k上下=17.25×1.55+2×12.50×1.551/2=57.93kPa；
式中c1----第一层土的粘聚力；

根据公式计算得第1层土上层土总的土压力为Ep1上=(31.15+57.93)×1.00/2=44.54kPa；
本土层合力作用点距支护桩底的距离为hpi；

Hpi1上=13.60；
下层土压力计算：
下层土的计算高度为：2.90m；
σp1k下上=σp1k上下=17.25kPa；

σp1k下下=17.25+(3.90-1.00)×22.00=81.05kPa；
下层土的土压力为：

根据公式计算得ep1k下上=17.25×1.55+2×12.50×1.551/2=57.93kPa；

根据公式计算得ep1k下下=81.05×1.55+2×12.50×1.551/2=156.98kPa；
式中c1----第一层土的粘聚力；
所以，第1层土下层土总的土压力为：

根据公式计算得Ea1下=(57.93+156.98)×2.90/2=311.61kPa；
本土层合力作用点距支护桩底的距离为hpi；

Hpi1下=11.48；

根据公式计算得Kp2=tan2(450+12.500/2)=1.55；
由于前一土有水，所以该本土层完全有水，重度按浮容重计算；
本层土压力计算：
本层土的计算高度为：3.55m;

σp2k上=81.05kPa；

σp2k下=σp2k上+r'×h2=81.05+22.00×3.55=159.15kPa；
本层土的土压力为：

根据公式计算得ep2k上=81.05×1.55+2×12.50×1.551/2=156.98kPa；

根据公式计算得ep2k下=159.15×1.55+2×12.50×1.551/2=278.22kPa；
式中c2----第2层土的粘聚力；
所以，第2层土下层土总的土压力为：

根据公式计算得Ep2上=(156.98+278.22)×3.55/2=772.48kPa；
本土层合力作用点距支护桩底的距离为hpi；

Hpi2=14.16；

根据公式计算得Kp3=tan2(450+25.000/2)=2.46；
由于前一土有水，所以该本土层完全有水，重度按浮容重计算；
本层土压力计算：
本层土的计算高度为：3.95m;

σp3k上=159.15kPa；

σp3k下=σp3k上+r'×h3=159.15+22.00×3.95=246.05kPa；
本层土的土压力为：

根据公式计算得ep3k上=159.15×2.46+2×18.50×2.461/2=450.21kPa；

根据公式计算得ep3k下=246.05×2.46+2×18.50×2.461/2=664.32kPa；
式中c3----第3层土的粘聚力；
所以，第3层土下层土总的土压力为：

根据公式计算得Ep3上=(450.21+664.32)×3.95/2=2201.21kPa；
本土层合力作用点距支护桩底的距离为hpi；

Hpi3=10.45；

根据公式计算得Kp4=tan2(450+12.500/2)=1.55；
由于前一土有水，所以该本土层完全有水，重度按浮容重计算；
本层土压力计算：
本层土的计算高度为：2.75m;

σp4k上=246.05kPa；

σp4k下=σp4k上+r'×h4=246.05+22.00×2.75=306.55kPa；
本层土的土压力为：

根据公式计算得ep4k上=246.05×1.55+2×12.50×1.551/2=413.13kPa；

根据公式计算得ep4k下=306.55×1.55+2×12.50×1.551/2=507.05kPa；
式中c4----第4层土的粘聚力；
所以，第4层土下层土总的土压力为：

根据公式计算得Ep4上=(413.13+507.05)×2.75/2=1265.25kPa；
本土层合力作用点距支护桩底的距离为hpi；

Hpi4=7.18；

∑Epi=-9.25003690978074034E210;
每一土层合力作用点距支护桩底的距离为hpi；

则所有土层总的合力作用点距支护桩底的距离为hp；

根据公式计算得，合力作用点至桩底的距离hp=0.00。
经过计算得出图如下：

2.3.5 验算嵌固深度是否满足要求
根据《建筑基坑支护技术规程》(JGJ 120-99)的要求，验证所假设的hd是否满足公式；

0.00×-9.25003690978074034E210-1.2×1.10×8.38×719.26=39245.46；
满足公式要求！
2.3.6 抗渗稳定性验算
根据《建筑基坑支护技术规程》(JGJ 120-99)要求，此时可不进行抗渗稳定性验算！
2.3.7 结构计算
2.3.7.1 结构弯矩计算

弯矩图(KN.m)

变形图(m)
悬臂式支护结构弯矩Mc=439.54kN.m；
2.3.7.2 截面弯矩设计值确定：

截面弯矩设计值M=1.25×1.10×439.54=604.37；
γ0----为重要性系数，按照《建筑基坑支护技术规程》（JGJ120-99）,表3.1.3可以选定。
2.3.8 截面承载力计算
2.3.8.1 材料的强度验算：

γx-----塑性发展系数，对于承受静力荷载和间接承受动力荷载的构件，偏于安全考虑，可取为1.0;
Wx-----材料的截面抵抗矩: 3163.38 cm3
σmax=M/(γx×Wx)=604.37/(1.0×3163.38×10-3)=191.05 MPa
σmax=191.05 Mpa<[fm]=205.00 Mpa;
经比较知，材料强度满足要求。
3、施工方法
3.1 管井降水
3.1.1 施工工序：钻机就位——钻孔成孔——下管——管外回填石屑——洗井——成井
3.1.2 在布置井桩经验收合格后，进行钻机就位，钻机就为要求作业面平整，机架稳定。与地面垂直，施工作业面有充分水源和泥浆循环设备。
3.1.3 在校对井径和井深无误后进行开钻成孔施工，钻井施工时要保证连续成孔，保证成孔德垂直度，泥浆配置要合理，要防止塌孔埋钻孔匙的出现。
3.1.4 在钻孔达到预计深度后，作业面内要求充足的管材保证下管的连续性，下管时要保证管与管之间的连续、牢固，防止错口，下管提升设备灵活可靠，管层采用木板封堵，管与管之间采用竹片钢丝加固，下管采用0.5寸钢丝下管。
3.1.5 下管完成后外间隙回填石屑能充分过水。
3.1.6 在井笼外空回填石屑，完成后应及时抽水泼井，防止由于井内泥浆停置时间过长沉淀在井底，粘住井底滤水孔，影响降水。
3.1.7 所有钻孔成孔后，及时破壁换浆，将孔内稠泥浆换为稀泥浆，并及时按设计下入井管，在含水层对应位置下入相应口径的桥式滤水管。针对本区含水层中砂粒细小的特点，滤水管桥高均采用1㎜，并在管外壁包2层80目的纤维滤水网。管外含水层段投放混粒砂作过滤。
3.1.8 本眼井完成成井，下泥浆泵进行降水施工。
3.2 土方开挖
3.2.1施工工序：定位放线→移除降水水泵→第一阶土方开挖→第一阶桩头破除→第二节土方开挖→基坑支护→基底清理→砼垫层浇筑→第二节桩头破除
3.2.2 土方开挖前应进行土方开挖定位放线，并对土方施工队进行交底；
3.2.3 通知降水施工队伍，移除降水井内水泵，以免受到土方开挖影响，导致水泵埋在井内；
3.2.4 进行第一阶土方开挖至标高-3.500m处，第一排预制桩应挖出来；
3.2.5 通知业主及监理，要求其通知桩基施工队伍进行桩头截除；
3.2.6 在桩头截除完毕后，进行第二节土方开挖，并应有人员跟随进行边坡清理；
3.2.7 在第二阶土方开挖至设计标高，边坡清理过程中，即对基坑边坡进行维护，防治流砂；
3.2.8 土方开挖完毕后，应立即组织人员进行基底清理，清理出排水明沟和集水坑，保证基坑不被地下水浸泡；
3.2.9 基坑清理完毕后，通知监理及业主进行地基验槽，在验槽合格后即进行垫层砼浇筑；
3.2
