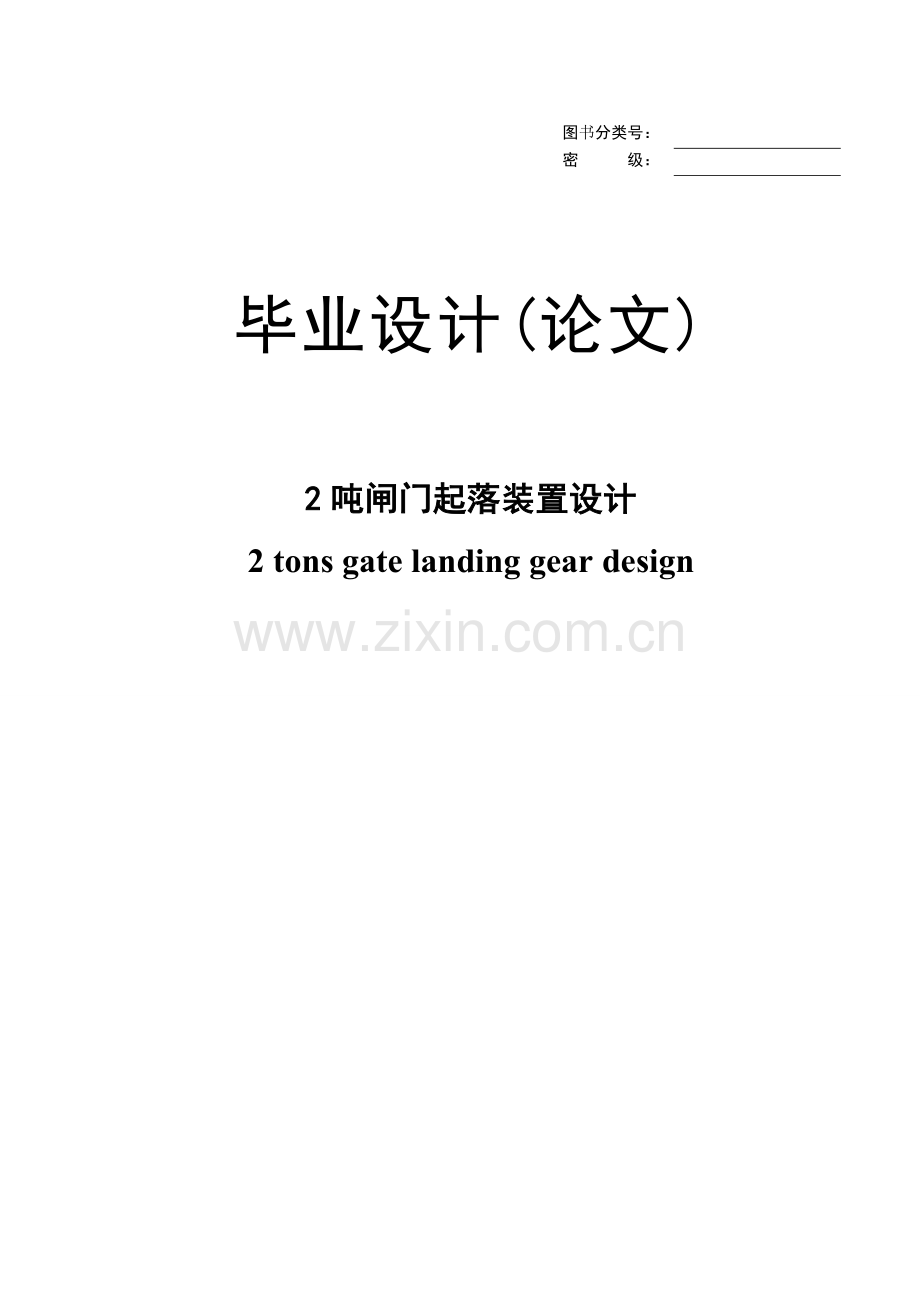

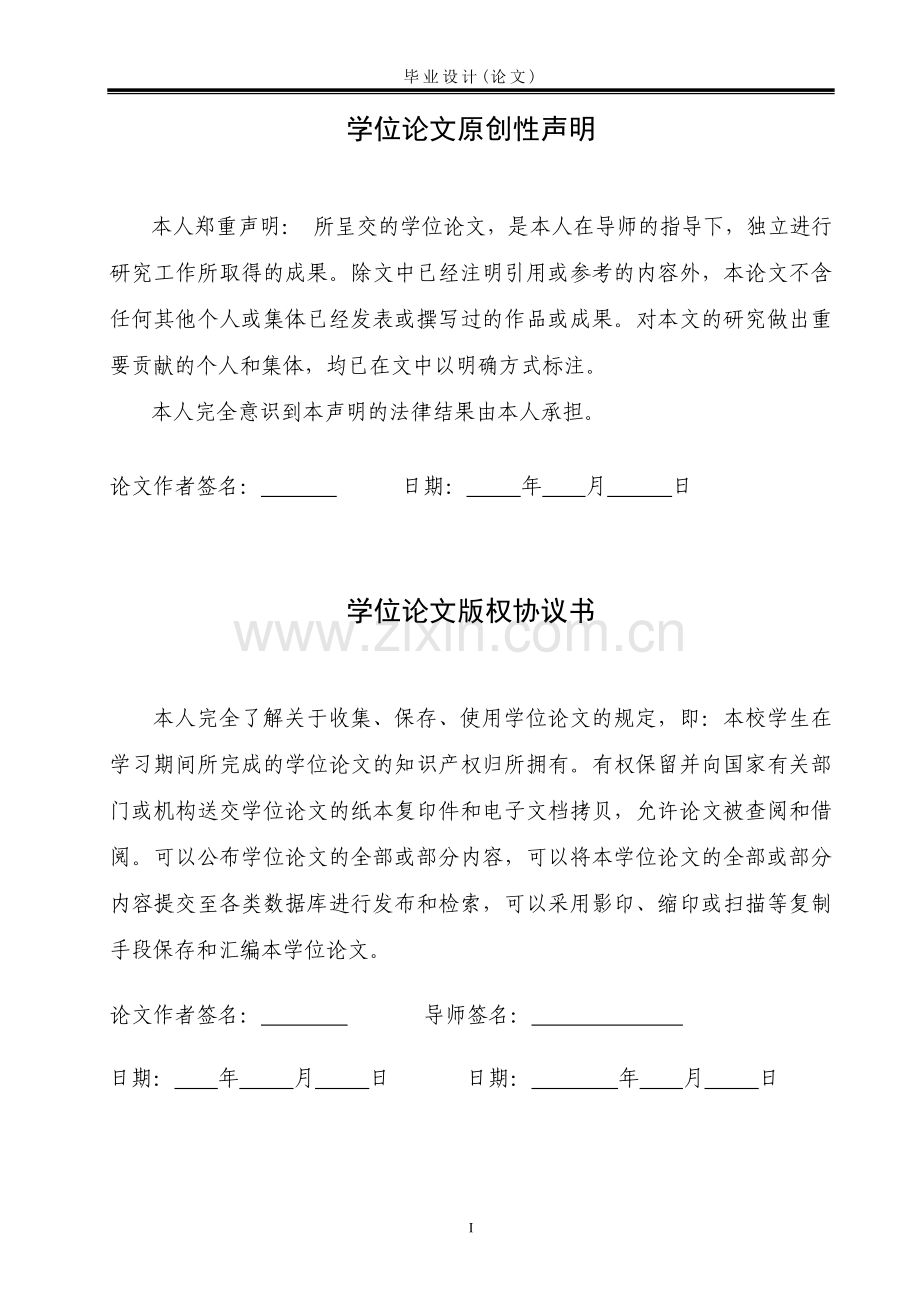

1、图书分类号:密 级: 毕业设计(论文)2吨闸门起落装置设计2 tons gate landing gear design 毕业设计(论文)学位论文原创性声明本人郑重声明: 所呈交的学位论文,是本人在导师的指导下,独立进行研究工作所取得的成果。除文中已经注明引用或参考的内容外,本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标注。本人完全意识到本声明的法律结果由本人承担。论文作者签名: 日期: 年 月 日学位论文版权协议书本人完全了解关于收集、保存、使用学位论文的规定,即:本校学生在学习期间所完成的学位论文的知识产权归所拥有。有
2、权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝,允许论文被查阅和借阅。可以公布学位论文的全部或部分内容,可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。论文作者签名: 导师签名: 日期: 年 月 日 日期: 年 月 日8摘要本次设计的题目是2吨闸门起落装置的设计。本文在查阅了国内外相关资料的基础上,充分的掌握了闸门的工作原理、工作特点等知识点的前提下。将这次设计的总体的设计提出来。在对总体方案设计的前提下,完成了包括闸门启闭机械机构、启闭控制电路的设计,对机械机构里面的主要零部件进行了详细的设计、计算及
3、校核。对控制电路的工作原理进行了较为合理的设计,对控制电路里面的主要控制元器件进行了相应的选择。关键词 水利枢纽;2吨闸门;起落装置;机械机构;控制电路AbstractThe subject of design is two tons gate landing gear design. This paper reviewed the relevant information at home and abroad on the basis of fully grasp the premise gate works, work characteristics and other knowledge
4、 points. The overall design of the proposed design. We in the context of the overall program design, we have completed include gate hoist mechanism, opening and closing the control circuit design, mechanical mechanism inside the main components of a detailed design, calculation and checking. Control
5、 circuit works for a more rational design of the control circuit inside the main control components for the corresponding options.Keywords Hydro Project; two tons gate; landing gear; mechanical system; a control circuit目 录摘要IAbstractII目 录III1 绪论11.1 本课题研究的背景11.2 闸门的组成及工作原理11.3 闸门的作用及分类31.3.1 闸门的作用31
6、.3.2 闸门的分类31.4 国内外闸门的研究现状61.5 国内外闸门的发展趋势71.6 本课题研究的意义71.7 本课题解决的问题及技术路线71.7.1 本课题解决的问题71.7.2 本课题研究的技术路线82 总体方案的设计与确定92.1 技术参数的确定92.2 工作原理的确定92.3 电动机型号的确定92.4 传动装置的总传动比及各级传动比分配112.5 联轴器的选择112.6 闸门类型的确定122.7 闸门结构布置的确定132.8 闸门材料的确定142.9 梁格形式的选择与确定142.10 总水压计算153 启闭机构的设计与计算173.1 主梁的设计与计算173.2 面板的设计与计算21
7、3.3 水平次梁的设计213.4 顶梁设计与计算243.5 竖直次梁设计与计算253.6 边梁设计与计算273.7 中节及底节门叶结构294 闸门零部件的设计与计算314.1 行走支撑装置314.2 起吊轴及其计算324.3 启闭力计算334.4 埋件计算355 电气控制部分的设计365.1 电气控制系统概述365.2 控制线路回路的组成365.3 控制电路的设计要求375.4 控制电路的设计步骤375.5 控制电路原理的确定376 闸门的操作与保养396.1 水闸的运行原则396.2 闸门的操作要求396.3 设备运行过程中的注意事项:40结论41致谢42参考文献43附录44附录1 闸门启闭
8、机构装配图44附录2 侧轮装配图44附录3 主轨零件图45附录4 支架零件图45附录5 控制电路图451 绪论1.1 本课题研究的背景按照现在水利行业对人才培养的需要:要培养出的人才是要有水利水电的勘测,规划,设计,施工,科研还有管理方面的,这个论文里面需要的是对专业的法律法规还有行业规范非常了解,要将在学校里面学习的专业知识来对水利工程里面闸门起落进行设计,最后进行闸门的相关的计算,包括了稳定的计算还有基压力的计算。闸门是水利设施中重要的机构,实现蓄水好放水功能。本课题要求学生设计一个2吨重的闸门启闭系统,包括闸门启闭机械机构、启闭控制电路,对学生在机械设计计算、控制电路设计方面进行综合训练
9、。1.2 闸门的组成及工作原理闸门的组成部分有三个,分别可以进行上下移动备。图1-1 闸门的示意图1、活动部分;2、埋设部分;3、启闭设备1、门叶结构的组成门叶部分的作用是用来将孔口给封住的,这样可以进行挡水。就像图里画的就是平面钢闸门的门叶结构的总图。门叶部分组成支撑等。1)面板 面板的作用是可以直接用来直接挡住水,而且可以将这个受到的水的压力直接传递给梁格。一般面板都是装在闸门的上面的,这样来安排可以不让梁格还有行走的支撑没在水里面的脏东西里面,还可以防止震动。只是针对静水开启还有关闭的闸门,它下面的水流比较小,为了可以方便的设置止水,可以将面板安装在闸门的下游面上。2)梁格 作用是用来将
10、面板支撑住,这样可以让面板的跨度减少一些这样就可以让面板的厚度降低。通过图纸我们可以制造,。这些组成部分一起将面板支撑住,而且要将面板上面的水压力分别顺着主梁,次梁还有边梁传给闸门的行走支撑。3)空间联结系 因为这个门叶的装置它是竖着的梁板的装置,这个梁格的自身的重量方向都是竖着的,不过梁格在水里面受到的压力的方向却是水平的,所以,要是让每一根梁都可以在它受到的这个外力的平面里面,就需要通过连接这样可以确保每一个梁格在闸门里面的空间都有一个位置。与此同时,这个联结还可以在横向的竖平面里面还有纵向的平面里面门叶的结构的刚度加强很多。横向联结是在闸门的横向面面,它外形是的作用是用来支撑住顶梁,底梁
11、还有水平的次梁,而且可以通过这些将受到的压力都传递给主梁。与此同时,横向的连接可以确保门叶的内部结构在横向竖平面里面的刚度,于是就不会让闸门的顶还有闸门的底发生变形。一般来说纵向的连接使用的形式有般的组成部分是是在边梁的上面,它主要的目的是要能够受得住门叶自己的重量还有别的可能是在竖向上产生的载荷,要跟横向的连接配合在一起,这样就可以确保整个门叶装置在这个空间里面的刚度。4)行走支承 门叶支承部分大多数用的滑动的支承,滚动的轮子的支承还有链轮的支承等等。这个支承其实就是门叶进行移动的装置。滑动的支承一般安装的时候都是在门叶的边梁的旁边滑块。它在滑动的时候都是在支承的轨道上面动作,跟这个槽的接触
12、都是面或者是线。这个滑动支承的闸门产生的摩擦力是很大的,在开启闸门的时候需要的力量也是很大的;滚轮支承陈胜的摩擦力比较小,开启闸门的时候需要力量也是比较小的,不过闸门的门叶还是比较重的;链轮支承进行的摩擦也是滚动摩擦,这个好处是可以通过很多的小滚珠将闸门的水压力承受住,一个轮的压力比较小,这样就可以让槽里面敷设的轨道的断面小一点,重量也没有多重。滚轮支承的闸门,根据闸门特征及梁格布置设有悬臂轮、简支轮和台车式轮组。为了确保门叶的装置在往上移还有向下移动的时候灵活,所以要在边梁上装一个滚轮或者是滑块,这些装置将闸门上面受到的水的压力直接传递到门槽里面的轨道上面。5)吊具 这个装置将开关的机器的牵
13、引装置连接在一起。通常来说平面闸门的钓饵都是安装在闸门的门叶主体部分的上面的顶横梁上面的,按照具体的大小还有形状,可以将这个吊具直接焊接在顶梁上面,进行焊接的时候可以再现场进行。6)止水 止水是设置在门叶装置跟孔口之间的缝隙里面的。通常橡皮止水使用的最多,都是安装在门叶装置上面的定型的。装在闸门门叶主题上面的封闭孔口的止水装置通常来说都是经过特殊加工的可以进行压缩的承受摩擦力的橡胶制品,按照它的布置方式不一样可以分种止水的接头的焊接都要在现场才能进行,因为要用热胶合进行处理,这样就可以确保它周边的止水的效果好。2、埋设构件3、闸门的启闭设备启闭设备是闸门门叶运移的操作机械。按照这个闸门在操作时
14、候的特点还有这个孔口的大小进行分类:操作装置跟闸门的门叶是直接的连接在一起的,而且要在门槽上固定起来,这样就可以变成一个整体了;开启还有关闭的装置都要在建筑物上面固定,要跟闸门的门叶距离远一点,然后再经过吊具跟门叶连接在一起。开启还有关闭的装置在进行选择型号的时候,参考的数据是开启还有关闭的力量还有升起还有降落的这个扬程。在这个平面的闸门的门叶不能依靠自己的重量将阻力克服下来自己降下来关起来的时候,可以将它的重量加大,在水柱的压力的帮助下或者是通过开关装置进行加压让它关起来。对于那些比较小的闸门,通常使用最多的是螺杆式的启闭机,针对闸门比较大的或者是中型的,使用的启闭机一般是卷扬机或者是油压机
15、。1.3 闸门的作用及分类1.3.1 闸门的作用闸门是设置在水工建筑物过水孔口上,用于控制水流的通、断或调节流量的设备。主要是用来对上下游的水位还有流量进行控制,这样对于在防止洪水,灌溉,供电,发电,通航等等方面好处很多,还可以进行将漂浮物,泥沙,冰块等等的排出,同时也能对建筑物设备进行维修检查。闸门一般都是安装在取水或者是输水的建筑的进水口的地方,或者是出水口的地方,这样闸门可以灵活的使用,将它的功能发挥出来,这样就可以确保建筑物的安全了。比方说,在一些水利工程的输水管上面要安装一个节制的闸门,这个闸门可以按照实际的需要,来控制这个流量,还可以再泵站进水口或者是出水口的地方,还有在隧道,涵管
16、等等进水口出水口的地方装检修闸门,这样可以提供一定的条件检修水工建筑物还有泵站的一些装置,在水库里面的水超出警戒线的时候,要在水库设置一个泄洪的闸门,这个闸门的功能是将水库的水位控制住,可以最大化的将水库的功能发挥出来。1.3.2 闸门的分类闸门的分类有很多种,进行分类的方法也有很多种,通常来进行分类的时候按照闸门的工作性质,闸门的结构,还有闸门的孔口,闸门的材料还有加工方法等等。1、按闸门的工作性质分类按照闸门的工作性质不一样,可分为有工作闸门,事故闸门还有检修闸门。工作闸门的作用是在水利上的建筑正常工作的时候,要将孔口关起来的闸门。这种共作闸门用的很多,需要动水的条件下开启还有关闭,有的还
17、要求一些部分要开下来这样可以将流量控制住。不过也是有在静水的状况下工作的闸门,比方说船闸使用的工作的闸门。事故闸门是说的就是水里面的建筑物或者是水里面的设备有事故发生的闸门。为了阻止事故出现更大化,那么事故闸门需要在动水的条件下降孔口都关起来,这样将水流就断了,在将事故处理好了以后,就可以按照实际的情况在动水或者是静水的情况下进行开启。假如说要求快熟关闭,也就叫做是快速的事故闸门。检修闸门是指水工建筑物或有关设备检修时使用的闸门,一般在静水条件下操作。2、按闸门结构类型分类闸门根据结构不一样可以进行分类:等。1)平面闸门平面闸门通常来说都是有平面挡水板的,这种闸门在水里面的建筑物里面使用的最多
18、,这种闸门的结构很简单,在进行操作的时候是非常方便的,在对建筑物上进行布置的时候也是非常协调的。现在,在工程设施上面大多数用的是平面的闸门。在国家的水利部门,使用最多的还是平面的闸门,现在闸门都是进行的焊接钢闸门,不管是设计上,还是制造上,安装上还有使用上这些方面都已经到了世界的领先水平。通俗点来说平面的闸门实际上就是一个平面的正版。相对结构复杂一点的就是梁格式的,它的面板可以是平面的或者是曲面的。 按照闸门移动的方法不一样,可以分成等。在这几种闸门里面,使用范围最广的是直升式的闸门,这种这么你是将一块平板的门叶卡在门槽里面,将孔口封闭起来。通常来说,按照支承行走的装置的结构来分类,可以有。门
19、叶进行分类也有很多种,比方说梁形的,拱形的还有壳形的,门叶基本都只是一块,或者也可以有两块也还有很多块的,还有一种,是在升起来以后卧在排架上面的,把这种闸门叫做是升卧式的平面闸门,这种闸门可以用在震动很大的,开启或者是关上排架不适合安放在太高的地方。撗拉式平面闸门基本都是在平面闸门门叶的下面或者是头上面装滚轮,这样就可以让闸门按照轨道进行移动,因为这种闸门只能是在静水下面进行工作,所以很多都是用在船闸的闸首上面做工作门。转动式平面闸门的形式偏多。通常横轴转动的平面闸门在进行安置的时候,设在下面,中间还有上面,可以进行分类,分为。竖轴在进行转动的时候它的平面的闸门有一字的还有人字的。一字的闸门就
20、是它围绕着顶部进行的转动,也可以将这种闸门叫做是掩门。人字形的闸门是有左边还有右边两扇闸门绕着竖轴进行的转动,在关起来的时候,这两个闸门就形成了一个三铰拱型,也就是人字形,所以才这么叫的。一字的闸门跟人字的闸门只能是在静水的状况下进行工作,通常来说只能用在船闸闸首的工作闸门。浮箱式平面闸门的门叶就好像是一个空箱子,可以在水里面浮起来,在这个箱子里面水都装满了,那么这个箱子就沉到了水的里面了。这个闸门的使用方法是,将这个空门运到槽位以后,在进行充水的时候并没有下沉。这种闸门只能是在静水下面进行的,通常可以用来对闸门进行检修。2)弧形闸门弧形闸门使用的范围也是很广泛的,这种闸门是用过一块弧形的门叶
21、跟铰座驾连接在一起,连接的时候是用过支臂铰,通常来说这个铰心就是这个弧面的中心点,所以这个压力都是经过铰心,在进行运动的时候阻力矩都是很小的。弧形的闸门在两边的支臂都是双支臂,有些弧形闸门的高度都是偏高的,支臂都是三支臂的。通常可以按照对支臂的布置不一样,可分为直支臂和斜支臂。这种弧形的闸门上面的支承铰一般都是分为两部分,就是铰链还有焦作,都是用来将支臂的推力传递至基础上面。不过,在对弧形闸门进行设计时还有施工时以及在安装的时候都是比较复杂的,这种闸门的闸墩要长一些而且闸墩里面的钢筋要能够受到集中的推力。3、按孔口性质分类按照这个孔口的性质可分为露顶式和潜孔式。露顶式闸门意思就是当闸门关起来的
22、时候,闸门门叶上面比上油正常水位的闸门要高。在这种闸门关起来的时候,闸门的两边还有下面都跟门槽里面的埋件有所接触的,通常都是有止水还有底水的装置。潜孔式闸门在将孔的口关闭起来的时候,闸门的门叶的顶上是要比上油正常的高水位要低的,这个时候闸门的周围跟孔口的周边都是有接触的,同时能将矩形封闭,也能将圆形孔口封闭。这种闸门的止水相比较其他的会复杂很多,尤其是必须慎重处理潜孔式弧形闸门顶部的止水。4、闸门的使用材料分类我们按照闸门的加工材料分类,可以分为等。1)钢闸门这种钢闸门的自身重量很轻,但是承受的力量很大,性能还有质量都是相对稳定一些的,在进行施工还有维护的时候没有那么复杂,而且可以进行抗震,可
23、以将启闭装置的投资降低一些。现在国家的国力增强了,技术也加强了肯多,而且现在国内绝大多数大中型的工程上面都是使用钢闸门。为了确保使用的安全,将闸门的使用时间延长,要对钢闸门进行防腐,一般使用的都是热涂料进行选择的时候一定要重视这个涂料的化学成分,特别是在水库工程里面,一般避免对水源造成污染。按照钢闸门的加工方法不一样进行分类,有。焊接钢闸门在进行加工制造的时候是没有多复杂的,加工的时间是没有多长的,在整个工程里面使用是很多的。大型的钢闸门还有中型的钢闸门的长直焊缝可以使用自动焊的方法,这样劳动的强度就减少了很多,这样生产的速度就快了很多,产品的质量也提高了很多,生产成本也降低了很多。因为运输的
24、尺寸还有质量有局限性,所以一般在加工大中型的闸门的时候要分成几个部分,将这几个部分加工好了之后再运到现场后进行组装。不过在现场组装的时候会受到现场条件的限制,比方说冬天气候很冷的时候,对板材进行焊接,焊接的质量就不高,那么对闸门进行接缝的时候可以通过螺栓来进行。铆接钢闸门因为消耗的钢材的量是很大的,对工艺的要求是很高的,而且加工的时候成本很高的不好的地方,所以现在使用的已经很少了。铸造钢闸门因为孔口的很小,而且内部的结构也没有多复杂,比方说平板的闸阀,蝴蝶的阀门,针形的阀等等。在进行铸造的时候劳动的强度很大而且在加工的时候工作量也是很大的,成本也是很高的。现在我们国家有很多专业的生产厂家,可以
25、根据实际的需要来进行使用。在加工小型的闸门的时候,可以用铸铁来进行,在布置的时候要简单一点,紧凑一点,要能够受得了腐蚀,现在我们国家的一些生产企业,尤其是环保加工的制造厂已经生产出一系列的产品。2)钢筋混凝土闸门和木闸门钢筋混凝土闸门在进行加工的时候简单一些,后期进行维护的时候也没有多复杂,成本很低,可以用在一些偏远地方的小型的工程。不过因为这种闸门的辎重大了一些,这样启闭装置的容量就相对加大了,而且混凝土是透水性,所以这种结构的闸门抗震性能都不好,通常不会使用在大型和中型的工程中。木闸门上面有孔口而且水头还很小。再加上木材在水里面很容易就腐蚀掉了,使用的时间没有多长,经常要换,所以现在也不怎
26、么用了。现在国家的经济发展的很快,国家的钢的产量也到了世界领先地位,在机械上的技术还有焊接上的技术提高的也是很快,电力的供应业没有问题。所以,一般工程设计的时候选择钢闸门。1.4 国内外闸门的研究现状水工的钢闸门是整个水利工程里面最关键的部分,闸门的运行状况的好坏会直接关系到这个工程的适用性,安全性还有耐久性,无论是国内还是国外,都出现过因为闸门出现问题,最后让整个水利枢纽出现问题的事故。最近这些年,现在水利枢纽的规模越来越大,水工的钢闸门也是越来越大,跟过去相比提高了很多,所以现在安全的问题就更加的重要了。跟体积很大的混凝土的建筑物比较,水工钢闸门的结构更加的简单,不过,还是要看到闸门的特别
27、性。一开始,为了能够阻挡水,对洪水倾斜,闸门要在它的使用时间里面,承受成千上万次的开启还有关闭的操作,要能够受到速度很快的水流所引起的震动;第二,水工的钢闸门的组成部分是薄壁构建,这种材质很容易就受到腐蚀还有破坏。所以,在使用它的过程里面要经常进行监测还有维护。因为这个,到了上世纪七十年代以后,国家对大型的闸门进行了相关的研究,比方说西津的电站对相关的技术进行相关的监测。现在水电行业发展的很快,技术发展的也是很快,到了九五年的时候,国家发布了相关的规定,也就是针对水工上的钢闸门进行检测的内容还有检测的周期有了非常明确的要求,这样就让水工钢闸门的运行确实可靠。水利水电工程中闸门的种类繁多,使用较
28、多的闸门有。最近这些年,因为制造的水平提高的很快,有些大型的闸门还有超大型的闸门加工出来了,接下来我们就要对现在国内还有国外的一些很有名的特性闸门进行相关的介绍。荷门的阻挡潮水的这门有两扇,这个工程师处在完成了验收,进行了使用。在有风暴潮来的时候,这两扇闸门就关起来了而且形成了宽是360m的防止洪水的屏障,正常的天气下面,这个闸门是停在河岸的两边的,不会影响船的通行。1.5 国内外闸门的发展趋势随着我国经济建设的迅速发展和钢产量的不断提高,钢结构的应用也得到了更好的发展。要让钢材使用的效率最大化,将成本降低,我们发展水工钢结构的时候要关注下面几个方面:1、合理地使用材料。2、研究和推广使用抗腐
29、蚀的耐候钢。3、不断创新合理的结构形式。4、更新设计理论和计算方法。5、研究和推广钢结构的新型链接方法。6、研究和推行水工钢结构的标准化和系列化。1.6 本课题研究的意义1、培养并提高学生综合运用已学过的理论知识和技能,分析并解决本专业范围内的实际工程问题的能力。2、培养学生树立正确设计路线,熟练并掌握掌握更先进设计方法。3、通过调查,查询有关的资料,将学生的学习态度调整好。4、培养学生敢于创新和积极进取的精神。5、通过此次论文学生在指导老师的要求下,自己独立将论文完成。要将学生的综合能力提高,这样可以让这些投入到工作的学生可以在我们国家的水利事业里面尽一份力。1.7 本课题解决的问题及技术路
30、线1.7.1 本课题解决的问题。1.7.2 本课题研究的技术路线。2 总体方案的设计与确定2.1 技术参数的确定。176 闸门的操作与保养6.1 水闸的运行原则1、小部分要满足整个,整个要照顾到部分,要让兴利完全服从防汛,这样就可以让跟它有关系的水利工程配合默契。2、在天气预报报道了即将会有恶劣的天气或者是暴风雨的时候,我们应该根据相关的规定或者是上级的命令将水库或者是河水的水位都降下来;3、在防汛、抗旱需要时,应当按上级主管部门要求参与防汛抗旱统一调度运用。6.2 闸门的操作要求1、通过闸门的水一定要是平稳的,不能太急,这样可以防止出现集中的水流,折冲的水流,回流,漩涡等等不好的状况;2、在
31、闸门开启的时候,关闭的时候,要尽量将过闸的水量减少,这样可以防止上游的水位或者是下游的水位降落的太快造成闸门的震动,从而出现位置停留。3、通常来说,开闸进行排水的时候应该是在潮水的水位落到跟内河的水位一样高的时候;进行引水的时候要在潮水的水位跟内河的水位一样的时候进行,关闸要在潮水的水位跟内河的水位一样的时候进行。不管是什么样的情况,都要避免咸水倒灌的情况。4、闸门启闭前应当做好以下准备工作:(1)在进行水闸的管理的时候,有船停在闸里面等待过闸的时候,做好安全宣传;(2)检查闸门启、闭状态,有无卡阻;(3)要查看启闭装置是不是达到要求进行转动;(4)看看闸里还有闸外面的水流的状态,水位,还有流
32、量。5、孔很多的闸门要按照设计里面使用的启闭的程序或者是管理的经验进行闸门的操作,通常来说按照级别来进行开启或者是关闭,不可以在同一时间进行开启关闭,要在这个中间的孔向两边挨个进行开还有关闭,由两边向中间依次对称关闭。6、在进行潮水或者是清理污垢的时候,要进行严格的视察,防止有水将水闸冲坏。7、闸门操作应当遵守下列规定:(l)闸门进行操作的工作人员需要上岗培训;(2)闸门的工作人员一定要对闸门的使用还有规则都熟记在心,在进行操作的时候一定要严格的按照制度来进行,这样可以保证闸门工作的安全;(3)在对启闭机进行电动还有手动的操作以前,一定要将电源先切断;在启闭机关上的时候一定不能将松开制动器松开
33、,这样就可以让闸门落下来;操作完成了以后要立马将摇柄拿下来;(4)闸门启闭如发现沉重、停滞、杂声等异常情况,应当及时停车检查,加以处理;(5)水闸的启闭机是油压式的,在闸门到了预先设定好的位置的时候,这个时候压力还是在升高的,所以立马将电源切断了再进行检查;(6)在闸门开到最大的时候或者是闸门基本上关起来的时候,一定要将停车的准备做好,防止冲顶或者是出现钢丝绳断了。(7)每班检查闸门密封渗漏水是否符合要求。(8)在开启闸门还有关闭闸门之前,要首先将门叶上面还有门槽里面的脏东西都去掉,还要看一下吊具的连接是什么状况。(9)启闭门时,应在橡胶水封处浇水润滑。溢洪道两孔闸门要对称启闭,两孔闸门开启的
34、高度要基本相同,避免造成不良流态影响下游河道稳定和威胁建筑物安全。(10)闸门在开启还有关闭的时候要检查一下这个滚轮还有支铰地方工作的情况,按时间去检查一下润滑的情况,查看一下闸门升起或者是降落的工作过程里面有没有卡壳,要查看一下开启关闭装置左边还有右边是不是同步的,橡胶水封有无损伤等。(11)已开启闸门要每一到二小时进行检查实际开度有无变化,闸门有无振动,如有振动,应及时加大或减小开度,避免在振动的开度区间运行。故障闸门工作时,加强日巡视频次,以保证工程安全。6.3 设备运行过程中的注意事项:1、必须由专职运行人员进行操作,操作者应熟悉本机的性能、结构、技术要求等内容,严格遵守各项管理制度。
35、2、闸门启闭前要严格检查启闭机、仪表、安全保护装置是否正常,闸门位置是否正确,电源及备用电源有无故障,同时检查下游河道有无人员作业,通知电站做好泄洪准备,以免发生意外事故。3、闸门在开启或者是关闭的时候,要注意观察一下系统工作是不是正常,监测系统里面压力检测便是不是正常的,要对这个检测的压力进行登记还要签字。如果说压力没有什么异常情况,要注意一下闸门在进行泄洪的时候可能会有震动,现场要有工作人员在场。4、如果液压系统有问题出现了,要及时的保修,让维修人员来进行维修,不能在有故障的情况下进行工作。5、闸门在工作的时候,要注意观察,看零部件的工作还有温度是不是正常的,在工作的时候,操作人员是不能离
36、开的。6、严格执行闸门操作票,严禁两人或多人同时操作液压泵站。7、设备运行操作完成后的结束工作:8、切断设备电源并做好运行记录。结论经过完成我的毕业设计,将课堂上的知识和实际的知识有了一次很好的融合,不仅加深了我这几年所学习的专业知识,还在实践中得到了运用,对将来更好的立足与社会打下扎实的基础。为总结经验、分析得失。现将本次设计做如下总结:1、要先知道现在闸门启闭机构的类型,还要知道闸门启闭结构它的形状还有使用的功能,还有使用时候有什么要求等等。在了解了闸门启闭机构的这些基本情况以后,又比较了一下各种不一样的闸门启闭的内部结构,这样才定下来我们论文的总体方案。2、在将方案定下来以后,要设计闸门
37、启闭机构的整体的结构。在这个设计的时候,要参考一下现在一些其他类型的结构,然后要把自己的思想加入到这个设计里面,就出来了设计的闸门启闭机构。3、设计好了闸门启闭装置的整体结构,再来对这个机器的强度还有刚度来校核,只有这样,才能确保机器在实际运输的过程中开展工作。4、不仅设计的闸门启闭装置的机械结构,还设计了电气控制部分,绘制出了控制电路图。当然,这个设计肯定有不足的地方,毕竟是进行的理论上的设计,能否在实际的生产活动中得到运用,还是个未知数。为了能够实现这个目标,我要不断努力。致谢参考文献1 王启义.中国机械设计大典.江西:江西科技出版社,20022 秦永元.惯性导航.北京:科学出版社,200
