新版基于单片机智能浇花专业系统设计.doc

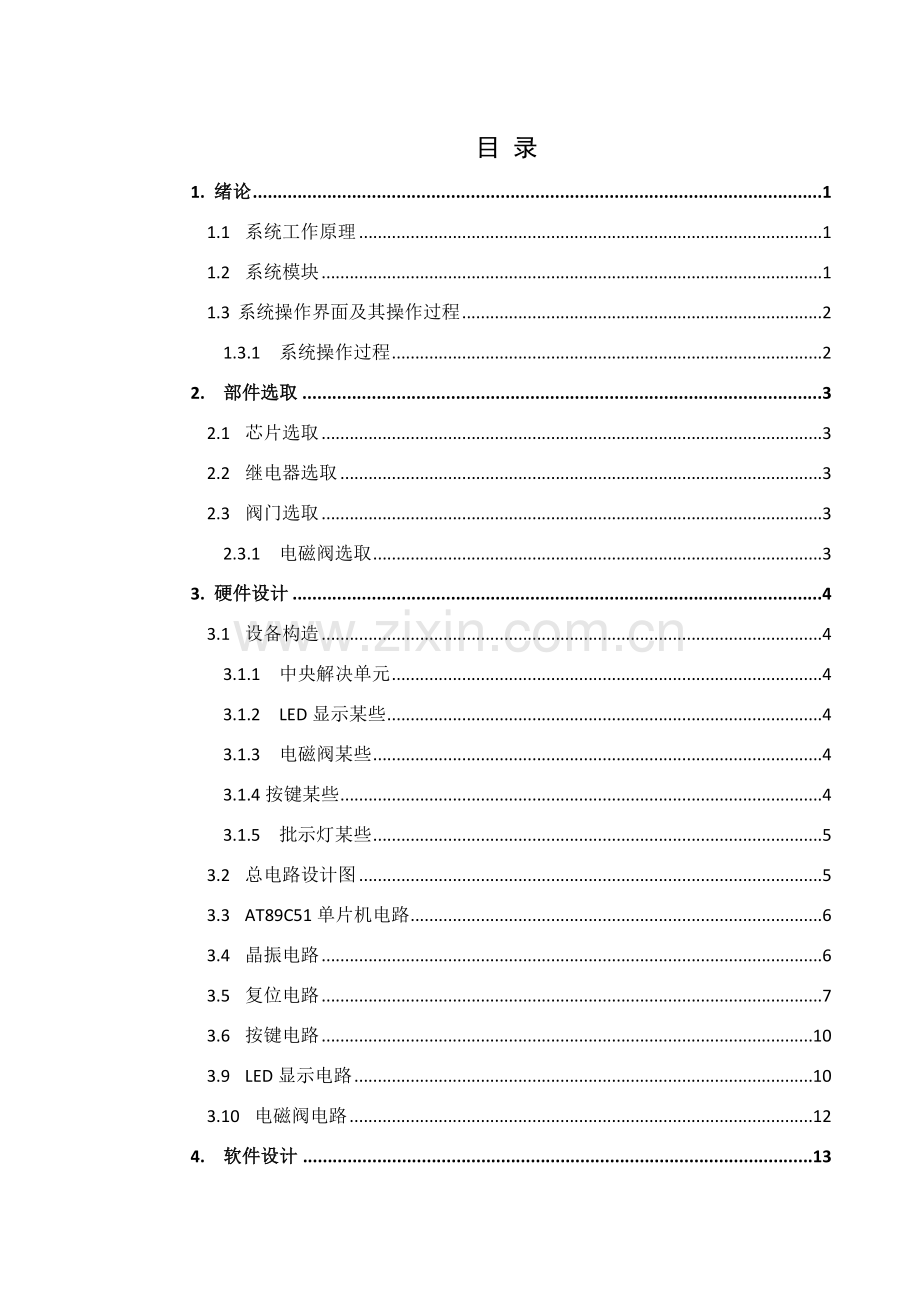

目 录1. 绪论11.1 系统工作原理11.2 系统模块11.3 系统操作界面及其操作过程21.3.1 系统操作过程22. 部件选取32.1 芯片选取32.2 继电器选取32.3 阀门选取32.3.1 电磁阀选取33. 硬件设计43.1 设备构造43.1.1 中央解决单元43.1.2 LED显示某些43.1.3 电磁阀某些43.1.4按键某些43.1.5 批示灯某些53.2 总电路设计图53.3 AT89C51单片机电路63.4 晶振电路63.5 复位电路73.6 按键电路103.9 LED显示电路103.10 电磁阀电路124. 软件设计134.1系统构成134.2 消抖流程及程序144.3 总流程及程序164.4 按键解决总流程及程序174.5 工作中解决流程195. 结论20参照文献21AT89C51基于单片机智能浇花系统设计 摘要:本设计是通过AT89C51单片机采用汇编语言进行编程，在LED液晶屏上实现小时，分，秒显示;并运用单片机来实现计时，定期功能，同步通过7个按键开关和3个批示灯来实现参数设立和调节功能、浇花间隔时间设定、浇水持续时间设定、单片机对电磁阀自动控制。依照顾客设定期间顺利完毕浇花任务。 核心词：单片机，控制，显示，电磁阀1.绪论1.1 系统工作原理自动浇花系统设计，其重要执行装置是一种电磁阀门，其一端连接水管，此外一端连接外置水管作为浇水口，浇水水量重要由单片机控制。设备重要是通过控制浇水时间间隔和浇水持续时间来控制浇水量。1.2 系统模块复位电路模块51单片机模块电源模块按键模块批示灯模块显示模块电机模块系统重要是由单片机、电源、按键、显示、批示灯、复位电路、电机模块等构成。图1-1 系统模块1.3 系统操作界面及其操作过程图1.2 系统操作界面1.3.1 系统操作过程 注：用上图中数字编号代替有关按键 A:放置设备，接上水管（注意：保证不漏水），插上插头。 B:按下按键4，接通电源，批示灯1亮起（只要电源保持接通则批示灯时刻保持亮起）。 C:按下按键5，显像管显像数字所有置为初始值（即上次设立时间）。同步批示灯2亮起，可以对设备工作时间间隔进行设定。 D:运用按键8、9、10对设备工作时间间隔进行设定和调节。 E:设定完时间间隔后，运用按键7（可以重复按按键7来切换批示灯2和批示灯3）将批示灯2切换到批示灯3，即可以对设备工作持续时间进行设定了。 F:同上对设备工作持续时间进行设定。 G:设备工作时间设定完毕后，按下按键7则设备开始工作。2.部件选取2.1芯片选取 AT89C51单片机是Atmel公司推出一款产品，普通小芯片价格都比较低，同样AT89C51作为一款小芯片产品其价格相对而言较为便宜，并且其与MCS-51系列兼容行较好，因此本系统决定采用AT89C51作为芯片。2.2 继电器选取 设备在设计过程中需要一种继电器来控制电磁阀工作。由于需要工作电压在5V左右，并且能保证成本相对而言比较低。因此选取了型号为JZC-36F继电器，其工作电压在4V45V之间，并且在市场上价格为4元左右。2.3 阀门选取 由于本设备采用单片机控制，并且电磁阀是由开关信号控制，与单片机控制电路连接十分以便，因此决定采用电磁阀作为阀门。 2.3.1 电磁阀选取 由于直动式电磁阀构造较为简朴，动作可靠，并且设备需要在断电条件下铁芯始终保持在关闭状态，因此选用常闭型直动式电磁阀。详细为YCSM31系列二位二通直动式电磁阀（常闭型）。3.硬件设计3.1 设备构造整个自动浇花设备构造可以分为5大某些：中央解决单元(CPU)，LED显示某些,电磁阀某些，按键某些，批示灯某些等。3.1.1 中央解决单元 CPU选用AT89C51，用其来对整个系统进行控制： （1）用其来控制整个LED显示屏显示； （2）依照按键输入做出对的计算并传播到LED显示屏上从而实现时间调节设定； （3）接受时间芯片DS1302定期数据； （4）实现电磁阀控制，从而使设备一切工作顺利进行； 3.1.2 LED显示某些 作为设备显示屏，此设备某些应当依照单片机控制对的做出显示，从而使整个设备处在正常工作状态。 3.1.3 电磁阀某些 电磁阀某些是本设备执行设备，是本设备顺利执行工作必要某些。3.1.4按键某些它是整个系统中比较简朴某些，依照功能规定，本系统共需7个按键，除了电源按键和复位按键以外尚有5个按键位于按键某些，分别是切换按键，上调按键，下调按键，左右调节按键，工作按键。3.1.5 批示灯某些整个系统中最简朴某些，重要有三个只是灯，除了一种电源批示灯外尚有2个批示灯，分别用于设定期间间隔和持续时间。3.2 总电路设计图图4.1 总电路 依照如图4.1所示总电路重要由：晶振电路,复位电路，按键设立电路， LED显示电路，电磁阀电路，以及电源电路等几种某些。通过这几种分电路分工合伙，可以使得系统具备显示功能，并且具备键盘调节功能，同步可以对电磁阀进行有效控制。从而使设备顺利进行工作。3.3 AT89C51单片机电路图4.2 单片机电路AT89C5单片机RST引脚连接复位电路，P2.7引脚连接电磁阀电路，P1.0P1.7引脚连接按键电路，XTAL1和XTAL2引脚连接晶振电路，P2.0和P2.1引脚连接批示灯电路，P2.5P2.7引脚连接放大电路从而和P0.0P0.7引脚一起控制LED显示电路。3.4 晶振电路图4.3 晶振电路AT89C51单片机芯片内部设有一种反相放大器所构成振荡器，XTAL1和XTAL2分别为振荡电路输入端和输出端。在XTAL1和XTAL2引脚上外接定期元件，内部振荡电路就产生自激振荡。定期元件经常是用石英晶体和电容构成并联谐振回路。系统选取了12MHZ晶振片，两个30Pfd额电容C6和C7。3.5 复位电路图a：上电复位电路图b： 按键复位电路图4.4 AT89C51单片机复位电路 本设计采用复位电路涉及两个方面：上电复位电路（图a），按键复位电路（图b）。a：上电复位电路：它是运用电容充电来实现复位。在接电瞬间，RST引脚端电位与Vcc端相似，但是随着充电电流减少，RST端电位逐渐下降。只要保证RST端为高电压时间不不大于两个机器周期时，系统自动能实现正常复位。b：按键复位电路：当要系统自动复位时，只需要按住S8按键，此时电源Vcc通过电阻R1,R2分压，并且在RST端产生一种复位高电平。同样，只要保证RST端保持高电压时间不不大于两个机器周期时，系统自动能实现正常复位。3.6 按键电路图4.5 按键电路系统采用非编码键盘，按键电路重要由5个按键构成，分别是S2-工作按键；S3-切换按键；S4-左右调节按键；S5-“+”调节按键；S6-“-”调节按键，本系统采用独立式按键形式。按照上图电路连接办法，判断与否有键按下办法是：查询哪一根接按键I/O接口线为低电平，如果是低电平则阐明这个接口线连接按键处在按下状态。相反，若为高电平则阐明按键处在非按下状态。3.9 LED显示电路图4.8 LED显示电路 系统采用两个LED7段发光显示屏Dpy Amber-CA， Dpy Amber-CA是共阳极LED显示屏，其两个AA端接高电平。 处在工作状态数码管，其显示状况由单片机P0.0P0.7八个接线口决定，其八个口分别连接着数码管八个段。例如要在数码管DS1中显示1，而数码管DS2处在非工作状态，则需要将P2.6接线口置为1，P2.5接线口置为0，并且使P0.1和P0.2接线口置为1，而P0.0,P0.3P0.7接线口置为0.7段字形码表：（由于系统只需要显示09十个数字，因此只列出了十个） 显示字符共阴极字型码共阳极字型码 03FHC0H 106HF9H 25BHA4H 34FHB0H 466H99H 56DH92H 67DH82H 707HF8H 87FH80H 96FH90H依照上面7段字形码表可以进行编码，从而控制数码管显示。3.10 电磁阀电路图4.9 电磁阀电路 如上图所示Q3为一种PNP三极管，D1为普通二极管，K1为JZC-36F继电器，M电动机符号来表达电磁阀。 在继电器失电状态下，动合触电断开，动断触电闭合，当继电器得电后，动合触电闭合，动断触电断开，运用继电器触电开关作用可以控制设备或者传送逻辑电平信号。在本次系统设计中选用了动合触电开关，使继电器在失电状态下保持断开状态，然而在得电状态下保持闭合状态。即当Q3基极得到一种高电平则继电器开关及时闭合，在处在低电平时继电器开关保持断开状态。 当继电器开关闭合时，电磁阀处在一种通路状态下，则电磁阀开始工作，设备开始浇水。当继电器开关断开时，电磁阀处在一种断路状态下，则电磁阀不工作，设备也不工作。4.软件设计4.1系统构成本系统共需要8个存储单元： 1：当批示灯一亮，数码管1选中时，通过“+”，“-”调节按键调节过显示数字存储与(41)H,其相应PO值存储与（40）H。 2：当批示灯一亮起，数码管2选中时，通过“+”，“-”调节按键调节过显示数字存储与(61)H,其相应PO值存储与（61）H。 3：当批示灯二亮起，数码管1选中时，通过“+”，“-”调节按键调节过显示数字存储与(51)H,其相应PO值存储与（51）H。 4：当批示灯二亮起，数码管2选中时，通过“+”，“-”调节按键调节过显示数字存储与(71)H,其相应PO值存储与（71）H。引脚功能程序入口地址标号功能程序元器件（接口）元器件代号P1.1P11PROM11S6-调节按键P1.2P12PROM12S5+调节按键P1.3P13PROM13S4左右调节按键P1.4P14PROM14S3切换按键P1.5P15PROM15S2工作按键P2.0P20DS1批示灯一P2.1P21DS2批示灯二P2.5P25DS02数码管2P2.6P26DS01数码管1P2.7P27B1电磁阀P0.0P01a数码管a口P0.1P01b数码管b口P0.2P02c数码管c口P0.3P03d数码管d口P0.4P04e数码管e口P0.5P05f数码管f口P0.6P06g数码管g口P0.7P07dp数码管dp口4.2 消抖流程及程序为了保证CPU对一次按键动作只拟定一次，系统采用软件消除抖动办法。详细为：若CPU检测到有键按下时，先执行一段延时程序后再检测此按键，若仍为按下状态，则CPU以为此按键的确按下。同样，在键从按下到再次松开时，若CPU检测到有键松开，并在延时一段时间后仍检测到键在松开状态，则以为此键的确松开了。图5.1 消抖流程以扫描按键S6（其连接引脚P1.1）为例，用软件解决消抖问题；程序： START：MOV A，#0FFH ；输入时先置P1口全为1 MOV P1，A MOV A， P1 ；键状态输入 JNB ACC.1，P11 ；1号按键按下转P11标号地址 JNB ACC.2，P12 JNB ACC.3，P13JNB ACC.4，P14JNB ACC.5，P15SJMP START ；无键按下，返回P11： LCALL DELAY ；延迟，从而消除抖动LCALL DELAY JNB ACC.1， PROM11；再次判断键与否按下，避免抖动引起错按LJMP STARTPROM11:LJMP START ；S6按键确按下，进行S6按键解决 注：P11为S6功能程序入口地址标号；PROM11为按键S6按键功能程序，这边省略。4.3 总流程及程序开关复位按下电源开关按下上电初始化读键盘键盘解决图5.2 总流程 当电源开关按下，系统上电；当复位开关，系统恢复初始值。系统初始状态： 电磁阀不工作；批示灯一亮起；批示灯二灭掉；数码管1选中，显示为“0”；数码管2不选中，不显示； 相应程序为： MAIN： MOV 30H，#00H ；(30H)单元重要是为了解决按键5、按键6加减问题 MOV 40H，#OOH ； 本系统中所需8个单元在初始状态下所有赋值为00H MOV 41H，#OOH MOV 50H，#OOH MOV 51H，#OOH MOV 60H，#OOH MOV 61H，#OOH MOV 70H，#OOH MOV 71H，#OOHSETB P2.7 ；电磁阀不工作 SETB P2.0 ；批示灯一亮起CLR P2.1 ；批示灯二不亮CLR P2.6 ；数码管1选中SETB P2.5 ；数码管2不选中MOV A，#C0H ；数码管显示为“0”MOV P0，A4.4 按键解决总流程及程序图5.3 按键解决总流程以扫描按键S6（其连接引脚P1.1）为例，用软件阐明总流程。程序：START：MOV A，#0FFH MOV P1，A MOV A，P1 JNB ACC.1，P11 JNB ACC.2，P12 JNB ACC.3，P13JNB ACC.4，P14JNB ACC.5，P15SJMP STARTP11：LCALL DELAYLCALL DELAYJNB ACC.1，WORK00 LJMP STARTWORK00：JNB P2.7 LOOP00 ；判断与否处在电磁阀工作状态 LJMP PROM11 LOOP00：JNB ACC.5 STOP00 ；判断与否按下键为按键5（即工作按键），如果是则跳到STOP00。 LJMP START ；如果不是按键5则返回START，表白在电磁阀工作中，按其她设立键无效。STOP00：SETB P2.7 ；停止电磁阀工作，由于在工作状态下按下工作按键表达停止工作。LJMP START注：P11为S6功能程序入口地址标号；PROM11为按键S6按键功能程序，这边4.5 工作中解决流程分别从（41）H，（61）H中取值判断与否为零机器开始工作其值减1BACK图5.8 工作中时间间隔解决流程5.结论通过对智能浇花系统设计，我挣脱了单纯理论知识学习状态，理论和实际结合锻炼了我综合运用所学专业基本知识来解决实际工程问题能力，同步也提高我查阅文献资料、设计手册以及电脑制图等专业能力水平，并且通过对整体掌控，对局部取舍，以及对细节斟酌解决，都使我能力得到了锻炼。在我设计中也许尚有好多局限性地方，但是正是这些局限性才给了咱们研究单片机巨大动力，只有发现问题，面对问题，才有也许解决问题，局限性和遗憾不会给我打击只会更好鞭策我前行，此后我会更加关注这些新技术新设备，并争取尽快掌握这些先进技术知识，更好为自己努力，为自己奋斗。道谢 在本次论文设计过程中，李怀志教师对该论文从选题，构思到最后定稿各个环节予以细心指引与辅导,使我得以最后完毕毕业论文设计。在学习中,教师严谨治学态度、丰富渊博知识、敏锐学术思维、精益求精工作态度以及侮人不倦师者风范是我终身学习榜样，教师们高深精湛造诣与严谨求实治学精神，将永远勉励着我。这三年中还得到众多教师关怀支持和协助。在此，谨向教师们致以衷心感谢和崇高敬意！ 最后，我要向百忙之中抽时间对本文进行审视，评议和参加本人论文答辩各位教师表达感谢。参照文献1 赵克中.磁力驱动技术与设备,北京:化学工业出版社,.2 林伸茂.8051单片机彻底研究,北京:中华人民共和国电力出版社,.3 Mackenzie.8051微控制器,北京:清华大学出版社,.4 周志敏,纪爱华.LCD背光驱动电路与应用实例,北京:人民邮电出版社,.5 孙俊喜.LCD驱动电路、驱动程序与典型应用,北京:人民邮电出版社,.6 明赐东.调节阀应用,北京:化学工业出版社,.7 毛兴武.新一代绿色光源LED及其应用技术,北京:人民邮电出版社,.8 蔡振江.单片机原理及应用,北京:电子工业出版社,.9 周志敏,纪爱华,周纪海.LED驱动电路设计实例,北京:电子工业出版社,.10 王慧.计算机控制系统,北京:化学工业出版社,.11 Steve James. 5x7 LED Matrix Display with Z8 Encore，Zilog.Inc，.12 Riheb Wislati，Helmut Haase. Design and Simulation of an Electromagnetic Valve Actuator Using COMSOL Multiphysics，Leibniz University，.At89c51 monolithic integrated circuits smart to watering flowers system designAbstract ：Designed by at89c51 monolithic integrated circuits are used in assembler language programming，and led out in the lcd panel on achieving hours，minutes and seconds. the display and use monolithic integrated circuits to time，regular feature，and by seven buttons to switch and three sign for parameter sets and regulate the function and water the flowers out of time and duration of the water in a monolithic integrated circuits，automatic control of air valve. according to users of the time of finish the task. you are watering the flower.Keywords：SCM；Control；Display；Electromagnetic-valve
