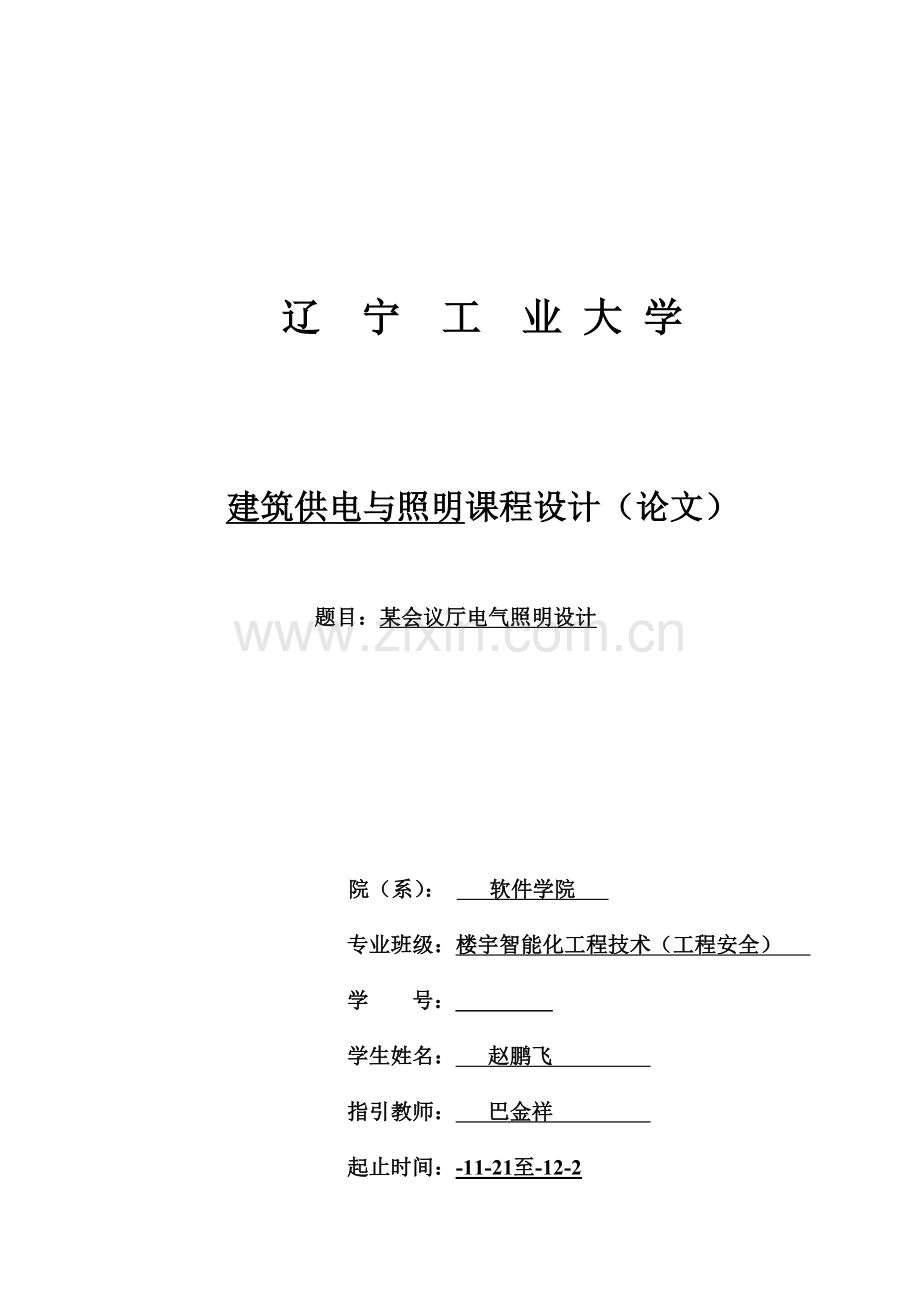

辽 宁 工 业 大 学

建筑供电与照明课程设计（论文）

题目：某会议厅电气照明设计

院（系）： 软件学院
专业班级：楼宇智能化工程技术（工程安全）
学 号：
学生姓名： 赵鹏飞
指引教师： 巴金祥
起止时间：-11-21至-12-2

课程设计（论文）任务及评语
院（系）：软件学院 教研室：电气
学 号

学生姓名
赵鹏飞
专业班级
楼宇智能化（工程安全）
课程设计（论文）题目
某会议厅电气照明设计
课程设计（论文）任务
1) 供配电总体方案拟定
2) 照度计算
3) 电光源选取
4) 灯具布置
5) 负荷计算
6) 电气设备及管线选取
7) 绘制有关图纸

指引教师评语及成绩

平时考核： 设计质量： 答辩：

总 成 绩： 指引教师签字：

年 月 日
注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算

课程设计目与规定
1.课程设计目
本次课程设计重要综合训练学生运用供配电技术、电气照明、建筑电气等专业知识，完毕某会议厅电气照明初步设计，力求做到技术先进、经济合理、安全可靠。培养学生独立思考、独立收集资料、独立设计能力；培养分析、总结及撰写技术报告能力。
2课程设计预备知识
熟悉供配电技术、高低压电器技术等课程有关知识。
3 课程设计规定
按课程设计指引书提供课题，依照下表给出基本规定及参数独立完毕设计，课程设计阐明书应涉及如下内容：
1）文中要语言简洁通顺，图表规范对的
2）文中图形和符号尽量采用IEE原则
3）课程设计论文在4000字左右
4）课程设计论文内容完整、笔迹工整、图表整洁规范、数据详实
5）课程设计论文应按学院统一规定格式打印装订成册
设计技术参数
工作量
工作筹划
某会议厅面积为3０２０Ｍ２，室空间高度５Ｍ，桌面高０.８Ｍ，发光顶棚采用塑料制品作透光面，发光顶棚表面距顶棚距离为1.2米，发光顶棚长和宽分别为25米和16米，规定工作面照度原则为１００勒克斯。

1供配电总体方案拟定
2电光源类型选取
3照度计算
4灯具布置
5负荷计算
6电气设备及管线选取
7绘制供配电系统图
8绘制照明平面布置图

第一周：
周一：收集资料。
周二：供配电总体方案拟定
周三：电光源类型选取
周四：照度计算、负荷计算
周五：电气设备选取
第二周：
周一：导线及管线选取
周二：设备清单
周三：绘制供配电系统图
周四：绘制照明平面布置图
周五：总结并撰写阐明书。

目 录
第1章 绪论
1.1 照明技术概况
1.2 本文设计内容
第2章 供配电总体方案拟定
第3章 照度计算及灯具布置
第4章 负荷计算
第5章 电气设备及管线选取
第6章 课程设计总结
参照文献

第1章绪论
1. 1照明技术概括
照明使咱们能看清咱们环境是什么样， 它能使咱们感觉好与不好、它能让咱们感受到惊奇、兴奋等。 咱们不能触摸到光，并且对于其很大一某些， 咱们都看不见，咱们能看到是光产生效果，而这是非常神奇。这就是咱们从历史、生物和心理角度来看光与照明。咱们要通过照明来使咱们环境看起来越美丽越好。
1．2本文设计内容
1) 设计某会议电气照明，其中涉及供配电总体方案拟定
2) 照度计算
3) 电光源选取
4) 灯具布置
5) 负荷计算
6) 电气设备及管线选取
7) 绘制有关图纸

第2章供配电总体方案拟定
1．电压选取：
国内系统电压级别：对单向交流（变电设备）有220V，127V，100V，42V，36V，24V12V，6V等；
对三向交流（变电设备）有1140V，（380/660）V，（220/380）V，127V，100V，42V，36V
我选取防眩罩方形金卤高显钠吊装混光灯采用380/220V三相四线中性点接地交流网络供电。
2.照明负荷分级：三级负荷，只需单电源供电既可。
3.正常照明供电方式：动力与照明共用电力变压器供电，二次侧电压为380/220V。
4.应急照明供电方式：由发电机组作备用电源供电，规定发电机组具备自启动功能，启动时间应不大于15s，应急照明配电系统应自成体系，专线供电，应保证在火灾时非消防电源可靠切除。
5.照明供配电网络：混合式接线方式。
6.配电线路选取：
①灯具由照明配电箱以三相四线供电，每一路单相回路不超过15A，出线口（涉及插座）不超过20个（最多不超过25个）。
②每个分派电盘（箱）和线路上个负荷分派要均衡。
③局部照明负荷较大时可设立局部照明配电箱，无局部照明配电箱时，局部照明从惯用照明配电箱或事故配电箱以单独支线供电。

第3章照度计算及灯具布置
1照明灯具布置和照度计算是照明设计重要构成部份，直接影响照明设计质量。点光源照度计算：
E = F = IQ·CoSQ = IQ·CoS 2 Q2ΔSD2h2
式中：E ：照度
ΔS：受光面积
F ：光通量
IQ :发光强度
公式表白：点光源所产生照度和它到受照面距离平方成反比，和入射角余弦成正比，和反光强度成正比。当光源尺寸不大于它到受照面距离1/10时即视为点光源。
2．照度计算基本规定
· 圆形发光体直径不大于其至受照面距离1/5或线形发光体长度不大于照射距离（斜距）1/4时，可视为点光源。
· 当发光体宽度不大于计算高度1/4，长度不不大于计算高度1/2，发光体间隔较小（发光体间隔<h/4cosθ）且等距成行排列时，可视为持续线光源。h--灯具在计算点上垂直高度；cosθ--受照面法线与入射光线夹角余弦。
· 面光源系指发光体形状和尺寸在照明场合中占有很大比例，并且已超过点线光源所具备形状概念。
· 单位容量法等简化计算办法只合用于方案或初步设计时近似计算。
· 点照度计算合用于室内外照明（如体育馆、场）直射光对任意平面上一点照度计算，其中：
（1）点光源点照度计算可采用平方反比法。
（2）线光源点照度计算可采用方位系数法。
（3）面光源点照度计算可采用形状因数法（或称立体角投影率法）。
（4）当室内反射特性较好时，尚应计及互相反射光分量对照度计算成果产生影响。

注：1、在进行室外照度计算时，应计入30%大气吸取系数；
2、在"维护系数"用"减光补偿系数"表达时，应按表中所列系数倒数计算；
3、维护照度除以维护系数即为设计初始照度。
3．运用系数法
运用系数法考虑了直射光和反射光亮某些所产生照度，计算成果为水平面上平均照度。此法合用于灯具布置均匀普通照明以及运用墙和顶棚作反射面场合。
（1） 计算公式
    Euv--工作面上平均照度，lx；
        F--每个灯具光源光通量，lm；
        A--房间面积，m2；
        K0--照度补偿系数；
        η--灯具效率；
        μ--运用系数；
若照度原则为最低照度时，必要将平均照度Euv换算成最低照度E。
（2） 最低照度系数Kmin
最低照度系数Kmin时工作平面上最低照度E与平均照度Euv比值，即：　
最低照度补偿系数Kmin　

4详细计算：
hRc²²²²²=5-0.8=4.2 S=30*20=600 m²
拟定室空间比RCR：
RCR=5hRC(l+b)/l*b=5*4.2*（30+20）/30*20=1.75
由查表可知
RCR=1，，,运用系数μ1=0.85
RCR=2，，,运用系数μ2=0.73
采用插值法求出RCR=1.75，，,运用系数μ=0.37
拟定灯具系数：
由查表可知取减光系数K=0.75，则所需总光通量E为
ФE=100*1000/0.694*0.75=108070m
由查表得YZ100RR白炽灯灯光通量E=4400m
故会议厅内灯具数为
n=ФE/Ф =108070/4400≈24.56=25
因此本设计灯应选取25盏作为照明用。
5灯具布置：
1.本设计采用是直接配光型灯具，它特点是效率高，光通量集中向下，照明运营费用均较低，在会议厅中应用广泛。
2.布灯要考虑因素：
①满足关于规范规程和技术条件规定照度值。
②满足工艺对照明方式规定。
③满足工作面上照度。
④光线射向要恰当，眩光限制在容许范畴之内，无阴影。
⑤维护以便，安全。
⑥考虑节能，尽量提高运用系数。
⑦不止美观，与建筑空间气愤和装饰格调协调。
3.灯具布置方式：
灯安装方式：由于厂房高5m属于低矮厂房，因此选取吸顶布置。 灯布置方式：均匀布灯，采用同类灯具按等分布面积布置成单一线共排。

第4章负荷计算
E = NΦUK / A
N = EA / (ΦUK)
其中：
Φ-- 光通量
N -- 光源数量
U -- 运用系数
A -- 工作面面积m2
K -- 灯具维护系数

房间长度：30.00 m
房间宽度：20.00 m
计算高度：5 m
室形系数RI：12.12
运用系数：0.79
维护系数：0.80
光源种类：T8原则直管荧光灯
光源型号-功率,光通：TLD18W/29 1250
所选建筑：会议室
照度规定：100.00
功率密度规定：7.00

计算成果:
建议灯具数：127
照度校验：100.33
总功率：7874.00
功率密度：2.62
折算功率密度：2.62

第5章电气设备及管线选取
导线形式选取重要考虑环境条件，运营电压，敷设办法和经济，可靠性方面规定。经济因素出考虑价格外，应当注意节约较短缺材料。
厂房照明线路普通是铺设在外面，采用明敷形式进行铺设。
1．电线，电缆形式选取：
照明线路用电线：BLVV，BVV塑料绝缘塑料护套铝芯，铜芯电线（单芯及多芯）
照明线路用电缆：XLV，XV 橡皮绝缘聚氯乙烯护套铝芯，铜芯电缆。
在选取导线，电缆时普通采用铝芯线，但在有爆炸危险场合，有急剧振动场合及移动式灯具供电应采用铜芯导线。
2．照明安装管材选取：无增塑可扰钢性PVC管
无增塑可扰钢性PVC管特点：表面光滑，壁厚均匀，绝缘性好，阻燃自熄力强，耐腐蚀，抗冲击；材质轻，为钢管重量1/5，施工灵活，以便，省工时；与等长度钢管相比，PVC管价格低25%，可减少工程投资费用。3．供电变压器选取：S11-M 系列配电变压器

4．供电配电箱选取：
NXT照明配电箱

第6章课程设计总结
通过独自完毕本次课程设计，使我对所学知识得道了更加巩固，同步使我对本门课程有了更深刻理解，使我在将来工作与生活中得到了更多协助。
