建筑工程毕业设计方案开题报告.doc

某 某 学 院

毕业设计开题汇报

课 题 名 称 某七层框架结构住宅楼毕
学 生 姓 名
入 学 年 月
导师姓名、职称
所 在 院、系
学 科、专 业

年 月 日

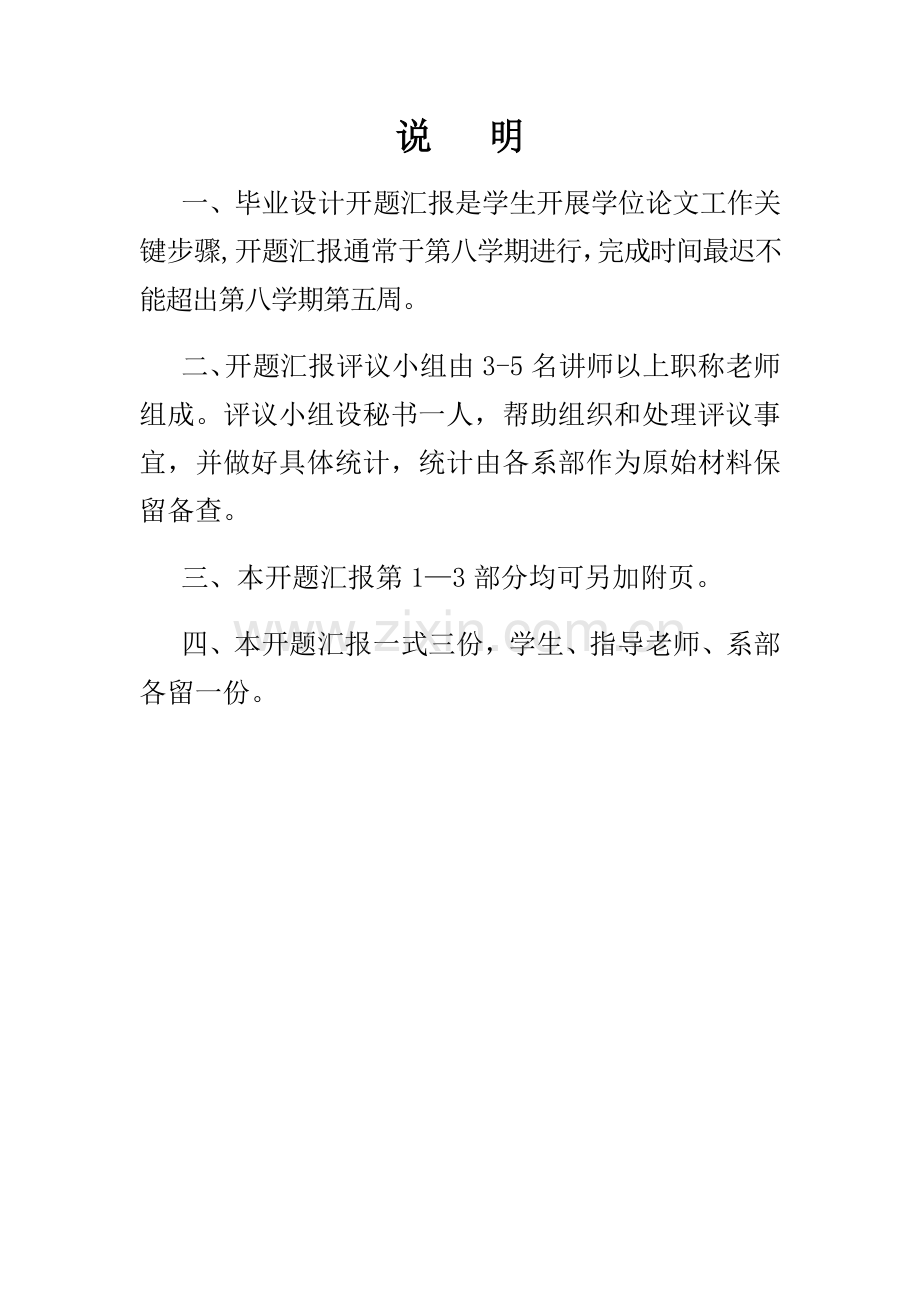

说 明
一、毕业设计开题汇报是学生开展学位论文工作关键步骤,开题汇报通常于第八学期进行，完成时间最迟不能超出第八学期第五周。
二、开题汇报评议小组由3-5名讲师以上职称老师组成。评议小组设秘书一人，帮助组织和处理评议事宜，并做好具体统计，统计由各系部作为原始材料保留备查。
三、本开题汇报第1—3部分均可另加附页。
四、本开题汇报一式三份，学生、指导老师、系部各留一份。

一、立论依据（所选课题科学意义和应用前景，中国外研究现实状况，关键参考文件目录）：
1、所选课题研究意义和应用前景
意义：毕业设计是对我们大学四年来所学知识一次全方面，根本，综合考查，也是对我们在学校期间最终一次大练兵。在老师指导下，经过单项工程设计，综合利用所学过基础理论和专业知识，以提升综合应用这些知识独立分析和处理工程实际问题能力，熟悉工程设计内容和程序，了解中国相关建筑方针和政策，正确使用专业相关技术规范和要求。
在要求时间内应做到：
1．熟悉建筑设计内容和步骤，掌握中小型民用建筑设计标准和方法，掌握建筑扩大初步设计深度要求及图纸绘制表示方法。
2．掌握通常中小型民用建筑结构选型标准，掌握结构计算及结构施工图绘制方法。
在设计过程中，巩固和加深已学过基础专业知识，学会针对要处理问题，广泛地搜集中国外相关书籍资料，了解中国外水平和情况，培养理论联络实际，从技术，经济见解全方面分析和处理问题能力，并注意计算机能力培养。

2、中国外研究现实状况分析
住宅这一商品本身含有建设周期长、投资量大、位置固定、价值高、长久使用、异质性等特点。住宅产业还含有受宏观政治、经济和金融政策和气候影响大、产业链长，关联度大，带动性强等特点，它能带动投资、消费、发明大量就业机会。除了住宅建设本身巨大投资额对国民经济直接拉动作用外，住宅建设生产和消费，还和50多个生产部门、成百个行业，几千种产品亲密相关，其带动效应巨大，住宅投资对各行业诱发系数为1.7～2.2左右。
    总而言之，住宅产业发展有宽广市场和发展潜力，对国民经济增加相关键促进作用。认可并认识住宅产业独特征，并采取相关政策和方法促进住宅产业发展，对促进中国产业结构调整和国民经济发展和社会进步含相关键意义。
     1、国外住宅产业发展方向
     国外住宅产业发展方向能够归纳为以下几点：
     （1）标准化。
    尤其是模数协调标准对住宅生产工业化关键意义。各国模数协调标准正在逐步向国际标准化组织（ISO）颁布《模数协调》系列标准靠拢。
     （2）新型、工业化建筑结构体系广泛应用。
     建筑结构体系是标志一个国家经济和工业化、现代化发展水平，发达国家经过多年发展，形成现在以钢结构、钢筋混凝土结构、木结构等为主新型建筑结构体系。使得住宅建筑体系朝着安全、环境保护、节能和可连续发展方向发展。
     （3）标准化、系列化、通用化住宅商品开发、生产和供给。住宅商品开发、生产和供给标准化、系列化、通用化是确保住宅（最终产品）功效和质量基础条件之一，也是实现住宅产业化关键标志。
（4）现场施工技术服务体系。
     经济发达国家现在已基础做到分工种、专业来进行施工，如一个住宅楼建设有专门土方施工、结构施工、水电施工、装饰施工等，甚至分得更细，而中国却还停留在一个项目，由一个施工单位全部完成做法，或仅仅部分工种进行了部分简单分工，这么就极难提升工程建造质量。
     （5）环境保护、资源节省和“可连续发展”，提升综合效益。
    关键表现为：其一，在住宅全寿命各个步骤（建设、使用、维修、改造、拆除）掌握一个“关键”，三个“标准”：一个“关键”是指保护地球环境和节省各类资源。三个“标准”是资源节省、合理利用和再利用，即节省使用能源、水资源、建筑材料、土地资源等各类资源；水资源再利用和废弃物再利用和再生利用；充足利用天然资源（太阳能、风力、地热）等。
     （6）主动开展住宅产业发展估计工作。
     这类估计工作大致包含三个方面：住宅现实状况调查、评价和住宅需求估计，住宅建设经济能力评价和估计，住宅建设技术路径评价和估计。
     （7）国外住宅开发新方向-大规模定制。
     它是住宅开发企业面对住宅市场猛烈竞争和需求细分化肯定选择。将制造业大规模定制（Mass Customization）引入住宅生产：把大规模生产和定制生产，这两种生产模式优势有机结合起来-就是个性化定制产品和服务大规模生产。在不牺牲经济效益前提下，满足单个用户需求。经过供给链灵活和快速响应来实现多样化、定制化以适应市场需求，这场工业革命正在引发住宅开发企业注意，已被现代企业逐步吸收和接收。
     （8）技术集成。
伴随消费者生活水平提升，大家对住宅品质要求也越来越高。 住宅设计内容也随之复杂化，技术纷杂和层出不穷，促进很多技术成为独立专业，专业化细分反应出住宅“精密程度”提升，是现代设计突出表现。也就是说，把全部专业集成到一个住宅中来才能组合成一个好产品，住宅品质最终取决于优异技术集成程度。
    （9）大力提升住宅小区建设科技含量和“四新”（新技术、新产品、新设备、新工艺）技术应用，全方面提升住宅小区居住环境、住宅功效、工程质量、物业管理水平，使科技转化为实际生产力，推进了住宅产业现代化。
     2、中国住宅产业发展现实状况
     中国住宅产业经过十多年改革和发展，取得了显著成效。尤其是一九九八年以来，伴随中国城镇住房制度改革深入推进，全国住宅产业投资快速增加，大大改善了居民住房条件，拉动了经济增加、而且扩大了就业。住宅产业已经成为国民经济第三产业中仅次于服务业和商业第三大支柱。
    （1）、住宅建造施工周期长。一样建造一栋300平方米别墅，中国需要5～7月时间，投入大量人力、水泥、砂石钢筋等材料，交付使用大多是清水房，而欧美等发达地域只需要1～2月时间，大批量使用机械施工和预制件，且交付使用是装修好成品房。
    （2）、劳动生产率低。发达国家建筑工人劳动生产率可达成150平方米/人。年左右，而中国整个产业人均年完工面积28平方米左右，仅为美国和日本1/4和1/5；建筑业增加值仅为美国1/20、日本1/42.
    （3）、住宅部品系列化产品不到20%，施工工艺落后。施工仍以现场手工操作为主，尤其是广大农村建房还是以手工砌筑方法进行，难以控制住房建设安全质量和功效质量。
    （4）、建筑可连续发展在节能和室内环境保护方面远远落后于发达国家。仅以巨大建筑能耗为例，在中国现在每十二个月近20亿平方米房屋完工面积当中，只有五、六千万平方米是节能建筑，只占3%左右，也就是说有97%属于高耗能建筑。
    （5）、科技进步对中国住宅产业发展贡献率刚过30%，而欧美关键发达国家均在70～80%以上。中国住宅产业产业化率仅为15%，美国、日本达70%～80%.按国际通行标准，科技进步对产业贡献率超出50%，才能算是集约型发展产业，所以中国住宅产业仍然处于粗放型生产方法。
    （6）、中国住宅产业链上企业（发展商、建筑商、材料及部品供给商、勘查设计单位、中介机构等）普遍规模不大，长久处于“小、散、乱”，各自为战状态，极难向用户提供价廉物美个性化产品。企业在粗放型低水平上猛烈竞争着，由此就带来了一系列严重资源浪费和质量问题。
    3、结论
    住宅产业发展方向是系列化开发、规模化生产、商品化供给、社会化服务生产、供求体系，实现住宅建设供产销一体化、标准化、工业化和集约化，推进住宅产业整体水平提升，实现所谓“三省二高”（省时、省力、省消耗，高品质、高质量）。要实现这些发展目标，达成让消费者感觉商品房买得称心、居住放心、安居乐业四处舒心目标，就必需在住宅建设领域采取高新科技，从现在关键依靠劳动和资金投入粗放型生产方法逐步转变为关键依靠科技进步集约型产业发展模式。而且逐步在住宅产业社会化分工和生产组织模式上，整合建筑、建材、装潢、家电、家俱等相关行业力量，以模块化和大规模定制生产为基础实施供给连管理。

3、关键参考文件目录
1.建筑设计资料集
2.中小型民用建筑图集
3.公共建筑设计原理
4.建筑制图规范
5.中南建筑标准图集
6.建筑地基基础规范
7.建筑结构设计手册——钢筋混凝土结构结构
8.建筑结构静力计算手册
9.简明建筑设计手册
10.工业和民用建筑结构荷载规范
11.建设部住宅产业化促进中心刘敬疆。介绍国外住宅产业发展。-10-22

二、研究内容、预期目标或结果（具体说明课题研究内容，要关键处理关键问题和本课题要达成目标或要取得结果）：

1 研究内容
（一）建筑设计
1．总体平面部署图（1：500或1：300）
1）正确绘出屋顶平面并注明层数
2）注明建筑性质和出入口位置
3）画出较具体室外环境部署（包含道路，广场，绿化，小品）
4）正确表示建筑用地和周围道路交接关系
5）并标注建筑朝向
2．各层平面图
标注纵横轴线编号
标注建筑各部分尺寸
⑴外部尺寸：标注三道尺寸，即
●总尺寸：（外包尺寸）表明总长和总进深
●轴线尺寸
●门窗洞口及墙段尺寸
⑵内部尺寸
●标注墙体厚度尺寸，洞口位置和大小尺寸
●标注墙上预留洞口位置和大小，洞顶标高等
●底层室外台阶，散水等尺寸
标注各层标高及室外地坪标高，（通常标注在入口处或公共走道上，若有标高降低房间和走道，应在该处标明）
标注门窗编号。（假如高宽及形式均相同为同一编号不然应另外编号，门编号为M-1,M-2,窗编号为C-1,C-2）
标注剖面图，详图位置及编号
标注房间名称，图名及百分比
标注其它特殊部位做法
3.立面图
表明建筑外形，门窗，雨蓬外廊或阳台及雨水管形式和位置
标注三道尺寸
●总高：从室外地坪至屋顶最高处
●各层间尺寸
●门窗高度尺寸
●必需部位标高，如门廊、雨蓬等位置
注明外墙材料及做法，饰面分格线立面细部详图索引号
立面名称及百分比，（用立面边轴线编号表示）
4．剖面图
1）要表明建筑物内部空间高度关系，标注三道尺寸
●建筑总高
●各层层高，楼地层标注在面层表面，屋顶标注在屋面板表面，坡屋顶要标出最低点和屋面坡度
●门窗洞及窗下墙尺寸
2)标注标高及详图索引
3)楼地面和屋顶结构做法
4)内外墙和柱轴线及间距
5)图名和百分比
5.门窗明细表和设计说明
门窗明细表内容有编号、名称、洞口尺寸（宽×高）、数量等
设计说明包含建筑名称，建筑规模，设计标准， 建筑耐久年限，建筑分类等级和耐火等级，关键交待屋面防水和墙体结构、用料及施工相关说明，内外装饰做法等。
（二）结构设计：
1.结构方案选择及结构部署
1)结构方案确实定
2)基础类型确实定
3)结构部署，包含平面尺寸、柱网尺寸、变形缝等
2.关键结构基础尺寸确定及截面几何特征
1)框架梁、柱材料及截面尺寸
2)楼板材料及截面尺寸
3)施工方案选择及说明
3.关键结构计算：包含一层楼盖梁、板计算及配筋，一榀框架内力及配筋计算和基础计算。
4.绘制结构施工图
1)基础平面详图（1：100）
2)任选一层楼盖或屋盖结构平面图（1：100）
3)一榀框架梁柱配筋图

2 预期目标或结果
第一~三周 毕业实习
第四面 开题汇报、建筑平面方案设计
第五周 开题汇报答辩、建筑立剖面方案设计
第六周 结构部署方案及计算单元确定
第七周 载荷计算
第八周 框架内力计算
第九周 内力组合及配筋计算
第十周 基础设计
第十一周 楼梯、雨蓬等各部分设计
第十二周 建筑施工图绘制
第十三、十四面 结构施工图绘制
第十五周 上交施工图初稿、书写设计说明书
第十六周 上交施工图及毕业设计说明书
第十七周 上交毕业设计结果
第十八周 毕业答辩

三、拟采取研究方法、技术路线、试验方案及可行性分析：

研究方法：
依据我选课题结构设计方向毕业设计任务书——金光小区1#住宅楼建筑结构设计。在建筑设计时，我查阅相关图籍、书籍及相关标准和规范。
1、空间组合合理，主次分明，交通流畅，采光通风好。
2、在满足结构和结构要求下，设计灵活，有新意，表现多层住宅发展趋势。宜采取现代建筑风格主流形式，线条流畅，富有诗意和个性；平面设计应充足考虑日照、通风、采光、节能等问题。
3、熟悉相关住宅楼设计规范要求。
4、合理进行柱网部署，合理选择基础类型，并进行相关计算。
5、处理好建筑物群之间采光、通风、及交通，处理好建筑人流、车流和城市交通网络配套及协调。
建筑设计关键依据《房屋建筑学》和《建筑制图标准》两本书进行设计。《房屋建筑学》着重叙述了民用建筑和工业建筑设计基础原理和基础方法，吸收了中国外建筑设计和建筑结构经验，表现了建筑设计从总体到细部，从平面到空间全过程。本书以文字为主图文并茂搜集了较多中国外工程实例。《建筑制图标准》中则具体讲解了建筑制图中标准。
结构内力计算（次序）：算楼屋面上荷载，并进行端部剪力和跨中弯矩内力计算；算由楼板及次梁自重传来次梁上荷载，进行端部剪力和跨中弯矩内力计算；算由次梁，非承重墙及主梁自重传来主梁上荷载，进行端部剪力和跨中弯矩内力计算；最终算由主梁及柱自重传来柱子上荷载，进行轴力和端部弯矩内力计算。进行框架设计采取部分设计方法中包含竖向荷载采取分层分析法计算水平荷载采取D值法等。（整个荷载计算过程中，活荷载和恒荷载分开进行计算，和结构设计那一步再进行最不利内力组合）除此之外，走廊结构内力计算，如楼梯（本建筑所采取楼梯为梁式楼）又要进行踏板和平台梁设计。

技术路线（试验方案）：

1、 在实习期间很好完成实习汇报，做好后续工作准备工作。
具体实施以下：
（1）、用两周时间初步拟订建筑方案，为以后结构计算作好准备。
（2）、估算柱和梁截面面积并初步确定计算简图。
（3）、计算重力载荷。
（4）、载荷计算，选择一榀框架进行载荷计算并汇总。
（5）、依据载荷配筋。
2、严格根据自己制订计划实施，做好每一步工作，果断不能影响后续工作。
3、多查阅和设计相关资料，多请教指导老师，在要求时间内完成设计全部内容，顺利经过答辩。

可行性分析：
1、场址现实状况比很好，场地满足设计要求建筑面积。住宅户型、面积和所占百分比符合要求，能够使用于不一样层次人群。
2、重大技术、经济方案已处理。
3、毕业设计进度安排在要求时间内。
4、手中有大量相关文件资料，还有专门指导老师指导。
5、在对课题研制和优化后，并对其进行了项目评定，符合要求。
本研究方法中所依靠设计标准和设计方法是基于《混凝土结构设计》中多层框架结构设计，经过很多教授研究和论证，设计了很多建筑。故该技术路线是可行。

四、本人和课题相关理论学习、资料查阅及工作基础：
我在大学学习期间，学习了《理论力学》，《材料力学》，《结构力学》，《弹性力学》，《房屋建筑制图》，《高层建筑结构》，《建筑抗震设计》，《混凝土结构设计》，《房屋建筑学》，《基础工程》等课程，同时阅读了大量和本专业相关著作，查阅了很多和本设计相关中国外期刊和专著，参与了多种房屋建设社会实践，结合《建筑设计规范》等相关文件，为完成该设计打下了坚实基础，另外，本人还利用课余时间学习了和本专业相关设计软件，如：工程制图CAD及部分办公软件，能熟练操作计算机,故已经含有了独立完成设计能力。

四、指导老师评价意见：

指导老师署名： 年 月 日

五、评议小组评价意见：

开题汇报考查成绩：

评议小组组长署名： 年 月 日
六、系部审查意见：

系部主管领导签字： 年 月 日
