毕业设计方案指导书.doc

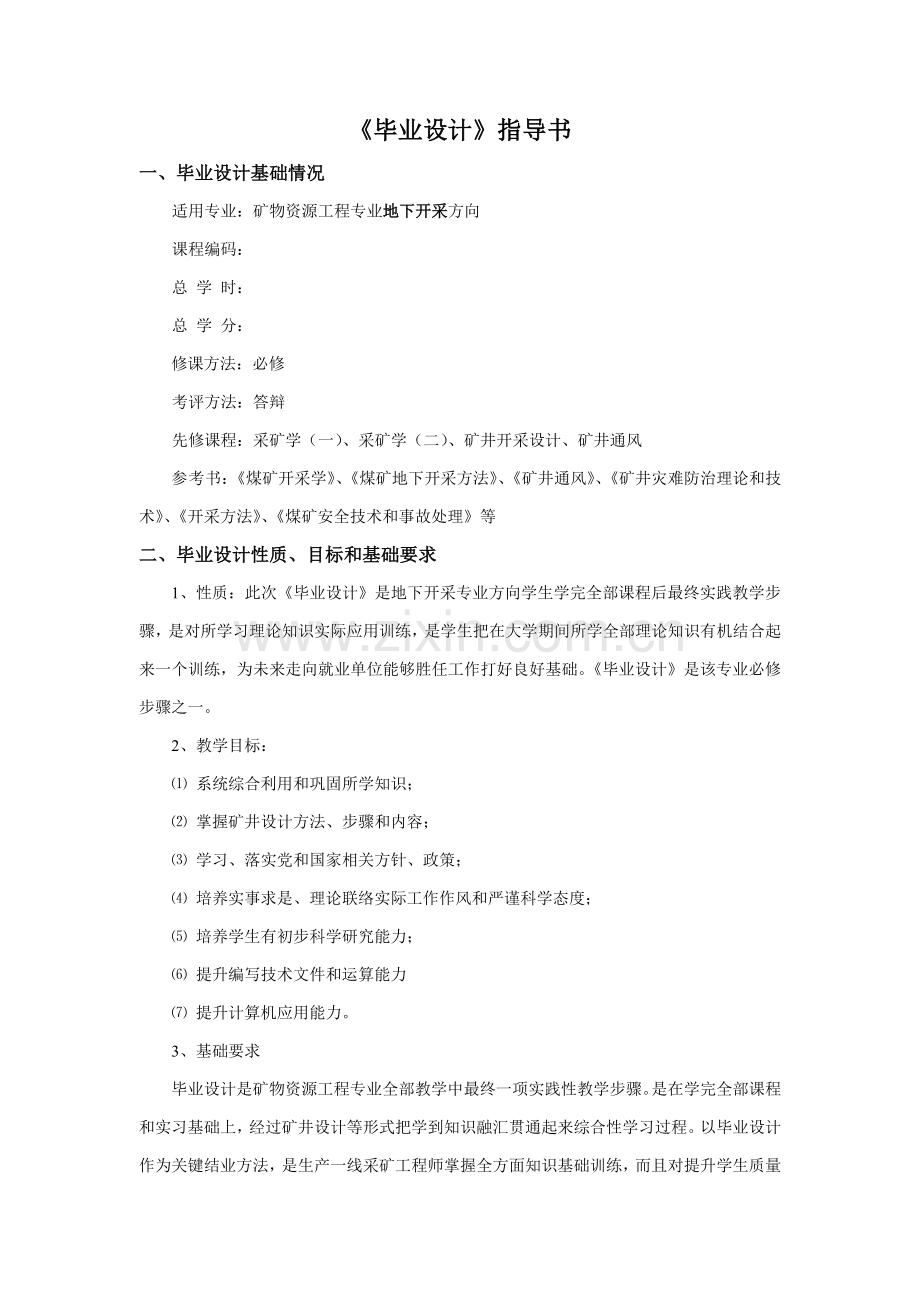

《毕业设计》指导书
一、毕业设计基础情况
适用专业：矿物资源工程专业地下开采方向
课程编码：
总 学 时：
总 学 分：
修课方法：必修
考评方法：答辩
先修课程：采矿学（一）、采矿学（二）、矿井开采设计、矿井通风
参 考 书：《煤矿开采学》、《煤矿地下开采方法》、《矿井通风》、《矿井灾难防治理论和技术》、《开采方法》、《煤矿安全技术和事故处理》等
二、毕业设计性质、目标和基础要求
1、性质：此次《毕业设计》是地下开采专业方向学生学完全部课程后最终实践教学步骤，是对所学习理论知识实际应用训练，是学生把在大学期间所学全部理论知识有机结合起来一个训练，为未来走向就业单位能够胜任工作打好良好基础。《毕业设计》是该专业必修步骤之一。
2、教学目标：
⑴ 系统综合利用和巩固所学知识；
⑵ 掌握矿井设计方法、步骤和内容；
⑶ 学习、落实党和国家相关方针、政策；
⑷ 培养实事求是、理论联络实际工作作风和严谨科学态度；
⑸ 培养学生有初步科学研究能力；
⑹ 提升编写技术文件和运算能力
⑺ 提升计算机应用能力。
3、基础要求
毕业设计是矿物资源工程专业全部教学中最终一项实践性教学步骤。是在学完全部课程和实习基础上，经过矿井设计等形式把学到知识融汇贯通起来综合性学习过程。以毕业设计作为关键结业方法，是生产一线采矿工程师掌握全方面知识基础训练，而且对提升学生质量亦相关键意义。

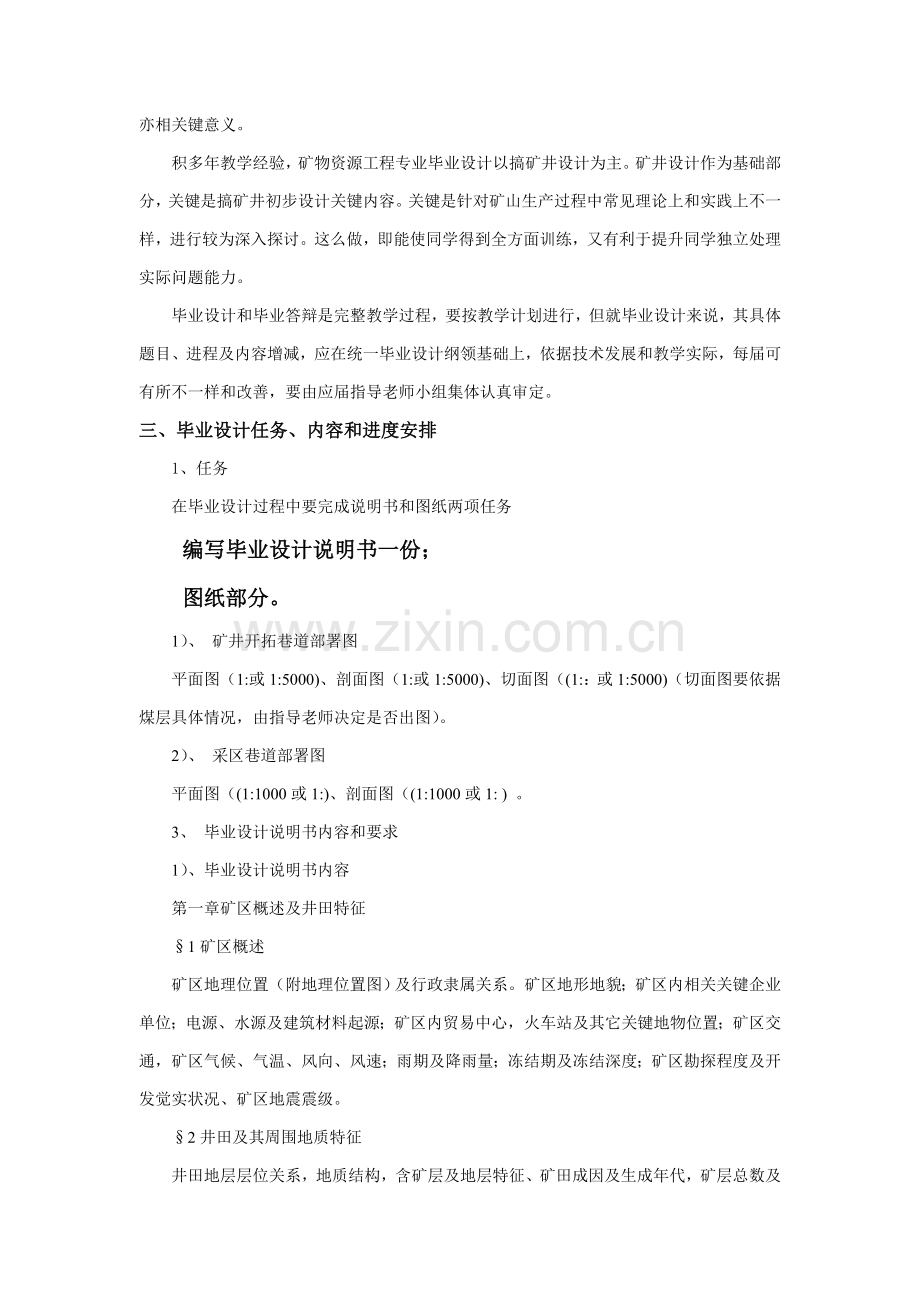

积多年教学经验，矿物资源工程专业毕业设计以搞矿井设计为主。矿井设计作为基础部分，关键是搞矿井初步设计关键内容。关键是针对矿山生产过程中常见理论上和实践上不一样，进行较为深入探讨。这么做，即能使同学得到全方面训练，又有利于提升同学独立处理实际问题能力。
毕业设计和毕业答辩是完整教学过程，要按教学计划进行，但就毕业设计来说，其具体题目、进程及内容增减，应在统一毕业设计纲领基础上，依据技术发展和教学实际，每届可有所不一样和改善，要由应届指导老师小组集体认真审定。
三、毕业设计任务、内容和进度安排
1、任务
在毕业设计过程中要完成说明书和图纸两项任务
编写毕业设计说明书一份；
图纸部分。
1）、 矿井开拓巷道部署图
平面图（1:或1:5000)、剖面图（1:或1:5000)、切面图（(1:：或1:5000)（切面图要依据煤层具体情况，由指导老师决定是否出图）。
2）、 采区巷道部署图
平面图（(1:1000或1:)、剖面图（(1:1000或1: ) 。
3、 毕业设计说明书内容和要求
1）、毕业设计说明书内容
第一章矿区概述及井田特征
§1矿区概述
矿区地理位置（附地理位置图）及行政隶属关系。矿区地形地貌；矿区内相关关键企业单位；电源、水源及建筑材料起源；矿区内贸易中心，火车站及其它关键地物位置；矿区交通，矿区气候、气温、风向、风速；雨期及降雨量；冻结期及冻结深度；矿区勘探程度及开发觉实状况、矿区地震震级。
§2井田及其周围地质特征
井田地层层位关系，地质结构，含矿层及地层特征、矿田成因及生成年代，矿层总数及可采层数。表土层及风化带深度。
井田中地质变动，最关键矿脉形式——断层、褶曲、火成岩侵人等，区域变质及侵入变质程度，它们分布及位置。
水文情况，井田范围内河流、流量及洪水位；流砂层含水层厚度及分布；含水系数及渗透系数；溶洞水静储量及水力联络；断层透水性和水力联络。
§3矿层质量及矿层特征
井田内矿层及其埋藏条件，走向、倾向倾角；可采矿层厚度及层间距；各矿层性质，各矿层顶底板岩石性质。矿层含瓦斯性、自燃性及含水性。
矿层质量牌号、工业分析及工业用途。
井田勘探程度及对勘探要求。
第二章井田境界及储量
§1井田境界
叙述井田走向边界及倾斜方向上边界，边界方位及标高，井田走向及倾向尺寸、井田面积，边界矿柱留法及尺寸。
邻近井田开发情况和和本矿关系。
叙述所定边界合理性。
§2井田储量
井田工业储量、地质损失、永久矿柱损失量。
井田可采储量及开采损失量。
第三章 矿井年产量、服务年限及通常工作制度
§1矿井年产量及服务年限
说明矿井年产量，并确定矿井服务年限，矿井增产期及减产期，产量增加可能性。
§2矿井通常工作制度
矿井年工作日数。
每昼夜工作班数、落矿班数、每班工作时数。
每昼夜提升时数。”
第四章 井田开拓
§1现有开拓系统描述
如为改、扩建或延深设计时，应描述现有开拓系统，做出附图（开拓系统平面图及剖面图)，并对现有开拓系统进行评述，尽可能说明旧有设备利用情况（新建井本节可免，§2为§1）。
§2井筒形式及井筒位置确实定
1 井筒形式确实定：平硐、斜井、竖井或混合式。
2 确定井筒数目及位置。
3 列表说明井筒名称、用途、规格（附井筒断面图）、井口座标位置及标高、井筒倾角及提升方位角、井筒长度等。
§3开采水平设计
1 水平高度确实定，单水平或多水平开拓、上山开采或上、下山开采、阶段数目、阶段内部署方法及关键参数。
水平储量及水平服务年限。
2．设计水平巷道部署
大巷部署方法、数目、位置、用途及规格。
§4. 采区划分及开采次序
1 采区形式及尺寸确实定。
2 开采次序。
§5开采水平和回风水平井底车场形式选择
1 井底车场形式、线路部署及经过能力。
2 硐室位置、规格尺寸、支护方法。
3 井底车场工程量。
§6开拓系统综述
1 开拓系统、通风系统、运输系统（矿、矸、料、人）及充填、灌浆系统等。
2 移交生产时井巷开凿位置，早期开掘工程量。
第五章 采准巷道部署
§1设计采区地质概况及矿层特征
采区在矿井中位置，邻区开采情况，矿层赋存条件、地质结构、矿物质量、瓦斯、含水性、发怒期等，矿层顶底板岩石性质。
采区范围、工业储量。
采区生产能力及服务年限。
§2采区形式、采区上（下）山数目、位置及用途
§3采区区段划分、区段平巷部署方法、层间或分层间联络方法
§4采区车场及桐室
采区上、中、下部车场形式、线路部署及调车方法。
采区各硐室（绞车房、变电所、储矿仓、装车站、把钩房、配电点等）位置、尺寸、断面形式及支护方法。
§5采准系统、通风系统、运输系统（矿物、料等）、充填排水系统及灌浆系统等
§6采区开采次序
区段间、矿层间、分层间开采次序。
§7采区巷道断面尺寸、支护方法、采区准备工程量（附采准工程量表）
§8采区巷道掘进率、采区回采率
第六章采矿方法
§1 采矿方法选择
选择各矿层采矿方法，对关键设计层采矿方法说明选择依据。
§2 概述关键设计层矿层赋存条件、矿层结构及围岩情况
§3 工作面长度确实定
按通风条件，落矿机械能力，运输机能力等校验工作面长度合理性。
§4落矿机械选择及回采工艺方法确实定
工作面采、支运设备选型。
爆破说明书，支架说明书。
顶板管理方法，控顶距，放顶步距，放顶方法，所用机械及方法。附三图三表。
§5 循环方法选择及循环图表编制
循环图表、工人出勤表、机电设备表、技术经济指标表计算和绘制。
第七章建井工期及开来计划
§1建进工期及施工组织设计
施工队伍人力配置；井巷施工机械化程度及施工程序。
工程排队及施工组织排队，附建井工程排队接续表。
§2开采计划
开采次序及配产标准；采区及回采工作面接续表、建井工期及矿井增产期。
第八章矿井通风
§1概述
§2矿井通风方法和通风系统选择
§3总风量计算和风量分配
§4矿井总风压及等积孔计算
§5通风设备选择
矿井关键扇风机选型计算。
电动机选择。
总耗电量及吨矿耗电量。
四、考评方法及成绩评定
学生提交毕业设计后，按答辩委员会要求参与答辩，毕业设计（论文）成绩按矿物资源工程专业学生毕业设计成绩评定标准进行评定。
学生旷课、事、病假累计天数超出设计时间三分之一者，不予评定成绩，以不及格论。
五、其它要求
1．要求学生在“采煤方法毕业设计”阶段，全力以赴完成毕业设计任务，不能做和本设计无关事，有事需向指导老师请假。按时完成设计任务书要求设计任务。
2．根据学校要求，设计资料（含电子文档）交学院统一存档。
