电器产品质量检验--吸油烟机课程设计报告.doc

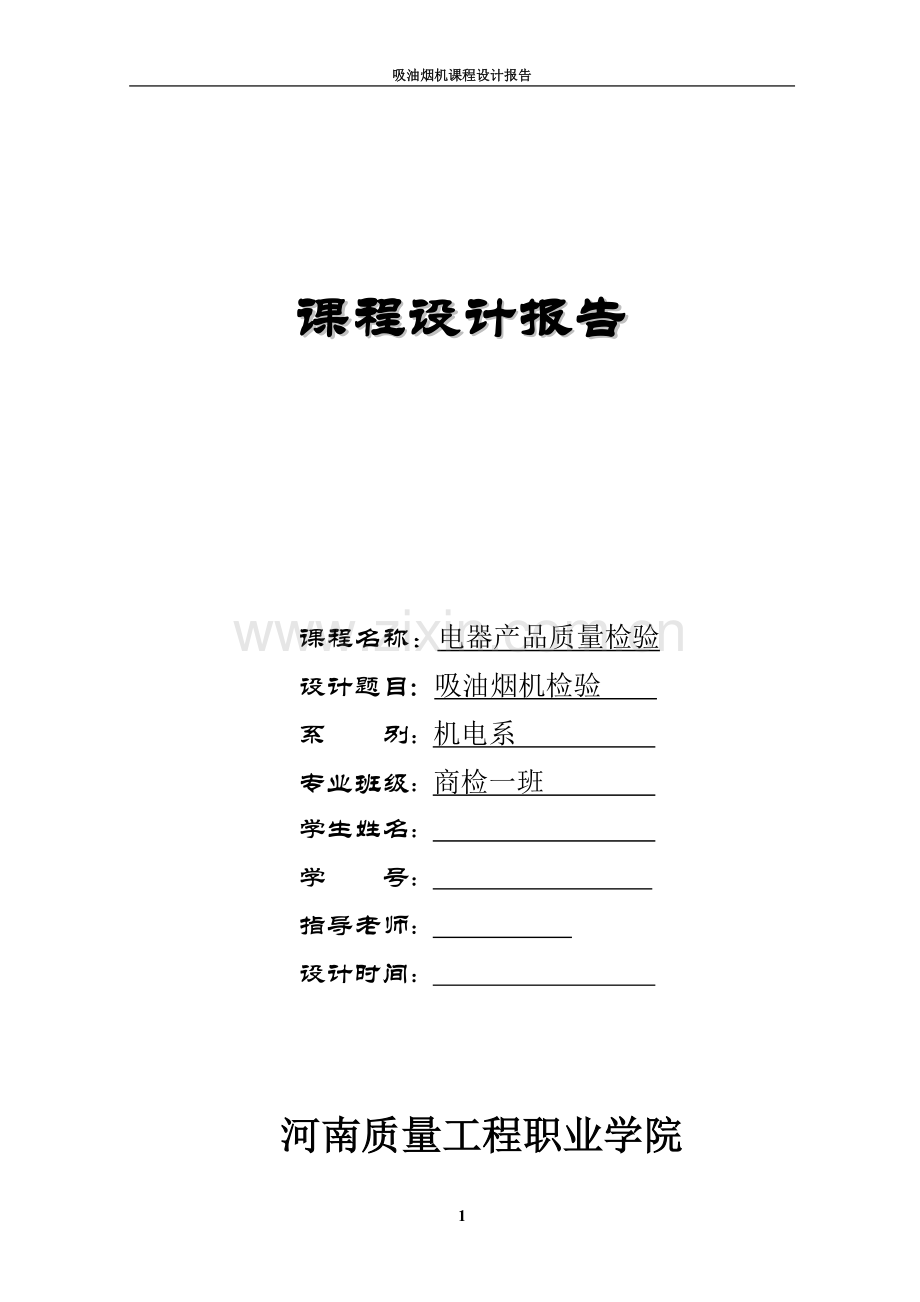

吸油烟机课程设计报告课程设计报告课程名称：电器产品质量检验设计题目：吸油烟机检验 系 别：机电系 专业班级：商检一班 学生姓名： 学 号： 指导老师： 设计时间： 河南质量工程职业学院河南质量工程职业学院机电工程系课程设计任务书专业班级商检一班学号 学生姓名指导教师设计题目吸油烟机检验主要设计内容利用所学知识及参考资料对吸油烟机进行结果原理分析以及有关性能的检验，从而判断产品是否符合国家有关标准的规定。主要技术指标（1）输入功率：220V电压下，不大于额定输入功率的+20%。（2）电气强度：施加3750V-50Hz的交流正弦波电压，历时1min不击穿，无闪络现象（3）泄漏电流：不大于0.75mA（4）吸油烟机全压效率应20%（5）吸油烟机气味降低度80%（6）吸油烟机油脂分离度90%工作计划及安排2012-5-13 2012-5-14 确定内容2012-5-15 2012-5-16 查找资料2012-5-17 2012-5-21 设计正文2012-5-21 2012-5-23 最后审核主要参考资料及文献1席宏卓.产品质量检验技术.北京：中国计量出版社，20032中国标准出版社编.家用和类似用途电器安全通用要求及相关国家标准汇编M.北京：中国计量出版社，19973李德明.电工电器产品质量检验M.上海：同济大学出版社，20074宋光汉.电气实验技术与测量M.北京：中国计量出版社，19915杨其华.电器产品质量检验.M.北京：中国计量出版社，1998目录1.设计目的52.吸油烟机结构原理5 2.1吸油烟机的工作原理52.2吸油烟机的结构分析图52.3吸油烟机的分类62.4吸油烟机的规格63.检验依据及检验项目7 3.1检验依据7 3.1.1安全标准73.1.2性能标准83.2检验项目84.检验过程8 4.1安全检验8 4.1.1试验环境84.1.2电源线和插头的检查84.1.3.泄漏电流偏差84.1.4电气强度检验94.1.4.1项目目的要求94.1.4.2项目的基本原理94.1.4.3主要仪器及设备9 4.1.4.4项目内容9 4.1.5绝缘电阻的测量9 4.1.5.1项目目的要求10 4.1.5.2实验设备和材料10 4.1.5.3操作步骤10 4.1.5.4注意事项104.2性能检验10 4.2.1试验环境10 4.2.2实验仪器、设备114.2.3输入功率偏差114.2.4噪声的测定114.2.5调速功能检查124.2.6全压效率134.2.7气味降低度134.2.8油脂分离度14总结14参考文献15吸油烟机检验1.设计目的此次的课程设计就是为了通过实践了解吸油烟机的具体结构和他的工作原理以及对他的安全性能的检验，从而使我们学会辨别吸油烟机的优劣。并且通过该次的课程设计使我们进一步的了解到国家的相关标准，是我们所掌握的理论知识与实践相结合，进一步的学习与掌握各种电器产品安全检验与检测。2.吸油烟机结构原理2.1吸油烟机的工作原理接通吸油烟机电源，驱动电机，使得风轮作高速旋转，使炉灶上方一定的空间范围内形成负压区，将室内的油烟气体吸入吸油烟机内部，油烟气体经过油网过滤，进行第一次油烟分离，然后进入烟机风道内部，通过涡轮的旋转对油烟气体进行第二次的油烟分离，风柜中的油烟受到离心力的作用，油雾凝集成油滴，通过油路收集到油杯，净化后的烟气最后沿固定的通路排出2.2吸油烟机的结构分析图吸油烟机的工作过程完全遵守空气流体力学原理：“在气体中相近的两个空间区域里，只要有很小的压强差存在，就能使气体很快的运动。”当吸油烟机处于工作状态时，大量的空气就被从机壳中排出，于是就会自然地在吸油烟机机壳区内形成一个与周围区域有较大压强差的负压区。这样当油烟上升时，就会受到这个负压区域的 “吸引”而进入吸油烟机内。所以，不论吸油烟机的具体结构有什么特点，在必须形成一个压强差较大的区域来“吸引” 油烟快速进入机体内这一点上是完全相同的。并且在吸油烟机的使用过程中，也必须采取相应措施来保持吸油烟机的这个工作特性。图1 吸油烟机的内部结构2.3吸油烟机的分类吸油烟机以目前状况可以分欧式、中式、近吸式（侧吸式）几类。其中中式可分薄型及简型。简型中又分深型及亚深型。就电机和风轮的数量可分：双机和单机（即双筒和单筒）。以吸气的方式可分：顶吸式和侧吸式（含斜吸式）。从积停沥油方式可分为双油路、三油路（气室沥淅油，防护罩沥淅油及风运沥淅油）。从集烟室结构分有单层（三油路）、双层内旦式（双油路），近吸式又称侧吸式等等。表1 产品分类按净化空气的方式来分可分为两种，一种是脱油外排式，它将污染气体直接排到室外；另一种是吸附净化内循环式，它将吸进的污染气体经过滤后再排回室内。因我国的烹饪方式以炒菜为主，油污比较多，所以内循环式机不太适用，大多生产外排式机。 按风机的机型来分抽油烟机可分为轴流式和离心式两种。轴流式风机一般配浅型罩，风量大，风压小；离心式风机风压大。现在市场上出售的抽油烟机主要以离心式为主，因此在机型上选择的余地不大，一般都是外排式，配离心式风机。按结构形式分抽油烟机主要有深型和薄型两种，另有半深型、欧式及抽拉式等机型。 按电机数量分抽油烟机分有单电机和双电机两种。2.4吸油烟机的规格吸油烟机外形长度优选尺寸(含外露螺钉)及公差应符合下表的规定。表2 整机外形长度优选尺寸及公差吸油烟机排风管内径推荐尺寸为150 mm.160 mm.170 mm.图2 产品型号表示方法表3 净化方式代号产品型号示例：CXW-120-18型：主电机输人功率为120 W，设计序号为18型的外排式吸油烟机。3.检验依据及检验项目3.1检验依据GB4706. 1家用和类似用途电器的安全通用要求GB 4706.28家用和类似用途电器的安全吸油烟机的特殊要求GB/T 17713吸油烟机GB 19606家用和类似用途电器噪声限值3.1.1安全标准GB 4706. 1家用和类似用途电器的安全通用要求GB 4706.28家用和类似用途电器的安全吸油烟机的特殊要求3.1.2性能标准GB/T 17713吸油烟机GB 19606家用和类似用途电器噪声限值3.2.检验项目表4 检验项目安全检验项目性能检验项目电源线和插头的检查输入功率偏差泄漏电流噪声的测定电气强度检验调速功能检查绝缘电阻的测量全压效率气味降低度油脂分离度4.检验过程4.1安全检验4.1.1试验环境 相对湿度：85%； 大气压力：86 kPa-106 kPa； 环境温度：20 5 ，且试验室内无气流及热辐射影响。4.1.2电源线和插头的检查电源线插头的检查按GB 1002、GB 2099.1的规定进行。用长度量具对供电软线进行检查，供电软线外露部分总长(不含插头)应不短于1m。电源连接和软线及外部软缆和插头的其他电气安全要求检验，按GB 4706. 1和GB 4706. 28的方法进行。4.1.3泄漏电流在工作温度下的漏电电流，I类电器的泄露电流不应该超过0.75mA;II类电器的泄漏电流不应该超过0.75mA；III类电器的泄漏电流不应该超过0.25mA。其中，日用电器在达到稳定温升时的泄漏电流不得超过下表的规定值。表5 日用电流的泄露电流限值测试部位器具类别泄漏电流安全限值I/mA带电部件到易触及的金属部件或金属箔0类、01类、III类0.5轻便式I类器具0.75固定式I类电动器具0.75或输入功率乘0.75，二者选较大值。不得超5带电部件到只有基本绝缘隔开的II类电器的金属部件II类器具0.254.1.4电气强度检验4.1.4.1.项目目的要求电气强度检验的目的就是为了保证电器能在实际电路中长期的安全使用而不发生绝缘被施加的电压或过电压所击穿或出现闪络的事故，电气强度检验也是发现新研制的电器的绝缘是否有缺陷的重要手段之一，检查电器的电气强度是否符合标准的规定。4.1.4.2.项目的基本原理电气强度检验时根据绝缘的伏-秒特性等价原理而实施的一种检验。检验中一般选用比额定电压高数倍的工频电压加于被检验电器的需要部位上，施加时间为一分钟检查是否存在绝缘被击穿现象，以此判定指标的合格性。4.1.4.3.主要仪器及设备吸油烟机一台、耐压测试仪ET2670A。4.1.4.4.项目内容1）将测试仪的试验棒分别接在规定的测试部位。 2）合闸通电，检验时升压必须从零开始，不可冲击合闸。电压从零上升到减压电压40%可不受升压速度的限制，而以后升压则应该均匀升压，按每秒3%速度抬高检验电压至规定检验电压值。 3）在检验电压下保持一定的耐压时间，在此期间不允许有闪络和击穿现象，否则判为检验不合格。4.1.5绝缘电阻的测量4.1.5.1.项目目的要求检测电磁灶的绝缘性能的情况，在测试泄露电流后即可测量绝缘电阻。绝缘电阻的测量是为了检查电器在正常工作中属于电隔离的部件之间的绝缘强度。它是设备简单、测试方便且绝缘结构无破坏作用的介电性能测试项目。4.1.5.2. 试验设备和材料吸油烟机一台绝缘电阻测试仪（E72679）一台4.1.5.3.操作步骤将测试附件与被测试体连接好，仪器接上电源。按住“设置”键打开电源开关。然后把“设置”键松开，再按“设置”键，分别对电压、测试时间、报警电阻进行设置，通过“增/减”改变参数。把参数设置好后，按“退出”键退出参数设置。若测试时间设置为0，按“测试”键，仪器开始测试，此种测试状态下，直至报警或按下“复位”键，测试仪才会停止测试。若间隔时间设置为0，开始测试，测试过程中，仪器不报警，则测试时间到，测试仪自动停止测试并切断输出试验电压。若间隔时间、测试时间都不为0，当设定时间到时，测试完毕，仪器发出“嘟”一声后，同时合格灯亮， 仪器自动切断输出电压，间隔定时器开始定时，当间隔定时到后，仪器又自动重新启动，如此往复循环。在测试过程中，若要停止测试或发生报警时，按“复位”键。4.1.5.4.注意事项仪器必须可靠接地。操作者必须戴绝缘手套，脚下垫绝缘胶垫。在连接被测试体时，必须保证测试仪在“复位”状态。测试时，不要把L端输出线和E端输出线碰在一起。测试时，切勿将输出线与交流电源短路，以免外壳带有高压。4.2.性能检验4.2.1.试验环境相对湿度：85%； 大气压力：86 kPa-106 kPa； 环境温度：20 5 ，且试验室内无气流及热辐射影响。4.2.2.试验仪器、设备 电压表精确度应不低于0.5%；测量温度的仪器分辨率为0.1 ；精确度为0.5 ； 天平量程040 kg，精确度：0.1 g； 计时器的精确度为2 s/h； 吸油烟机全压效率测量用试验装置应符合GB/T 177131999附录A和附录B的要求。 吸油烟机气味降低度测量用模拟厨房试验室应符合GB/T 177131999附录C的要求。 吸油烟机油脂分离度测量用试验装置应符合GB/T 177131999附录D的要求。 试验使用分析纯度乙基甲基酮和15号白色石蜡油。 每次试验前，吸油烟机至少6 h没有工作，试验在给定的最高档转速下进行，除输入功率偏差测量外，测试其他项目时照明，清洗等辅助功能不工作。4.2.3.输入功率偏差 吸油烟机按说明书要求安装固定，输入额定电压，所有用电部件都处于工作状态，工作稳定后，测量此时的输入功率。计算实测输入功率与额定输入功率的偏差，吸油烟机输入功率偏差应+20%。4.2.4.噪声的测定吸油烟机应在额定电压、额定频率下，运转20 min后方可进行测试。吸油烟机的噪声测试环境应符合GB/T 4214规定的声学测试环境。吸油烟机悬吊在测试环境的巾央，其最低部位离地面应不低于1.3m。吸油烟机的进风和出风口均处在自由空间。测试过程中，不允许有引起地面或周围结构的附加振动。采用全球包络法进行噪声的测定（图1）。球面半径SR为1. 414 m，四个测试点A.B.C,D分别处于比被测吸油烟机中心低1m的水平平面与球表面相交形成的周围上均布的四个位置。吸油烟机在额定电压、额定频率下以最高转速运转，所测得的四个声压级的平均值为。图3 全球包络法噪声测试点简图由声压级平均值换算成A声功率级，按式(1)计算：式中：吸油烟机在额定电压、额定频率下，以最高转速档运转，按以上的试验方法测得A声功率级噪声不大于74 dB。4.2.5.调速功能检查在额定电压和额定频率下，吸油烟机在最高转速档运转1h后测出叶轮转速，然后在最低转速档运转1h后测出叶轮转速，双电机应取两个叶轮转速的平均值，然后按式(2)计算：式中：吸油烟机在额定电压、额定频率下运行，其最低转速档的转速与最高转速档的转速之比应不大于80%，但最低转速档仍应能满足吸油烟机的使用功能(本条款也适用于无级调速形式)。4.2.6.全压效率吸油烟机在额定电压，额定频率，以最高转速档运转，按GB/T 177131999附录A或附录B的规定，通过测量并计算每个工况点的风量和全压，得到每个工况点的全压效率。 全压效率用公式（1）计算： (1)式中：试验工况下的全压效率，；qv每一个工况点的试验工况下的风量，m3/s；pFBn每一个工况点的空气标准状态下的全压，Pa；P每一个工况点的主电动机输入功率，W； 绘制全压效率特性曲线，分析并得到吸油烟机的全压效率。吸油烟机全压效率应20%。4.2.7.气味降低度气味降低度试验按GB/T 177131999附录C规定进行测试，分别测得试验室最大气味浓度和吸油烟机工作条件下的试验室最大气味浓度，计算出吸油烟机气味降低度气味降低度G用公式（2）计算： (2) 式中：b1试验室最大气味浓度，mg/m3；b2吸油烟机工作条件下的试验室最大气味浓度，mg/m3；吸油烟机气味降低度80%。4.2.8.油脂分离度油脂分离度按GB/T 177131999附录D的规定，分别测得试验前与试验后的吸油烟机质量和过滤器质量，计算出吸油烟机油脂分离度油脂分离度F用公式（3）计算： (3)式中：a1试验前吸油烟机质量，kg；a2试验后吸油烟机质量，kg；b1试验前过滤器质量，kg；b2试验后过滤器质量，kg；吸油烟机油脂分离度90%。总结通过这次设计实践我掌握了电器产品检验的检验方法，并了解了国家的标准。在对理论的运用中，提高了我们的工程素质，在没有做实践设计以前，我对电器产品检验的知识都是思想上的，对一些细节不加重视，当我们把自己想出来的方案应用到实践中的时候，问题出现了，不是不能测试，就是测试的结果和要求的结果不相符合。经过解决一个个测试中出现的问题，我对检验的过程就更加的深刻，对知识的掌握也更加牢固。我这次的设计时针对吸油烟机进行的设计，以前见到吸油烟机只知道怎样用它，却不知道在很多方面它都是进行过严格的审核才能够放在生活中使用的。这次课程设计加深了我们对理论与实践联系的理解，促进了我们运用知识解决具体问题的综合应用能力，特别是对电器产品检验理解上升到了更深的一个层次。参考文献1席宏卓.产品质量检验技术.北京：中国计量出版社，20032中国标准出版社编.家用和类似用途电器安全通用要求及相关国家标准汇编M.北京：中国计量出版社，19973李德明.电工电器产品质量检验M.上海：同济大学出版社，20074宋光汉.电气实验技术与测量M.北京：中国计量出版社，19915杨其华.电器产品质量检验.M.北京：中国计量出版社，1998河南质量职业学院机电工程系课程设计综合成绩评定表姓名学号班级商检一班课程名称电器产品检验设计题目吸油烟机检验指导教师评语指导教师签字：年 月 日设计报告成绩综合评定项 目标准成绩1、计算和绘图能力102、综合运用专业知识能力203、运用计算机能力和外语能力104、查阅资料、运用工具书的能力105、独立完成设计能力106、书写情况（文字能力、整洁度）107、表述能力（逻辑性、条理性）10平时考核成绩（20）设计考核成绩（80）综合成绩 教研室主任签名： 年 月 日 1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！18
