南方衡器XK814207说明书.doc

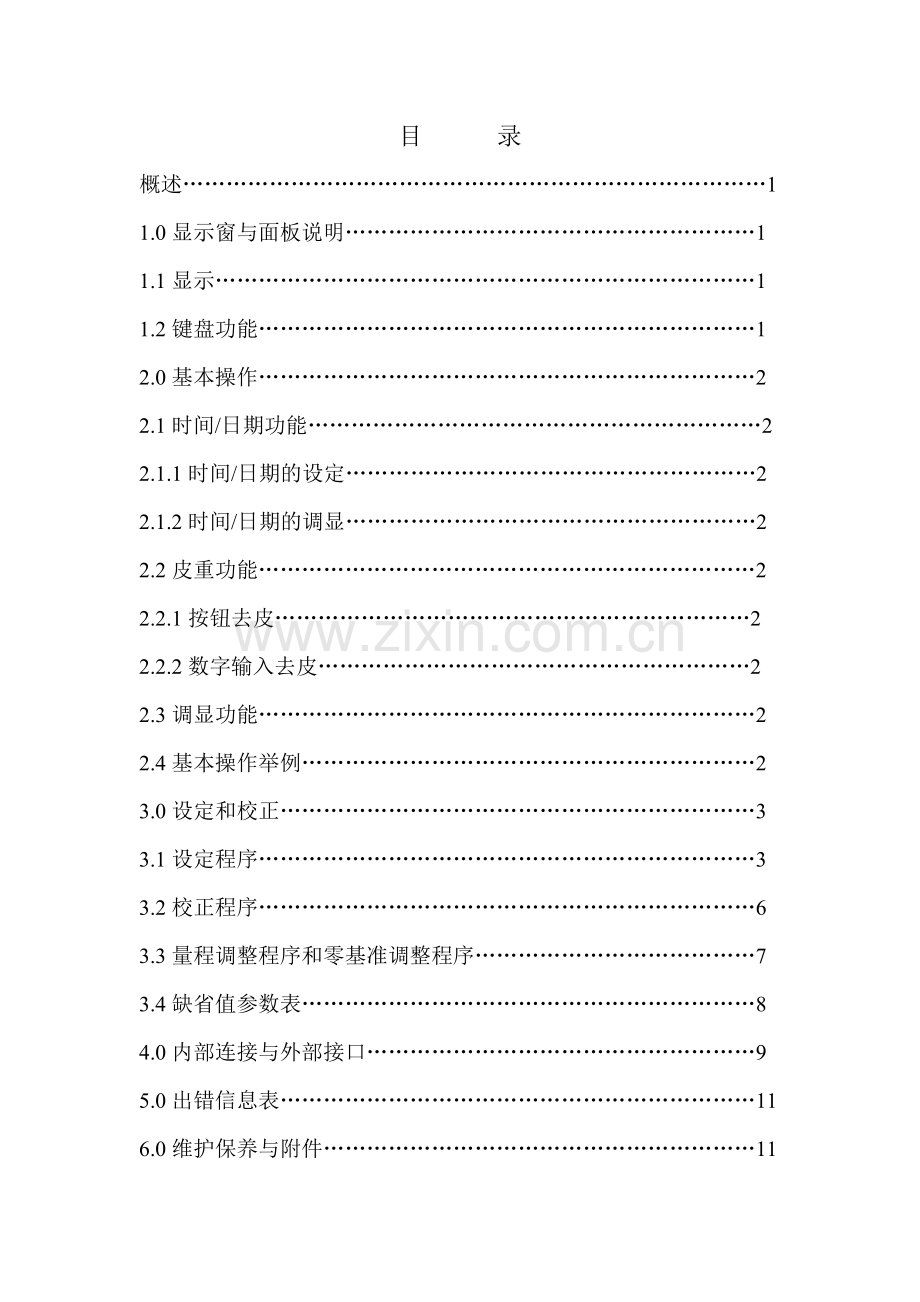

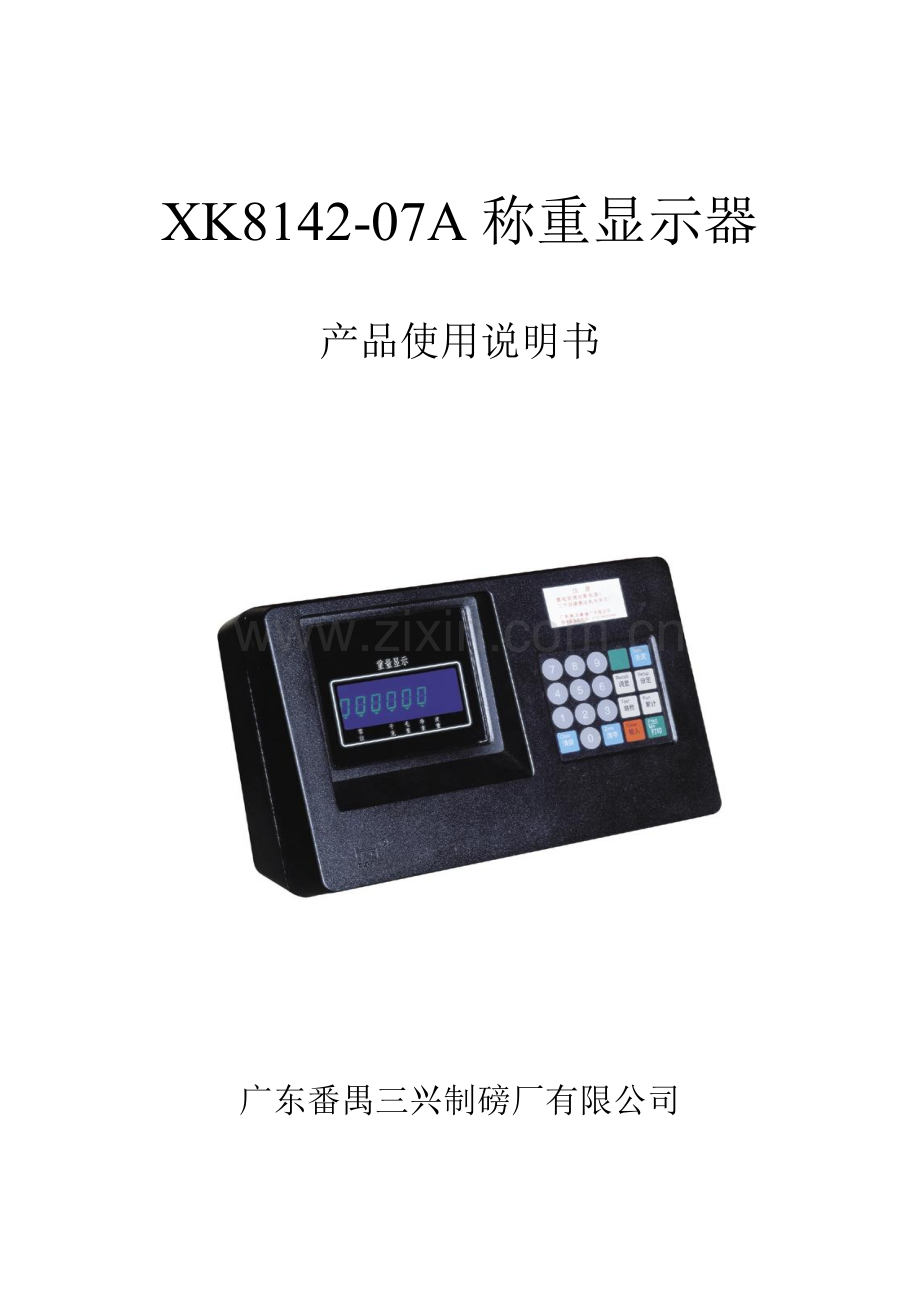

XK8142-07A称重显示器产品使用说明书广东番禺三兴制磅厂有限公司目 录概述11.0显示窗与面板说明11.1显示11.2键盘功能12.0基本操作22.1时间/日期功能22.1.1时间/日期的设定22.1.2时间/日期的调显22.2皮重功能22.2.1按钮去皮22.2.2数字输入去皮22.3调显功能22.4基本操作举例23.0设定和校正33.1设定程序33.2校正程序63.3量程调整程序和零基准调整程序73.4缺省值参数表84.0内部连接与外部接口95.0出错信息表116.0维护保养与附件11附录A命令方式数据传输格式12附录B连续方式数据传输格式13附录C打印称重记录单格式15概述：A. 型号命名规则：XK 8142 - 0 7 单显示 标准型 仪表型号 产品名称代号B.主要功能：20个薄膜键盘操作一个六位七段荧光显示器显示毛，皮，净重键盘编程设定和校正键盘和按钮皮重功能简易量程和零点调整可选2mV/V或3mV/V传感器输入激励电压为+12.5VDC，可驱动8只350欧姆或16只750欧姆传感器可选分度数600-50000自动零位跟踪功能（AZM），自动零位捕捉功能（AZC）数字滤波超载显示时间，日期功能JNRS-232C，20mA电流环，串行数据输出JN远距ASC命令字符输入，可控制打印，去皮，清皮和清零累计功能C.主要技术性能：显示器内部分辨率：50万显示器等级： 3级使用电压：187242V（50 HZ）使用温度：140相对湿度：095%负载能力：激励电压： DC 12.5V输入信号范围：5mv25mv零点信号范围：015mvXK8142-07称重显示器符合：国家产品标准GB7724-991.0显示窗与面板说明1.1显示零位：零光标千克：重量单位为公斤时亮，动态不亮毛量：毛量光标净量：净量光标皮重：皮重光标1.2键盘功能0-9数字键，用于输入皮重，时间，日期和其它数据Zero/清零：清零键，清零范围可通过设定参数选择为称量的2%或20%，在毛重状态下按该键可以使仪表显示清零。Clear/清除：清除键，用于清除皮重值和正在输入的数据Tare/去皮：去皮键Enter/输入：确认键，用于确认当前数据或设定参数Recall/调显：调显键，用于调显时间，日期，皮重等数据Setup/设定：用于进入设定状态，进入时间，日期设定和参数设定及校正Test/自检：用于启动自检程序Print/打印：打印功能键Fun/累计：累计功能键2.0基本操作2.1时间/日期功能2.1.1时间/日期的设定 按设定键，光标全亮，表示进入时间预置 如果不改变当前时间，按设定键进入日期预置，如要改变当前时间 输入24小时制：时/分/秒（分别为二位整数），仪表自动进入日期预置。 如不改变当前日期，按设定键退出时间/日期预置 如要改变当前日期，输入年/月/日（分别为二位整数），仪表自动确认上述预置并退出如输入错误，仪表显示回到原来状态2.1.2时间/日期的调显 参数F5.12设定为1时，可通过连续按调显键调显时间，日期，皮重等数据2.2皮重功能2.2.1按钮去皮 当仪表与秤台连接时 放置一重物在秤体上作为皮重 按去皮键，仪表显示“0”，同时净重光标亮 在净重显示方式下，若按清除键将清除皮重值，显示回到毛重方式2.2.2数字输入去皮 在皮重已知的情况下，进行如下操作： 用数字键盘输入皮重值 按去皮键去皮，显示为净重值，净重光标点亮2.3调显功能 第一次按调显键调显时间（F5.12为0时不显示） 第二次按调显键调显日期（F5.12为0时不显示） 第三次按调显键调显皮重 第四次按调显键调显累加和的高四位（F2.6为0时不显示） 第五次按调显键调显累加和的低四位（F2.6为0时不显示） 第六次按调显键调显累加次数 第七次按调显键显示方式回到称重状态2.4基本操作举例2.4.1时间/日期的设定 假定需要预置时间为8时30分15秒，日期为99年7月1日，操作如下：设定-0-8-3-0-1-5-自动进入日期预置-9-9-0-7-0-12.4.2数字输入去皮： 假如已知皮重值为500kg，毛重为1200kg，操作如下：仪表显示毛重1200-5-0-0-去皮3.0设定和校正3.1设定程序 将主板上的跨接器W2短接，按设定键进入编程设定状态并显示F2.0 ？ 按清零键使设定步骤回前一步 按设定键结束设定程序 按输入键接受显示信息并进入一下步设定F2.0 ？皮重功能：F2.1X皮重功能有效1-允许键盘，按钮和远距离皮重功能0-禁止皮重功能F2.2X皮重锁定 仪表在毛重状态下才能进入去皮操作 只有在毛重状态下才能从键盘输入皮重 只有在毛重状态下才能进行清皮操作 皮重锁定状态动态时重量光标（kg）将不会熄灭 仪表加电后显示EEE表示重量大于毛重零，显示-EEE表示重量小于毛重零，直到重量等于毛重零才能显示正常重量1-允许皮重锁定0-禁止皮重锁定（可去皮和清皮）F2.3X自动清除皮重1-当净重稳定在10d以上且系统回到毛重零（1/4d）状态时，显示自动回到毛重方式0-必须用清除键，手动清除皮重F2.4X零光标功能1-毛重零和净重零时零光标都亮0-零光标只在毛重零时显示F2.5X开机自动清零1-允许开机自动清零，清零范围由（F4.7X）决定0-禁止开机自动清零F2.6X累计功能1-允许累计功能0-禁止累计功能F2.8X最小允许累计重量Xxxx用户输入最小允许累计重量对应的分度数，范围从00000-满量程F3.0 ？加电功能1-进入加电功能和单位选择功能0-跳过加电功能，进入下一步F3.1X加电预热时间选择1-允许开机预热30秒钟，在此期间无重量显示，只有光标闪烁0-禁止开机时显示重量F3.2X加电重量单位1-加电时重量单位为磅0-加电时重量单位为公斤F3.3X磅/公斤转换1-允许用0-禁止使用F3.4X扩展显示方式1-允许在扩展显示时，显示内分数（1显示分数=10内分度），打印，去皮和AZM（自动零跟踪）功能无效。0-禁止正常情况下应选择“0”F3.5X量程调整1-允许量程调整0-禁止量程调整F3.6X欠载显示1-允许显示5%满量程的负重量0-禁止显示大于5d的负重量，只显示“-”号F3.7X零基准调零1-允许有20%满量程的毛重零基准调零，并存储和接收“新”的零基准F4.0 ？数字滤波和AZM功能1-允许进入该组设定0-跳过该组设定，执行F5.0F4.1XX自动零跟踪阀值1-接受显示的跟踪阀值0-选择下一参数可选择的范围有： 0=禁止AZM 05=5内分度值 10=10内分度值 20=20内分度值 30=30内分度值 零跟踪速率为0.1分度/秒F4.2X动态灵敏度输入一位数时： 输入表示接受显示值，进入下一步 清除表示恢复原参数 XX表示键入两位数，自动进入下一步 动态灵敏度的范围是00-30内分度数，推荐值为07F4.3XX动态检测次数输入一位数时： 输入表示接受显示值，进入下一步 清除表示恢复原参数 XX表示键入两位数，自动进入下一步 检测次数是00-30，推荐值为03 当仪表处于动态时去皮清除清零打印AZM等功能无效F4.4X数字滤波1-接受显示的滤波参数0-选择下一个参数其选择范围有： X=0元滤波=1轻度滤波=2中度滤波=3较重滤波=4重度滤波F4.7X按钮清零范围1-接受显示值0-选择下一个参值 X=0清零功能无效 X=12%满量程分度数 X=220%满量程分度数F5.0 ？数据输出功能1-进入该设定组0-跳过该组，执行CAL校准程度F5.1X数据输出方式选择1-接受显示值0-选择下一个参数 X=1命令方式=2TOLEDO连续方式=3MASSTRON连续方式F5.2X数据输出接口选择1-JN为RS-422通信接口0-JN为20mA电流环或RS-232通信接口F5.3X波特率选择1-接受显示的波特率0-选择下一个参数选择范围有：1200 2400 4800 9600F5.4X校验和选择1-数据输出时,有校验和0-数据输出时,没有校验和F5.5X打印机选择1-接受显示值0-选择下一个参数F5.6X数据输出格式选择1-接受选择参数0-选择下一个参数数据输出格式为: 日期、时间 重量数据 累计次数 累计和 其中重量参数可由X参数选择 X=1显示重量=2单行显示 毛重 皮重 净重=3多行显示 毛重 皮重 净重F5.7X字符扩展打印1-允许显示重量被打印成双倍宽字体0-禁止F5.8X最小打印重量1-接受显示值0-选择下一个参数最小打印范围： XX=0，分度数=10，分度数=20，分度数=30，分度数F5.9X打印重量单位选择1-接受显示代号值0-选择下一个参数X=1，磅/公斤 =2，吨 =3，无符号F5.10X负重量打印1-允许打印负重量0-禁止F5.11X重复打印1-允许对同一重量值打印0-禁止F5.12X时间/日期功能1-允许时间/日期的调显和打印输出0-禁止F5.16X1-允许皮重大于毛重时自动纠正，把皮重作为毛重处理0-禁止选择该功能时，必须禁止F5.11F5.17XASC远距离遥控功能1-允许从JN接受单个ASC字符控制衡器清零，去皮，清除皮重和打印0-禁止F5.18X打印内锁功能1-接受显示代号0-选择下一参数X=1，无打印内锁或自动打印功能 =2，允许打印内锁功能 =3，允许自动打印功能至此，仪表自动进入校正程序3.2校正程序 标准校正程序 显示信息（设定参数）编程内容 CAL ？标准校正程序组1-衡器进入校正程序0-跳过校正程序，执行到S FILE步骤C1 X分度数选择XXXXX1-接受显示的分度数0-选择下一参数可选择的分度数有： 600，1000，1200，1500，2000，2500，3000，4000，5000，6000，8000， 10000，12000，15000，16000，20000，25000，30000，32000，35000， 40000，45000，48000，50000C2 X分度值倍乘因子选择1-接受显示的倍乘因子0-选择下一参数可选择的参数有： X=1，2，5C3 X分度值选择XXXXX1-接受显示的分度值0-选择下一参数 若C2=1，共有0.00001，0.0001，0.001，0.01，0.1，1，10，100 八种选择 若C2=2，共有0.00002，0.0002，0.002，0.02，0.2，2，20七种选择 若C5=5, 共有0.00005，0.0005，0.005，0.05，0.5，5，50七种选择ESCL第一次空秤从秤台上移去全部重物按输入键15CAL定时校验空秤 仪表从15倒计时至0ADD LD加载 将总重量接近满量程的砝码置于秤台上(不应小于10%)按输入键 输入检定载荷数值仪表显示空白,键盘输入检定载荷实际重量,按输入键15CAL定时检测量程 仪表显示从15倒数计数至0E SCL第二次空秤 从秤台上移去测试载荷,按输入键15 CAL定时校验零点 仪表显示从15倒计数至0,仪表复检零点CAL d校正结束仪表显示CAL d约3秒钟,表示校正过结束S FILE校正参数存贮1- 存入编程(设定)参数,掉电后仍能保存0 不存入编程参数,仪表一断电,新输入的参数全部丢失J2 On？断开跨接器W2，按输入退出设定状态量程调整程序步骤：1. 在量程调整操作前，必须已进行过标准校正程序2. 在秤台上加载已知重量的砝码3. 将跨接器W2短路，按设定键进入设定方式，直到显示F3.5，输入14. 按设定键退出设定程序，显示S FILE，输入1，断开W2，按输入键5. 再将W2跨接，按设定键，显示CAL AJ，光标闪烁，输入1就可以进行量程调整6. 显示空白时，输入正确的砝码重量值，按输入键7. 此时应显示正确的重量值，（6，7步骤可重复进入直到显示正确的重量值）8. 量程调数结束后，按设定键，显示CAL AJ，光标闪烁，输入0，重新进入设定方式，并在F3.5输入0，按设定键退出设定方式，显示S FILE时输入1，断开W2，按输入键结束整个量程调整程序。注意：A.衡器在净重方式也可进行量程调整，如果需要在再次调整时，必须先清除皮重B. 输入的重量值可以是带有小数点的重量值，但必须是分度值的倍数C. 当显示CAL AJ，只有设定键，数字键1和0可以操作，如果按其它键，仪表将退出量程调整程序。零基准调整程序此功能允许在衡器完成校准后，有+20%范围的毛重零基准调整步骤如下：1. 移去秤台上的重物，或根据需要设定空秤台2. 将跨接器W2短接，按设定键，进入设定程序，到F3.7时输入13. 按设定键退出设定程序，显示S FILE输入1，断开W2，按输入4. 仪表将现有状态作为新的毛重零基准5. 若需要再次调整零点，必须重复步骤2，3，4两次3.4缺省值参数步 骤缺 省 值说 明F2.0？皮重功能F2.11允许去皮功能F2.20皮重锁定F2.30自动清除皮重F2.40零中心光标F2.51开机自动清零F2.61累计功能F2.820d最小允许累计重量F3.0？加电功能F3.10加电预热时间选择F3.20加电重量单位F3.30磅/公斤F3.40扩展方式F3.50量程调整F3.61欠载显示F3.7？零基准调整F4.0？数字滤波和自动零跟踪F4.110自动零跟踪（AZM）F4.207动态灵敏度F4.303动态检测欠数F4.41数字滤波F4.72按钮清零范围F5.0？数字输出功能F5.11数据输出方式选择F5.20数据输出接口选择F5.31200波特率选择F5.40校验和选择F5.52打印机选择F5.62数据输出格式选择F5.70字符扩展打印F5.80最小打印重量F5.91打印重量单位选择F5.101负重量打印F5.110重复打印F5.121时间/日期功能F5.161净重负号纠正F5.171ASC远距离遥控功能F5.181打印机锁功能CAL？校正程序C13000分度数选择C21分度数倍乘因子C31分度值选择4.0内部连接与外部接口A. 单显示/主印刷板 W2 J1 W7 W3 J3 J8 J4 J5 J6 J7J1-传感器连接器J3-电源输入连接器J4-数据总线连接器J5-串行输入/输出连接器J6-键盘连接器J7-按钮复零输入连接器W2-编程设定跨接器W3-逗号/小数点选择跨接器W7-灵敏度选择2mV/V或3mV/V跨接器B. 传感器连接器 管 脚 名 脚5 4 3 2 1 1+激励2+反馈3-屏蔽9 8 7 6 4-反馈C. 打印机串行I/O口连接器 5-激励 13 1 6留空7+信号8-信号25 14 9屏蔽 管 脚 信号名称 管 脚 信号名称1机壳地 1420mA发送+2TXD（RS232-C） 1520mA3RXD（RS232-C） 16+打印（-20mA）4RTS（RS232-C） 1720mA电源5CTS（RS232-C） 18打印（20mA）6DSR（RS232-C） 19逻辑地7逻辑地 20DTR（RS232-C）8+打印（20mA） 2120mA电源920mA发送+ 22逻辑地10-打印（20mA） 23逻辑地11RS422（A） 24不用12tRS422（B） 25不用13不用D.XK8142仪表输入和输出连接 XK8142仪表 RS-232-C 打印机JN 大屏幕显示器 仪表配打印机 大屏幕显示器20mA电流环 XK8142仪表 计算机JN RS232Demand RS232Demand 并行口 打印机 仪表配打印机 计算机5.0出错信息错误码 说明 校正方法E1 ROM错误 更换主板或重新加电E2 RAM错误 重新加电或更换主板E3 NORVRAM错误 重新加电或更换主板E4 打印机接口错误 检查打印机和电缆E5 显示检验错误 更换主板E6 模拟检验错误 衡器没有回零E7 A/D数据丢失 1.检查传感器和电缆 2.更换主板E8 校验错误 重新校正或更换主板E13 NORVRAM错误 重新校正或更换主板CAL E1 衡器处于动态 重新校正CAL E2 校准错误 重新校正或更换主板CAL E3 校准错误 重新校正或更换主板CAL E4 超载 减少测试重量CAL E5 容量错误 微伏数太小CAL E6 测试重量不足 增加测试重量CAL E8 输入测试重量不正确 测试重量必须小于满量程125%EEE 皮重内锁(F2.2为1) 开机不处于毛重零，按清除键J20 FF 电压不稳或干扰 重新校正6.0维护保养与附件6.1维护保养A.周期维护： 在清洁的环境中，每年应清洁和检查一次，但比较脏的环境中，维护的次数应相应增加，清洁时禁止使用工业溶剂。B.清洁和维护工具 用万用表，LS-1型简易传感器，防静电袋，抗静电腕带电烙铁和吸锡器C.故障排除步骤（适用于一般的故障检查和排除）1.检查保险丝，主电源和各种连接线2.使用替换法进行快速故障和排除，当确定是电路板有故障时，用好的印刷电路板替换再检查和作出判断 3.当用户无法进行检查和排除故障时，请与广东南方衡器厂有限公司技术部联系警告！在检查时必须断开电源！应用防静电措施本公司保留对手册中所描述的任何产品进行改进而不预先通知的权利附录A 命令方式输出数据方式1. 只输出显示重量（F5.6=1） 毛重数据STXSOMSD-LSDSPL/KB/gSICRCMSLF代号123452678 净重数据STXSOMSD-LSDSPL/KB/gSPMSD-LSDSPL/KB/g代号12345434452. 单行输出毛、皮、净重（F5.6=2）数据STXSOMSD-LSDSPL/KB/gSPMSD-LSDSPL/KB/g代号1294543445接上表数据SPTPSPMSD-LSDSPL/KB/gSPNETSICRCKSLF代号410494541026783多行输出毛、皮、净重（F5.6=3） 毛重数据STXMSD-LSDSPL/KB/gCKCKSLF代号1345678 皮重数据MSD-LSDSPL/KB/gSPTRCRCKSLF代号345410678 净重数据MSD-LSDSPL/KB/gSPNETCRCKSLF代号9454106784.代号的含义(1)-起始ASC字符，HEX（02）(2)-/ASC字符，进入/退出双宽打印状态，HEX（OE/OF）。(3)-毛重或皮重数据，共7位，不足的位以零补充。(4)-空格ASC字符，HEX（20）。(5)- 重量显示单位kg，LB，或t(6)- 回车ASC字符，HEX（OD）。(7)- 校验和(8)- ASC字符，换一行，HEX（OA）。(9)- 净重数据，共8位，不足的以零补充。(10)-重量数据识别标志，识别皮重和净重附录B连续方式输出数据格式TOLEDO连续输出格式为18个字符（Bytes） TOLEDO连续输出格式 STX A B C X X X X X X X X X X X X CR CKS 1 2 3 4 5 6其中：1.ASC起始符。（02H）2.状态字A、B、C3.显示重量，可能是毛重也可能是净重，6位不带符号和小数点的数字。4.皮重6位不带字符和小数点的数字。5. ASC字符（OH）。6. 选择的校验和。 状态字ABits 0，1，2012小数点位置010101010011001100001111XXXX00XXXXX0XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXBits 3，4分度值因子34101011X1X2X3Bits 5 恒为1Bits 6 恒为0状态字BBits功能Bits 0毛重=0，净重=1Bits 1符号：正=0，负=1Bits 2超载（或小于零）=1Bits 3动态=1Bits 4单位：kg=1Bits 5恒为=1Bits 6仪表上电时为1状态字CBits 0恒 为0Bits 1恒 为0Bits 2恒 为0Bits 3有打印命令=1Bits 4扩展显示（X10）=1Bits 5恒 为1Bits 6恒 为0全电子汽车衡称重记录单客户名称货品名称司称员附录C打印称重记录单格式全电子汽车衡称重记录单客户名称货品名称司称员全电子汽车衡称重记录单客户名称货品名称司称员广东南方衡器厂有限公司 广东南方衡器厂有限公司 广东南方衡器厂有限公司TEL：0757-86489488、86488857 TEL：[phone] TEL：[phone] 第一联：地秤室留存 第二联：客户留存 第三联：客户留存序号日期入厂时间出厂时间车号料号(收费)(元)客户代号总重kg空重kg净重kg序号日期入厂时间出厂时间车号料号(收费)(元)客户代号总重kg空重kg净重kg全 电 子 汽 车 衡称 重 单 NO：0002496收货单位品 名送货单位车号柜号日期第一联存根重量柜号日期毛重皮重净重车上人数 人预收磅费 元实收磅费 元大写： 佰 拾 元司称员
